Bonjour,
Est - il possible de connaître l'année de fabrication d'un baffle JCM 800 1960a lead series (photo en pj). Egalement le schéma élec/diagramme des HP d'origine ? ou s'en rapprochant pour ce modèle ? Le câblage actuel et raccordement aux HP étant "exotique" je vais tout reprendre à zéro.
Merci !

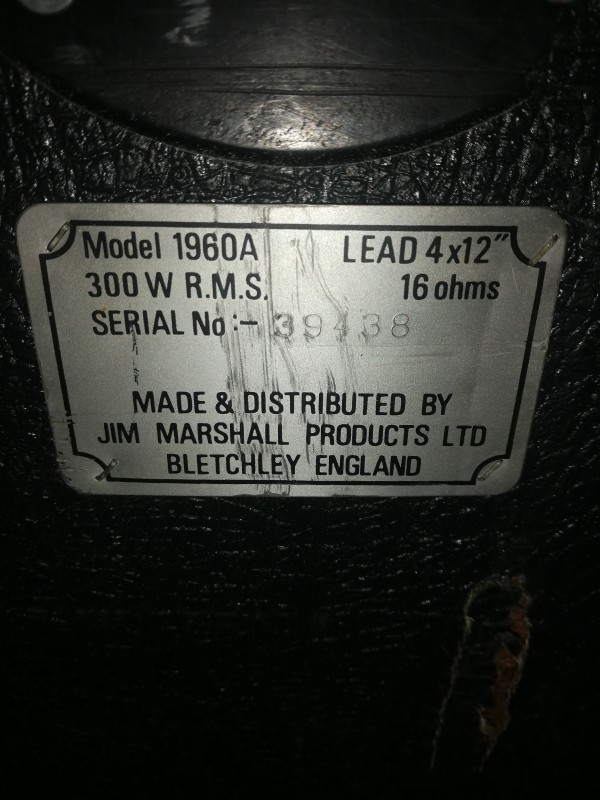

plaque cab lead series
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Donne aussi tous les codes sur les HP, ça donnera une idée.

_________________
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

VDS Bandmaster de 1967 :
https://www.guitariste.com/forums/achat-vente-echange,vds-bandmaster-s[...]7868

Clone Valco 510-1B : https://www.guitariste.com/forums/le-coin-du-bricoleur,clone-du-valco-[...]7760

Clone Gibsin EH-150 : https://www.guitariste.com/forums/le-coin-du-bricoleur,projet-gibson-e[...]html

Les jours sont trop courts pour perdre son temps sur backstage !
"Quel ampli pour...." et c'est parti pour 20 pages d'avis contradictoire et à 80% inutiles !
"Comment avoir le son de XXX ?" ben t'y arriveras jamais ! Apprends déjà à jouer.
Haut
Alerter un moderateur
manattown
Inscrit le: 25 Mar 14
Localisation: France

J'ai récupéré le cab avec 2 X G12T75 numéro de série illisible ormis le 1777 imprimé sur la membrane (16ohms) et 2 X G12L (8 ohms) d'où le câblage exotique. Je pense que de série ce sont des 16 ohms montés...(en paralèlle ? a priori).
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Oui 4 HP de 16 ohms en "série - parallele" pour sortir en 16 ohms.

_________________
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

VDS Bandmaster de 1967 :
https://www.guitariste.com/forums/achat-vente-echange,vds-bandmaster-s[...]7868

Clone Valco 510-1B : https://www.guitariste.com/forums/le-coin-du-bricoleur,clone-du-valco-[...]7760

Clone Gibsin EH-150 : https://www.guitariste.com/forums/le-coin-du-bricoleur,projet-gibson-e[...]html

Les jours sont trop courts pour perdre son temps sur backstage !
"Quel ampli pour...." et c'est parti pour 20 pages d'avis contradictoire et à 80% inutiles !
"Comment avoir le son de XXX ?" ben t'y arriveras jamais ! Apprends déjà à jouer.
Haut
Alerter un moderateur
manattown
Inscrit le: 25 Mar 14
Localisation: France

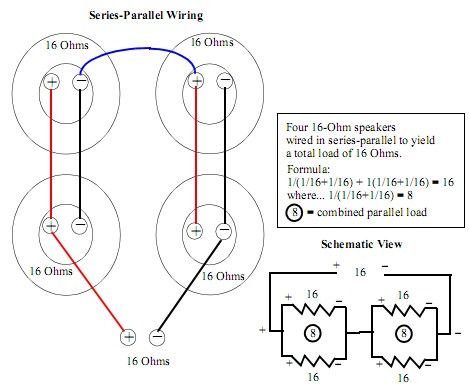

C'est bien ce que je me disais...pour être ok sur le câblage c'est bien le schéma en pj ?
Merci et bonne soirée.

Schéma
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Yes !
