Bloc Vibrato trop petit ?

Je suis exactement ce que tu caricature

La tige de vibrato est celle d'un Floyd si j'ai bien vu, ça suffit pour ne pas me plaire :p

Je recherche à être très proche du vrai

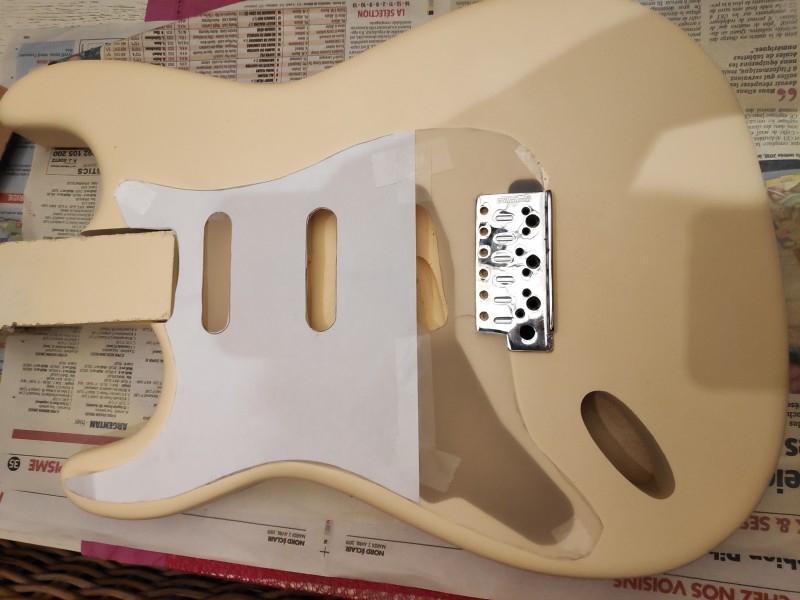

Sinon voilà à quoi ça ressemblerait

Ça va être très bien, bravo.

Ton trémolo sera bien centré avec le manche ?

Yo, c'est vrai que ça rend bien mais pour éviter t'attirer l'oeil, il faudrait à mon sens allonger aussi la partie basse du PG le long du vibrato (de l'autre côté...)

J'ai peur que ça fasse un peu trop rempli :/
Je fait un petit brouillon demain au cas où pour essayer !

Je trouve ton modèle très correcte

Je suis assez d'accord avec elchupacabre : il faudrait qu'une même ligne virtuelle prolonge les deux extrémités basses du PG.
Tel quel, si on prolonge le contour sur le chevalet, les deux bords ne se rejoignent pas.
Cette ligne n'est pas forcément parallèle au bord, elle peut "traverser" en diagonale.
Un peu comme la continuité entre les cornes d'une telecaster, de part et d'autre du manche, si tu vois ce que je veux dire.

Assures-toi surtout que le diapason est juste

PAs faux...

Je pense que c'est bon pour ça normalement !

" Je pense...normalement ...... "

Il faut en être absolument certain
Et "normalement" pourquoi ce serait bon ?

J'ai l'impression que tu ne sais pas ce dont je parle

Je pensais savoir mais ça me fait douter du coup,
Vous pouvez me dire comment checker ça que je vois si c'est bien fait ?

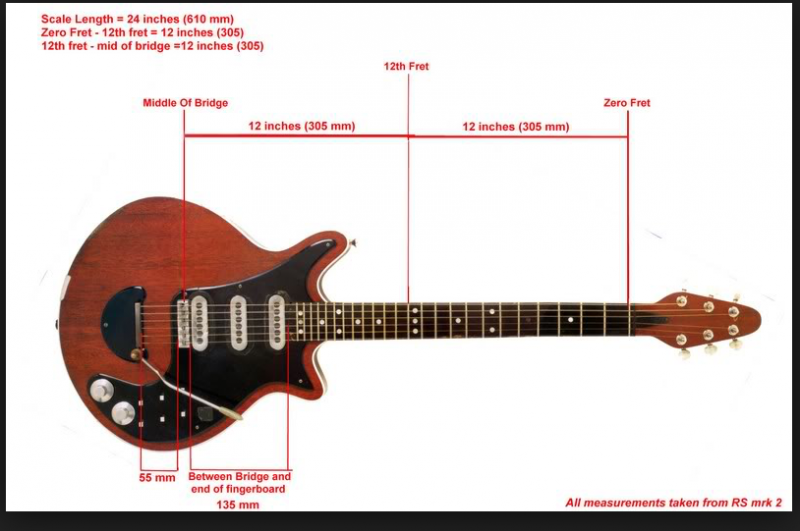

Diapason strat, tu dois avoir 648mm entre le sillet de manche et le chevalet (en fait 2x la distance sillet 12è frette de ton manche).

Le diapason c'est la longueur de corde vibrante en fait.
Les frettes de ton manche sont placées précisément en fonction du diapason, d'où l'importance de cette mesure, tu trouveras beaucoup d'articles détaillés sur le net.

Difficile a comprendre.....

1- Du sillet au 12 ième fret metal tu mesures X mm
2 du 12 ième fret métal au centre du pont ( saddles ajustées au centre de leur course ) tu dois reproduire cette même distance.

3 C'est là que le pont doit être installé

Un chance que j'ai soulevé le problème car tu allais faire n'importe quoi......

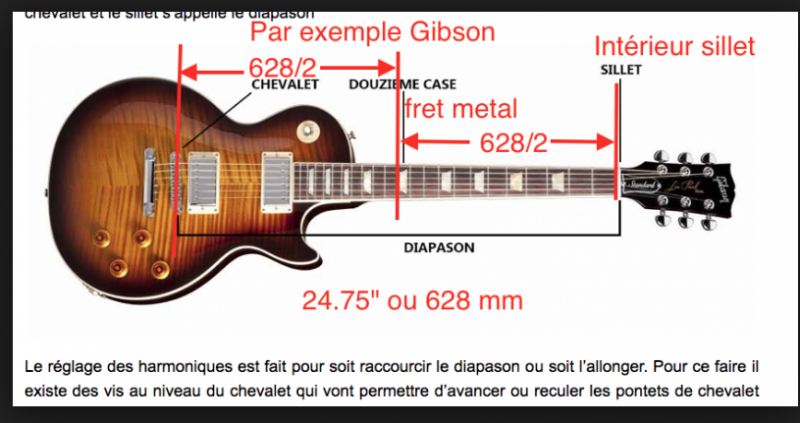

Par exemple ;

Ah oui !
Je peut pas encore le vérifier car je n'ai acheté le manche qu'hier et je n'ai pas encore reçu la plaque de fixation, mais je fait ça au plus vite !

J'avais confondu diapason et autre chose ce jour là, par fatigue principalement
