Clone du Valco Supreme 510-1B

Aller à la page: 1
  • Publié dans ampli
Auteur Message
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Ayant un original (mon avatar) qui sonne très bien mais montre son âge avancé et craignant pour son HP, je me suis lancé dans le clonage de ce Valco 510-1b "Suprème". C'es très proche du Supro "Suprème" qui, lui, n'a pas de tone. Beaucoup de petits amplis de cette époque sont très semblables !

La grande différence sera l'utilisation d'un HP à aimant permanent à la place du HP à excitation du modèle d'origine. C'est quasiment introuvable en bon état...

Autre petite différence, comme j'ai un transfo avec deux secondaires 6.3V et pas de 5V, la redresseuse sera une 6AX5GT au lieu de la classique 5Y3. Ca ne va pas changer grand chose, les caractéristiques étant assez proches pour un débit d'une centaine de mA.

Je souhaite conserver le même "look" avec un tolex deux tons et le piping entre les deux couleurs.

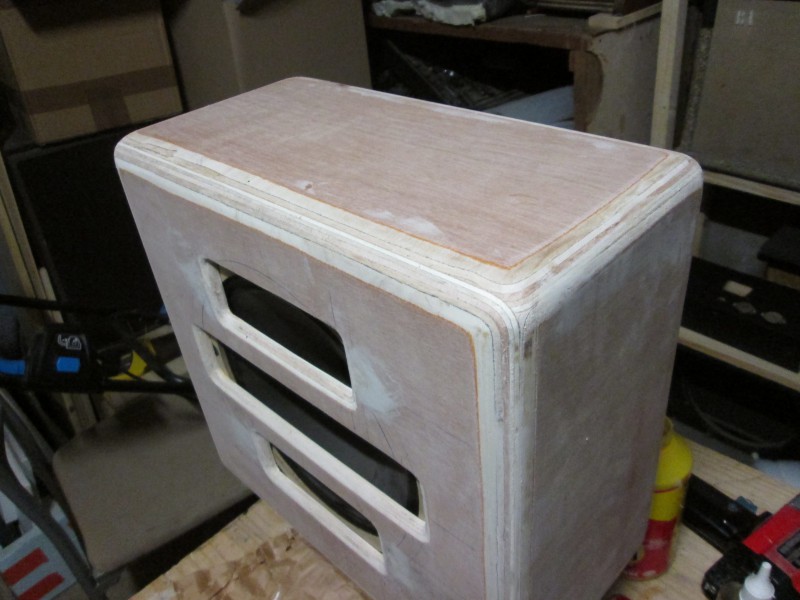

1ère étape, le cab. CP de 12, un poil plus épais que le cab d'origine et arrondis à la défonceuse puis à la râpe et papier de verre. Photo en cours de réalisation :

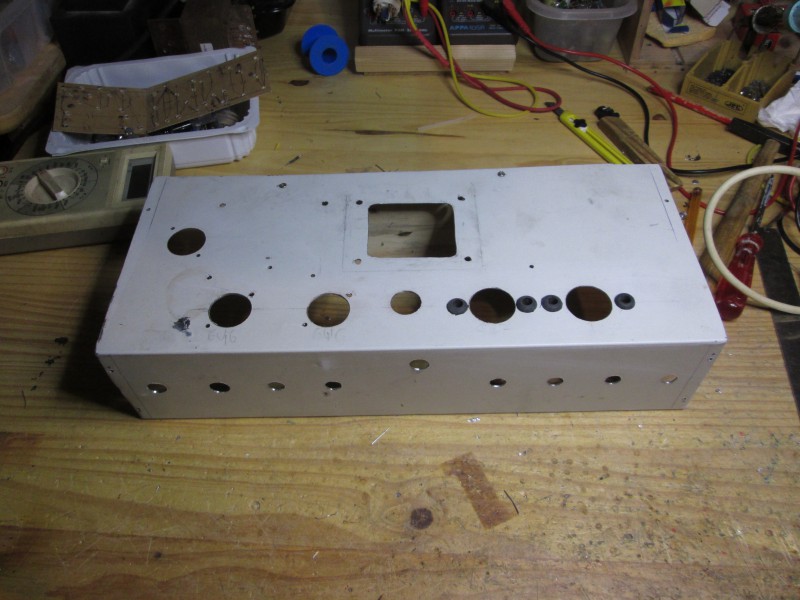

Le châssis est un morceau de tour de PC en bonne ferraille ! Les deux tubes de préamp seront montés sur "silent bloc"

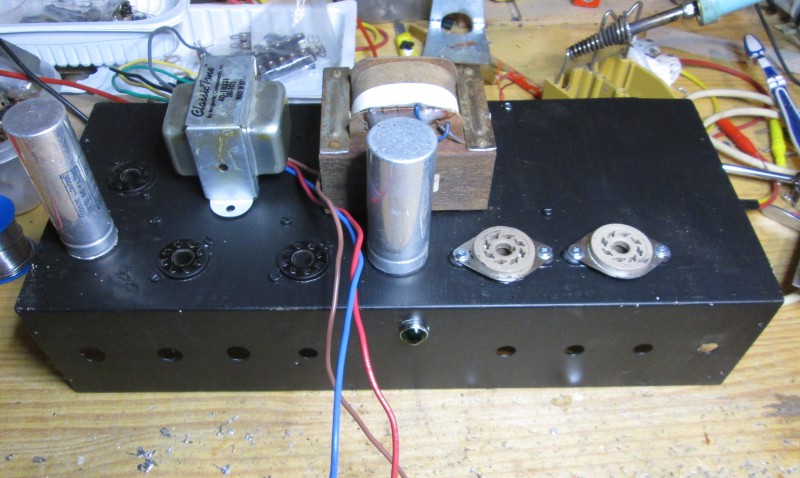

Une fois peint en noir avec les transfos et les condensateurs tubes alu fourrés au F&T !

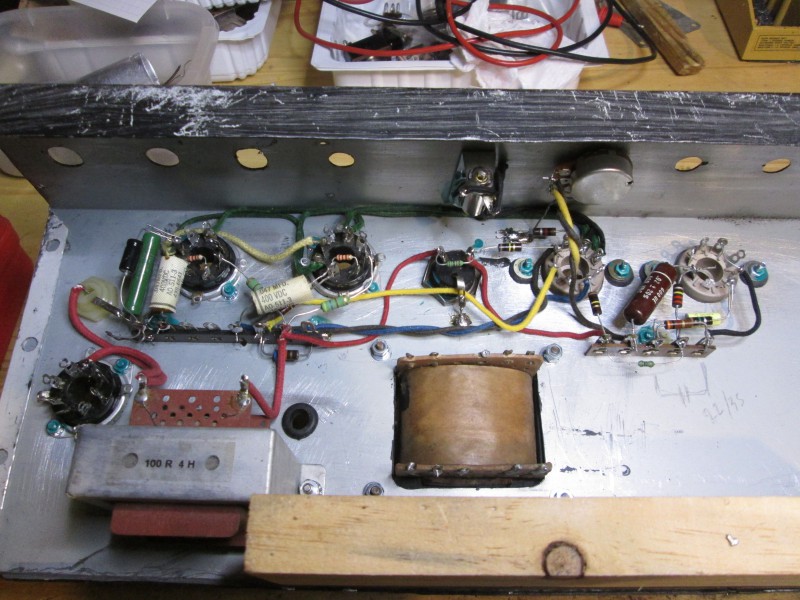

Vue du coté câblage, avec la self de filtrage ! Le morceau de bois sert juste de cale pour que le châssis tienne sur l'établi !

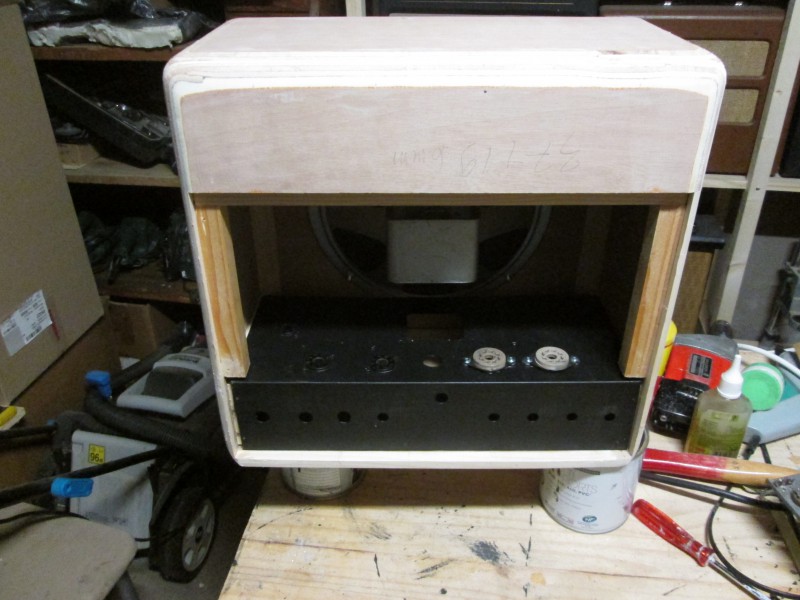

Le châssis en place dans le cab. Il repose sur deux tasseaux de chaque coté. Le HP de 10". Il y aura un panneau pour fermer le fond, avec deux découpes d'aération.

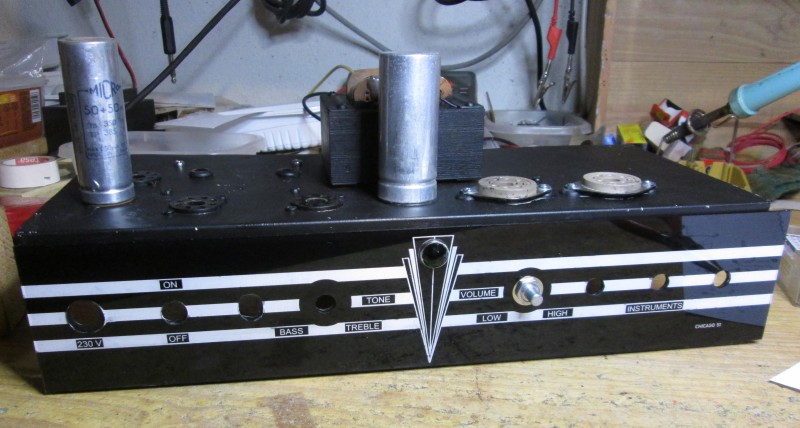

Et le meilleur pour la fin : la faceplate, plexi reverse fait par TubeTown ! J'avoue que j'ai un peu galéré avec Inkscape pour faire les dessins !



( à suivre...)

_________________
VDS Bandmaster de 1967 :
https://www.guitariste.com/forums/achat-vente-echange,vds-bandmaster-s[...]7868

T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Clone Valco 510-1B : https://www.guitariste.com/forums/le-coin-du-bricoleur,clone-du-valco-[...]7760

Les jours sont trop courts pour perdre son temps sur backstage

"quel ampli pour...." et c'est parti pour 20 pages d'avis contradictoire et à 80% inutiles !

"Comment avoir le son de XXX ?" ben t'y arriveras jamais ! Apprends déjà à jouer.
Haut
latole
Special Ultra utilisateur

Inscrit le: 24 Jan 18
Localisation: Québec

Très intéressant et du beau travail, félicitation.

J'attend la suite.
Haut
ChopSauce
Special Top utilisateur


Inscrit le: 08 May 14
Localisation: So Paris

Excellent !

Ca m'a fait sourire. Mon dernier PC qui a rendu l'âme, j'ai garde de sa tôle en me disant que je ferais quelque chose comme ça, un jour.

Le cab en CP, aussi... j'y pense
Haut
jack_vester
Custom Cool utilisateur


Inscrit le: 07 Jan 11
Localisation: Bourg de péage (26, France)

Superbe!
Chassis en tôle d'acier => Ca, c'est courageux, et j'ai mal à tes foret rien que d'y penser!

oldamp a écrit :


les condensateurs tubes alu fourrés au F&T !


#Tromperie #FakeCaps #Contrefaçon
Haut
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Bah, pas très épaisse, 6/10 et j'ai de bon emporte pièces Greenlee ! J'en bave plus pour percer les châssis chromés de tweed en 10/10 !

_________________
VDS Bandmaster de 1967 :
https://www.guitariste.com/forums/achat-vente-echange,vds-bandmaster-s[...]7868

T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Clone Valco 510-1B : https://www.guitariste.com/forums/le-coin-du-bricoleur,clone-du-valco-[...]7760

Les jours sont trop courts pour perdre son temps sur backstage

"quel ampli pour...." et c'est parti pour 20 pages d'avis contradictoire et à 80% inutiles !

"Comment avoir le son de XXX ?" ben t'y arriveras jamais ! Apprends déjà à jouer.
Haut
jack_vester
Custom Cool utilisateur


Inscrit le: 07 Jan 11
Localisation: Bourg de péage (26, France)

Perso, pour les perçages, j'utilise ça:


Il n'y a pas d'hélice, comme sur les foret classique, donc pas d'effet de "vissage" dans la tole.

En plus, je m'en suis servi dernièrement sur de la tôle acier bien dure, et ça fonctionnait vraiment pas mal.
Haut
latole
Special Ultra utilisateur

Inscrit le: 24 Jan 18
Localisation: Québec

C'est un outil très utile, j'ai ai plusieurs.
Haut
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Quand on aime on ne compte pas !


_________________
VDS Bandmaster de 1967 :
https://www.guitariste.com/forums/achat-vente-echange,vds-bandmaster-s[...]7868

T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Clone Valco 510-1B : https://www.guitariste.com/forums/le-coin-du-bricoleur,clone-du-valco-[...]7760

Les jours sont trop courts pour perdre son temps sur backstage

"quel ampli pour...." et c'est parti pour 20 pages d'avis contradictoire et à 80% inutiles !

"Comment avoir le son de XXX ?" ben t'y arriveras jamais ! Apprends déjà à jouer.
Haut
latole
Special Ultra utilisateur

Inscrit le: 24 Jan 18
Localisation: Québec

Tu es très bien outillé, mieux que moi en ce qui concerne ces mèches.
Haut
lo-fi reup
Custom Top utilisateur

Inscrit le: 09 Dec 07
Localisation: France

oldamp c est tres beauy et tres rare ce que tu fais!

_________________
Friends, chicks and marshall stacks!

mon projet solo de shoegaze : RICK DECKARD
http://soundcloud.com/rickdeckardproject/to-here-knows-when

mon soundcloud poubelle :
http://soundcloud.com/lo-fi-reup
Haut
