Bonjour à tous,

Bon, c'est le moment idéal pour changer (enfin) de micros et d'électronique sur ma pelle "de tous les jours"...

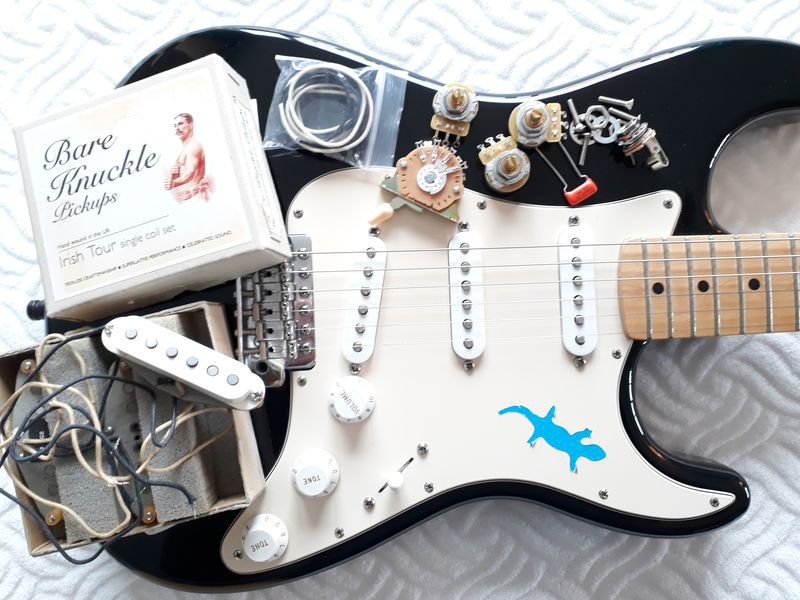

Fender strat


La gratte est une Fender Stratocaster Mex de 2007 - manche érable, touche érable. C'est une série Anniversary montée en 009-046.
La lutherie est moyenne, l'électronique est à chier mais j'adore le manche qui colle pile-poil à ma main et c'est une pelle que l'on trimballe partout sans crainte ni remord... bref, je l'aime bien.

Les nouveaux micros seront des Bare Knuckle Pickups Irish Tour single coil en RWRP, 56' Vintage Stagger et parchment cover achetés d'occase pour pas trop cher car neufs ils valent plus cher que la gratte... 😂

L'électronique neuve vient de chez Axesrus - https://www.axesrus.co.uk/Standard-Wiring.../swiringkit.htm
le gars est cool et ses kits sont complets : fil, 3 pot, sélectreur 5 pos, orange cap etc... il y a même du rab en visserie... 👍

Le montage est traditionnel. C'est parti...

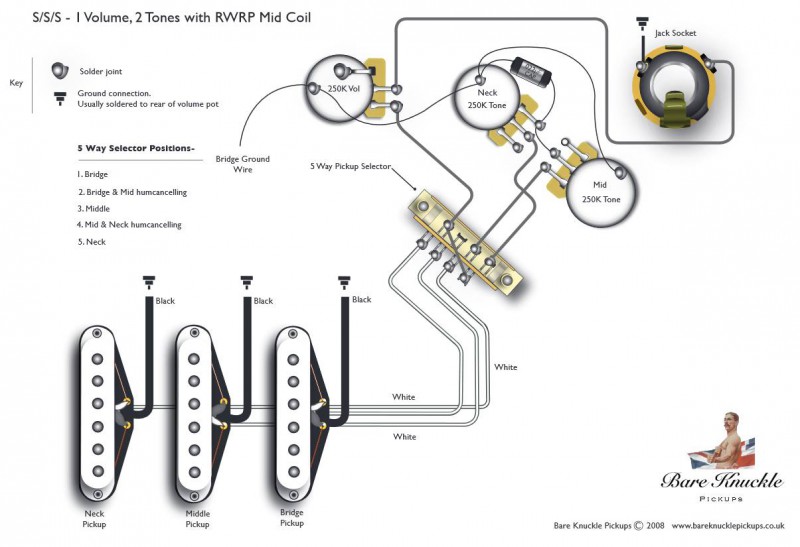

schéma de montage


des conseils, des remarques les amis ? des trucs auxquels il faut que je fasse gaffe ?
j'ai l'habitude des montages électroniques, mais je n'ai jamais changé l'électronique d'une pelle... cela dit ça semble assez simple en fait, rien de bien sorcier apparemment, mais bon, il y a peut-être des pièges ou des trucs pour gagner du temps ou faire du meilleur boulot?...
Haut
Alerter un moderateur
MrClean
Vintage Ultra utilisateur

Cet utilisateur est un fabricant d'instruments et matériel audio

Inscrit le: 30 Jul 04
Localisation: France

Si tu as de l’alu sous le pickguard ne soude pas les culs des potards entre eux

Tu peux aussi mettre le tone 1 sur manche/milieu et le tone 2 sur l’aigu
Bien plus utile à mon goût

_________________
https://m.youtube.com/user/MisterStrat/videos

CSB Guitars

www.csbguitars.com
Haut
Alerter un moderateur
d402
Custom Cool utilisateur

Inscrit le: 10 Oct 15
Localisation: France

Rien de compliqué, il faut juste recopier ce qui est déjà en place dans la guitare avec les nouvelles pièces !

_________________
http://srsystemaudio.blogspot.fr/
Haut
Alerter un moderateur
marclr17
Special Méga utilisateur

Inscrit le: 17 Nov 10
Localisation: France

merci à tous les deux !
le coup de l'alu, je n'y avais pas pensé, en effet, risque de boucle de masse... bien vu !
sur celle-là, je ne me souviens plus ce qu'elle a dans le ventre, je verrais au démontage

oui, pour les tones, je me tâte, soit manche-milieu, soit manche/milieu - chevalet... faut que je réfléchisse à ce que j'utilise le plus en effet...

merci !
Haut
Alerter un moderateur
PiPiRoSe
Custom Ultra utilisateur


Inscrit le: 14 Mar 04
Localisation: cote basque

mes conseils ( ça vaut ce que ça vaut ) :
-mettre du câble micro valable le plus possible même au micro si tu veux c est très simple a faire je l ai déjà fait .
-attention au boucle de masse si cuivre ou truc du style
- câbler au plus propre un point de masse si possible
ce sera déjà pas mal

_________________
mon clone de fortin cali mod :
http://www.youtube.com/watch?v=FhaxfEzN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/albums/q795/pipirose/clonebrowneyefriedma[...].jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?v=dmJmTt81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?v=lik9_CetgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Haut
Alerter un moderateur
manulonch
Vintage Méga utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio

Inscrit le: 04 Nov 03
Localisation: Mons (7000, Belgique)


_________________
Photos de filles aux très gros attributs mammaires (sans moustaches comme Noël)

Hahahahaha putain...

" Militer sur Backstage c'est comme être riche au Monopoly "

"Viande, ça veut dire vitalité. Et quand quelqu'un est dans le coma, on dit que c'est un légume." CQFD !
Haut
Alerter un moderateur
marclr17
Special Méga utilisateur

Inscrit le: 17 Nov 10
Localisation: France

C'est parti !

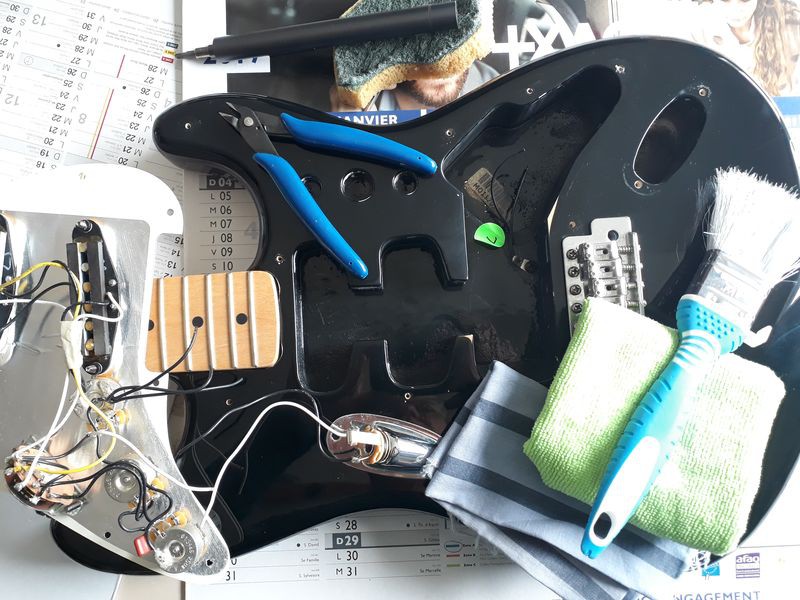

Démontage

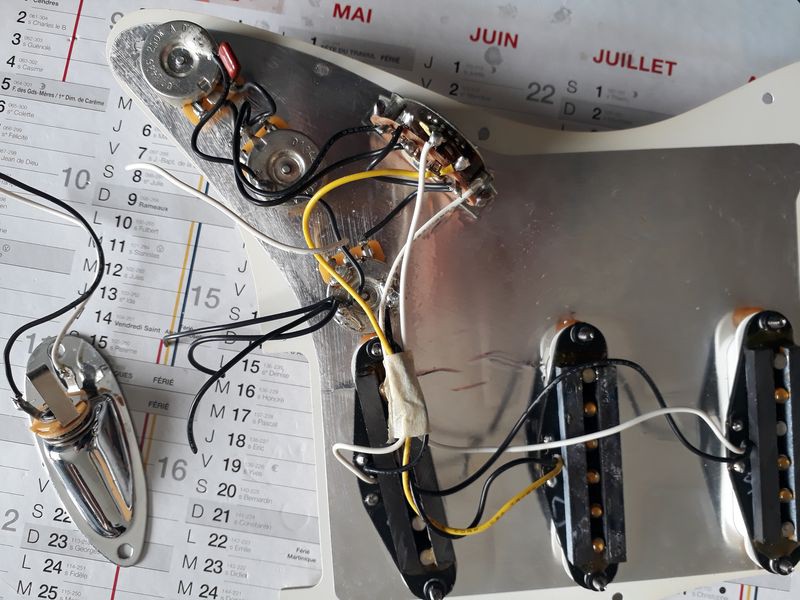

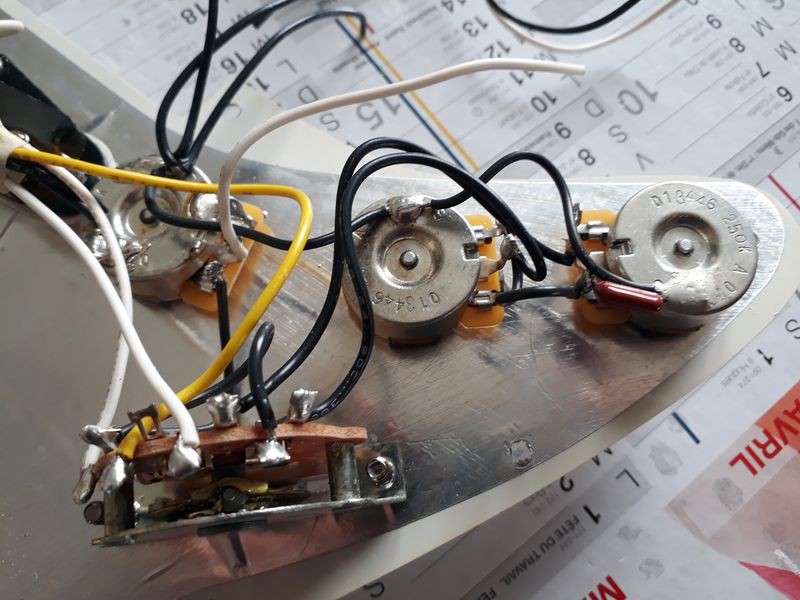

L'électronique d'origine



C'est du basique...

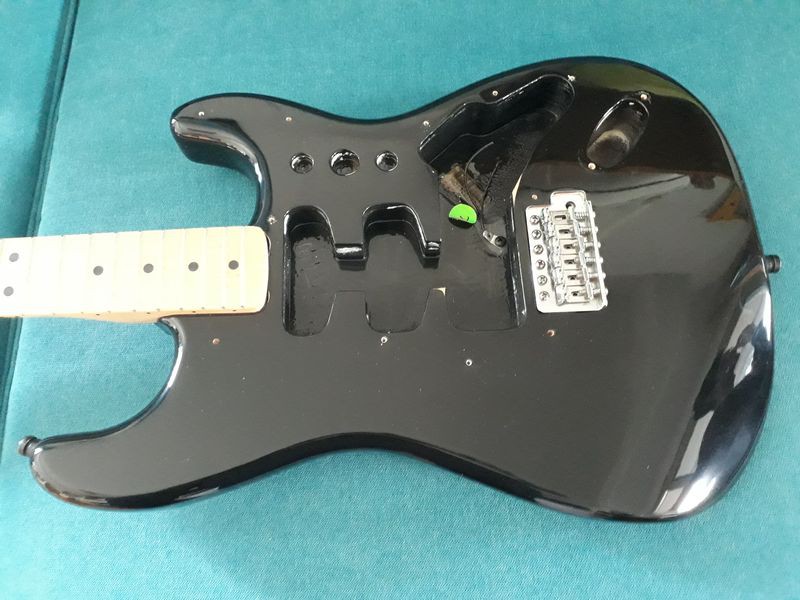

Une petite séance de nettoyage lui fera du bien...
[/img]
Haut
Alerter un moderateur
marclr17
Special Méga utilisateur

Inscrit le: 17 Nov 10
Localisation: France

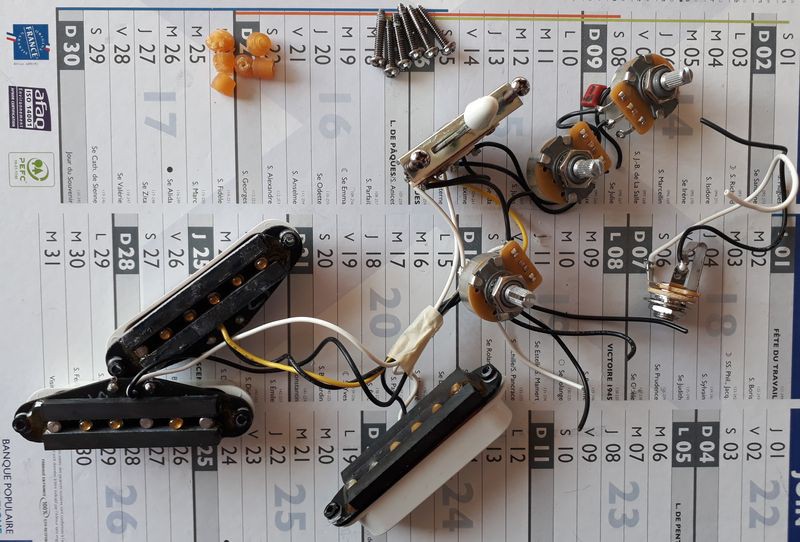

L'électronique de base, pas top, on vire tout !

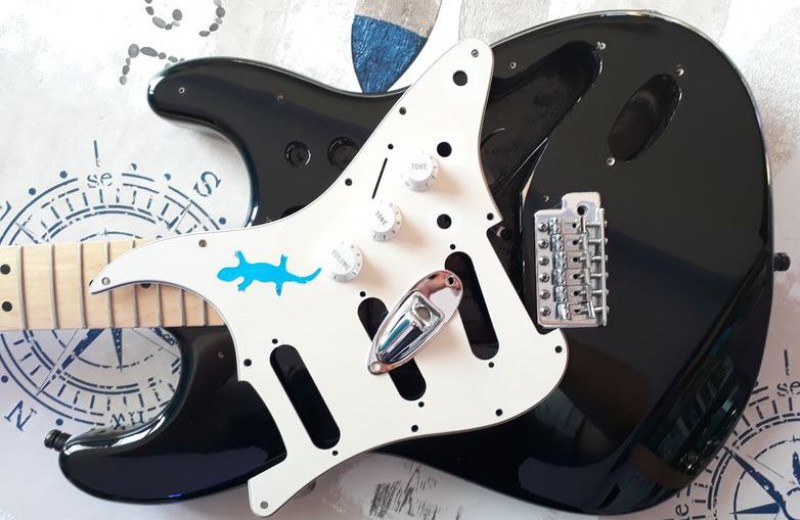

Après un bon nettoyage.

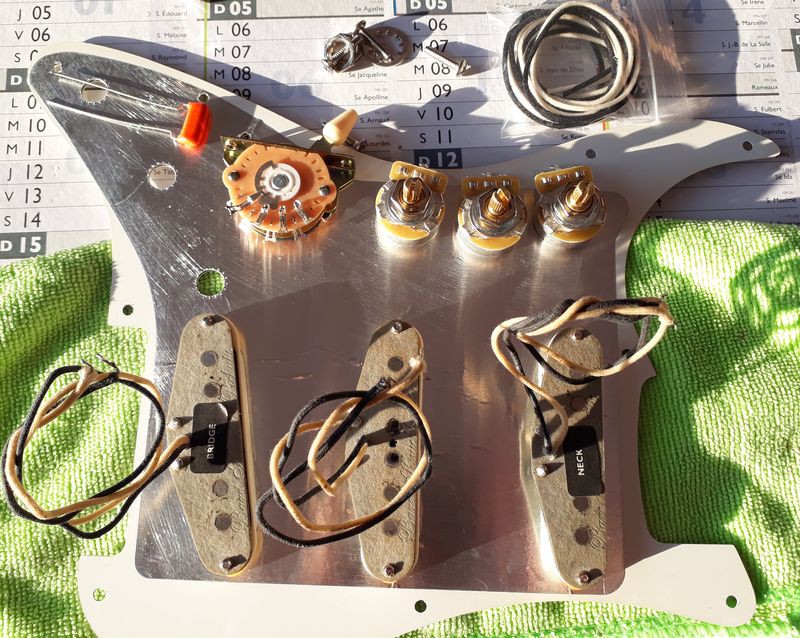

Les potars, le sélecteur, la capa orange... Les deux points noirs sur le micro du milieu sont l'indication d'un câblage inversé prévu pour supprimer les hums sur les positions intermédiaires, comme avec des doubles...

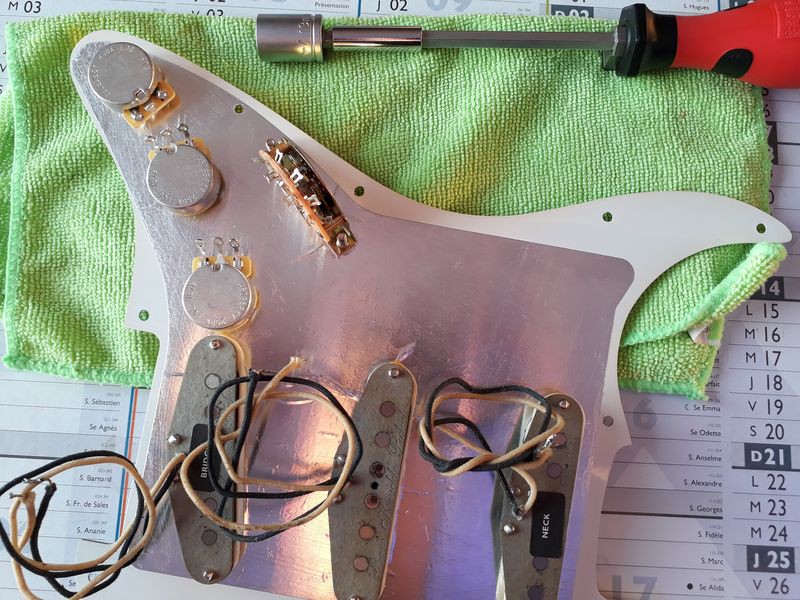

Prochaine étape : station de soudure...


Au multimètre le contact n'est pas top entre les masses des potars, du coup ne vaut-il pas mieux que j'assure en cablant les culs entre eux quand même ? Et si problème de boucle de masse aux essais je reviens en arrière ? Qu'en pensez-vous ?
Haut
Alerter un moderateur
MrClean
Vintage Ultra utilisateur

Cet utilisateur est un fabricant d'instruments et matériel audio

Inscrit le: 30 Jul 04
Localisation: France

Pas normal... t’as mis quoi entre? Rondelles?

_________________
https://m.youtube.com/user/MisterStrat/videos

CSB Guitars

www.csbguitars.com
Haut
Alerter un moderateur
marclr17
Special Méga utilisateur

Inscrit le: 17 Nov 10
Localisation: France

yes, les rondelles dentées livrées avec les potars axerus
après, je peux aussi essayer comme ça et voir ce que ça donne et changer après
mais du coup j'hésite pour le premier essai: fils de masse entre culs de potars or not fils de masse, zat iz the question...
