(DOUBLON A FERMER) Problème sur montage princeton 6g2

salut à tous,

je suis en train de monter un Princeton 6g2 (princeton sans reverb). Après test, aucun son ne sort de maudit ampli ...

Le schéma : http://vintagefenderamprepair.(...)c.pdf

Le layout : http://vintagefenderamprepair.(...)t.pdf

j'ai des tensions relativement bizarre, certaines trop haute, d'autres basses.
Voici le résultat de mes mesures (référence entre parenthèse) :

sur la V1 (7025) :
pin 1 : 250v (135v)
pin 3 : 1v (1,5v)
pin 6 : 252v (135v)
pin 8 : 1v (1,5v)

sur la V2 (12ax7)
pin 1 : 200v (220v)
pin 3 : 3v (2v)
pin 6 : 280v (230v)
pin 8 : 88v (565v) ==> pourquoi ???

Primaire transfo sortie :
rouge : 440v (315v)
Bleu et marron : 420v

point sur condo 3x30uf
434v (312v)
385v (280v)
436v (315v)

Les lampes chauffent bien, pour le reste que dalle
J'ai fait quelques motifs par rapport au schéma original :
- suppression ground
- préchauffage des lampes avec 2 fils par lampes (pin 2,7 pour 6V6 et pin 5,9 pour 12ax7)
- resistances 1ohm sur la lampe
mais rien de méchant.

un truc qui m'alert aussi, je n'ai que 1ohm sur le transfo de sortie (fil vert).

Quelqu'un aurait-il une idée, ou des pistes d'investigation ?
Je précise que tous les composant sont neufs...

merci de votre aide !
A+

d'abord, deux questions : qu'appelle tu "ground" ? le switch de ground ? si oui, c'est bon. Et pourquoi juste les pins 5-9 sur les 12AX7 ? je suppose que tu as quand même relié 4 et 5 ????
Tu ne mets pas les tensions sur les 6V6... ça pourrait aider !
pour la résistance de 1 ohms au secondaire du transfo de sortie c'est normal, peu de tours et gros fil. S'il y a plusieurs secondaires (4-8-16) ceux inutilisés doivent être soigneusement isolés. des photos (nettes et claires ! ) de ton circuit aideraient aussi.

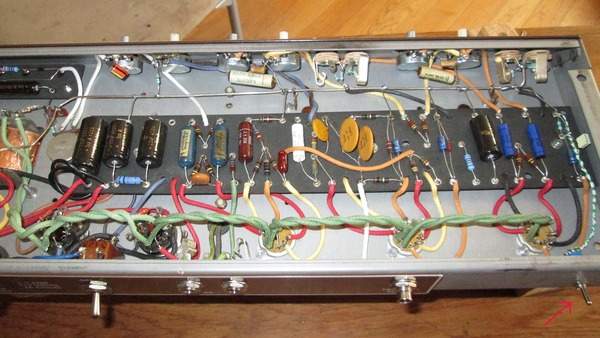

à titre d'exemple, une photo de mon propre 6G3 (Deluxe deux canaux) :


Hébergé par Imagesia, le meilleur hébergeur d'images du net !

oui effectivement j'ai relié les pin 4 et 5.

pour être plus clair voila qq photos :
https://s.joomeo.com/55ebface2539f

j'ai mis aussi le schéma que j'ai refait. Peut être des erreurs ??

merci

A+
