Suite à mon trim pot servant de réglage de bias des lampes de puissance qui est limité pour un réglage Hot (max 68 mV), j'ai rajouté une résistance de 100 K dans le slot vide prévu pour pouvoir faire un réglage plus hot pour un réglage à 72 mV.

C'est une opération conforme comme beaucoup d'utilisateur font et non de l'improvisation.
Manque de bol en voulant la souder, j'ai aussi touché avec l'étain de la résistance le pont qui se situe juste à gauche sans le faire exprès mais je me suis rendu compte après les dégâts qui suivent...

Une fois l'ampli allumé, je n'ai eu aucune valeur au niveau du test point avec mon testeur réglé à 200 mV même en tournant le potard de réglage dans les deux sens.

Tout de suite après une étincelle est sortie au niveau de la résistance récemment installée et les lampes de puissance se sont mis à s'allumer toutes en bleu et bien sûr plus de son.

J'ai immédiatement activé l'interrupteur stand by et les lampes sont redevenues orangées mais plus que la normale.

J'ai bien entendu isolé par la suite la soudure qui a provoqué le court circuit mais le mal a été fait avec les même symptômes.

Par contre, j'ai remesuré le bias avec un testeur avec un calibre plus grand et j'ai constaté qu'il y a une valeur anormale : plus de 20V je ne me souviens plus de combien exactement

Je voudrais savoir si qlq'un a une piste et surtout savoir si le problème vient uniquement des lampes qui ont trinqué suite à mon erreur ou c'est bien plus grave que cà.

Ca m'éviterai d'installer des lampes au risuqe de les flinguer à nouveau.

L'emmener chez un technicien actuellement est impossible vu l'endroit où j'habite.

Merci d'avance pour votre support

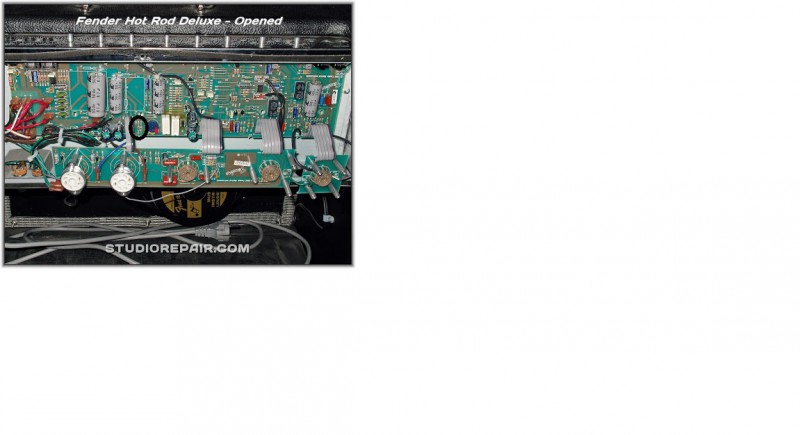

PS: en entouré l'emplacement de la résistance (phot prise sur le net)



Court circuit
Haut
Alerter un moderateur
manulonch
Vintage Méga utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio

Inscrit le: 04 Nov 03
Localisation: Mons (7000, Belgique)

satone a écrit :
et non de l'improvisation...
j'ai aussi touché avec l'étain de la résistance le pont qui se situe juste à gauche sans le faire exprès
mais je me suis rendu compte après les dégâts qui suivent...


C'est " un peu " de l'improvisation comême non ??

_________________
" Vous vous faites chier pour rien, le son c'est les doigts !! "

Ne clique surtout pas sur ce lien, ce que tu pourrais voir risquerais de changer ta vie

Hahahahaha putain...

" Militer sur Backstage c'est comme être riche au Monopoly "
Haut
Alerter un moderateur
satone
Special Top utilisateur

Inscrit le: 02 Dec 06
Localisation: Toulouse

manulonch a écrit :
satone a écrit :
et non de l'improvisation...
j'ai aussi touché avec l'étain de la résistance le pont qui se situe juste à gauche sans le faire exprès
mais je me suis rendu compte après les dégâts qui suivent...


C'est " un peu " de l'improvisation comême non ??


Oui je m'en veux...

Une idée ?
Haut
Alerter un moderateur
manulonch
Vintage Méga utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio

Inscrit le: 04 Nov 03
Localisation: Mons (7000, Belgique)

Déjà, ta photo on dirait un timbre poste.
Ensuite, ben y'a pas de secrets, faut prendre des mesures à certains endroits et voir si on a les bonne valeurs aux bons endroits...
J'suis désolé, je suis réparateur pas voyant.

_________________
" Vous vous faites chier pour rien, le son c'est les doigts !! "

Ne clique surtout pas sur ce lien, ce que tu pourrais voir risquerais de changer ta vie

Hahahahaha putain...

" Militer sur Backstage c'est comme être riche au Monopoly "
Haut
Alerter un moderateur
corto30
Custom Top utilisateur

Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

c'est pas un petit chantier quand même.. déjà si y'a pas eu de fumée c'est bien.

vaudrait p'tet mieux le confier à un pro, faut déjà le remettre conforme à l'initial, tout verifier avec un schéma et des mesures de référence, probablement remplacer quelques composants.. donc refaire des soudures...
et si il refonctionne, il te soudera la resistance hot rod ensuite.

_________________
Nutrisco et Extinguo
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

"Vends Hot Rod Deluxe en panne - faire offre"

_________________
Qu'est ce que j'avance vite dans mon boulot depuis que je ne vais plus sur backstage !
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Recherche un vieux Magnatone série 2xx ou 4xx. Faire offre !
Haut
Alerter un moderateur
corto30
Custom Top utilisateur

Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

j'ai toujours peur qu'un de mes amplis tombe en panne avec ces gros orages d'août

_________________
Nutrisco et Extinguo
Haut
Alerter un moderateur
Oghkhood
Vintage Total utilisateur


Inscrit le: 07 Oct 11
Localisation: Mérignac (33, France)

Ben c'est pas pas beau a voir ...


On peut pas dire CMOS, mais c'est pas loin

_________________
On dit d'un fou qu'il a perdu le sens de la realité.

Alors que dire des gens qui confondent :

- La colere et la haine
- Le respect et la crainte
- L'offense et la peur
- La vérité et la croyance
- Le savoir et l'information
- L'amour et l'envie
- Etre et avoir
Haut
Alerter un moderateur
jeff10
Vintage Top utilisateur

Inscrit le: 07 Jun 08
Localisation: -

Bon....toutes bleu,ok normal ,alim de bias ,si il y aurait rupture ,tube rouge !!!radiateur,pas normal ,je pense que tu as déglingué le pont qui alimente les AOP 15 Vdc,plu d'alim pour les TL072 = 4558; donc plu de son;comme disent les techos Oldamp et Manu,je ne peut confirmer cette réponse et de + ,pour y acceder,c'est à dire ressouder ,faut démonter la caret mere = une galère ...
