Bonjour,

Voilà mon Fender Champ est tombé en panne ce lundi. Ça puait pas mal. En ouvrant j'ai vu que la Résistance de 470ohms 1watt et le condensateur de 25uF/25V ont cramé.
Je me demande si les transformateurs de puissance et de sortie sont cramés aussi, je ne sais pas comment on les teste ? En retirant toutes les lampes et mesurant les tensions de sortie ?
Le gros condensateur de filtrage a été changé récemment.
Est ce que je dois changer tous les condensateurs sur le turret board par sécurité ?

Si quelqu'un peut m'aider un peu ?

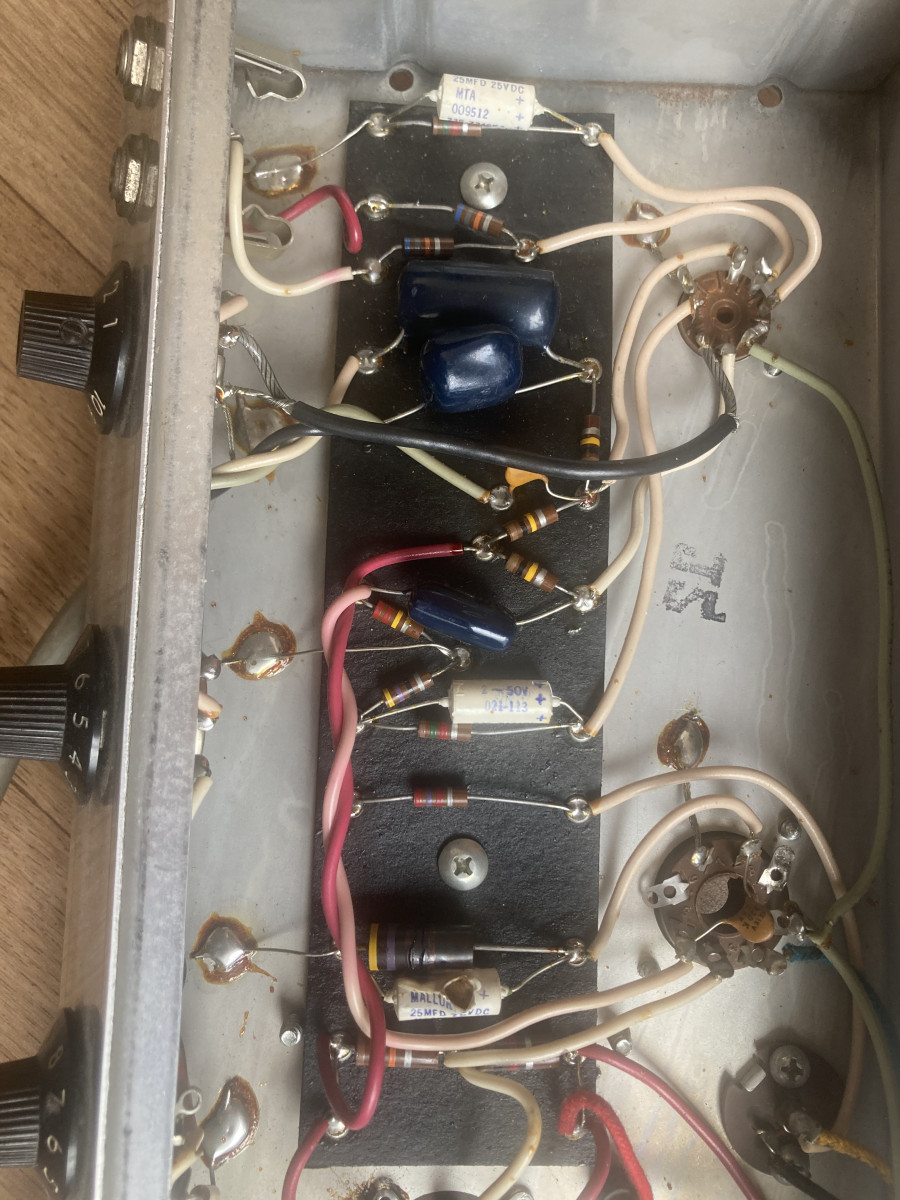

Vue générale

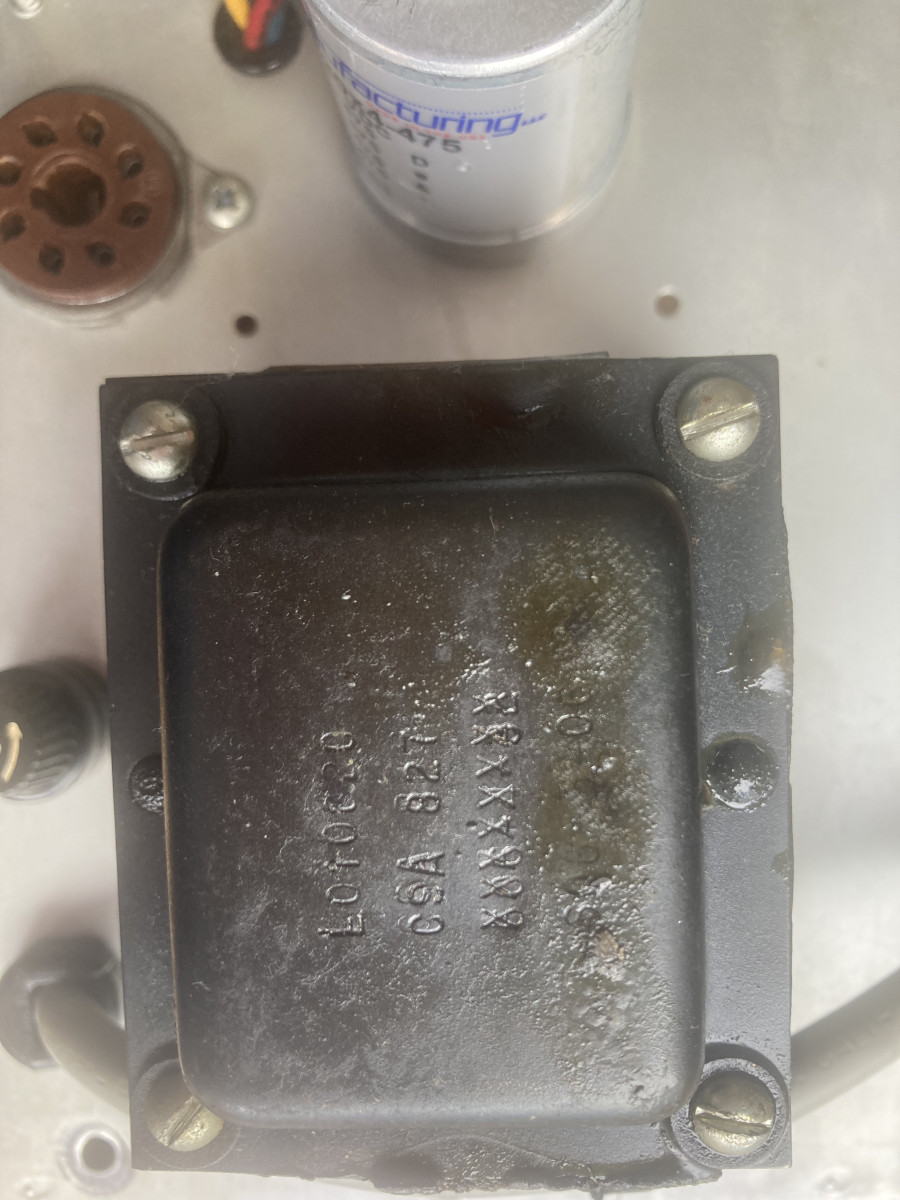

Transfo power

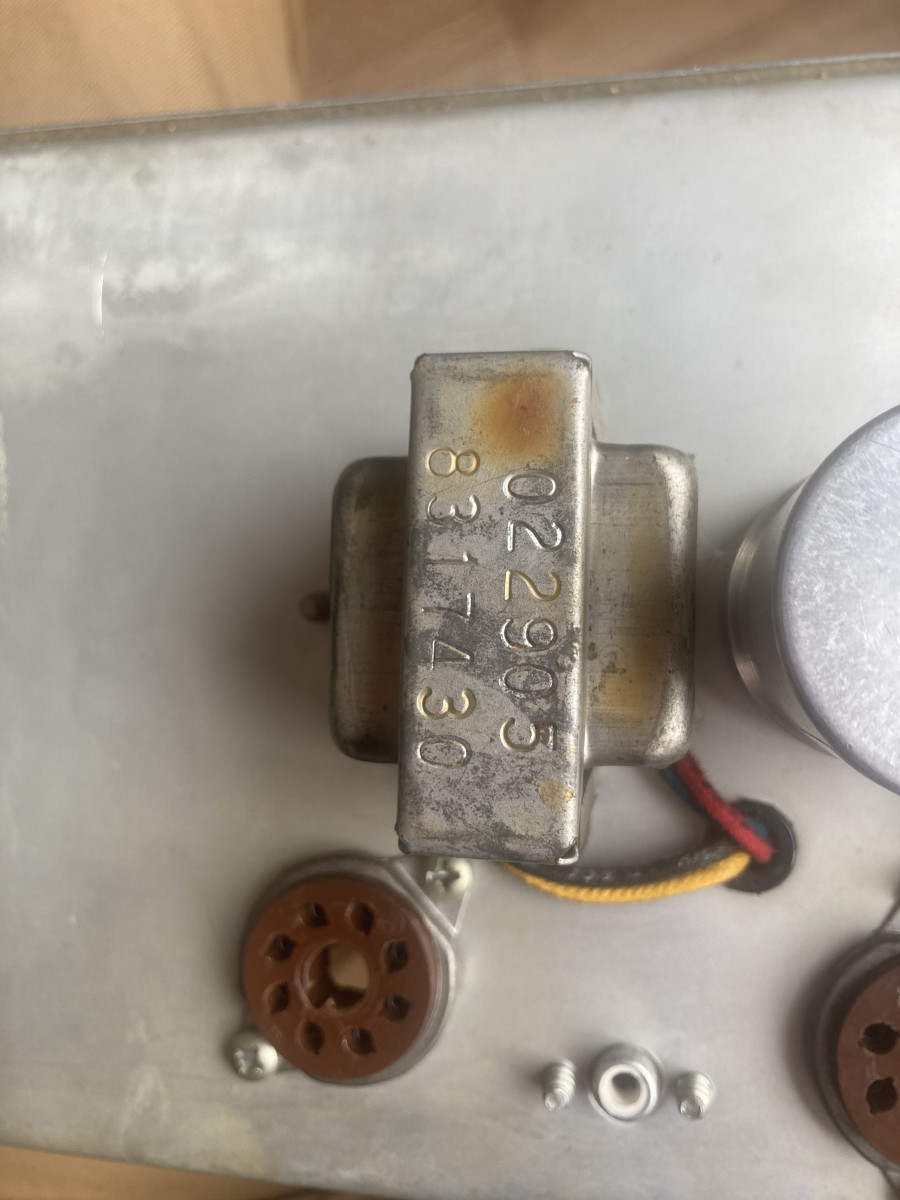

Transfo out
Doug_Watson
Tu changes la 470 par une 510 ou même une 560 pour biaser moins chaud, les Champs sont très souvent beaucoup trop chauds...

Tu peux changer les trois condos blancs 25µF 25V.

Une fois tout changé, tu mesures la résistance entre les deux flèches rouges (primaire du transfo de sortie). Tu dois avoir dans les 250/300 ohms. Si c'est bon, tu remets juste la 5Y3, tu allumes et tu mesures les tensions sur les bornes du chimique. Tu dois avoir autour des 400V. Si tout est normal tu remets les lampes en surveillant la tension aux bonres de la R mise à la place de la 470 cramée. Ça doit monter petit à petit jusque vers 15V (+-2V) environ et se stabiliser.
Merci Doug Watson.

Concernant les condensateurs 25uF/25v, j'en ai deux mais le troisième est un 2uF/50v. J'ai regardé le layout normalement c'est 2uF/25v et ça n'existe plus. J'ai trouvé du Sprague 2uF/50v sur un site mais bon.

Du coup 25uF/25v c'est ok ?
Doug_Watson
Mets des 25/25 partout, t'embête pas ! Si tu ne trouves pas des 25V, des 35V c'est pareil !
  • #5
  • Publié par
    KawaZ
    le 11 Juil 2024, 18:19
Tu ne trouveras pas de 2 micro Farad car ce n'est plus normalisé, par contre du 2, 2 micro Farad doit se trouver, mais en axial moins facilement. Côté tension qui peut plus peut moins ( l'inverse non).
Par exemple :
https://www.conrad.fr/fr/p/vis(...).html

Si tu veux une taille plus proche de l'original :
https://www.conrad.fr/fr/p/sun(...).html



En 22 micro Farad :
https://www.conrad.fr/fr/p/vis(...).html

https://www.conrad.fr/fr/p/vis(...).html

https://www.conrad.fr/fr/p/sun(...).html

En taille plus proche de l'original :

https://www.conrad.fr/fr/p/sun(...).html

Sinon il y en a aussi sur TubeTown rubrique condensateur.
https://www.tubetown.net/ttsto(...)tors/

https://www.tubetown.net/ttsto(...).html

https://www.tubetown.net/ttsto(...).html

Pareil pour les résistances :
Pareil côté puissance, qui peut le plus peut le moins ( et pas l'inverse)

https://www.tubetown.net/ttsto(...).html

https://www.tubetown.net/ttsto(...).html

Ton tube de puissance a dû prendre un coup, il vaut mieux le changer. C'est une 6L6 il me semble ( 12W en class A).

Le reste devrait être bon.
https://www.schematicheaven.ne(...).html
  • #7
  • Publié par
    KawaZ
    le 11 Juil 2024, 20:35
Changer la 6V6 alors. Pour que a résistance et le condo de cathode aient cramé, de forte chance qu'il y ait un court circuit dans le tube de plaque à grille ou cathode.
Bonsoir KawaZ & Watson,

Merci pour les infos.

Oui le Lampe de puissance à l'air d'avoir pris un coup, c'était une TAD 6V6GT issu d'un kit TAD spécial pour l'ampli, installer en février...
J'ai une JJ 6V6S dans un tiroir qui fonctionne bien, je vais mettre ça en attendant, j'essaierai de chopper 6V6GT plus tard ou pas.

Tout à l'heure j'ai testé le transfo d'alimentation à vide, en retirant toutes les lampes, j'avais 370 volts sur les pin 4 & 6 de la redresseuse, j'imagine que c'est normal.

J'ai surement commander des condensateurs pour remplacer les trois Mallory blancs et la résistance.

Sinon j'ai un fer à souder que j'utilise pour souder des PCB de pédales, mais j'ai galérer avec pour refaire l'électronique de mes guitares. Une plombe pour faire fondre l'étain. Vous utilisez quoi comme puissance de fer pour les amplis ?

Encore merci.
Doug_Watson
4 et 6 c'est en alternatif, il faut aussi mesurer en 8 en continu.
Il faut surtout utiliser de la soudure au plomb, pas de la ROHS !
  • #10
  • Publié par
    KawaZ
    le 12 Juil 2024, 09:43
pour le fer à souder, j'utilise une station Weller de 95W réglable jusqu'à 450°C, et là soudure classique c'est mini 380° pour souder correctement.
j'ai aussi une station JBC pour le CMS réglable également à plus de 400°c : et avec ça tu soudes très difficilement du composants "discrets" (pas assez de puissance et pannes non adaptées).
les anciennes soudures pré 1980/90 c'était dans les 220°C , avec les normes d'alliage sans plomb c'est vite passé à 300°C tu as des pattes en seringues pour le CMS à partir de 180°C(provenance chine).
Pour un fer à souder simple à brancher sur secteur, un 40 ou 60W est un minimum, et encore dans certains cas insuffisant.
attention aussi à l'état des pannes de soudures, quand elles sont trop usées, oxydées, la soudure ne font plus dessus, ne prend plus m^me à donf à 450°C.

et si tu as du mal à faire fondre et prendre la soudure, tu ne vas pas faire des soudures mais du "collage" qui sautera à la première occasion. pas trop chauffer non plus (surtout dans la durée: les pistes vont venir avec).
Doug_Watson
Mon Weller fait 50W et avec une panne no 8 (425°) pointe "tournevis" 2 mm ça fond tout de suite ! La 7 (370°) fonctionne bien aussi.
Transistorix
Bonsoir

Je remarque en tête de filtre une grosse bonbonne CE Manufacturing.

Je ne sais pas trop que penser de ces condensateurs :

-CE Manufacturing est un constructeur qui opère dans des niches (Condensateur a plusieurs sections pour Orgues Hammond).

-Il est pas exclu que ce soit en fait des condensateurs farçis.

En ce qui me concerne je préfère les éviter car le prix est dissuasif. C'est bottled in USA !
Je me contente des F&T double section que l'on trouve chez Tubes Town.

Comme autre fournisseur je cite :
Radio Spares qui fait le port gratuit pour les commandes passées le Dimanche.
Mouser qui fait le port gratuit Fedex > 50Euros.
Le polonais TME qui a des prix particulièrement attractifs et un catalogue très varié.
Malheureusement ils n'ont pas les F&T à leur catalogue.

Tx
Viva Arverna liura !
Doug_Watson
Le CE Manufacturing est manifestement récent, faut le laisser tranquille ! Il y a les JJ 40+20+20+20 mais il faut agrandir le trou... On utilise 40+20+20 seulement.
Bonjour,

Donc j'ai changé le condensateur et la résistance. Une 620 ohms 3watts et un 22uF/100v.
Doug sur le primaire du transfo de sortie j'ai 270 ohms. Quand tu dis la tension aux bornes du chimique je ne vois pas trop ?sinon en sortie de la JJ 5Y3S j'ai dans les 400 volts. Par contre sur la résistance avec la JJ 6V6S j'ai 26 volts.

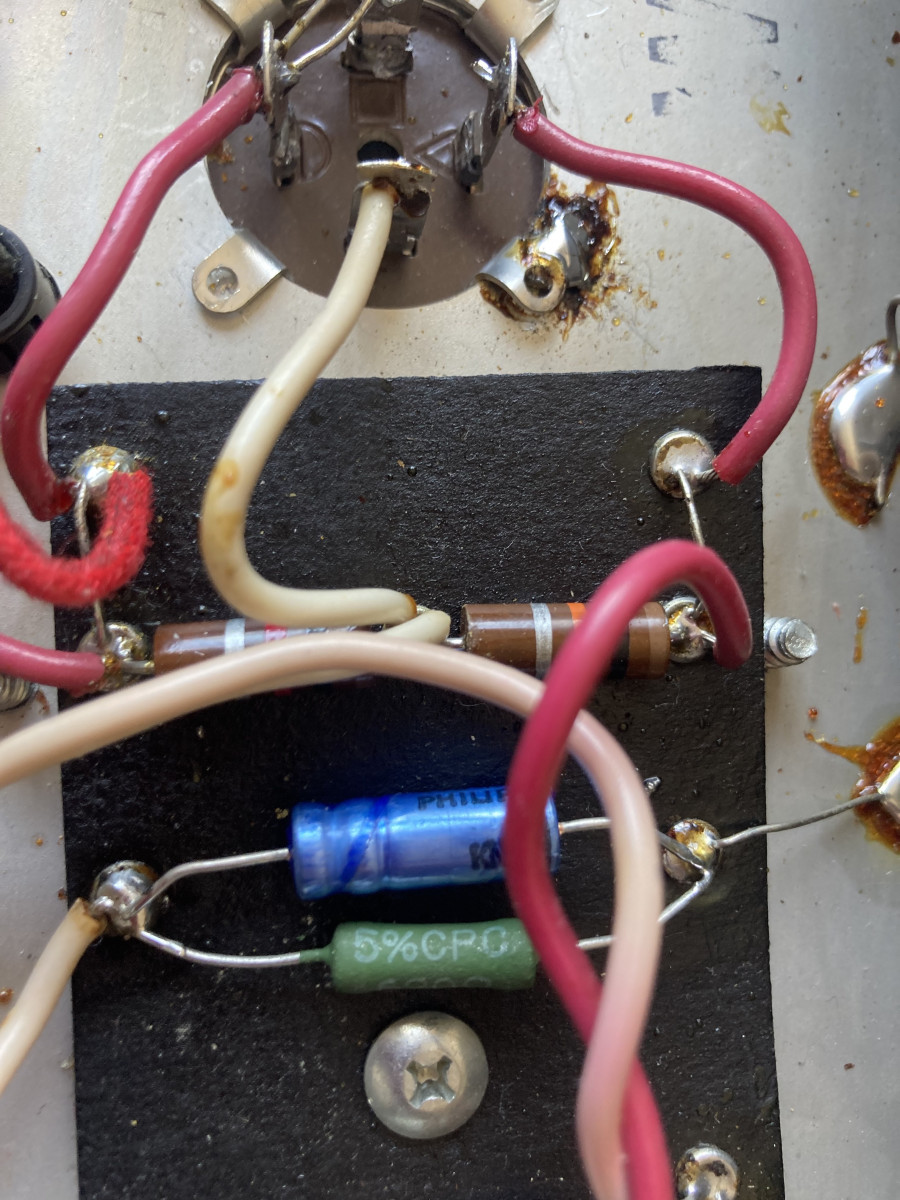

new caps & resistance
Doug_Watson
26V avec la R de 620 ohms ça te fait un courant de 28 mA et sous 400V t'es à 11.3W c'est parfait. Une 560 biaserait un poil plus chaud...

Aux bornes du chimique je voulais dire entre chaque borne du CE Manuf. et la masse !
