Salut!
Je vais recevoir bientot une pedale wha vox 847 usa je sais qu’elle n’a pas de prise jack 9v uniquement par pile.
J’aimerai rajouter une prise jack pour pouvoir l’alimenter avec mon alim
Quelqu’un aurait il un schema pour connecter les fils au pcb via la prise alimentation?
Merci pour vos conseils!!
Haut
Alerter un moderateur
bebear
Inscrit le: 28 Sep 18
Localisation: Claix (38, France)

Bonjour,
le plus simple consiste à acheter un adaptateur avec d'un côté la connectique pour pile 9V et de l'autre côté un prise femelle 5.5mm x 2.1 mm. Attention à la polarité il faut que le + soit câblé à l'extérieur.
Avec cet adaptateur, tu n'as rien à souder. Juste a percer pour faire ressortir le prise femelle. Dans ce cas ta prise ne sera pas fixée à la pédale, elle sera volante. Trouvable chez Tho...an pour moins de 5€.

Tu peux également acheter la prise pile 9V avec son fil et une prise femelle 5,5x2.1 que tu visseras dans un trou fait au préalable et tu soudes l'une à l'autre. Au moins dans ce cas tu es certain de la polarité. Et là tout est fixé. Sur ama...on tu trouves tout.

Il y a encore d'autres possibilités en se repiquant sur le PCB. Mais je ne vois pas trop l'intérêt.
Haut
Alerter un moderateur
PiPiRoSe
Custom Ultra utilisateur


Inscrit le: 14 Mar 04
Localisation: cote basque

il vas te falloir un truc du style : https://www.musikding.de/DC-power-jack-21mm-isolated

au niveau de la pile et jack dc tu veux passer de ça :
https://i.pinimg.com/originals/0f/bd/a8/0fbda85ccec5fc3f90b348360b5b5e[...].gif

a ça :
http://blotronics.com/wp-content/uploads/2015/12/3wah_schematics.jpg

c est pas grand chose a première vue

_________________
mon clone de fortin cali mod :
http://www.youtube.com/watch?v=FhaxfEzN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/albums/q795/pipirose/clonebrowneyefriedma[...].jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?v=dmJmTt81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?v=lik9_CetgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Haut
Alerter un moderateur
mick 5820
Custom Top utilisateur

Inscrit le: 26 May 09
Localisation: france (sud ouest)

Merci pour les infos!!!
J’ai deja une prise jack mais c’etait surtout le cablage sur le pcb via la prise que je savais pas faire...
Apres je me tate a changer les composants avec un kit Nos sur ebay et un halo wipper inductor pour ameliorer le son de la Vox.
Haut
Alerter un moderateur
PiPiRoSe
Custom Ultra utilisateur


Inscrit le: 14 Mar 04
Localisation: cote basque

perso j ai modifié quelque unes en mod Clyde McCoy c était sympa
pour améliorer de mémoire je faisais un true bypass et la modif circuit
des composants nos c est bien si pas hors de prix , met le lien ici voir si ya des conseils de personnes
ça va pas chercher loin au pire 2 bon transistors ^^ et si tu craque l inductor

_________________
mon clone de fortin cali mod :
http://www.youtube.com/watch?v=FhaxfEzN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/albums/q795/pipirose/clonebrowneyefriedma[...].jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?v=dmJmTt81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?v=lik9_CetgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Haut
Alerter un moderateur
mick 5820
Custom Top utilisateur

Inscrit le: 26 May 09
Localisation: france (sud ouest)

Pour le kit il y a directement le pcb direct fait par arttefect
https://rover.ebay.com/rover/0/0/0?mpre=https%3A%2F%2Fwww.ebay.fr%2Ful[...]7129
Ou sinon ce kit nos de composants
https://rover.ebay.com/rover/0/0/0?mpre=https%3A%2F%2Fwww.ebay.fr%2Ful[...]9669
Dites moi ce que vous en pensez?
Haut
Alerter un moderateur
PiPiRoSe
Custom Ultra utilisateur


Inscrit le: 14 Mar 04
Localisation: cote basque

pour moi trop cher mais enfin quand on aime

_________________
mon clone de fortin cali mod :
http://www.youtube.com/watch?v=FhaxfEzN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/albums/q795/pipirose/clonebrowneyefriedma[...].jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?v=dmJmTt81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?v=lik9_CetgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Haut
Alerter un moderateur
mick 5820
Custom Top utilisateur

Inscrit le: 26 May 09
Localisation: france (sud ouest)

Bon pour la modif de la clydej’ai commandé ce kit je pense ne pas etre decu du son une fois cablé!!
Je vais aussi changer le pot avec un ICAR 100K

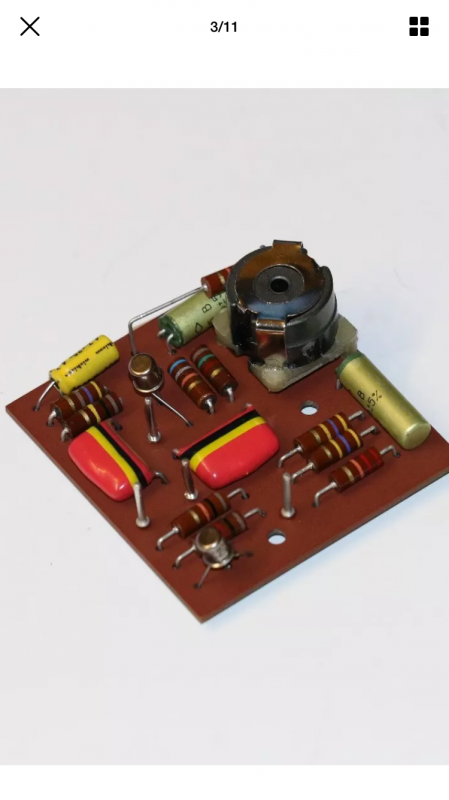

Pcb clyde wha
Haut
Alerter un moderateur
PiPiRoSe
Custom Ultra utilisateur


Inscrit le: 14 Mar 04
Localisation: cote basque

super
bon bricolage,tu nous diras ton ressenti

_________________
mon clone de fortin cali mod :
http://www.youtube.com/watch?v=FhaxfEzN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/albums/q795/pipirose/clonebrowneyefriedma[...].jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?v=dmJmTt81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?v=lik9_CetgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Haut
Alerter un moderateur
mick 5820
Custom Top utilisateur

Inscrit le: 26 May 09
Localisation: france (sud ouest)

Alors je me sui lancé a la soudure (c’est pas mes premieres modif)
J’ai recu un beau PCB rouge de bonne qualité j’ai soudé pratiquement ts les composant et j’ai repris l’inducteur original de la vox usa.J’ai mis les tropical fish , des Arco styroflex 10 nf, deux transistors Fairchild F2N 5172 qui sont utilises dans les vielles vox 846 et des wha italiennes.
Ttes les resistances ont ete remplacées par des carbonnes nos des valeurs de la clyde originale.
Je branche ma vox j’ai du son, j’appuis sur le switch et la! pas de son!!!...:-( (je precise que je n’ai pas de multimètre..
Degouté alors je tourne les pattes des transistors dans l’autre sens toujours pas de son losque j’enclenche la wha. La connerie me prend j’enleve tous les composants et la je detruit le pcb car assez dur a les retirer...😩 j’ai meme cassé la patte d’un tropical fish...bref degouté! Apres info sur les transistors fairchild 2N5172 la polarité est différente du BC109B’s et c’etait la probleme!!j’aurai du percuter avant....

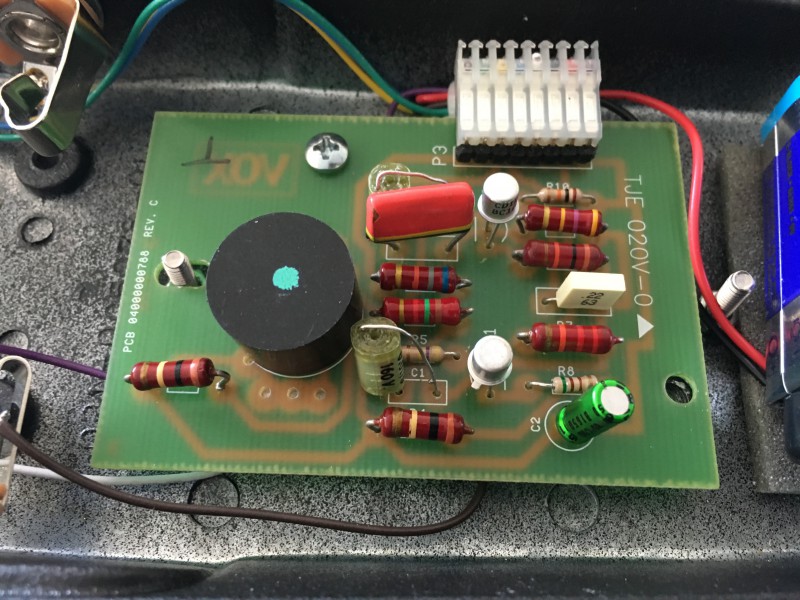

Du coup je reprend le pcb de ma vox usa et je remplace ts les composants et notamment les deux 5172 par deux BC109B’s...je branche et la je sort un super son de wha!😃 le son est plus present , ca sonne tres vintage, les aigu moins criard il ya aussi plus de basses.
Le son de la wha est quand meme largement amelioré reste maintenant a mettre un inducteur halo whipple et sera le top! Voici le resultat:
Pcb vox clyde

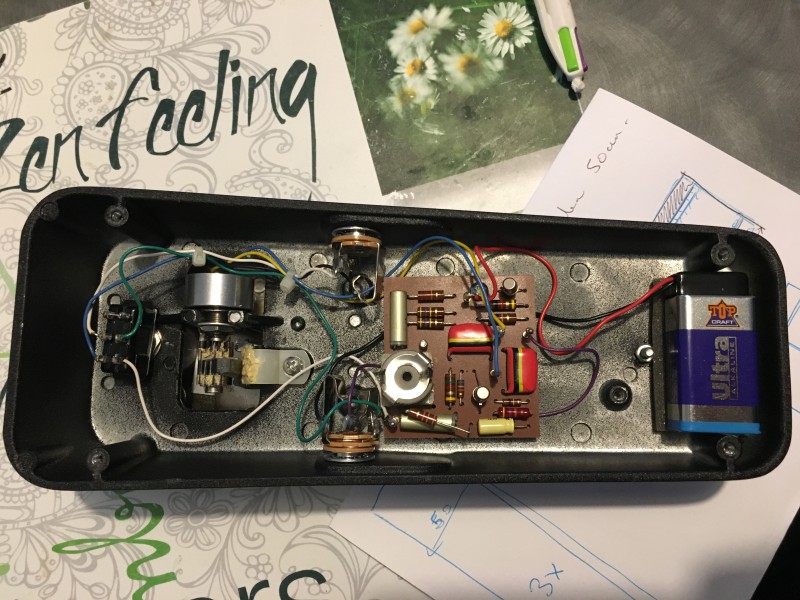

Suite a ca j’ai egalement recu le pcb de Jerry au usa
J’ai testé et monté sur ma wha et vraiment la aussi encore mieux car le halo a été minutieusement choisi!
Le son est tres present ,chaud, tres vintage!le son wha wha d’hendrix vodoo child est bien la!:-)
Du coup j’ai vendu le pcb que j’ai modifié a un amis qui l’a monté sur sa wha vox.Je lui installerai le whipple des reception.
Certaine clyde des annee 68 et 69 etait monté avec une resistance 33k sur le pcb c’est une 33K mais d’autres clyde etaient montes avec une 100K qui ameliorerai le vocal de la wha je pense la changer justement pour une 100k sur ma vox.

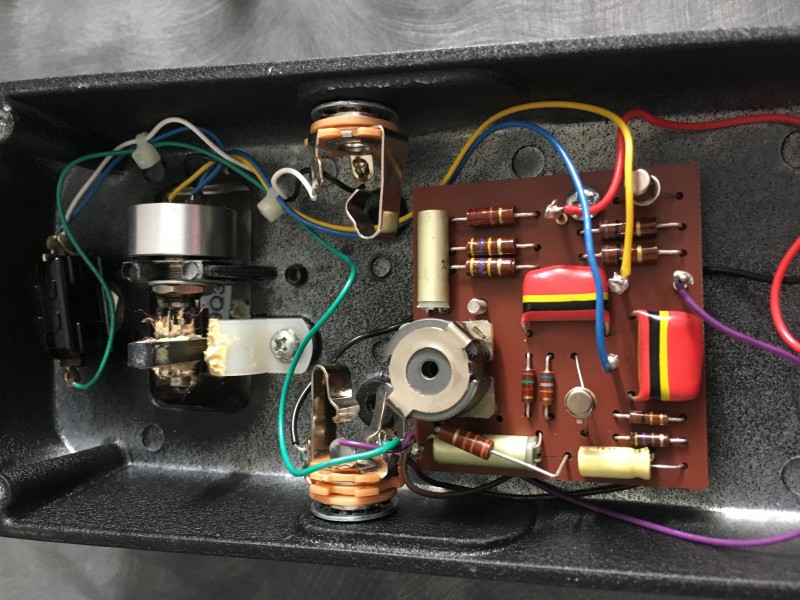

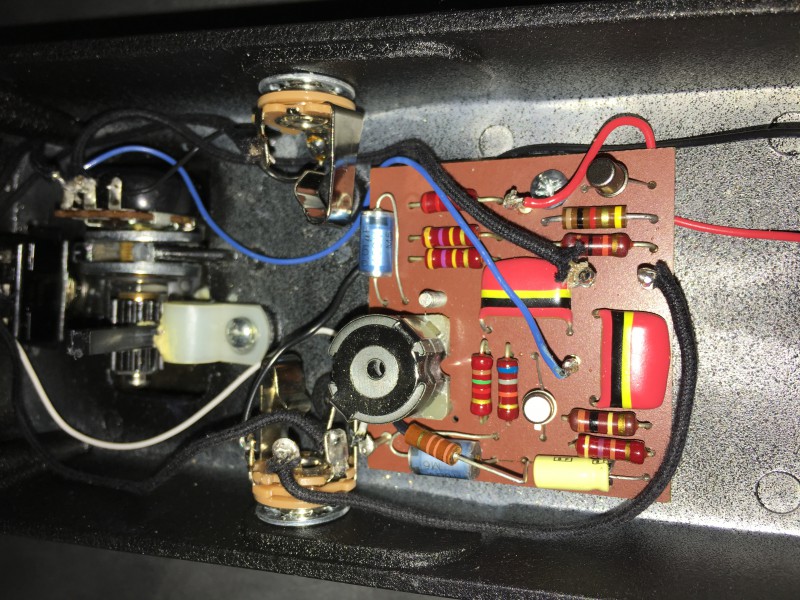

Vox Clyde McCoy


Pour la modif de ma wha j’attend un pot whipple 100K, je vais installer la prise alim 9v et elle sera tru bypass.
Je me tate a mettre des socket pour pouvoir tester different transistors , le pcb est monté avec un BC108A et un BC108C j’aimerai vraiment tester avec un BC109B(plus de gain je pense) et des 5172( son tres vintage)
Voila la suite bientot!!!;-)

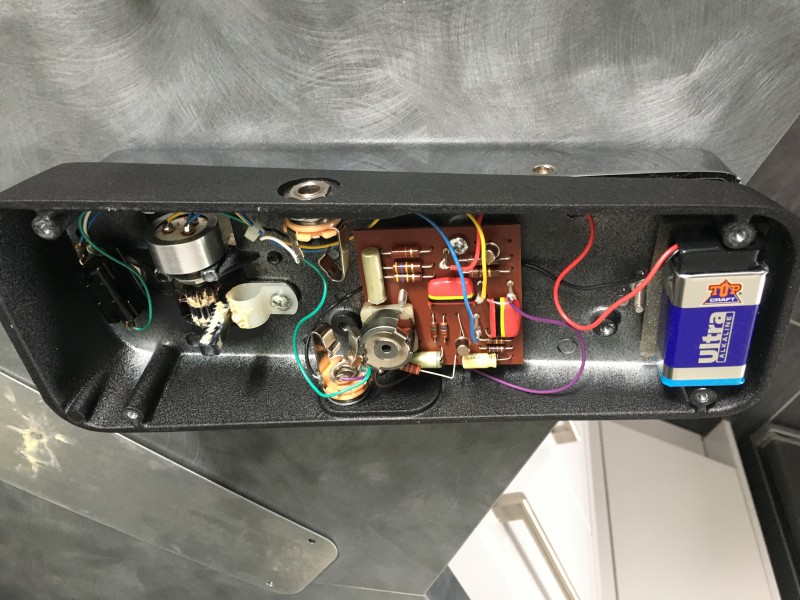

Vox Clyde McCoy
