Auteur | Message |
---|---|
ledube Special Total utilisateur ![]() Inscrit le: 17 Feb 04 Localisation: Barentin pas loin de Rouen (76) |
# Publié par ledube le 19 Apr 04, 15:10

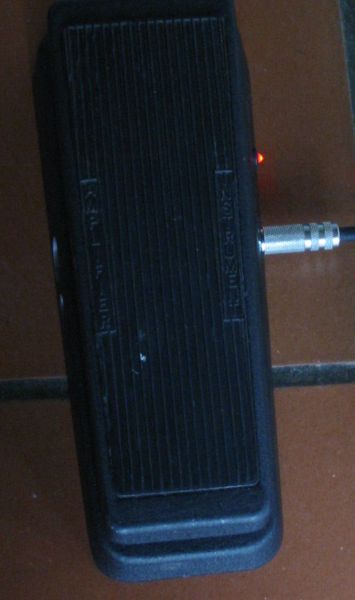

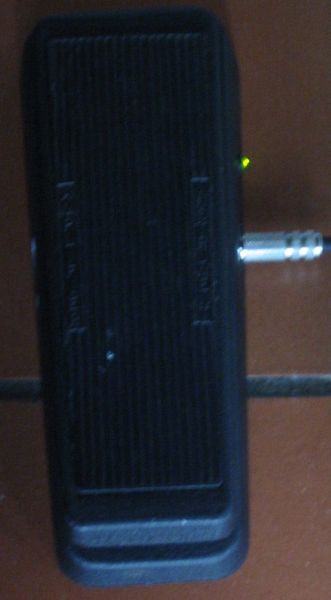

Pour les personnes qui auraient eu la bonne idée de mettre un switch 3pdt lors de la transformation en true bypass, je vous propose d'ajouter une led bicolore qui indiquera l'état de la pédale (vert = Bypass, rouge = wah-wah).

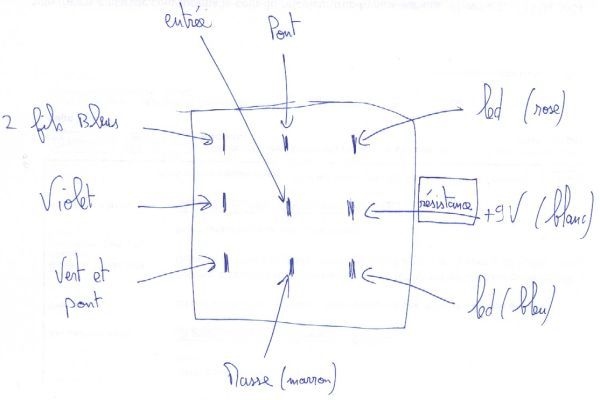

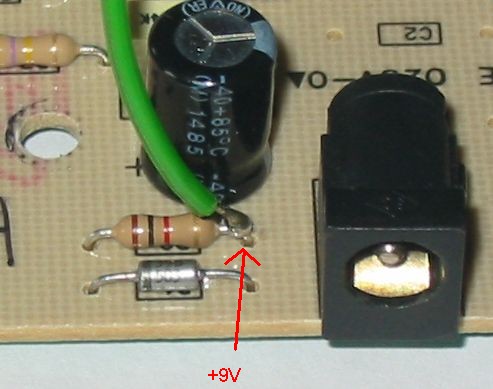

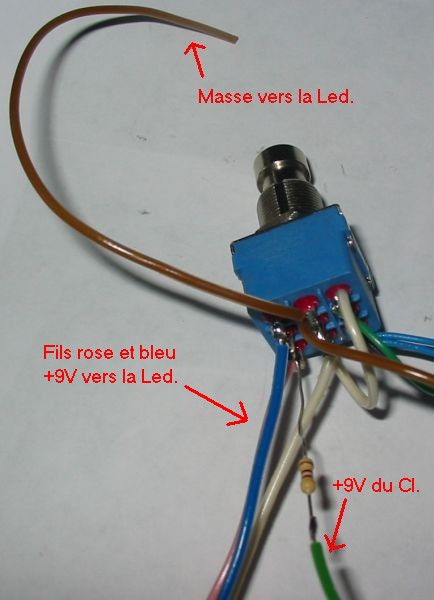

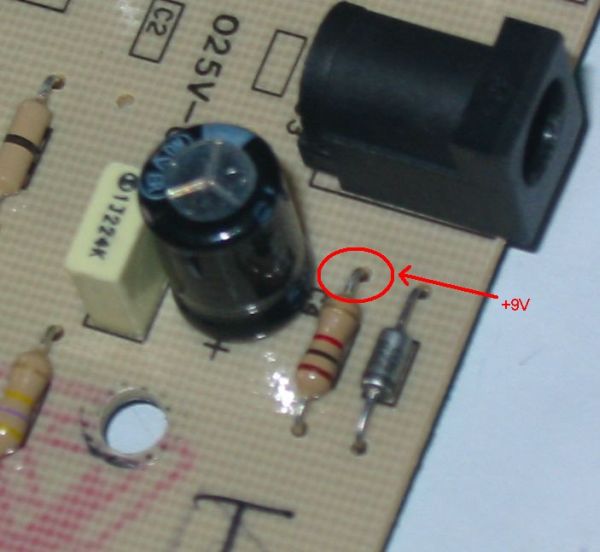

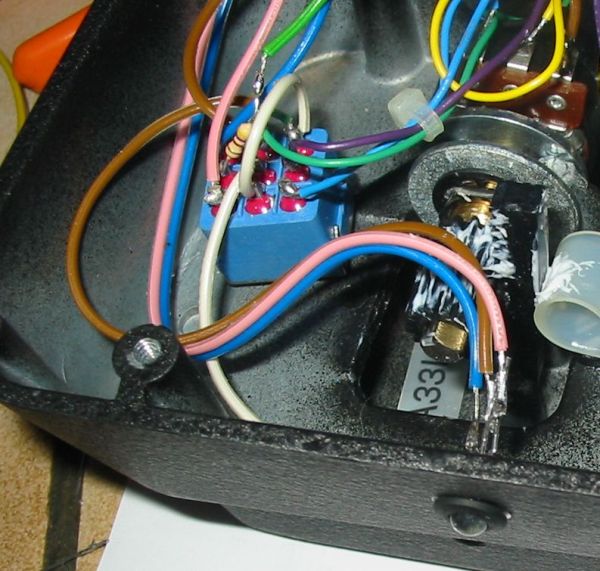

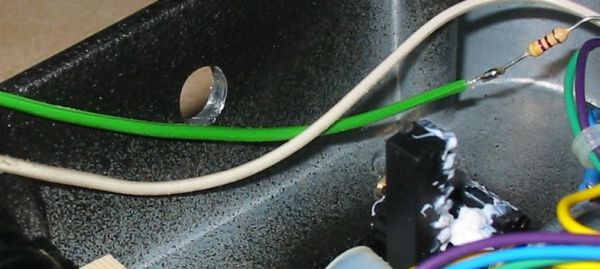

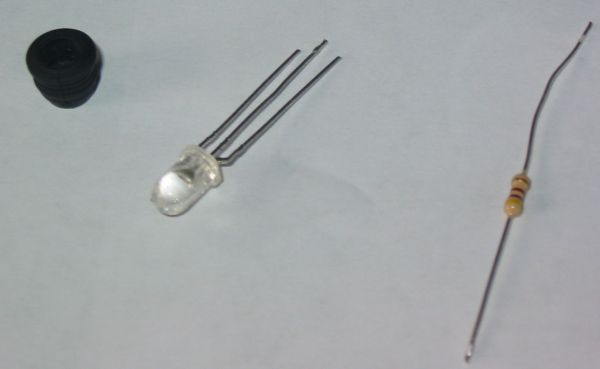

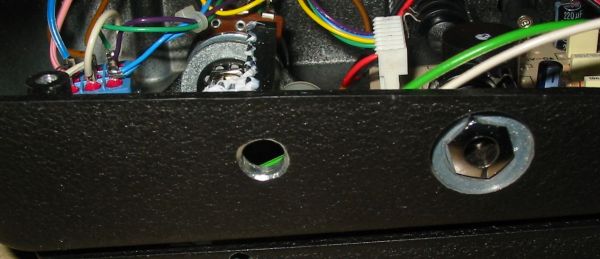

Niveau de difficulté: FACILE Les fournitures: - Dunlop GCB-95 True Bypass avec un switch de type 3pdt (c'est-à-dire avec trois voies) - Une Led bicolore - Un support de Led - Une résistance de 420 ohms (jaune, rouge, marron et or) - De la gaine thermorétractible (idée de sepullayer :wink ![]() La construction: On ouvre la pédale par le dessous en dévissant les 4 pads en caoutchouc, on dévisse les écrous des 2 jacks ainsi que la vis pour retirer le circuit. Il est plus facile de travailler si l'on retire le switch et le potard. ![]() On va utiliser les trois dernières pattes du switch pour monter notre led. ![]() Afin de protéger la Led, nous allons souder la résistance sur le plot du milieu (on peut lui raccourcir les pattes) et souder un fil sur chaque plot restant (ici bleu et rose). Si vous respectez cette implantation, le fil rose sera le mode wah-wah et le fil bleu le mode Bypass. ![]() Il faut maintenant trouver du 9v et une masse. Pour la masse, on ne va pas aller la chercher très loin, il y en a une sur le fil marron du switch. Il suffit juste de souder un nouveau fil sur ce plot. Pour le 9 volts, il va falloir aller le chercher sur la platine au niveau de cette résistance (attention, je n'ai pas testé la présence de 9 volts en cas d'utilisation d'une alimentation externe mais logiquement il doit toujours être là !) ![]() On soude un fil entre cette patte et la résistance que nous venons de souder sur le switch (fil vert sur la photo) ![]() ![]() On peut maintenant percer un trou pour fixer la Led Pour cela on utilise un forêt métal de 8. Si vous ne possédez pas de perceuse en colonne, il est préférable de commencer avec un premier trou de plus faible diamètre. ![]() ![]() On fixe le support led. ![]() Ne reste plus qu'à souder la Led et à la fixer (le fil rose est à souder du côté où la Led est biseauté). Comme l'a suggéré sepullayer, on peut mettre de la gaine thermorétractible pour éviter tout court circuit. ![]() ![]() On replace la platine, le potard et le switch. ![]() Et voila, y a plus ka fermer !! L'ensemble fini: ![]() Mode Bypass. ![]() Mode Wah-wah. Bilan: Les + + Le prix + La facilité + D'un coup d'œil on connaît le mode enclenché Les - - Il faut avoir pensé a mettre un switch 3 voies lors du passage en true bypass. _________________ ¤ Membre du Sovtek User's Club ¤ |
Haut | ![]() ![]() |
SkYwAlKeR85 Custom Total utilisateur ![]() ![]() Inscrit le: 22 Oct 03 Localisation: Longeville sur Mer (85, France) |
# Publié par SkYwAlKeR85 le 19 Apr 04, 17:08
Toutes mes félicitations ledube!
ça c'est du grand bricolage dans les règles de l'art!!! snif... ça lui va si bien le vert et le rouge... CHAPEAU! ++ _________________ METAL UP YOUR ASS !!!!! Une belle Jackson � vendre --> https://www.guitariste.com/forums/(...)53510 Mon MySpace --> http://www.myspace.com/lulu085 Mon Youtube --> https://www.youtube.com/user/Lucio085 "CARTOON POWA" !!! : (en construction ;)) m/ |
Haut | ![]() ![]() |
Azertymat Vintage Top utilisateur ![]() ![]() Inscrit le: 24 Aug 03 Localisation: Paris (France) |
# Publié par Azertymat le 19 Apr 04, 17:49
Terrible. Je vais me le faire.
|
Haut | ![]() ![]() |
ledube Special Total utilisateur ![]() Inscrit le: 17 Feb 04 Localisation: Barentin pas loin de Rouen (76) |
# Publié par ledube le 19 Apr 04, 17:57
SkYwAlKeR85 a écrit : Toutes mes félicitations ledube! ça c'est du grand bricolage dans les règles de l'art!!! snif... ça lui va si bien le vert et le rouge... CHAPEAU! ++ On peut expliquer cet excès d'enthousiasme par le fait qu'il n'y a pas encore si longtemps cette pédale appartenait encore à SkYwAlKeR85 !! Azertymat a écrit : Terrible. Je vais me le faire. On est presque voisin en plus _________________ ¤ Membre du Sovtek User's Club ¤ |
Haut | ![]() ![]() |
shaddo Special Total utilisateur ![]() Inscrit le: 07 Jan 04 Localisation: Lorraine |
# Publié par shaddo le 19 Apr 04, 23:13
Simple et efficace .............. donc INDISPENSABLE !
Bravo. |
Haut | ![]() ![]() |
sepullayer Custom Cool utilisateur ![]() Inscrit le: 04 Nov 03 Localisation: lyon |
# Publié par sepullayer le 20 Apr 04, 23:23
un truc pas mal et pas cher serais de rajouter de la gaine thermorétractable sur les pattes et les soudures (de la led), comme ça même si ça bouge pas de rique de cours-jus
|
Haut | ![]() ![]() |
JMP72 Custom Cool utilisateur ![]() Inscrit le: 03 Dec 03 Localisation: Québec |
# Publié par JMP72 le 23 Apr 04, 23:43
super!
je voulais exactement faire ça mais je ne savais pas comment... lol faut je le fasse |
Haut | ![]() ![]() |
ledube Special Total utilisateur ![]() Inscrit le: 17 Feb 04 Localisation: Barentin pas loin de Rouen (76) |
# Publié par ledube le 25 Apr 04, 16:46
sepullayer a écrit : un truc pas mal et pas cher serais de rajouter de la gaine thermorétractable sur les pattes et les soudures (de la led), comme ça même si ça bouge pas de rique de cours-jus Ajouté _________________ ¤ Membre du Sovtek User's Club ¤ |
Haut | ![]() ![]() |
JMP72 Custom Cool utilisateur ![]() Inscrit le: 03 Dec 03 Localisation: Québec |
# Publié par JMP72 le 18 May 04, 00:47
euh j'ai une question, si on prend un LED d'une seul couleur es-ce que la résitance sur le 9v change???
|
Haut | ![]() ![]() |
ledube Special Total utilisateur ![]() Inscrit le: 17 Feb 04 Localisation: Barentin pas loin de Rouen (76) |
# Publié par ledube le 18 May 04, 13:52
JMP72 a écrit : euh j'ai une question, si on prend un LED d'une seul couleur es-ce que la résitance sur le 9v change???Pour simplifier : led rouge : 1.6v led verte : 1.7v ou 2.4v led jaune : 2.4v led bleue : 3v led bicolore : 2.2v i < 2mA (i varie en fonction de la couleur) aux bornes des led. On a 9 v donc d'après u=ri r=u/i=(9-1.6)/.01=740 ohm pour du rouge et ainsi de suite... Si on garde 420 ohm. i=u/r=(9-2.2)/420=16mA<20mA , ca passe aussi mais ca flash !! Ceci dit; vu le prix d'une led bicolore n'hésite pas. En plus si tu utilises des piles ca te permet de savoir si ta wah est branchée. Espérant ne pas avoir écrit de bêtises... _________________ ¤ Membre du Sovtek User's Club ¤ |
Haut | ![]() ![]() |
JMP72 Custom Cool utilisateur ![]() Inscrit le: 03 Dec 03 Localisation: Québec |
# Publié par JMP72 le 18 May 04, 14:01
ledube a écrit : JMP72 a écrit : euh j'ai une question, si on prend un LED d'une seul couleur es-ce que la résitance sur le 9v change???Pour simplifier : led rouge : 1.6v led verte : 1.7v ou 2.4v led jaune : 2.4v led bleue : 3v led bicolore : 2.2v i < 2mA (i varie en fonction de la couleur) aux bornes des led. On a 9 v donc d'après u=ri r=u/i=(9-1.6)/.01=740 ohm pour du rouge et ainsi de suite... Si on garde 420 ohm. i=u/r=(9-2.2)/420=16mA<20mA , ca passe aussi mais ca flash !! Ceci dit; vu le prix d'une led bicolore n'hésite pas. En plus si tu utilises des piles ca te permet de savoir si ta wah est branchée. Espérant ne pas avoir écrit de bêtises... ?: pour simplifier??? loll bin j'aime mieu pas mettre de LED bicolore parce que c'est sur une Fuzz Face que je veut en mettre un... |
Haut | ![]() ![]() |
ledube Special Total utilisateur ![]() Inscrit le: 17 Feb 04 Localisation: Barentin pas loin de Rouen (76) |
# Publié par ledube le 18 May 04, 15:27
JMP72 a écrit : ?: pour simplifier??? loll bin j'aime mieu pas mettre de LED bicolore parce que c'est sur une Fuzz Face que je veut en mettre un...Quoi je ne suis pas clair Dans ce cas fais juste attention que ton alimentation soit bien en 9V et si oui garde 740ohm sinon r=(u-uled)/i ca y est je recommence _________________ ¤ Membre du Sovtek User's Club ¤ |
Haut | ![]() ![]() |
Bluesy49 Special Cool utilisateur ![]() Inscrit le: 23 May 04 Localisation: Lille (59, France) |
# Publié par Bluesy49 le 03 Jun 04, 23:59
Bien ton descriptif et les photos ,,,,,,
Je compte faire pareil sur ma Wha VOX,,,je pense que c'est le même travail |
Haut | ![]() ![]() |
ledube Special Total utilisateur ![]() Inscrit le: 17 Feb 04 Localisation: Barentin pas loin de Rouen (76) |
# Publié par ledube le 04 Jun 04, 19:00
Bluesy49 a écrit : Bien ton descriptif et les photos ,,,,,,Je compte faire pareil sur ma Wha VOX,,,je pense que c'est le même travail Oh la !!! ne hurle pas comme ca Effectivement ca doit pas être beaucoup plus difficle. Faut juste un inter à plusieurs voies, trouver un + et un -, et recalculer la valeur de la résistance si c'est pas du 9 volts. _________________ ¤ Membre du Sovtek User's Club ¤ |
Haut | ![]() ![]() |
McColson Custom Top utilisateur ![]() ![]() Inscrit le: 10 Nov 02 Localisation: Coulommiers |
# Publié par McColson le 04 Jun 04, 19:24
_________________ Projet G5 : http://www.projetg5.com "Je vais allez habiter en Théorie car tout marche parfaitement bien en Théorie" |
