Modification du fame Memphis Blues ( road to 5e3 )

Aller à la page: 1
  • Publié dans ampli
Auteur Message
Solariste
Inscrit le: 12 Aug 17
Localisation: France

Bonjour,

Je crée ce topic afin de trouver de l'aide pour modifier mon fame Memphis Blues.
En effet cette ampli bien que sympathique, ne produit aucun overdrive 👎 le son bien que vintage et globalement bon d'origine, ne tord jamais !
Le but de ce topic est de trouver un moyen d'obtenir un overdrive une fois l'ampli poussé !

Mes constatations :

1° l'ampli réagit comme un 5e3 au niveau des commandes ( interactions des commandes de volume sur le son général).

2° le chargement des lampes influence effectivement le gain ( volume )du circuit mais n'est pas suffisant pour obtenir un overdrive 👎

3° l'installation d'un haut parleur alnico a faible rendement permet de drastiquement baisser le volume sonore de l'ampli, mais n'aide aucunement à obtenir un overdrive.

Conclusion j'ai besoin d'aide pour changer les valeurs des composants afin d'obtenir le résultat recherché.

J'intègre volontiers que le fait d'utiliser un overdrive en façade de l'ampli et la meilleure des solutions mais j'aimerais faire tordre cet ampli sans l'aide d'effet.

L'ampli bien entendu chinois est monté sur circuit imprimé. Le circuit ne doit je pense pas être drastiquement différents du schéma d'un 5e3.
Je n'ai à ce jour trouvé aucun shéma de l'ampli.

Je vais poster des photos du circuit une fois l'ampli démonté.

Je compte sur les as du mod pour me donner un coup de main

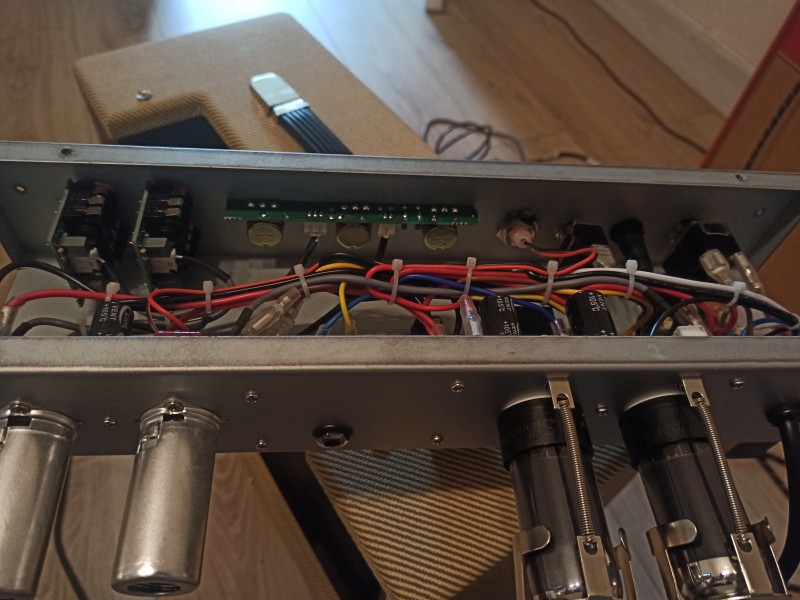

L'ampli en question
Haut
Alerter un moderateur
Solariste
Inscrit le: 12 Aug 17
Localisation: France

L'ampli est composé de plusieurs circuits :
Deux platines d'entrée
Une platine de pré-ampli
Une platine d'amplification
Une platine pour les potentiomètres

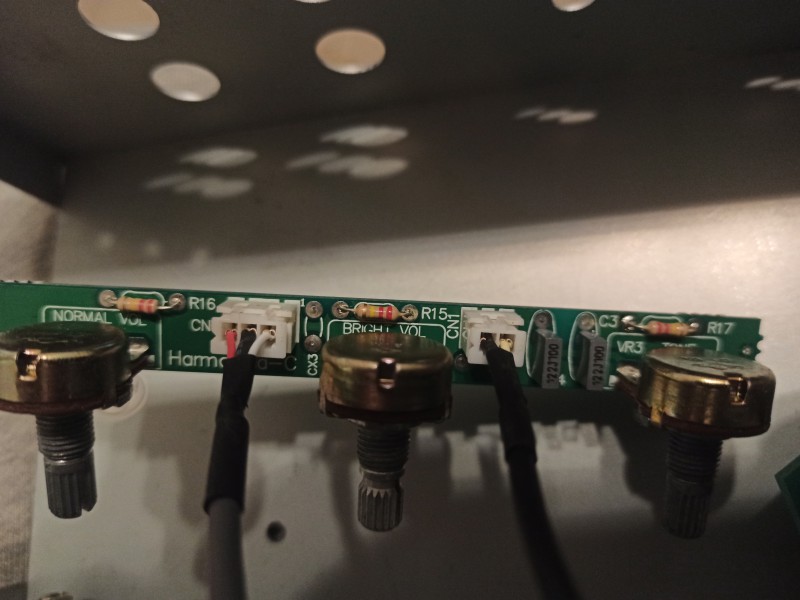

Circuit des potentiomètres

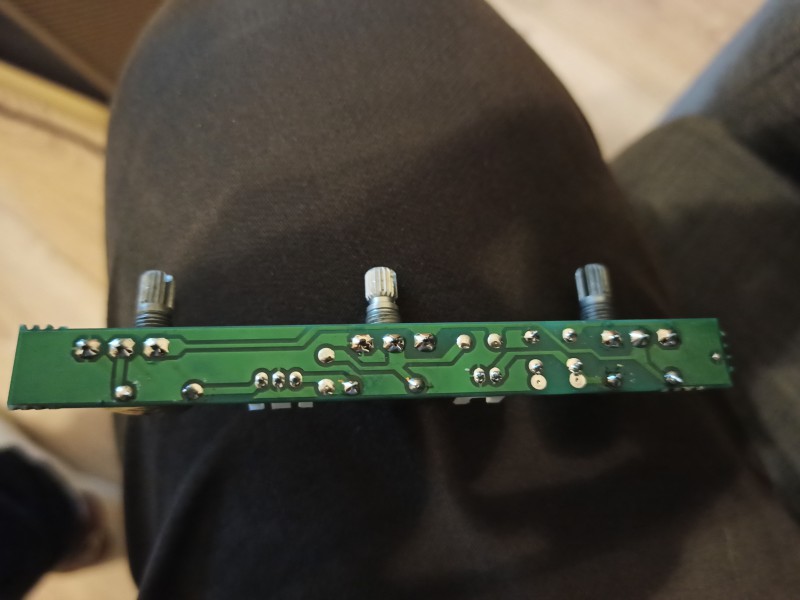

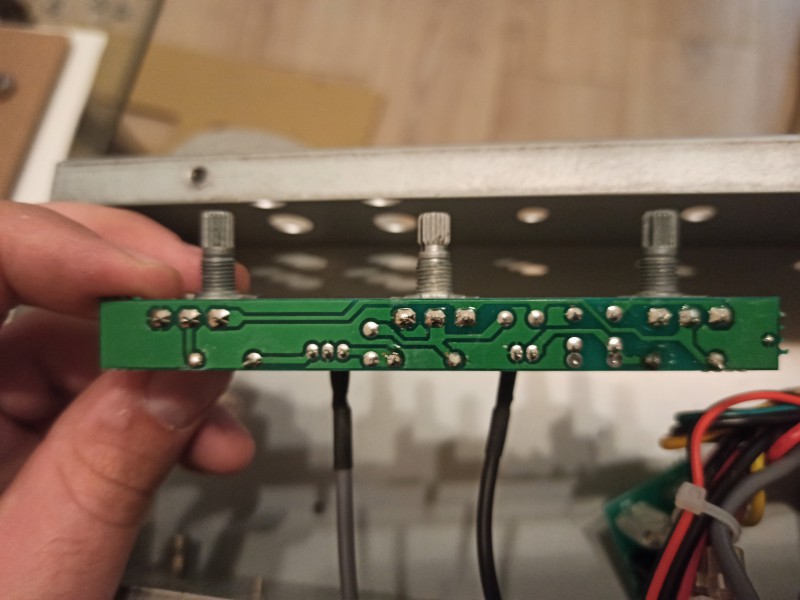

Verso platine potentiomètres

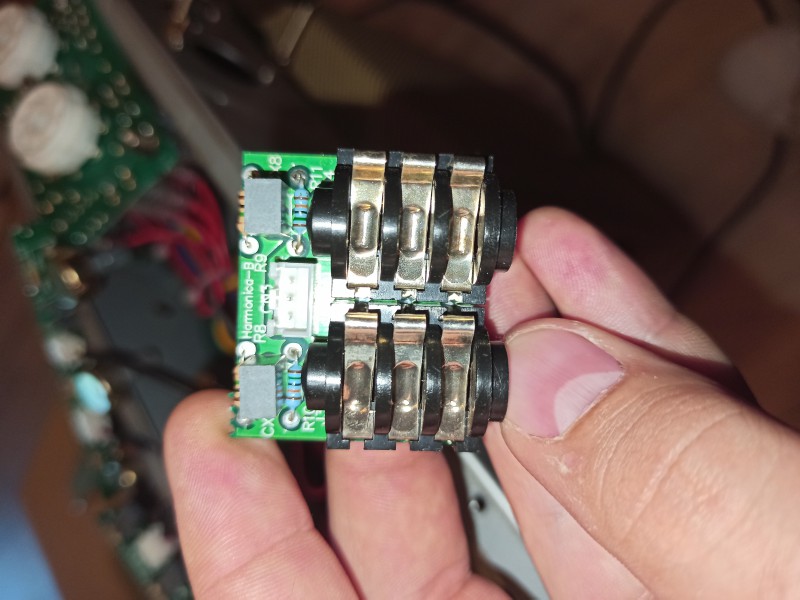

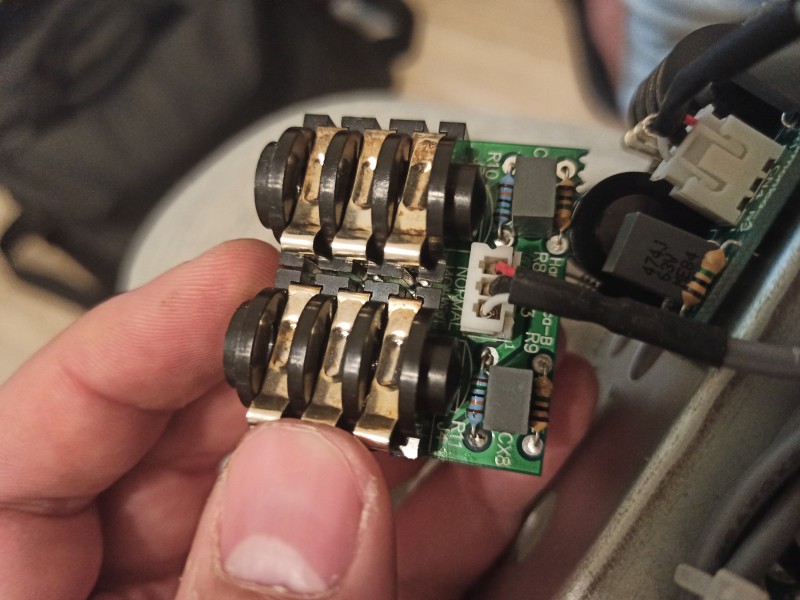

Circuit in normal

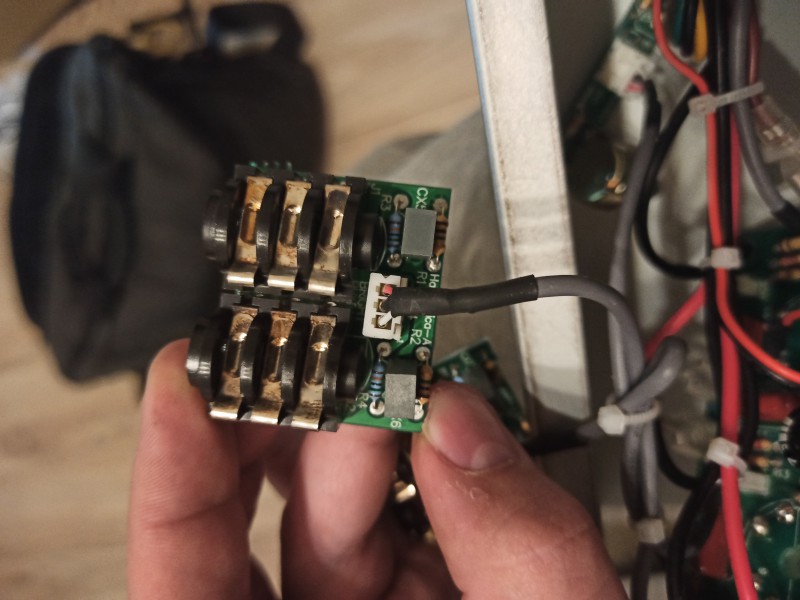

Circuit in bright

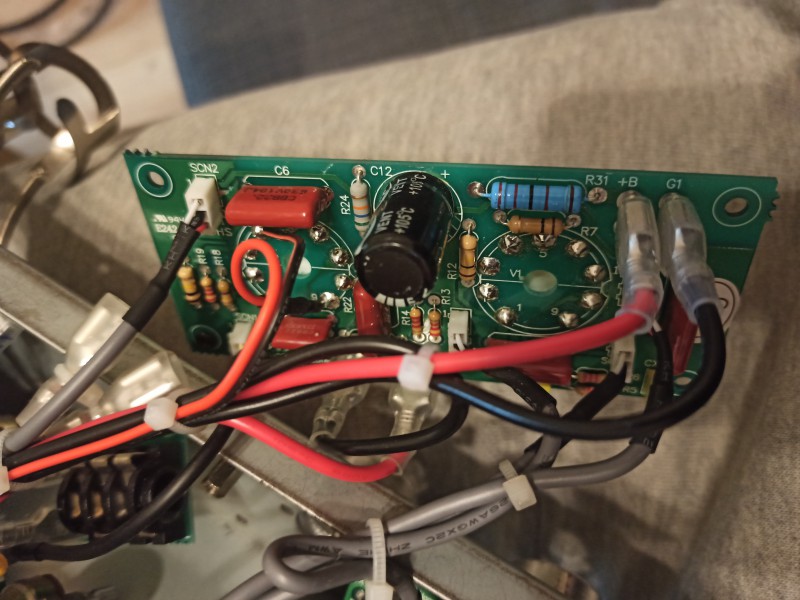

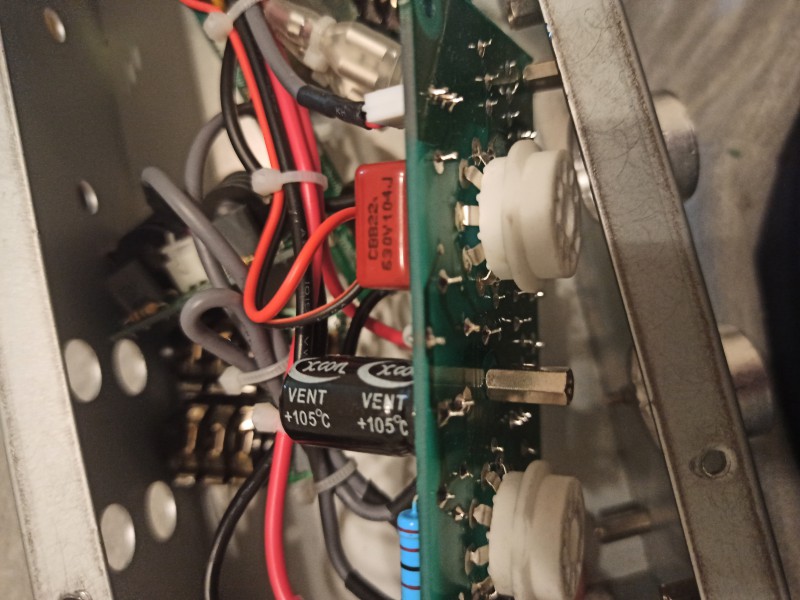

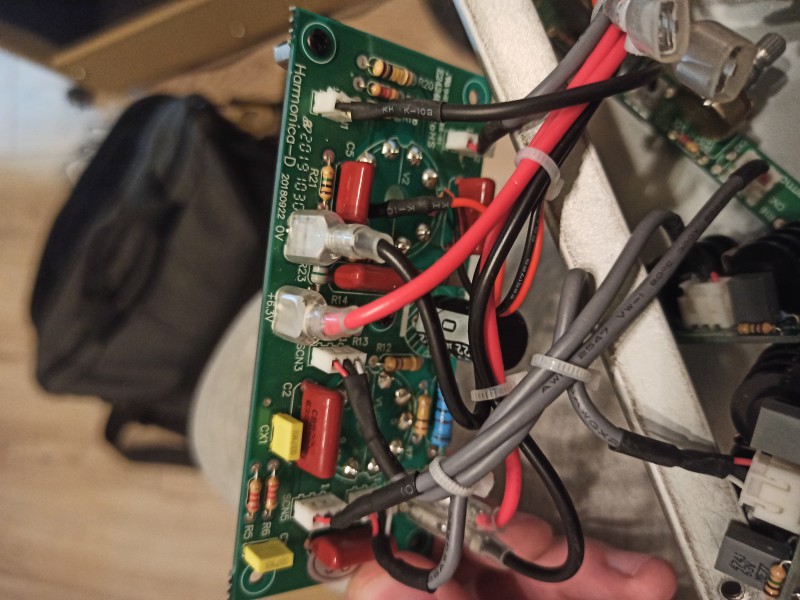

Circuit de pré-ampli

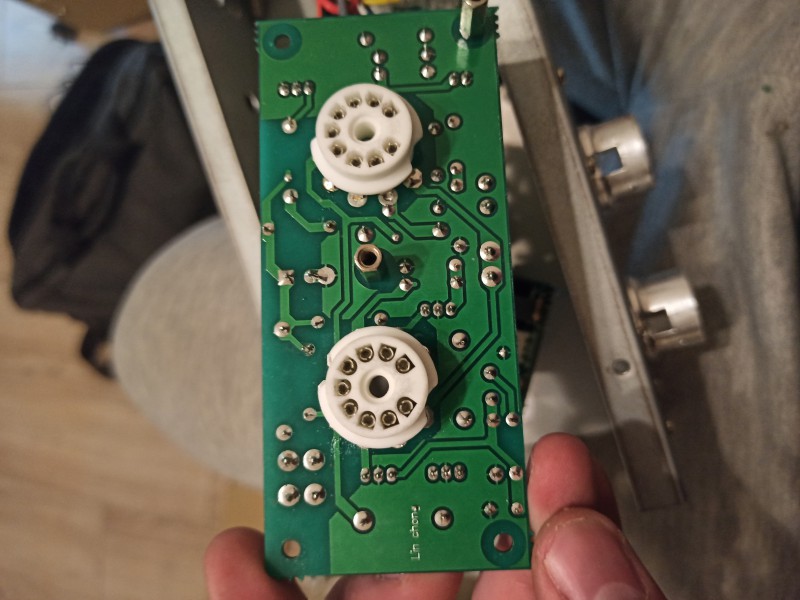

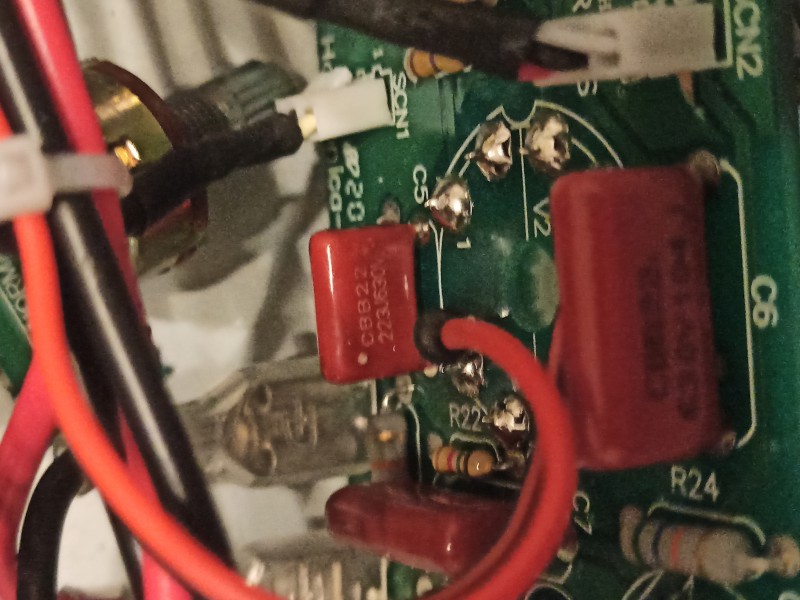

Preamp


Preamp


Preamp


Preamp

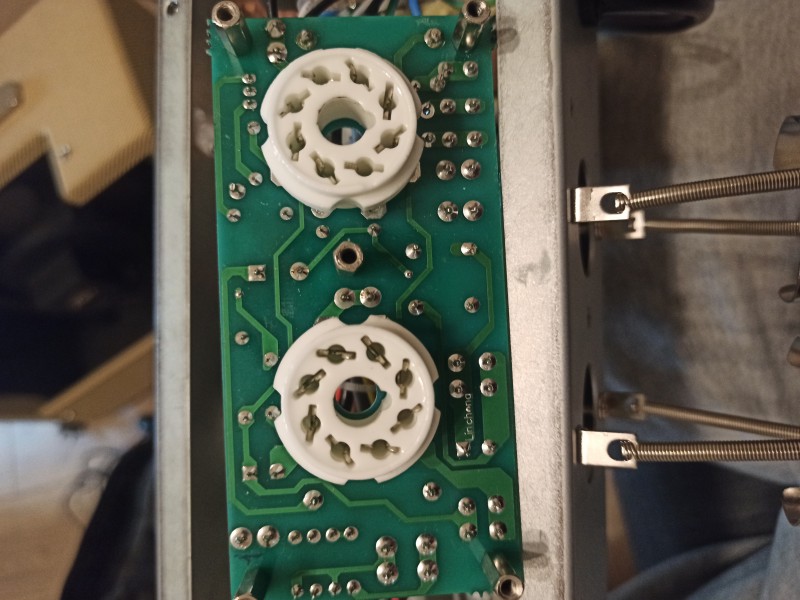

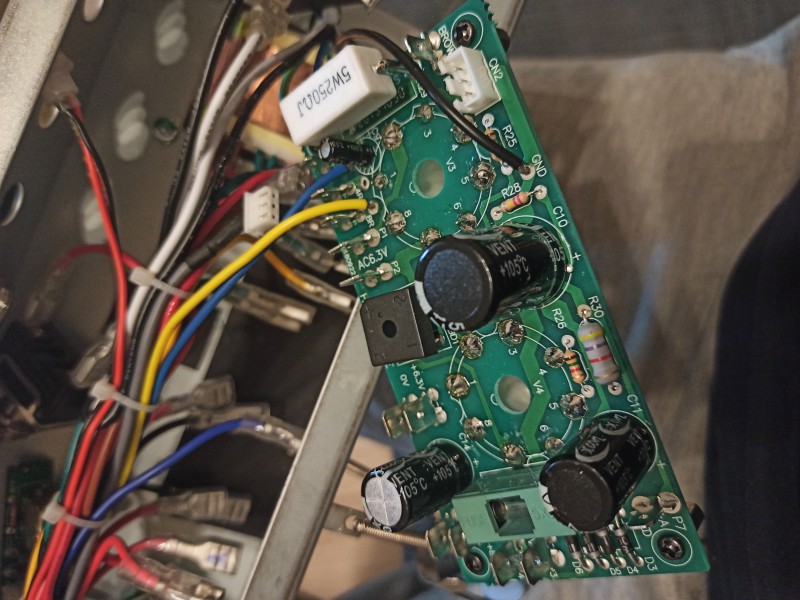

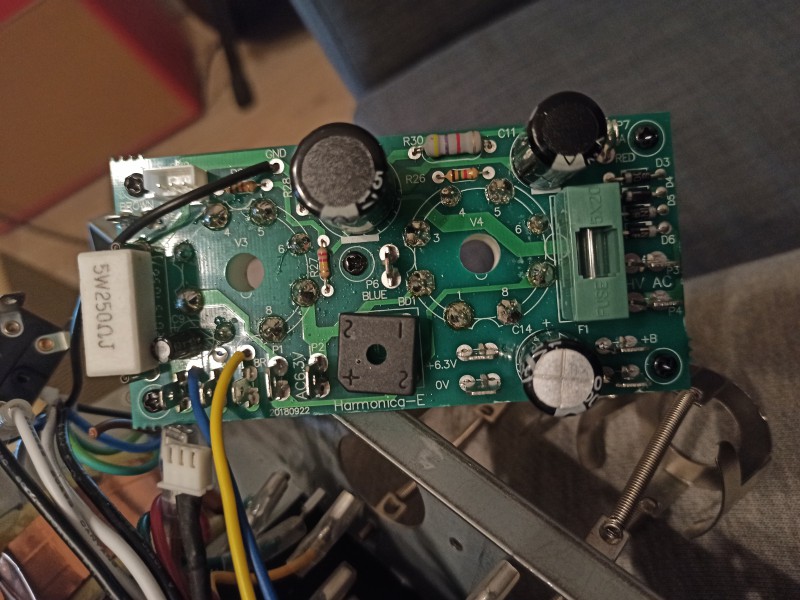

Amp 6v6


Amp 6v6


Amp 6v6


Une idée pour faire grogner l'ampli ?
Haut
Alerter un moderateur
ChopSauce
Custom Cool utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

Il y a plein de solutions pour faire grogner l'ampli, mais peut-être se rapprocher du circuit d'origine est un premier objectif ?

On voit bien-sûr des trucs "bizarres" et différents de l'origine, dont les résistances sur les plaques de potentiomètres, qui semblent diminuer le signal - pour commencer - mais comme je te l'avais dit, les images hébergées sur le site sont réduites en taille et si tu ne décoches pas - exprès - la case "héberger les images sur le forum" tu seras limité en taille et en défintion.

EDIT : et le tone fonctionne "normalement" ?
Haut
Alerter un moderateur
corto30
Custom Top utilisateur

Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

- y'a beaucoup de diodes sur le pcb des tubes de puissance... non ?
- une 'boucle d'effets' pour greffer un boost derriere le preamp c'est faisable ?

_________________
Nutrisco et Extinguo
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Le 6.3V est redressé pour le préamp... D"où les 4 diodes HT et le pont 6V...

_________________
Qu'est ce que j'avance vite dans mon boulot depuis que je ne vais plus sur backstage !
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Recherche un vieux Magnatone série 2xx ou 4xx. Faire offre !
Haut
Alerter un moderateur
ChopSauce
Custom Cool utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

Un boost ? A base de quoi : de MOSFET ?

C'est une possibilité, mais vu qu'il y a des résistances semble-t-il en pont diviseur de tension, autant commencer par virer ces atténuateurs, non ?

Ce serait ponter les résistances R15 & R16(*) par des fils - genre deux pinces croco et un bout de cable, tester un canal - mais j'aimerais bien voir ce qu'il y a en dessous du connecteur du cable noir ...
(dans l'ombre)



... à quoi correspondent exactement les connections entre les potentiomètres de volume bright et de tone ...



ça et les valeurs des potentiomètres ...
___

(*) Voire R17, mais ces condensateurs ... de 22nF ?

Je peine à croire que le contrôle de tonalité fonctionne comme sur un 5E3 ...
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Tu peux retracer le circuit des potards, il n'y a pas beaucoup de composants et on voit bien les pistes (moi j'ai la flemme...) . Les 220k je pense résistances de mix entre les deux canaux... Elles ne bouffent pas beaucoup de signal.

_________________
Qu'est ce que j'avance vite dans mon boulot depuis que je ne vais plus sur backstage !
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Recherche un vieux Magnatone série 2xx ou 4xx. Faire offre !
Haut
Alerter un moderateur
ChopSauce
Custom Cool utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

Oui, même moi je pourrais - si je voyais les connections sous les condensateurs ...
(parceque je vois des connections sur l'envers mais de composants au-dessus)

Mes lunettes sans doute, il me faudrait des plus grosses images ...

Résistances de mix les 220k ?

De ce que je vois, ce ne sont pas des résistances de grille mais des ponts diviseurs de tension qui atténueraient d'au moins 25% : les deux conducteurs du coax gris sont connectés aux balais des potentiomètres via les deux résistances.
Haut
Alerter un moderateur
Solariste
Inscrit le: 12 Aug 17
Localisation: France

ChopSauce a écrit :
Un boost ? A base de quoi : de MOSFET ?

C'est une possibilité, mais vu qu'il y a des résistances semble-t-il en pont diviseur de tension, autant commencer par virer ces atténuateurs, non ?

Ce serait ponter les résistances R15 & R16(*) par des fils - genre deux pinces croco et un bout de cable, tester un canal - mais j'aimerais bien voir ce qu'il y a en dessous du connecteur du cable noir ...
(dans l'ombre)



... à quoi correspondent exactement les connections entre les potentiomètres de volume bright et de tone ...



ça et les valeurs des potentiomètres ...
___

(*) Voire R17, mais ces condensateurs ... de 22nF ?

Je peine à croire que le contrôle de tonalité fonctionne comme sur un 5E3 ...



Merci a tous pour vos messages !!
Alors pour le circuit des potentiomètres :
A gauche potards vol au milieu le potards bright et a gauche le tone !
Les trois potards sont des b1m.

J'ai acheté des pinces crocodiles aujourd'hui afin de faire des tests de pontage.

J'ai décroché la case d'hébergement des photos ! Mieux pour le visu ?
Haut
Alerter un moderateur
Solariste
Inscrit le: 12 Aug 17
Localisation: France

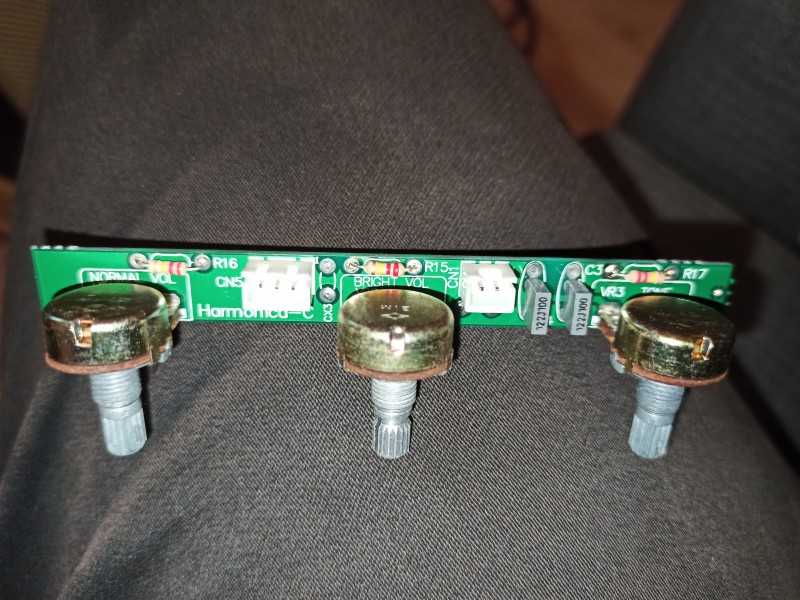

Recto


Verso

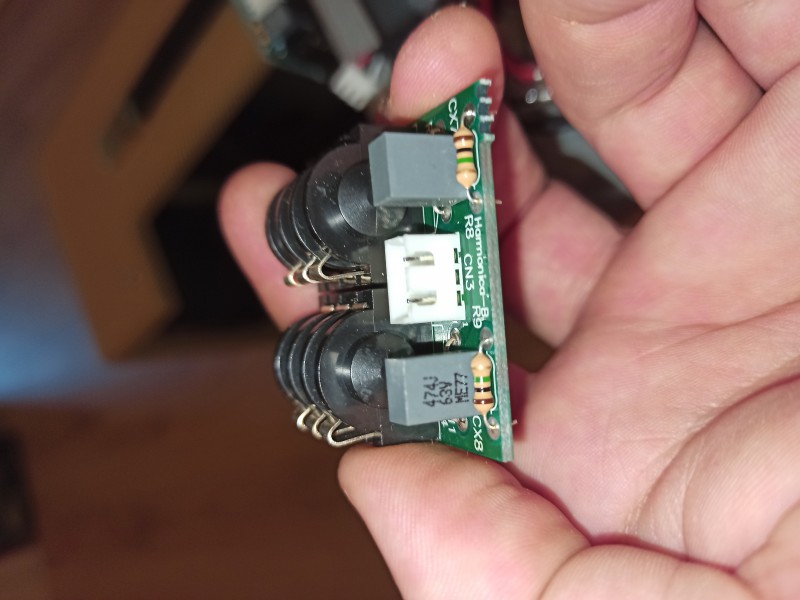

Circuit in normal


Circuit in normal

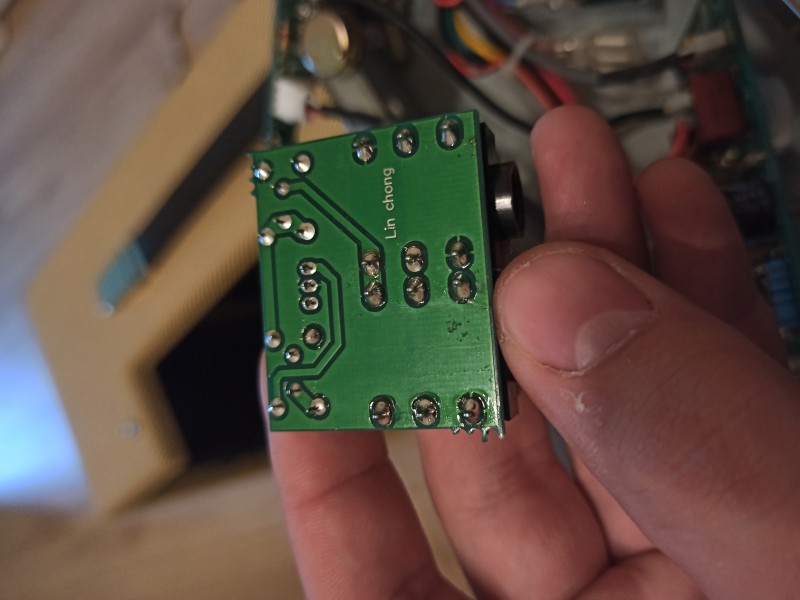

Verso in normal


Pareil je me demande bien à quoi peuvent servir cx7 et cx8 474 j sur un input ?
Haut
Alerter un moderateur
