Montage tone push-pull (changement de condo)/50wiring

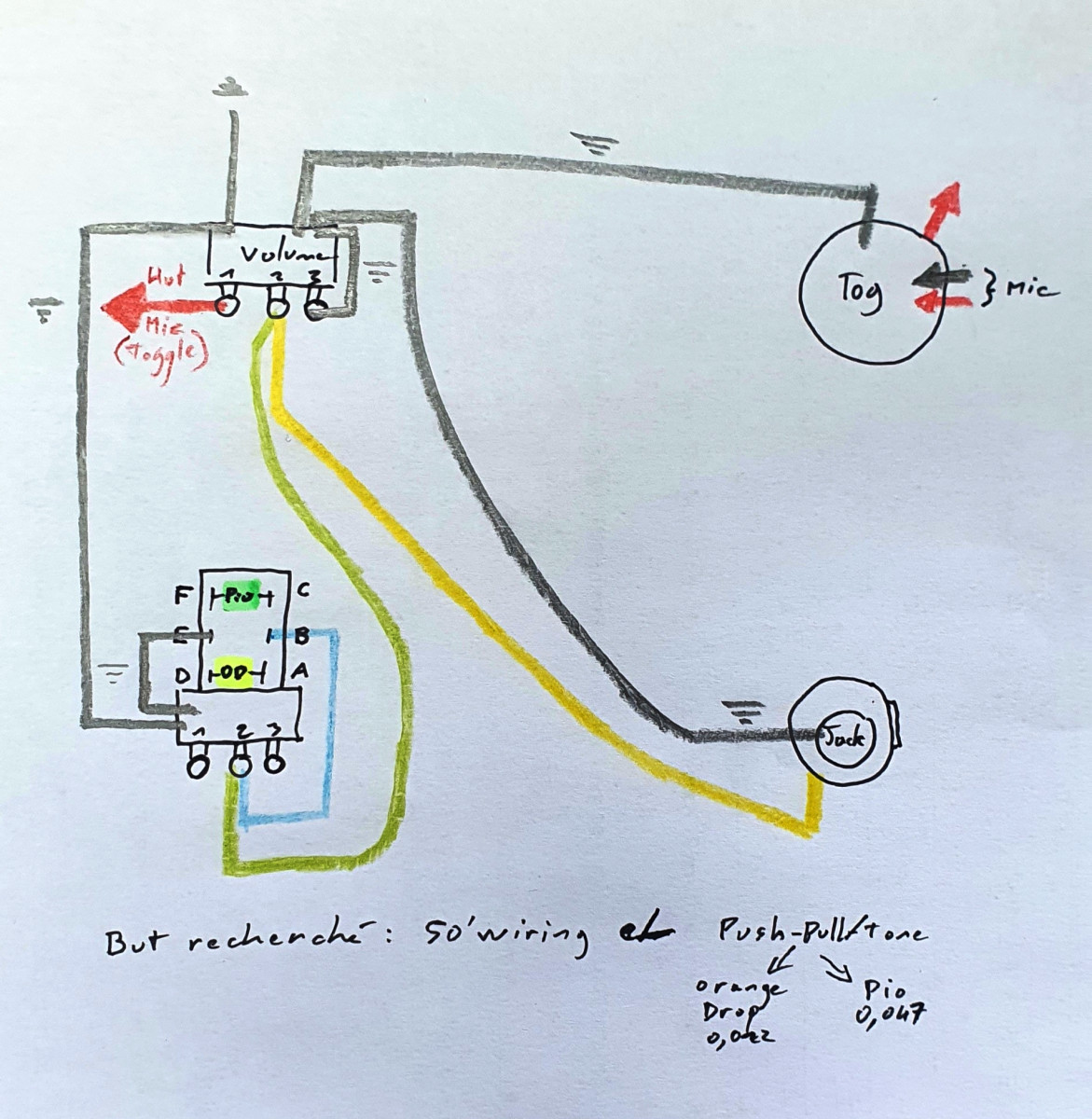

Y'a qu'une erreur sur ce schéma, niveau potard de Tone : déplace le câble vert sur la patte 3.

OK. Dois-je quand même relier un des plots du tone à la masse ? N°2 de mon schema ?

non pas sur le tone , il est câblé en résistance variable et tu as la connexion a la masse après le condensateur , tu ne comprends pas bien le plan de seymour duncan ?

J'ai du mal à articuler les branchements du pushpull du tone et le 50s wiring (schéma ci joint). Mes humbuckers n'ont que 2 fils.

Si c'était le cas je ne t'aurais pas dit qu'il y avait qu'une seule erreur, tu ne penses pas ?
Donc non, juste la connexion à déplacer (comme je te l'avais déjà indiqué la première fois).

OK, je pars là dessus Fenson66. Je teste ça et vous tient au courant. Merci

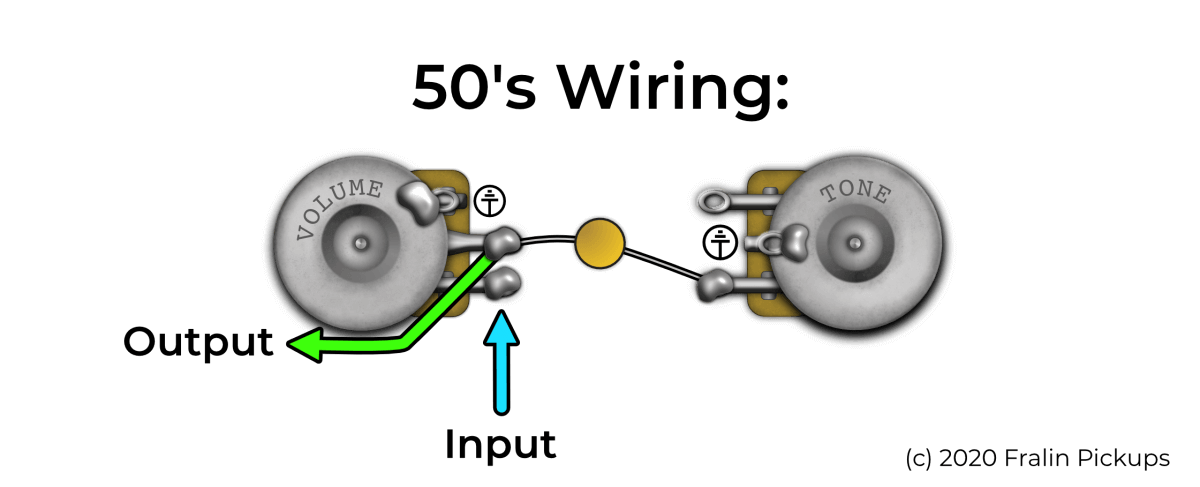

Il y a plusieurs façon de connecter un condensateur sur un potard. Le câblage 50 c'est juste le changement de position du potard de Tone dans le circuit.

En ce qui te concerne, la base de ton schéma est celle-ci :




Et je ne vois pas ce que tes micros viennent faire dans cette équation, leur nombre de fil ne change rien au câblage des potards.

Avoir le condensateur et après la résistance variable ou l inverse j'imagine que c est "équivalent" non ?
Il suffit de suivre un plan juste sinon bricobb autre que le seymour si c est pas clair .
Celui de fenson est très bien et très clair , pour le câblage en 50's ou pas c est juste au niveau de la ou tu branche le tone soit a l entrée du potar volume ou a la sortie du potar volume .

Je fais un retour dès que j'ai fait les modifications indiquées. Merci pour vos remarques et conseils.
