Potard volume qui ne fonctionne pas alors que tout est soudé

Bonjour à tous,

J'ai acheté une guitare de la marque Fernandes d'occasion mais j'ai une mauvaise surprise : la course du potard de volume ne fonctionne pas. J'ai donc le son de ma guitare toujours à fond. En revanche, mes 2 autres potards fonctionnent.
Pouvez-vous m'aider s'il vous plaît ?

Je vais vous montrer l'électronique, peut-être que vous verrez quelque chose qui ne va pas. Attention : la guitare a un sustainer, ce qui la rend assez compliquée avec tous les nombreux fils.

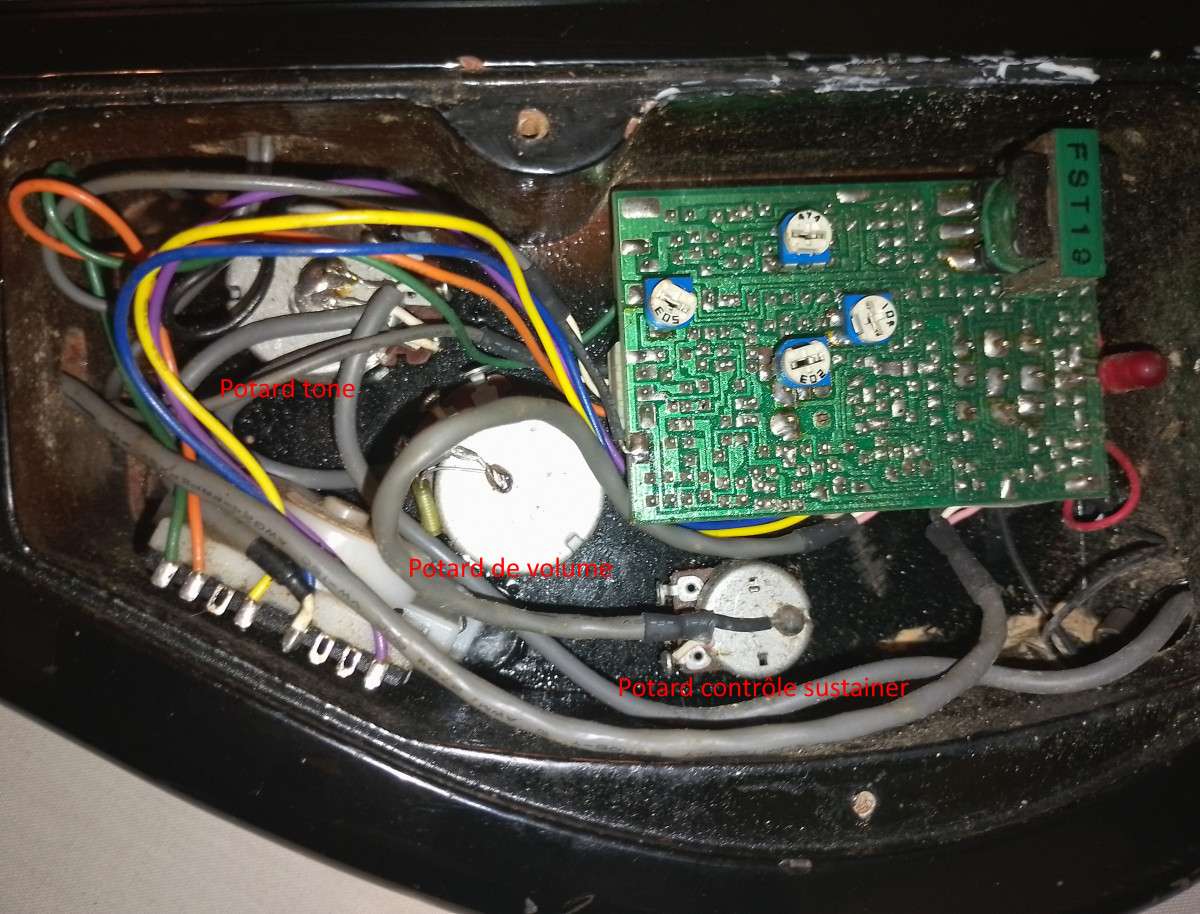

Photo 1 : point de vue global sur l'électronique
Nb : oui le bouton tone est physiquement à la place du volume. C'est un problème mais bon, c'est pas grave ...

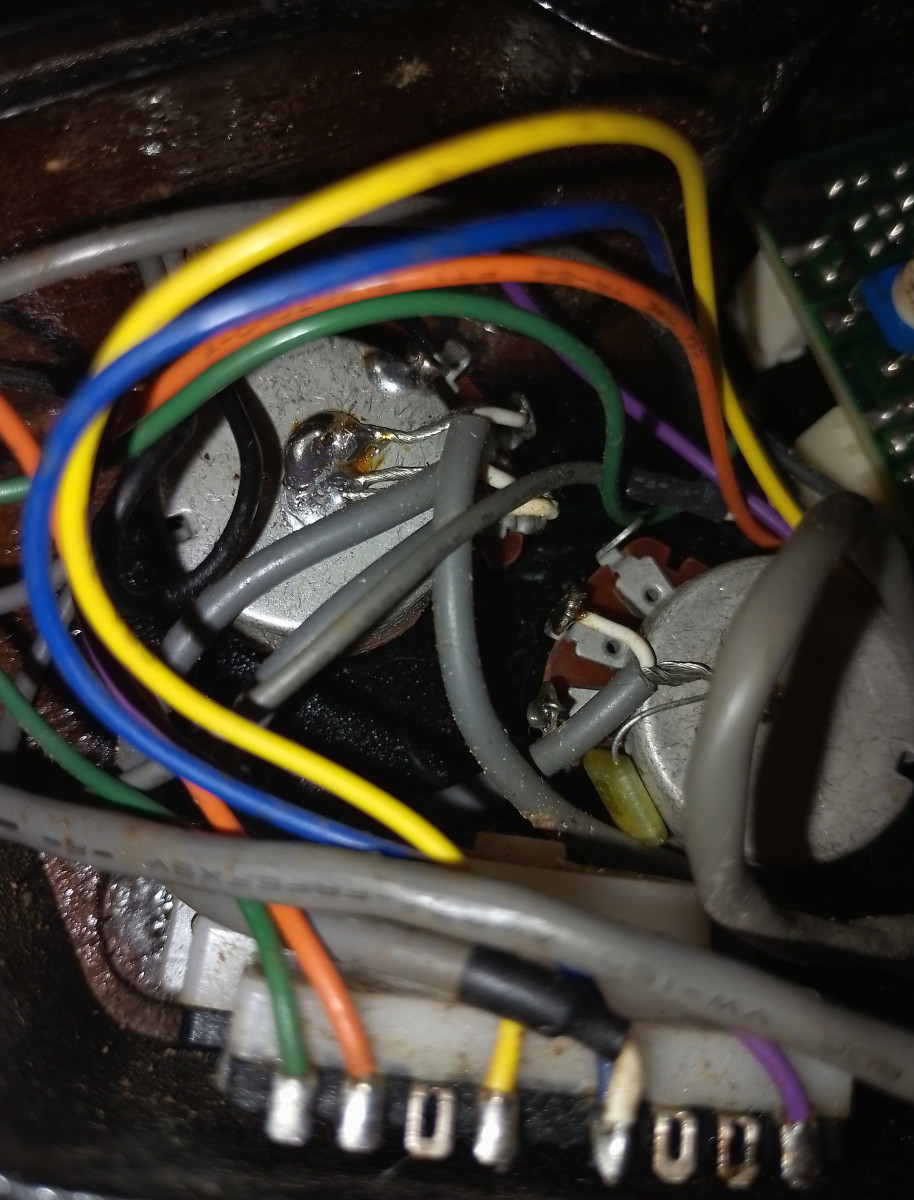

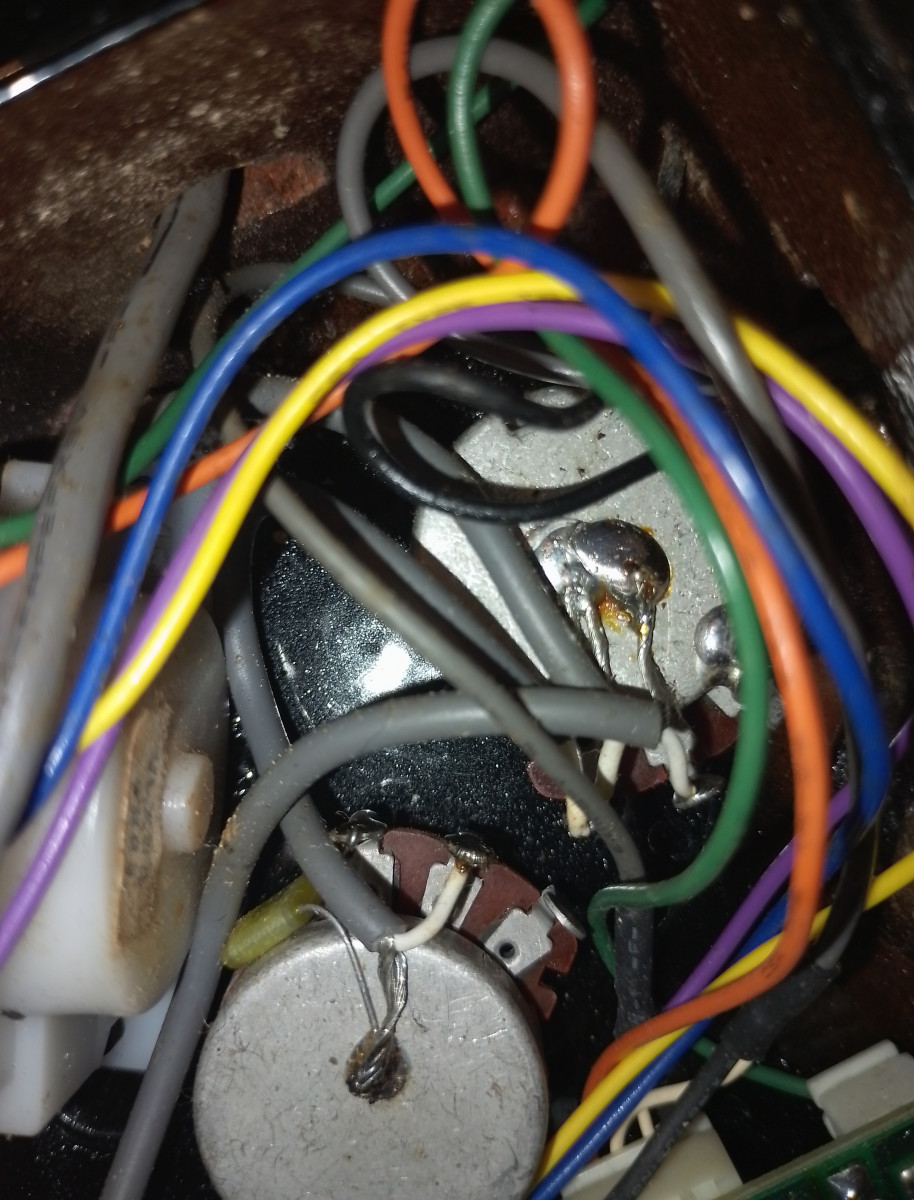

Photo 2 et 3 : soudures des potards tone et volume




Je peux en faire d'autres si besoin. Voyez-vous quelque chose d'anormal ou pas s'il vous plaît ? Sauriez-vous d'où peut venir le problème ?

Salut, normalement le potard avec le condo soudé est bien le tone, tu pourrais essayer de tout sortir de la cavité ?

Oui le potar que tu nommes tone c'est bien le volume : le fil blanc qui est soudé à la patte centrale va au jack.. si il change la tonalité y'a un lezard..

Salut,
Beaucoup trop compliqué pour moi, j'ai peur de faire une bêtise à cause du bazar causé par le sustainer


Oui, c'est bien ça, il va au jack. Peut-être est-il mal connecté au jack ? (par exemple, pas au bon endroit dans le jack, je ne sais pas si cela a son importance)

Nan si y'a du son c'est qu'il est bien connecté..
Ce que tu peux faire c'est mettre une pile neuve, mettre à zéro le potar du sustainer et voir ce que ça donne en bougeant doucement les fils qui vont au potar de tone (celui du milieu). Si ça change rien direction luthier..
(Branche la uniquement avec un cable jack TS, pas de jack 'stéreo' sur ces grattes).

Quand le Volume se comporte comme un Tone c'est que l'extrémité de sa piste n'est pas mise à la masse. La patte à l'air bien soudée sur le capot (à contrôler néanmoins) mais faudrait vérifier que le capot de ce potard de volume est bien connecté à la masse du jack.

En suivant ce que tu dis Corto30, cela n'a rien changé ...
Je vais finalement l'amener chez le luthier, j'ai voulu essayer de résoudre ça seul mais je me rends compte que je n'y connais pas grand chose. J'ai déjà soudé des micros (une 10 aine) mais là ça dépasse mes compétences. J'aurais eu vos avis au moins et je saurais quoi dire au luthier, merci !

j ai l impression que Fenson66 a visé juste je ne vois pas de connection entre les carcasses des potentiometres par exemple ,on dirait q uil manque des connections dans ce cas la
facile a verifier avec un multimetre tu le met en testeur de continuité ( bip quand tu touche les 2 pins ) et tu regarde si ca bip deja au niveau du cul des potentiometres , pas simple a voir quand ya un tel plat de spaghetti sur photo jai pas la patience ni le plan

Pour moi ils semblent reliés par la tresse d'un fil gris.. mais y'a tellement de fils gris que je suis sur de rien.. en plus y'a quelques soudures pas très nettes. Bref faut tout vérifier à mon avis

Oui, ils ont l'air de l'être mais il faut vérifier la continuité, car si elle est bonne c'est que le potard est à changer.

Merci à tous pour vos réponses.
Le luthier a su diagnostiquer et résoudre rapidement le problème.
C'était tout bête mais il manquait un fils à souder au jack ... il était caché derrière le PCB du sustainer.
Fenson66 avait vu juste :


Maintenant tout fonctionne parfaitement :
- Le potard volume fait vraiment office de volume
- Le potard tone fonctionne


Il m'a dit que le fait que le fils n'était pas soudé perturbait le fonctionnement des potards.

Merci encore à tous
