Reconstruction vox ac30cc preamp

Aller à la page: 1
  • Publié dans ampli
Auteur Message
Skipjam
Custom Top utilisateur


Inscrit le: 16 Mar 06
Localisation: Ardennes

Bonjour à tous,
après avoir fait l'achat d'un ac30cc2 d'occas dont la section preamp avait quelques problèmes,
je me lance dans la réfection dudit circuit avec schema proche de l'original.
Le préamp sera dégraissé de toute sorte de reverb, boucle d'effet, et vib trem.
un préamp maison mono canal 2 entrées, la première "brillant", la seconde "top boost"
La section power amp est quant à elle conservée car plutôt bien conçue je trouve, à 1 ou 2 détails près.

Je poste ma démarche sur ce forum car il me reste quelques interrogations à régler, notamment les masses qui me donnent du fil a retordre, les layouts originaux allant assez à l'inverse des logiques de masses en étoile, et je ne sais trop quoi en penser... Pour le moment, je prévois plusieurs points de masses, mix entre etoile et layout originaux, le tout sur cosses, pour différents tests, on verra...
et pendant que j'y suis, quelqu'un peut-il me confirmer cette histoire de résistance (environ 50R et avec quelques fois une résistance en parallèle ) en préconnection châssis afin d'annihiler les perturbations électriques remontantes ? (present sur l'ac30cc).

Je me base sur les schemas, valeurs et layouts de la bible (ou l'une d'entre elle)de l'ac30 rédigée par Stephen Grosvenor

150 euros environ de composants.

je posterai différentes photos au fil de l'aventure.
Un post, donc, pour ceux que ça pourrait intéresser...
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

De quelle 50R de masse parles-tu ? La seule que je connaisse sur l'AC30 est dans les cathodes des EL84.

_________________
Zut ! J'ai encore posté sur backstage ! Faut que je me ressaisisse !

T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !
Haut
Alerter un moderateur
Skipjam
Custom Top utilisateur


Inscrit le: 16 Mar 06
Localisation: Ardennes

oldamp a écrit :
De quelle 50R de masse parles-tu ? La seule que je connaisse sur l'AC30 est dans les cathodes des EL84.


non bien sur pas sur le circuit d'origine, me suis mal exprimé !
J'ai déjà entendu parlé d'une 50r (et certaines fois doublée d'un condo 22nf/63v) juste avant connection des masses au chassis. on en voit par exemple sur le schema des ac30cc. j'aurais aimé en savoir davantage la dessus.

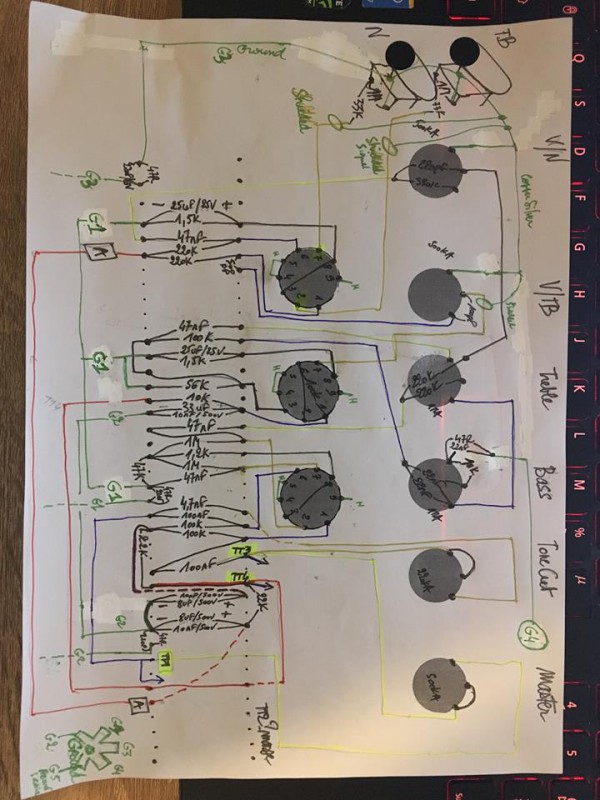

Mon Layout :


layout ac30
Haut
Alerter un moderateur
Invité
Custom Top utilisateur

Inscrit le: 24 Jan 18
Localisation: -

Skipjam a écrit :
Bonjour à tous,

et pendant que j'y suis, quelqu'un peut-il me confirmer cette histoire de résistance (environ 50R et avec quelques fois une résistance en parallèle ) en préconnection châssis afin d'annihiler les perturbations électriques remontantes ? (present sur l'ac30cc).

:


1- De quoi s'agit il exactement ? Donne- nous le schéma
2 - R50 serait (?) le numéro de pièces de la résistance et non pas sa valeur .
3a - Tu as déjà monté un ampli comme tu t'apprête à la fair u c'est ton premier ?
3b -Tu maitrises très bien la soudure ?

Shéma original nécessaire , on attend et aussi les réponses
Haut
Alerter un moderateur
Skipjam
Custom Top utilisateur


Inscrit le: 16 Mar 06
Localisation: Ardennes

Merci Latole

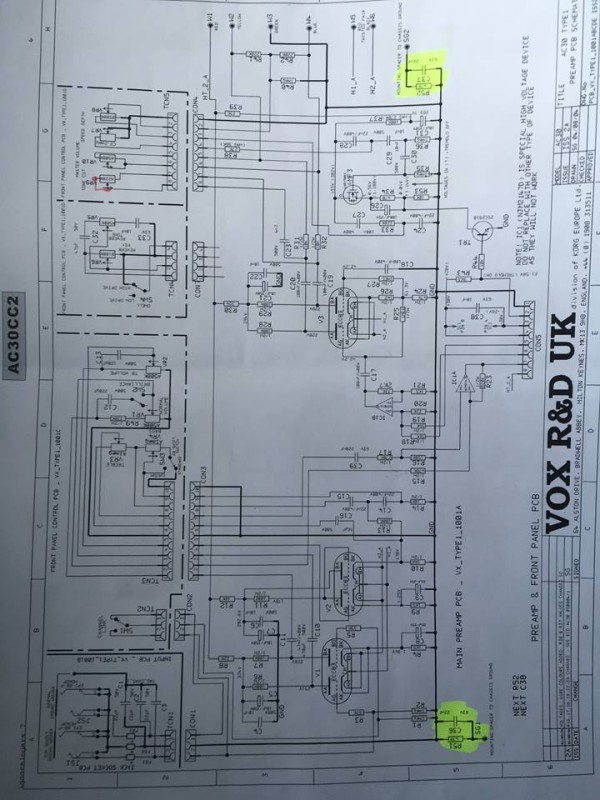

par exemple sur le schema de l'ac30cc2, en surligné, une resistance 47r et un condo 22nf/63v en parallèle avant d'attaquer le chassis. Je disais donc que j'ai dejà entendu parler de cela sur des forums hifi et il semble que ça bloque les remontées parasites du réseau electrique.

Je maitrise tres bien la soudure et je m'aide de brucelles pour dissiper avant le condo ou la resistance s'il faut, pour les soudure compliqées, ca marche tres bien.

J'ai déjà travaillé sur quelques ampli, en particulier ac30 ou ac15.

schema ac30cc2




ac30cc2

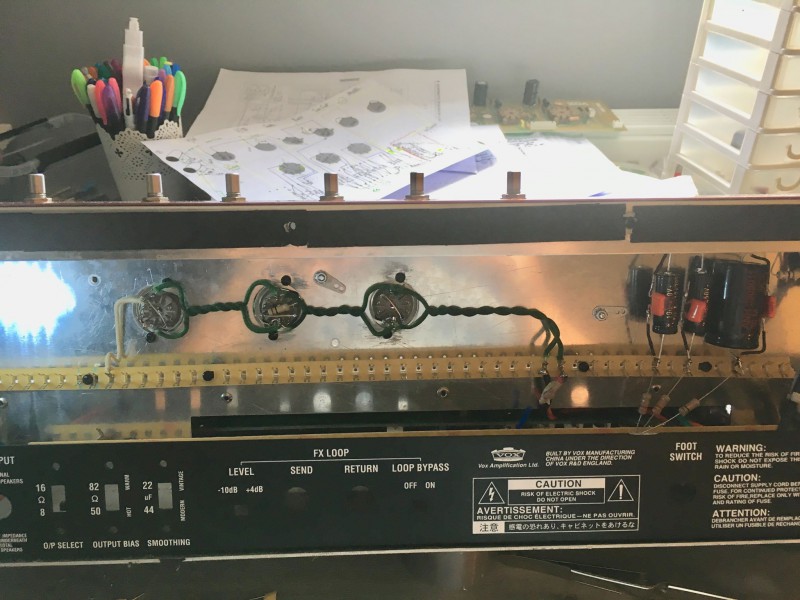

ca avance un peu... ht, filaments et un peu plus


ac30
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

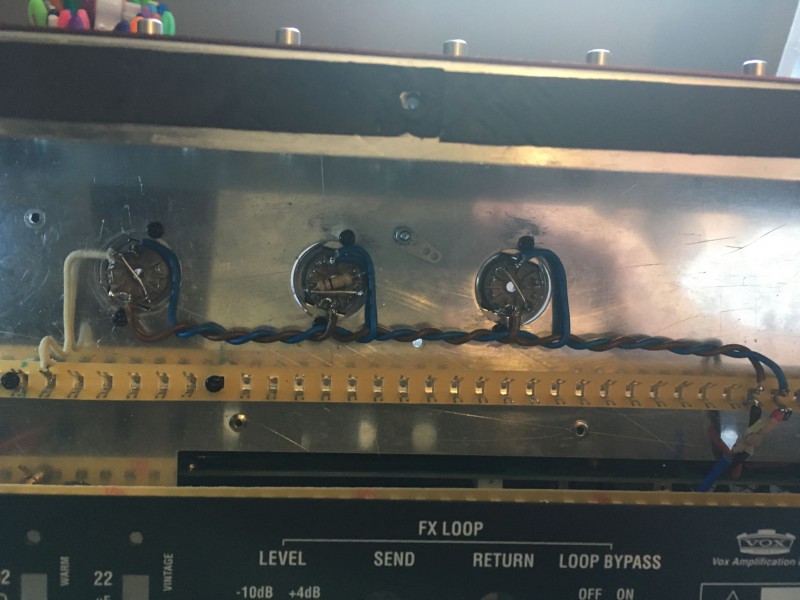

Ça commence déjà mal ! Fais passer tes fils de chauffage du même coté des sockets, pas en les encerclant ! Les aller-retour se superposent et diminuent les risques d'induction parasites !

exemple :


_________________
Zut ! J'ai encore posté sur backstage ! Faut que je me ressaisisse !

T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !
Haut
Alerter un moderateur
Invité
Custom Top utilisateur

Inscrit le: 24 Jan 18
Localisation: -

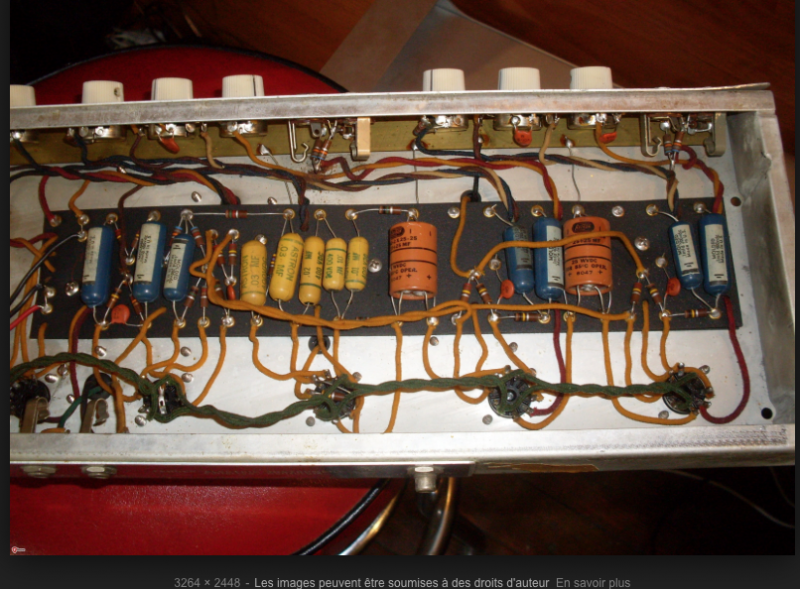

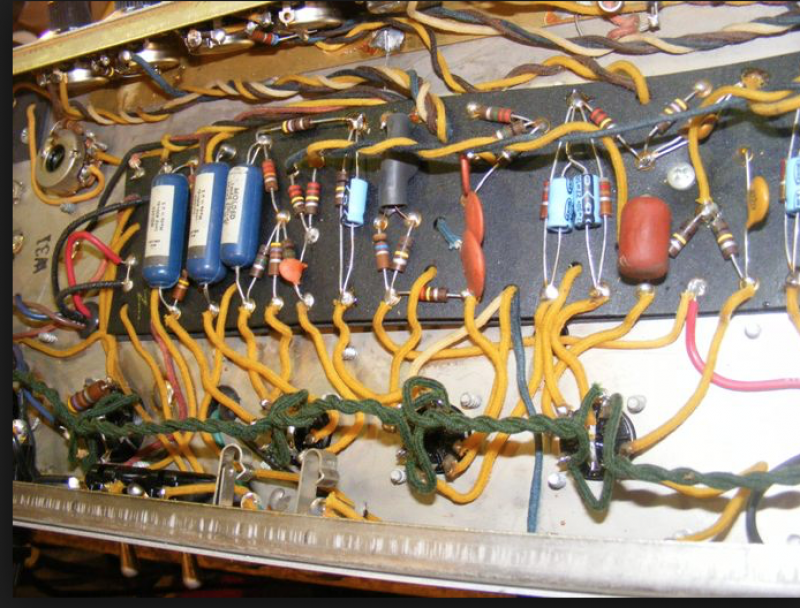

Le filage des filament est très correcte d'après moi. Les vieux Fender , très silencieux, sont montés de cette façon. Pareils pour de nombreux autres.

fender




fender
Haut
Alerter un moderateur
Skipjam
Custom Top utilisateur


Inscrit le: 16 Mar 06
Localisation: Ardennes

oui c'est egalement silencieux comme ça
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

[quote="latole"]Le filage des filament est très correcte d'après moi. Les vieux Fender , très silencieux, sont montés de cette façon. Pareils pour de nombreux autres.

Ce n'est pas pareil, ici sur Fender c'est en hauteur et les fils A/R sont proches, pas en cercle ! Mais bon, chacun fait comme il veut...

_________________
Zut ! J'ai encore posté sur backstage ! Faut que je me ressaisisse !

T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !
Haut
Alerter un moderateur
Invité
Custom Top utilisateur

Inscrit le: 24 Jan 18
Localisation: -

Ce détail ne changera rien au résultat.

Je répare très souvent de vieux amplis qui ont ce filage en bien pire sans aucune conséquence.
Haut
Alerter un moderateur
