Tentative de DUMBLE home made in 79 !

Cool ya toujours kkchose a apprendre avec les montages de Doug
Les condo en // des diodes tu trouve ca efficace ? c est kkchose qui se fait pas mal en hi fi et plus rarement en ampli guitare bien qu' il y est quand même des exemples et sur ce plan de 183 ils y sont .
Tu n installe pas le petit potar pour "symétriser" le déphaseur?
le potar trim ca se règle a l'oreille j imagine ?
Dans les grandes lignes c est un 183 simplifié a ta sauce sans relai ni partie fet a l input et l alim plus "simple" ?
Je vais suivre l aventure aussi

heu... L'alim est plus compliquée ! par contre le trim de PI, inutile. Le trim d'entrée d'OD, inaccessible, se réglera une fois pour toute ! Pour les condos en // des diodes, je sais pas si ça sert à grand chose, j'ai lu tout et son contraire ! Pour moi ça limite quand même les pics de transition. par contre, comme je suis toujours trop pressé, j'ai mis les 630V que j'avais, les 1 kV sont dans ma prochaine commande.... Si, il y aura les plaques relais Clean/OD et PAB... mais ça attendra que les tests soient ok. par contre, pas de boucle, peu de gens l'utilise.

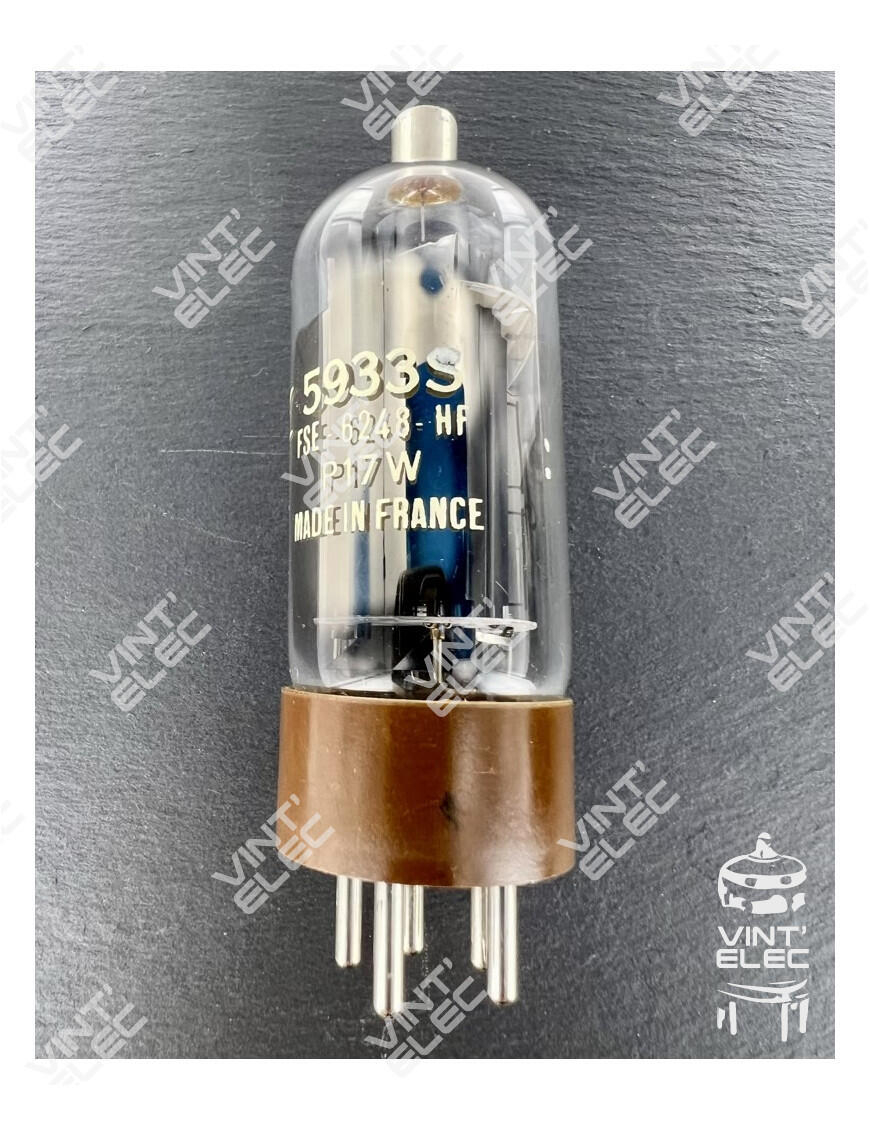

l'entrée FET, ça sera pour une prochaine fois si celui-ci marche bien ! j'ai déjà repéré un châssis un poil plus grand... Et peut-être avec des 5933S/P17W Thomson CSF mili, j'en ai aussi un stock !

ok chef , l alim je voulais dire simplifié sur la "fin" tu as des 22uf a la place des 47uf en série avec R d équilibrage , je pense que c est kif kif bourricot .

mettre des condos en série tu ajoutes les ESR, c'est pas terrible ! Du reste, à part le 183, beaucoup d'autres sont en 20µ/500V...

L'entrée FET, personne l'utilise sur les Dumble.
À la base, il avait fait ça pour amplifier les instruments électro acoustiques, guitare, mandoline etc.. mais je n'ai jamais vu quelqu'un brancher une électro dans un Dumble =)
On peut évidemment aussi s'en servir de boost mais honnêtement, ça sonne pas terrible sur ces amplis et vu la quantité de gain déjà dispo...

a bon je ne le savais pas
