Répétition du dernier message de la page précédente :
on peut pas passer un WE tranquille ?

alors, pour ton OT la Z correspondant à 3.2Z c'est 3800 pas 380 de toute façon trop juste pour une EL84 qui demande entre 5 et 7k... l'ideal serait de trouver deux HP de 2.5Z qui te donneraient 5Z en série et 6k primaire...

pour tes tensions, à vide c'est toujours beaucoup plus haut...

_________________
Poutine, dégage !

Vaccinez-vous bordail !

ATTENTION ! Google vous surveille !
Haut
Alerter un moderateur
nasdak
Custom Top utilisateur


Inscrit le: 10 Apr 09
Localisation: Lyon

oui 3800 c'est bien ce que j'avais calculé, j'ai raté un zéro en tapant

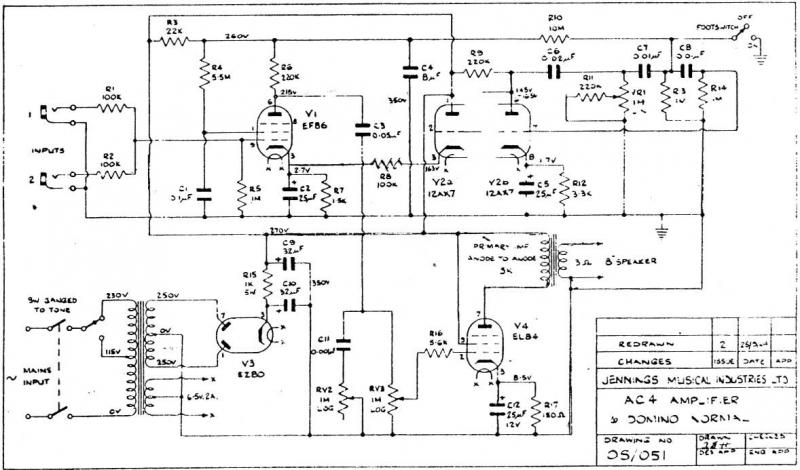

apparement les vox AC4 étaient à 3ko !!! peut etre parce que la tension d'anode sur la EL84 est faible ?
Haut
Alerter un moderateur
nasdak
Custom Top utilisateur


Inscrit le: 10 Apr 09
Localisation: Lyon

bon ben tout cela a bien avancé et avec les conseils du vénérable oldamp et un autre dépecage de magnéto à bande j'ai fabriqué un push pull de 6AQ5 qui commence à marcher

cablage dégueulasse :


HT accessible sur les connexions du transfo, va falloir que je fabrique un coque pour protéger et il reste plein de trous pour d'autres lampes



et ça sonne ! sample à l'arrache en clean et sat (sans pédale) :
http://picosong.com/MFty
Haut
Alerter un moderateur
stege106
Vintage Top utilisateur


Inscrit le: 18 May 11
Localisation: Liège (Belgique)

pas mal, ça sonne mieux en clean selon moi...

il m'a fallu un certain temps pour réaliser que l'entrée pick-up était une entrée pour platine vinyle...
Haut
Alerter un moderateur
nasdak
Custom Top utilisateur


Inscrit le: 10 Apr 09
Localisation: Lyon

i ne subsiste plus rien du schéma d'origine, j'ai tout démonté et refait un schéma tout neuf
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: Je suis ukrainien

Niveau son, ça toient la route ! Mais le chassis n'est pas des plus egonomique, avec potards et prises sur le dessus... tu comptes lui faire un "headshell" ?

_________________
Poutine, dégage !

Vaccinez-vous bordail !

ATTENTION ! Google vous surveille !
Haut
Alerter un moderateur
nasdak
Custom Top utilisateur


Inscrit le: 10 Apr 09
Localisation: Lyon

oui c'est un work in progress ! une fois le circuit terminé je voudrais tout remettre dans la caisse originale (un gros turc en bois avec 2 6" ou 8" alnico dedans)

Haut
Alerter un moderateur
nasdak
Custom Top utilisateur


Inscrit le: 10 Apr 09
Localisation: Lyon

et voilà ! avec entrée guitare et volume en facade pour commencer

En plus y'a 2 beaux jensens 8" vintage alnico de 1954 (8J10) qui sonnent ! dommage la membrane d'un est percé..



Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: Je suis ukrainien

une membrane percée ça se répare avec un morceau de papier à cigarette et un peu de colle vinylique légèrement diluée... une feuille coté recto et une autre coté verso !

_________________
Poutine, dégage !

Vaccinez-vous bordail !

ATTENTION ! Google vous surveille !
Haut
Alerter un moderateur
nasdak
Custom Top utilisateur


Inscrit le: 10 Apr 09
Localisation: Lyon

ok me reste à trouver où je vais mettre les potars... y'en a que 2 d'origine ça fait pas beaucoup !
Haut
Alerter un moderateur
Le Corbusier
Custom Méga utilisateur


Inscrit le: 02 Oct 13
Localisation: près de Plaisir (78)

Intéressant ce genre de projet.
Ce qui est marrant, c'est que beaucoup de guitaristes jusqu'aux années 60 ont commencé en branchant leur guitare électrique sur la TSF de papa et maman !

_________________
-
Une bonne adresse :
BUFFALO RECORDING STUDIO / Limehouse, London UK
http://buffalorecordingstudio.com
https://www.facebook.com/buffalore(...)udio/
https://www.facebook.com/jb.pilonmusic/
Haut
Alerter un moderateur
cliclac
Vintage Top utilisateur


Inscrit le: 19 Jan 06
Localisation: Paris 19eme

c'était plutôt leur tourne disque, plus simple que sur une TSF et moins de risque de se faire engeuler
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: Je suis ukrainien

les plus chanceux avaient droit de se brancher sur le Bouyer du curé !

_________________
Poutine, dégage !

Vaccinez-vous bordail !

ATTENTION ! Google vous surveille !
Haut
Alerter un moderateur
nasdak
Custom Top utilisateur


Inscrit le: 10 Apr 09
Localisation: Lyon

je me suis amusé à mesurer le transfo de sortie (mieux vaut tard que jamais)
je trouve un ratio de 55... donc avec mes 2 HP en série ça fait 55x55x8=24k ! les 2 6AQ5 veulent 10k :/
donc il me faudrait plutot un seul HP de 3.2 ohms

y'a moyen en mesurant des tensions en fonctionnement de voir si l'impédance est bien adaptée ?
Haut
Alerter un moderateur
nasdak
Custom Top utilisateur


Inscrit le: 10 Apr 09
Localisation: Lyon

j'avance !
j'ai résolu mon problème d'impédance en ajoutant un HP


et j'ai ajouté un trem, le meilleur trem qui existe celui du princeton reverb, qui module directement les tubes de puissance

ça commence à sonner !!! mais j'ai des méchantes vibrations, la caisse sans doute pas adaptée à un volume elevé
http://picosong.com/ML3A/
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: Je suis ukrainien

y a pas ! ça sonne ! bravo

_________________
Poutine, dégage !

Vaccinez-vous bordail !

ATTENTION ! Google vous surveille !
Haut
