YJM 308 (Dod "Malmsteen"): installer une LED

Auteur Message
Galahad63
Custom Total utilisateur

Inscrit le: 14 Apr 04
Localisation: où je veux!

salut

petite question aux gens adroits avec un fer à souder (donc pas comme moi lol)
je voudrais installer une LED on/off sur cette pédale qui n'en possède pas.... est ce faisable et si oui est ce difficile ?


merci!

_________________
ah oui!!!! ...euh........ah ben non, rien....
Haut
Alerter un moderateur
Visualdistortion
Modérateur


Inscrit le: 19 Jul 05
Localisation: Meteor Valley

A mon avis, c'est facile, si c'est un 3PDT, dans la pédale:



Si tu pouvais vérifier si c'était ça, logiquement ça sera simple.
Haut
Alerter un moderateur
patricef
Custom Supra utilisateur


Inscrit le: 16 Jan 04
Localisation: 57

Je l'ai fait sur la mienne, il faut changer le switch avec celui indiqué dans le post précédent pour avoir aussi du true bypass. J'ai ai profité pour mettre une prise alim type Boss aussi.
Haut
Alerter un moderateur
Galahad63
Custom Total utilisateur

Inscrit le: 14 Apr 04
Localisation: où je veux!

merci les gars... j'ai un pote bassiste qui fabrique ses propres pédales, je pense que je vais lui confier tout ça! lol merci encore

_________________
ah oui!!!! ...euh........ah ben non, rien....
Haut
Alerter un moderateur
whitelion
Vintage Cool utilisateur


Inscrit le: 29 Mar 04
Localisation: dans le BE(EUR)

Il faut un DPDT,
c'est à dire un switch à 6 bornes.
Et il faut percer à 3 mm dans le "O" de DOD pour la LED.
Sur la mienne j'ai du recouper les bornes du switch pour laisser passer la pile.

_________________
"Si tu accrois ton savoir, tu accrois ta douleur!"
"Le consommateur possède le pouvoir de ne pas consommer"
"Le dépouillement social des citoyens en 'toute légalité' ne fait que commencer"
Et bien sûr, plus t'accélères moins vite, moins t'avances d'avantage.
"Quand je suis allé à l'école, ils m'ont demandé ce que je voulais être quand je serais grand. J'ai écrit "heureux". Ils m'ont dit que je n'avais pas compris la question, j'ai répondu qu'ils n'avaient pas compris la vie. "
John Lennon.
Haut
Alerter un moderateur
Earthworm Jim
Vintage Méga utilisateur


Inscrit le: 12 Dec 04
Localisation: seine-saint-denis (93)

whitelion a écrit :
Il faut un DPDT,
c'est à dire un switch à 6 bornes.
Et il faut percer à 3 mm dans le "O" de DOD pour la LED.
Sur la mienne j'ai du recouper les bornes du switch pour laisser passer la pile.


non un DPDT c'est pour un true bypass simple, sans led. pour mètre une led il faut un switch tripolaire. 3PDT

_________________
|VDS] Rockstand 7 guitares

https://www.guitariste.com/forums/(...)98917
Haut
Alerter un moderateur
Mr. dickhead
Vintage Méga utilisateur


Inscrit le: 16 Aug 06
Localisation: -

Earthworm Jim a écrit :

non un DPDT c'est pour un true bypass simple, sans led. pour mètre une led il faut un switch tripolaire. 3PDT


pas forcement, un dpdt peut etre utilisé avec une led (mais dans ce cas là, il faut un peu plus de composant)

_________________
https://rumorofsmoke.github.io
electrictone.github.io/
https://www.facebook.com/electrictonemusic
Haut
Alerter un moderateur
whitelion
Vintage Cool utilisateur


Inscrit le: 29 Mar 04
Localisation: dans le BE(EUR)

SPDT = inverseur simple (va et vient) 3 bornes (celui de la 30
DPDT = inverseur double 6 bornes (celui qui faut pour la led, j'ai modifié ma YM308 ce matin)
3PDT = inverseur triple 9 bornes.

_________________
"Si tu accrois ton savoir, tu accrois ta douleur!"
"Le consommateur possède le pouvoir de ne pas consommer"
"Le dépouillement social des citoyens en 'toute légalité' ne fait que commencer"
Et bien sûr, plus t'accélères moins vite, moins t'avances d'avantage.
"Quand je suis allé à l'école, ils m'ont demandé ce que je voulais être quand je serais grand. J'ai écrit "heureux". Ils m'ont dit que je n'avais pas compris la question, j'ai répondu qu'ils n'avaient pas compris la vie. "
John Lennon.
Haut
Alerter un moderateur
Chopine Boy
Custom Total utilisateur


Inscrit le: 29 Jan 06
Localisation: Bourges (18, France)

Déterrage !

Après bien des hésitations, j'ai réalisé les modifications sur ma Dod YJM 308 : pose d'un barillet d'alim "style Boss", switch 3PDT pour le true bypass + led.

J'ai choisi de ne pas conserver le système d'alimentation avec pile.

Croquis câblage


Eléments


Montage ok

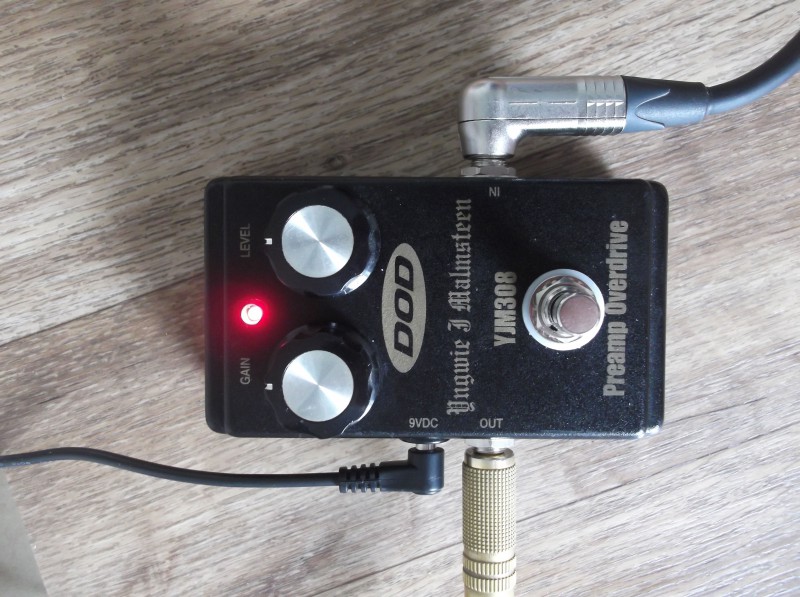

Dod YJM 308 modifiée


Les difficultés que j'ai rencontré :
- le boîtier est très épais, agrandir le trou pour le barillet a été sportif ! Le foret de 10 mm est trop petit, il a fallu finir à la lime.
- bien penser à faire passer les câbles dans l'écrou de serrage du barillet AVANT de souder (pff, le noob)
Haut
Alerter un moderateur
tete1805
Special Total utilisateur


Inscrit le: 22 Mar 06
Localisation: Paris 13

Ah cool, merci pour le partage !
