Salut tout le monde
Je me suis aperçu que je ne vous avais jamais présenter le clone de JTM50 "black flag" que je me suis fais il y a un an.
Pour ceux qui ne connaissent pas le JTM50 de 1967 c'est le modèle de transition entre le JTM45 et les JMP 50w, grosso-modo un JTM45 avec des EL34 et un filtrage un peu plus important, mais un peu plus light que les JMP, le circuit est donc typé "bass", le modèle lead (1987) ne diffère ici du bass (1986) que par l'ajout d'un bright cap de 100pF.
Etant un modèle de transition les premiers ont eu une rectification a lampe (GZ34) et les suivants a diodes, j'ai donc implémenter un switch pour pouvoir avoir les 2 types comme sur un Germino club 40.
J'ai aussi monter un PPIMV à l'arrière pour le rendre plus "user friendly"

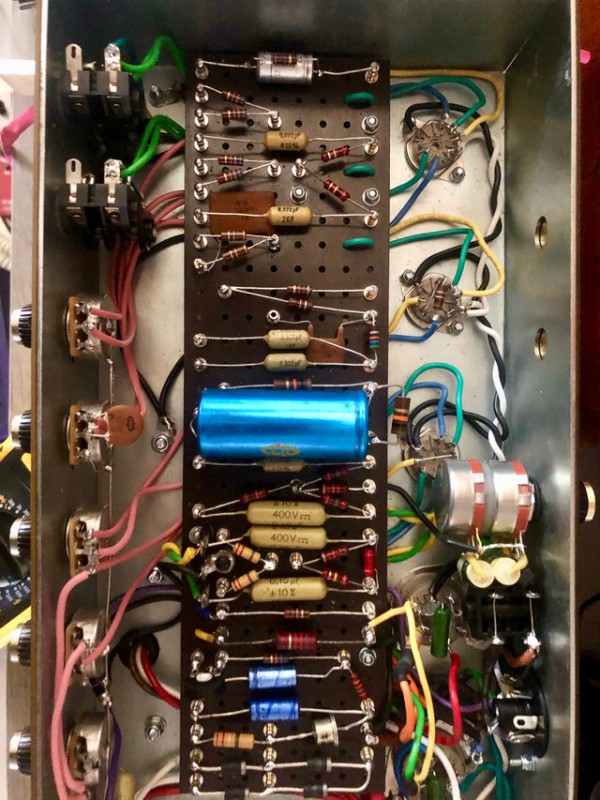

Sinon l'essentiel des composants sont des NOS (condos de liaison Mullard Mustard et Lemco, résistances AB/Piher/Iskra, condo de cathode WIMA, condo de filtrage preamp ERIE, switch TOROTOR), et pour les pièces introuvables les repros le plus proches possible de l'original (Condos ARS et Phillips, boutons en bakelite, etc...)
Les transfos sont pour l'instant des Dagnall (ceux utilisé par Marshall dans les RI) que je compte remplacer par des Merren ou Marstran quand les finances le permettrons.

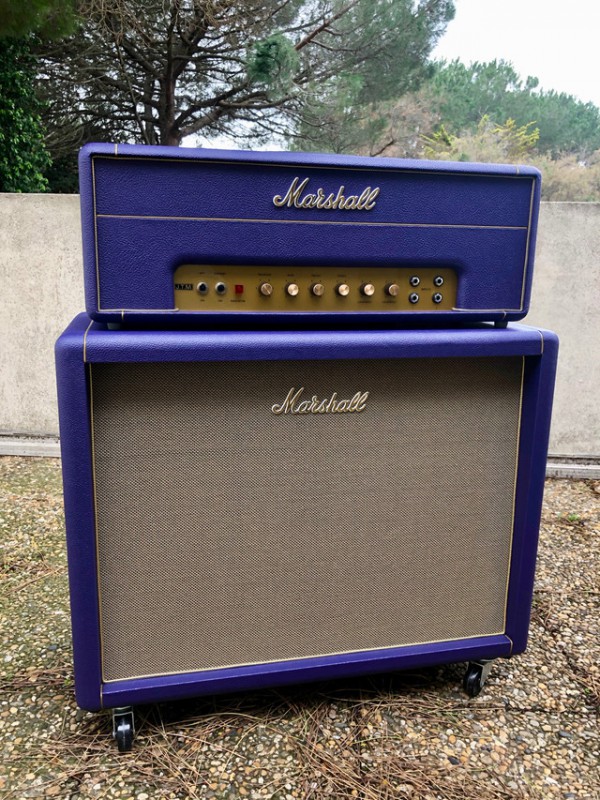

Le cabinet et le cab 2X12 "convertible" ont été fabriqué par JD Cabs et est monté avec des Celestion Creamback M 65w.
Voilà, assez parlé, place aux photos
Vu que j'avais pas les boutons en bakelite sur les premières photo je rajoute celle là où on les voit un peu en zoomant...
