Aide pour splitter micro double

Auteur Message
ferte
Custom Top utilisateur

Inscrit le: 24 Mar 04
Localisation: Orléans (45, France)

Bonjour a tous .

J utilise une EVH Wolfgang et je souhaiterais splitter les micros avec un petit interrupteur

Les micros sont hyper puissants et en sons clean , les micros crunch encore beaucoup a mon goût

Pouvez vous m'aider ?

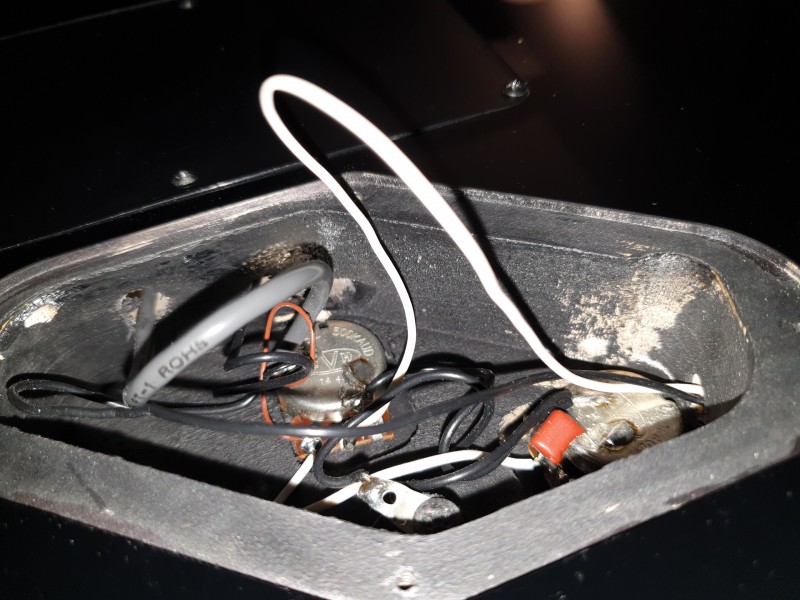

Câblage EVH


Câblage EVH 2

_________________
.........................................................
http://www.myspace.com/toxinoizer
.........................................................
Haut
Alerter un moderateur
McREMY
Custom Ultra utilisateur


Inscrit le: 05 Mar 04
Localisation: Strasbourg

il faut que tes micros comportent 3 ou 4 fils, sinon ce ne sera pas possible.
Le plus simple reste d'ajuster le potar de volume.

_________________
Mon soundcloud
Haut
Alerter un moderateur
ferte
Custom Top utilisateur

Inscrit le: 24 Mar 04
Localisation: Orléans (45, France)

Jai trouvé au niveau du sélecteur les 4 fils pour splitter les micros

1 vert
1 rouge
1 blanc
1x la masse

Du coup, je veux bien connaitre le câblage a réalisé svp ?

_________________
.........................................................
http://www.myspace.com/toxinoizer
.........................................................
Haut
Alerter un moderateur
ferte
Custom Top utilisateur

Inscrit le: 24 Mar 04
Localisation: Orléans (45, France)

Evh

_________________
.........................................................
http://www.myspace.com/toxinoizer
.........................................................
Haut
Alerter un moderateur
10:15
Vintage Ultra utilisateur


Inscrit le: 15 Aug 03
Localisation: Evian (74)

Tes micros arrivent directement au selecteur ce que tu vois (fil gris) dans la cavité des potards c'est le retour du selecteur.
Pour splitter tes 2 micros il faut un switch DPDT (toggle ou push/pull) il sera dans la cavité potard et donc TRES loin de l'arrivée de tes micros (sur le selecteur)
Pas solutions simple: il faut refaire tous le cablage en faisant arriver d'abord les micros dans la cavité selecteur sur un push/pull (en remplacement du volume par exemple) puis ensuite envoyer vars le selecteur.

Si tu as rien compris, laisse tomber ou fait le faire par un luthier

_________________
In tartiflette we trust
Haut
Alerter un moderateur
ferte
Custom Top utilisateur

Inscrit le: 24 Mar 04
Localisation: Orléans (45, France)

Et avec un schéma , j'ai fait des recherches sur le net mais pas sur d'avoir trouvé le bon .....

Sinon , il y a plusieurs choses a faire , micros en parallèle, série etc .....

A votre avis , ça apporte qql choses ?

_________________
.........................................................
http://www.myspace.com/toxinoizer
.........................................................
Haut
Alerter un moderateur
