Hello !

Je change le micro bridge de mon ibanez RGAIX7FM

J'ai 2 humbuckers, 1 volume et un switch blade 3 positions

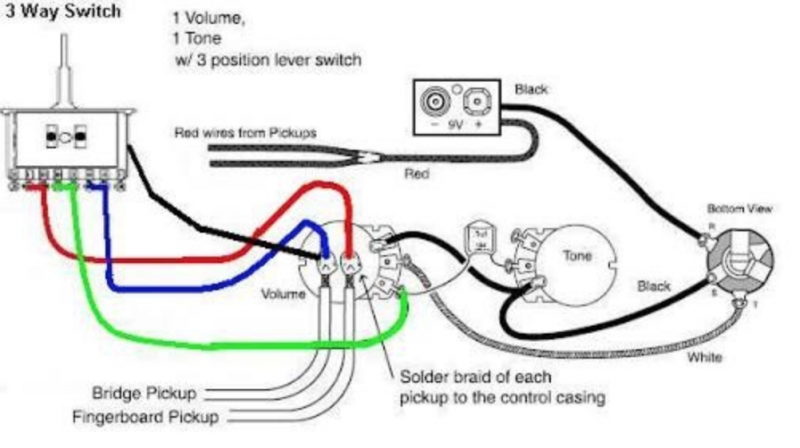

J'ai trouvé ça
https://www.seymourduncan.com/wiring-diagrams?meta_params=guitar-optio[...]lade


Par contre je n'ai jamais soudé de switch blade.....que des toggle, et je pige pas trop le schéma du coup.

Qu'est ce qui est conseillé pour les 4 soudures sur le switch qui vont jusqu'à la 1ere patte du potard de volume ???
Un seul long cable dénudé à partir du switch ou plusieurs petits ?
Je ne parviens pas à trouver une photo du résultat

Autre question
La guitare a déjà été bidouillée par l'ancien proprio, mais de série il y a 2 câbles de masse qui partent des cavités des 2 micros vers la cavité electronique, ils étaient soudés sur le capot du potard de volume, mais on en parle pas du tout sur le schéma dans le lien ce dessus.... Je les zappe ? Ca ne créerait pas une boucle de masse sinon ???


merci d'avance pour vos réponses
Haut
Alerter un moderateur
bcrichwarlock
Custom Cool utilisateur

Inscrit le: 04 Jan 05
Localisation: Bruxelles

Help, I need somebody help !
Haut
Alerter un moderateur
Zeman
Special Ultra utilisateur

Inscrit le: 03 Sep 18
Localisation: Versailles (78, France)

Petit coup de main pour le switch blade.
De chaque côté, tu as une piste qui tourne et qui fait contact avec les 3 bornes à tour de rôle (sur le diagramme, c'est un à trois positions).
Elle est en contact permanent avec une 4ème borne
Sur le diagramme que tu as posté, cette borne est reliée au signal des micros : chevalet à gauche (la borne du bas sur le schéma) et manche à droite (borne du haut).
Pour relier les bornes, je mettrais un fil unique, plus facile. Laisse la gaine entre le switch et le potard.
Tes deux fils de masse, aucune idée, avec un multimètre, essaie de voir à quoi ils sont reliés. C'est en plus du fil qui est relié au chevalet ?
Haut
Alerter un moderateur
bcrichwarlock
Custom Cool utilisateur

Inscrit le: 04 Jan 05
Localisation: Bruxelles

Zeman a écrit :
Petit coup de main pour le switch blade.
De chaque côté, tu as une piste qui tourne et qui fait contact avec les 3 bornes à tour de rôle (sur le diagramme, c'est un à trois positions).
Elle est en contact permanent avec une 4ème borne
Sur le diagramme que tu as posté, cette borne est reliée au signal des micros : chevalet à gauche (la borne du bas sur le schéma) et manche à droite (borne du haut).
Pour relier les bornes, je mettrais un fil unique, plus facile. Laisse la gaine entre le switch et le potard.
Tes deux fils de masse, aucune idée, avec un multimètre, essaie de voir à quoi ils sont reliés. C'est en plus du fil qui est relié au chevalet ?


merci bcp pour les infos !
Malheureusement après bcp d'essais, d'insultes et de frustration..... j'ai découvert que le switch "cor-tek" de série dans les ibanez, n'est pas standard DU TOUT !!!
Sans multimètre je n'ai pas encore pu savoir ou brancher quoi..... J'attends des photos du cablage d'un pote .....

A quand le montage sans soudure universel sur les pelles ??????
Haut
Alerter un moderateur
Zeman
Special Ultra utilisateur

Inscrit le: 03 Sep 18
Localisation: Versailles (78, France)

On voit les pistes en cuivre sur ton switch ? Si oui, poste une photo pour chaque face. Ce sera facile de te dire à quoi correspondent les pattes.
Haut
Alerter un moderateur
Zeman
Special Ultra utilisateur

Inscrit le: 03 Sep 18
Localisation: Versailles (78, France)

On voit les pistes en cuivre sur ton switch ? Si oui, poste une photo pour chaque face. Ce sera facile de te dire à quoi correspondent les pattes.

PS : c'est un truc tout carré, tout caréné et avec 8 bornes en ligne ?
Haut
Alerter un moderateur
bcrichwarlock
Custom Cool utilisateur

Inscrit le: 04 Jan 05
Localisation: Bruxelles

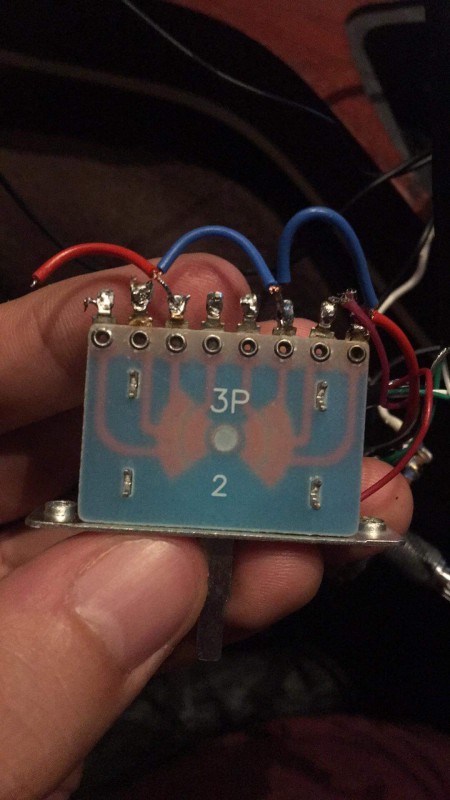

C’est celui ci.

Cor Tek 3 ways


Merci bcp pour le coup de main !
Haut
Alerter un moderateur
Zeman
Special Ultra utilisateur

Inscrit le: 03 Sep 18
Localisation: Versailles (78, France)

ah zut, on ne voit pas bien le contour des pistes. Avec une forte lumière dessus, on verrait peut-être mieux ? Il a une référence sur l'autre face ? C'est bien un trois positions ?
A première vue, je dirais que, en numérotant de gauche à droite sur ta photo :
la borne 4 est reliée tour à tour à 1, 2 et 3
la borne 5 est reliée respectivement à 6, 7 et 8
Haut
