Câbler un EMG splittable en non splittable

Auteur Message
jdiogon
Special Total utilisateur

Inscrit le: 19 Apr 04
Localisation: Clermont-Ferrand

Salut tout le monde !

Je ne trouve pas de réponse super claire à ma question alors je me suis décidé à venir vous voir :-)

J'ai un kit EMG 57/66 TW, c'est-à-dire splittable.
Je voudrais le câbler comme suit :
- master volume
- master tone
- 1 seul de ces deux potards en push pull (n'importe lequel)
Et ne splitter que le 57 (manche).

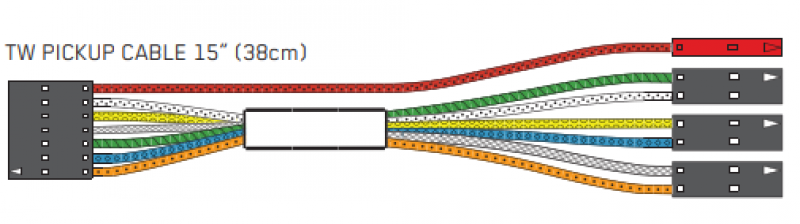

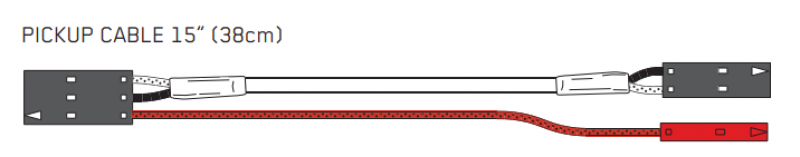

J'ai donc besoin de transformer les fils du connecteur TW ci-dessous, en un connecteur "tout bête" EMG non splittable.

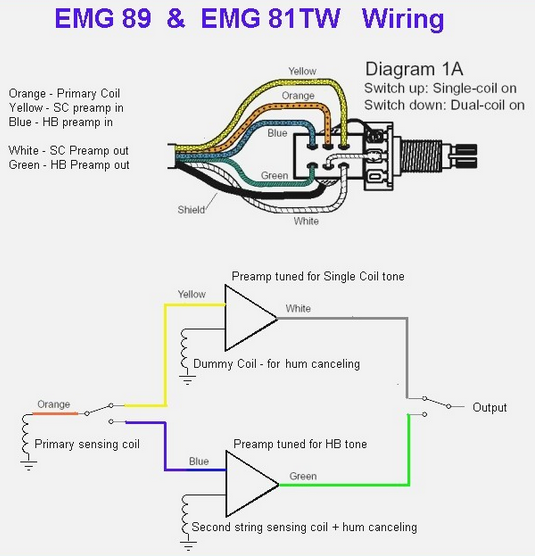

Voici un schéma que je trouve sur le net :



Est-ce que je comprends bien le bazar, si je dis que la chose suivante fera ce que je recherche :
- laisser le fil jaune débranché (mais isolé)
- laisser le fil blanc débranché (mais isolé)
- relier le orange et le bleu entre eux
- considérer le fil vers comme l'équivalent du blanc sur un connecteur simple
- considérer le fil "gris" (shield) comme l'équivalent du noir
- et le rouge bien entendu c'est l'alim

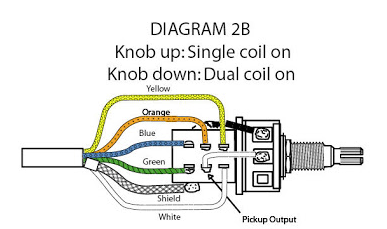

Il me semble que ça collerait avec cet autre schéma trouvé sur le net :



Merci d'avance !!
Haut
Alerter un moderateur
croalex
Special Cool utilisateur

Inscrit le: 15 Aug 09
Localisation: 06

Salut,ça me semble bien compliqué...
Pourquoi ne pas utiliser le schéma sur le site EMG!
Tu as un volume push-pull et un tone push-pull.
Après en jouant tu t'en sers ou pas
Dans ton cas c'est quoi l’intérêt d'avoir des micros splitables?

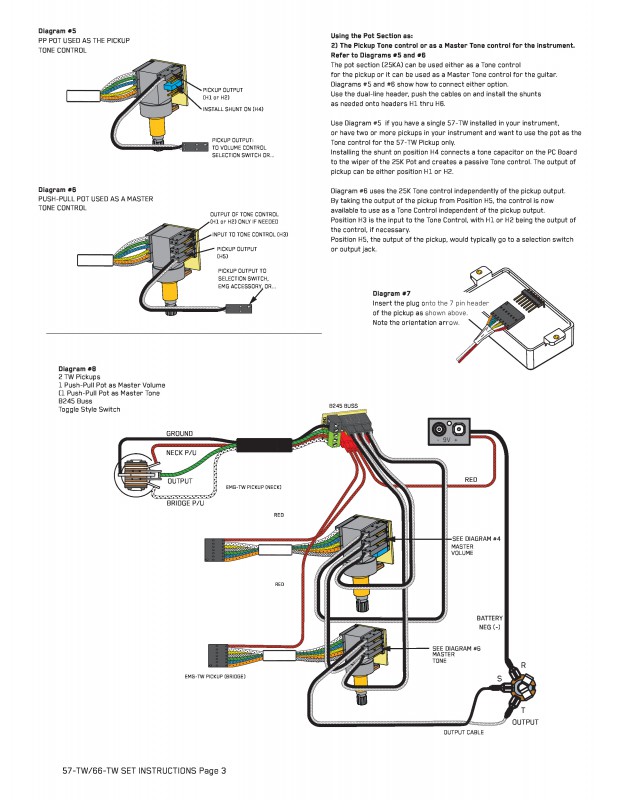

57TW+66TW
Haut
Alerter un moderateur
jdiogon
Special Total utilisateur

Inscrit le: 19 Apr 04
Localisation: Clermont-Ferrand

C'est que je n'ai qu'un potard push/pull, et je n'en trouve pas facilement !
Comme je sais que je n'utiliserai jamais le bridge en splitté, je voulais tenter ça.
Je vais essayer d'avancer et je viendrai donner des news.
Haut
Alerter un moderateur
TheSoulsRemain
Vintage Total utilisateur

Cet utilisateur est un ingénieur du son
Inscrit le: 15 Nov 07
Localisation: France

Il n'est pas nécessaire d'endommager ou de faire un autre câble.
Sur le connecteur noir, il suffit de retirer les contacts dont tu ne te sers pas.

Par ailleurs le potar push/pull dont tu as besoin est facilement trouvable sur le net (j'ai mis 45 secondes à le trouver).

Il existe en 2 tailles : long shaft et short shaft.

A titre perso je m'orienterai là dessus.

_________________
Les liens intéressants :

La vérité sur le retubage d'un Mesa/Boogie
https://www.guitariste.com/forums/amplification,la-verite-sur-le-retub[...]html

La vérité sur le réglage de BIAS d'un Dual Rectifier
https://www.guitariste.com/forums/guitare,la-verite-sur-le-bias-des-am[...]html

La vérité sur le code couleur des tubes Mesa/Boogie
https://www.guitariste.com/forums/amplification,la-verite-sur-le-code-[...]2643
Haut
Alerter un moderateur
jdiogon
Special Total utilisateur

Inscrit le: 19 Apr 04
Localisation: Clermont-Ferrand

Re-salut tout le monde !

Alors je m'explique : le kit étant d'occasion je l'ai payé moins cher qu'un non splittable, mais c'est une guitare orientée sur un genre qui me fera ne jamais splitter, d'où la pinaille.

J'aurais tout à fait pu mettre 2 push pull mais :
- c'était un poil plus cher
- le trou percé entre les cavités ne permet pas de passer facilement le câble à 6 fils (PRS SE)

Du coup je me suis débrouillé avec des jumpers, et ça marche nickel !

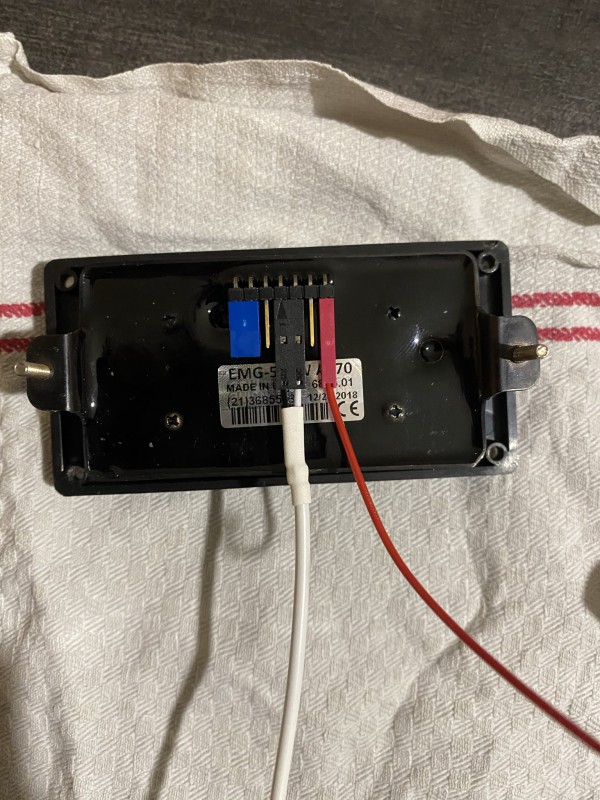

Donc pour ceux que ça intéresserait un jour, de brancher un TW en mode non splittable, voici comment faire sur la photo ci-dessous !

Merci pour vos réponses en tout cas !
