Condensateur sans polarité pas si sûr

http://www.unclespot.com/sigcap.html
http://www.aikenamps.com/OutsideFoil.htm

Intéressant comme articles !

Des personnes ont déjà vu la différence ?

houla tout ca en anglais.....;;

ca va faire long a lire.... ferais ca demain, o boulot D

J'ai traduit l'article avec altavista les traductions sont rigolottes mais on comprend l'idée générale !

Bon je sens que l'anglais rebute certains à répondre : en gros ils disent qu'un condensateur de signal qui n'a normalement pas de polarité, de par sa construction doit s'orienté d'une certaine manière pour ne pas niqué le signal.

humhum !

tres interessant tout ca !!

merci McColson, mais tu n'aurais pas pu poster ca avant que je ferme mon ampli fodrait que je le réouvre maintenant, voir si je les ai mis dans le bon sens.....

Je me demande si cele fait une vrai différence.....

sinon ils parlent de "cylindrical capacitor"....... c marrant mais je les connais le plus souvent sous forme de rectangle les capa non polarisées....



c'est quelle patte dans ce cas ???

moi ossi je voudrais bien savoir

Parceque s'il s'agit de ceux la :



j'en utilise tres peu dans les amplis à lampes.... aucuns en fait

donc je ne saisi pas trop...... surtout que les céramiques comme ceux la ont une si petite capa qu'ils ne peuvent être utilisés en condo de lisaison......

+ d'infos ?

Alors en gros :

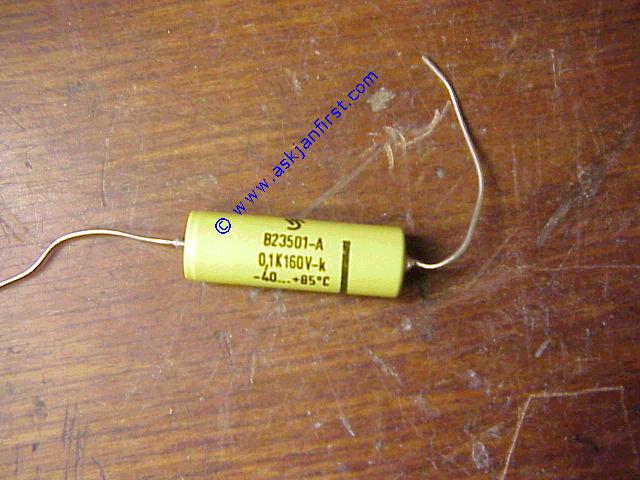

Il y a souvent dans les anciens condensateurs un trait qui marque "l'outside foil" (la membrane externe).
Cette membrane externe doit être connectée avec le point du circuit qui présente la plus basse impédence.
S'il n'y a rien de marqué, il n'ya pas de méthode miracle pour déterminé le sens : aiken propose de le déterminé avec un oscillo.
D'autres disent que c'est le coté gauche qd tu lis les insciptions.
Dans tous les cas comment concrètement connecté ce côté externe du condensateur dans son ampli.
- Lorsqu'il s'agit d'un condensateur placé après la cathode pour bloqué le courant continu (blocking cap) "l'outside foil" doit etre connecté coté anode.
- Lorqu'il s'agit d'un condensateur de découplage relié à la masse il faudrait placé l'outside foil" coté masse.
- Lorsqu'il s'agit d'un condo qui relie signal au haut voltage il faudrait relié l'outside foil au coté haut voltage.

Ainsi l'outside foil agirait comme un blindage contre les champs magnétiques à l'intérieur du condensateur.

Enfin pour les disques céramiques, multi-céramiques et silver-mica qui sont constitué d'une seule couche il n'ya donc pas d'outside foil.
De même les condensateur Orange Drop 716 sont constitués de telle manière qu'il ne possède pas non plus d'outside foil.

Le résultat serait une sensibilité beaucoup moindre à la ronflette et aux parasites.

Oué donc c'est pour les capas non polarisées "enroulées" (même geule que les chimiques)....

j'en ai pas dans mon ampli, mais j'y porterais attention dans mon prochain ampli si j'en utilise....

K.

Je pense que c'est en effet pour des condo de ce genre.

merci McColson pour ce truk de condo car moi je suis en trin de pinailler sur tou mon matos et c'est vraiment trés bon a savoir ca..........

Salut, je déterre ce topic parceque ça m'embête d'en ouvrir un autre juste pour une question!

Je viens de recevoir deux condensateurs Mallory 0.22 pour mettre dans ma Les Paul, et je me demande s'il y a un sens + et - ou peut importe, je le soude comme il vient?

Merci d'avance!

tu peux y aller, ya pas de sens



a+

Merci!

De maniere générale, quand ya un sens, c'est noté ou indiqué sur le codensateur, soit par une marque, soit par une inscription.

PS: pourquoi tu n'as pas pris des orange drop?
teste, c'est pas mal aussi!
