Construction réplique baffle Orange PPC412

Bonjour,
Je commence ma réflexion pour la réalisation d'une réplique d'un baffle Orange PPC412....
J'adore le look de cette marque (humm ce tolex orange bien flashy...)..J'ai d'ailleurs réalisé dernièrement un caisson pour mon ampli de puissance Marshall 9005 (rack) "Orange Style" (j'aime le look mais je préfère le son Marshall...) :

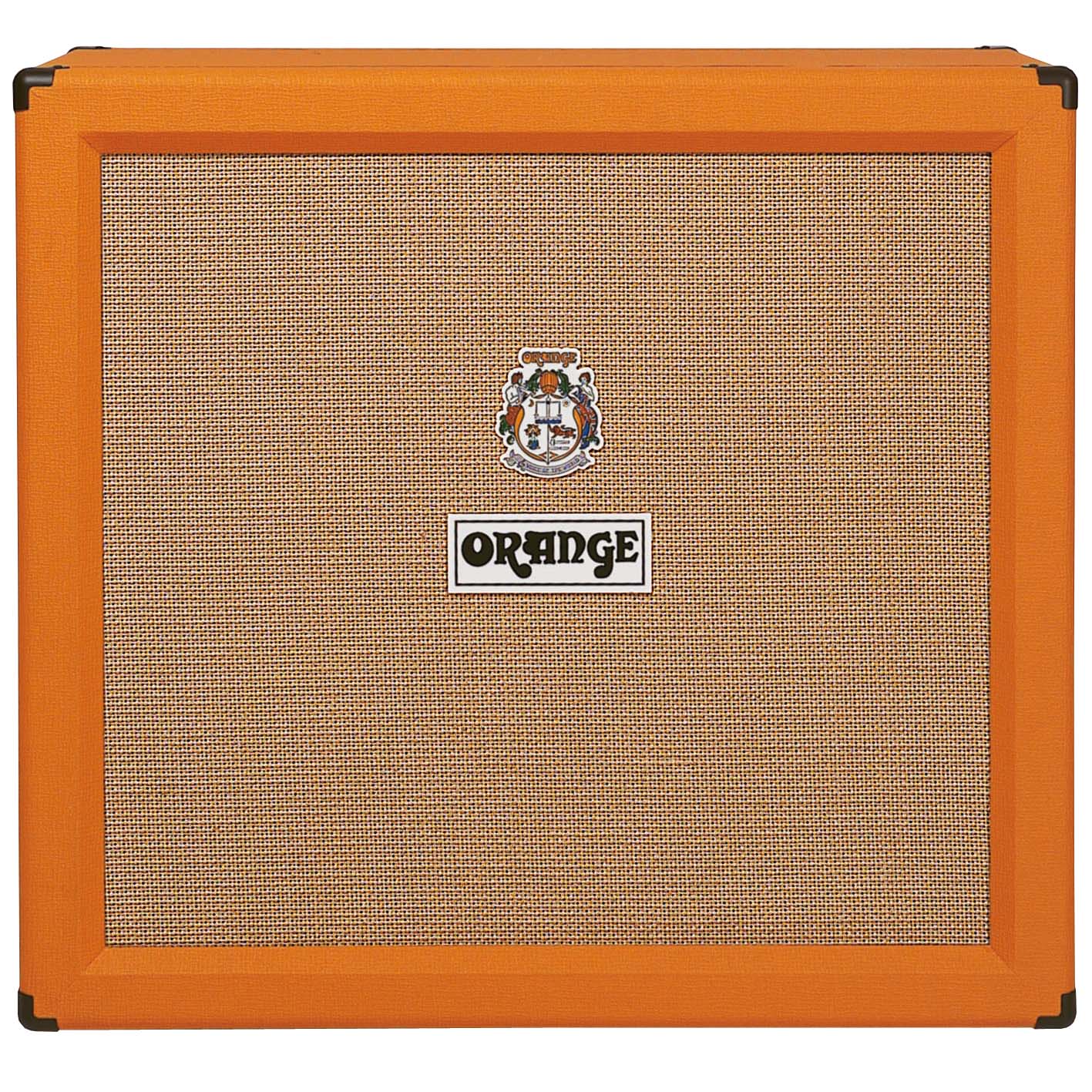

Je vais donc lui faire un baffle 4x12, une réplique du PPC412 :

En mettant je pense dedans 4 HP Eminence Governor (suis pas fan des V30) ou alors 2 Governor couplé avec 2 autres HP à définir

Pour la réalisation proprement dit, je pense savoir bien comment faire, je lis pas mal de topic là dessus notamment celui de Shaolintao :
https://www.guitariste.com/for(...).html

Par contre, je me pose quelques question au niveau de la finition et plus précisément sur la fixation du grill cloth sur la baffle et de la "baffle board"...
Si un possesseur de ce baffle pouvait me faire une ou deux photos de l'intérieur de celui-ci, ça serait sympa...

Ensuite, d'autres questions se posent à moi :
- Roulettes ou pas ? Le baffle avec ou sans roulette ne sonnera pas pareil (je préférerais sans...) mais je joue beaucoup et ce baffle va donc beaucoup bouger...et la question du transport ce pose...
- Le cablage ? J'aimerai pouvoir au choix, soit câbler en mono (16 ohm) soit stéréo (2 x 8 ohm)...par contre je n'ai pas idée du câblage à réaliser....En utilisant ce genre de fiche :
Ou une autre du genre avec sélecteur Mono/stéréo...


Je vais tout doucement (j'ai le temps et pas pressé) commencer la réalisation du baffle proprement dit et je verrais tout ça par la suite...
Je posterai les photos de l'évolution...
En attendant, je suis ouvert à vos suggestions (photos ?)

Edit Topic

Pour les roulettes, tu as les modèles démontables (clipsées), voir chez tubetown ou autre (c(est ce que j'ai mis sur mon cab).

Merci je n'avais pas vu ça chez TT...

Si tu n'es pas fan des V30 je te conseille de voir du côté de chez Tayden avec le Brit 60. Tu ne seras pas déçu. Sinon en restant chez Eminence le couple Governor/Private Jack est pas mal non plus.

2 HP Governor, au point où j'en suis de ma réflexion, c'est un quasi certitude...(je ne connais pas les Tayden dont tu parles mais je ne demande que ça...), après avec quoi ? je ne sais pas encore...2 autres Governor (le Orange est bien en full V30, donc pourquoi pas..), 2 Wizard ? 2 Private Jack... réflexion à poursuivre....
Merci de ton commentaire....Je vais regarder ça.

Edit : tu ne sais pas où je peux trouver des samples ?

là: http://www.watfordvalves.com/s(...)y.asp

Merci, je ne connaissais pas ce site....
Par contre dommage de ne pas avoir de rythmique, son clair....etc...Du coup un peu plus difficile de se faire une idée précise...

Salut Manu,

Je ne trouve pas les démos du site de Watfordvalves très parlantes...

Tu peux entendre en son clair ce que donne ce hp dans ce combo boutique made in France:

Jette un oeil là dessus, tu auras des réponses : https://www.guitariste.com/for(...).html

@ m721 : merci pour le sample, sympa en effet....

@ Denis13 :
Oui, je connaissais ce topic, je l'ai déjà parcouru plusieurs fois en long et le large...

D'ailleurs en fouillant un peu sur le net (et sur ton tube) j'ai trouvé ces vidéos (je ne sais pas si elles ont déjà été postées mais en tout cas, je fais tourner pour ceux que ça intéresse....)
C'est très intéressant....

1ère partie :


2ième partie :


3ième partie :


4ième et dernière partie :

Salut Manu alors ce projet il avance?
Je sais pas si tu as vu mais j'ai rajouté dans mon topic (marshall 4x12 1982) le pdf d'un marshall 1960 pan droit si ça peut t'aider. Bon c'est sur le baffle board orange sera pas incliné, le contreplaque bouleau sera en 18mm (diantre mon pauvre dos ) et les tasseaux avant chanfreinés, et bien sur les dimensions pas les mêmes. Mais ça peut aider pour un départ...

Pour l'instant je suis en vacances (pas chez moi donc...)...mais le temps est pas top.
J'ai pu donc faire les plans et voir en gros ce que j'ai déjà et ce qu'il me faut.
Effectivement,contreplaqué en 18 mm et tasseaux avant découpés...
Tu as câblé le tien comment ? En 8 ? en 16 ohm ?
Je vais commencer d'ici quelques jours...Je suis toujours en pleine réflexion en ce qui concerne les HP. Pour le reste ça va....

je l'ai câblé en 16 ohms et la plaque de sortie arrière comporte un sortie // (si ça me prend un jour de rajouter un autre 4x12 )

Tu peux faire 16 ohms mono et 2x8 ohms stéréo (ou l'inverse), même pas besoin de plaque pour faire ça.
La stéréo c'est intéressant quand tu veux brancher 2 amplis dans le même baffle et jouer avec une aby box
