Fender Champ 57 réplique TAD

Aller à la page: 1
Auteur Message
cnisou
Inscrit le: 04 Nov 18
Localisation: France

Bonsoir

J'ai monté un kit TAD réplique du Fender Champ 57 avec un HP Jensen P8R-4ohms.
J'ai vérifié 3 fois mon câblage qui me semble conforme au layout TAD.
J'ai des valeurs de tensions et continuité qui me semblent cohérentes.
Mais … il ne se passe rien quand je branche mes guitares.
J'ai juste un léger hum stable qui arrive quelques secondes après l'allumage.

Quelqu'un peut-il me guider pour le trouble shooting svp ?
Haut
Alerter un moderateur
Grouic
Vintage Méga utilisateur


Inscrit le: 25 Apr 06
Localisation: France

"trouble shooting"
En français, ça donne quoi ?

_________________
Versatile : qui change fréquemment d'opinion. (Le Robert)
Haut
Alerter un moderateur
cnisou
Inscrit le: 04 Nov 18
Localisation: France

Oups ! Pardon …
Lire "recherche de panne"
Haut
Alerter un moderateur
slowhand73
Vintage Top utilisateur


Inscrit le: 24 Feb 04
Localisation: Ile-de-France

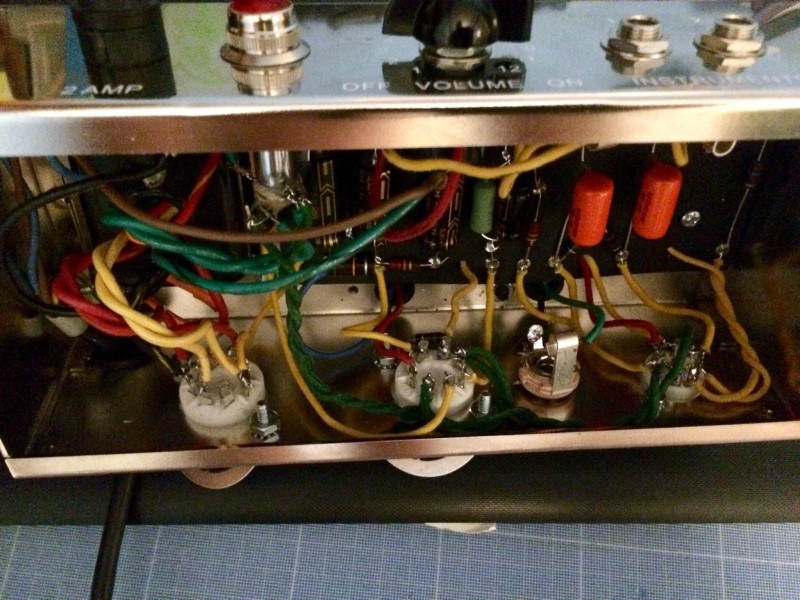

Et quelques petites photos des entrailles ? Pas sur que ça aide, mais des fois, un œil expert peut déceler la boulette.

_________________
A vendre : Fender stratocaster custom shop 65 relic Charcoal Frost Metalic - 2003 : https://www.zikinf.com/annonces/annonce-1721163
Haut
Alerter un moderateur
cnisou
Inscrit le: 04 Nov 18
Localisation: France





Haut
Alerter un moderateur
nasdak
Custom Cool utilisateur


Inscrit le: 10 Apr 09
Localisation: Lyon

Si tu comprends comment marche ton ampli, tu pourras assez facilement tester son fonctionnement.
Sinon, vérifie et revérifie tout...
Je dirais mauvais cablage des entrées c'est toujours un peu abscons ce cablage!

Touche les grilles des lampes (en commençant par la v1)( avec volume pas trop fort ) avec multimètre et vois si tu as du son qui sort. Tu pourras voir où ça coince !
(Ps a faire bien surt uniquement si tu sais bosser avec de la ht)

_________________
tech ampli lampes sur lyon https://www.facebook.com/piamplification/
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Certainement un pb de jacks ! Touche avec un tournevis le point de jonction des deux résistances d'entrée (bleu-gris-orange), volume à 2. si tu as tu son (ronflement) c'est bien les jacks. Si tu n'a rien touche les pattes des condos orange tjrs avec un tournevis coté opposé aux jonction avec les deux résistance marron noir jaune.

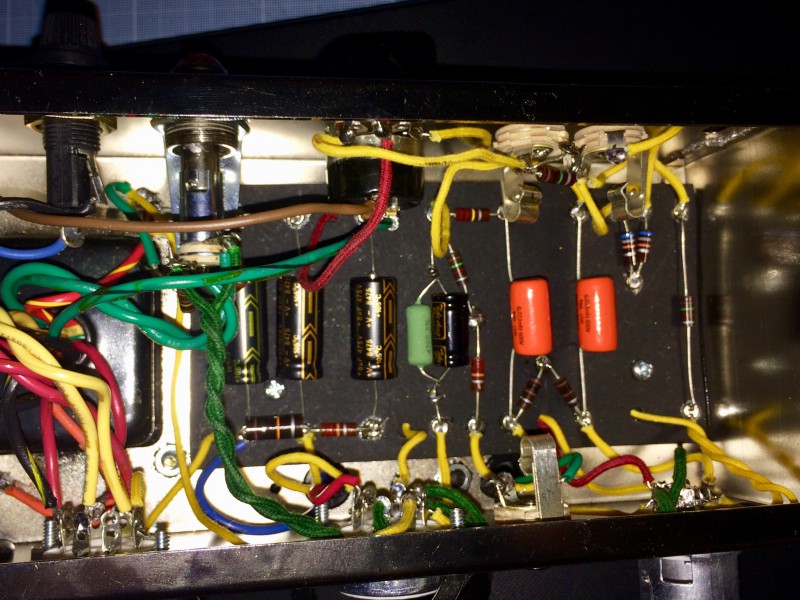

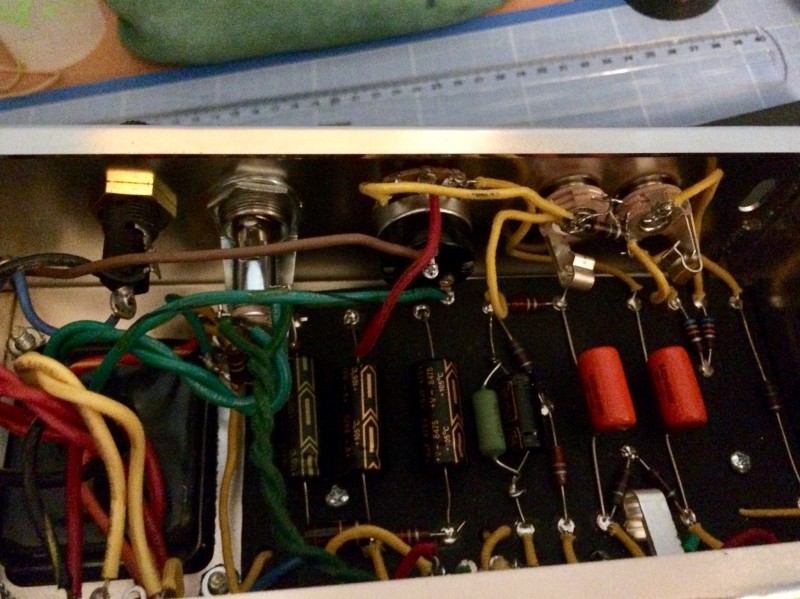

Et du coup en regardant la photo je vois que tu as mis là des marron noir marron ! ! ! !

Cherche pas plus loin !

_________________
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

VDS Bandmaster de 1967 :
https://www.guitariste.com/forums/achat-vente-echange,vds-bandmaster-s[...]7868

Clone Valco 510-1B : https://www.guitariste.com/forums/le-coin-du-bricoleur,clone-du-valco-[...]7760

Clone Gibsin EH-150 : https://www.guitariste.com/forums/le-coin-du-bricoleur,projet-gibson-e[...]html

Les jours sont trop courts pour perdre son temps sur backstage !
"Quel ampli pour...." et c'est parti pour 20 pages d'avis contradictoire et à 80% inutiles !
"Comment avoir le son de XXX ?" ben t'y arriveras jamais ! Apprends déjà à jouer.
Haut
1 Alerter un moderateur
nasdak
Custom Cool utilisateur


Inscrit le: 10 Apr 09
Localisation: Lyon

Bien vu oeil de lynx!
Du coup avec des resistances de plaque aussi faibles, si j'ai bien tout compris, on a une droite de charge horizontale et donc un gain quasi nul?

_________________
tech ampli lampes sur lyon https://www.facebook.com/piamplification/
Haut
Alerter un moderateur
cnisou
Inscrit le: 04 Nov 18
Localisation: France

Bien vu oldamp !
100 et 100k c’est pas pareil...
J’ai monté ce qu’il y avait dans les sachets sans contrôler.
Mea culpa !
Je corrige dès que je peux et je poste le résultat.
Merci !!!
Haut
Alerter un moderateur
slowhand73
Vintage Top utilisateur


Inscrit le: 24 Feb 04
Localisation: Ile-de-France

Tu vois, avec des photos ça marche tout de suite mieux

Perso, j'aurai pas vu le bug
