Rappel du dernier message de la page précédente :
Salut à tous, et grand merci pour ce tuto on ne plus précis et enrichissant !! 😉
J'aurais besoin de vos lumières sur un souci auquel je fais face..
J'ai rangé mon blues junior lacquered tweed dans un petit meuble, et afin d'accéder aux potards de l'ampli, j'ai démonté la section ampli pour la poser sur le caisson hp. Le son est nickel et même mieux, effectivement ça sonne moins boxy rien qu'en sortant l'ampli du caisson. Ceci dit, je remarque que je choppe plus d'interférence extérieur certainement dû au fait que l'ampli est à l'air libre. J'ai donc commandé les pièces afin d'essayer de réaliser une belle menuiserie grâce au tuto magique, mais je me demandais si je ne pouvais pas rajouter de la feuille d'aluminium ou de cuivre à l'intérieur de ce dernier afin den faire une cage de faraday...
Qu'en pensez-vous et quels conseils pourriez vous m'apporter ?
Merci pour vos retours éclairés !!!
Musicalement.
geogeo68
Merci

Concernant les parasites/interférences il est probable que le fait qu'il soit hors du cab puisse avoir une influence.

De mémoire, la plaque arrière qui couvre le circuit est recouverte d'aluminium.
Cela doit former une cage de faraday une fois serrée contre le châssis.

Tu peux essayer de reproduire cela avec une planche en bois que tu recouvres d'alu et tu poses le châssis dessus

Dans le cab que tu vas fabriquer, pareil, tu recouvres d'alu la planche inférieure où le châssis est posé. Aucun problème.

Sur ma tête, l'avantage d'avoir installé des supports de tubes me permet de mettre des couvercles blindés sur les lampes du preamp, ce qui le rend plus silencieux
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Super!!!
merci pour ton retour!!
Pour info, ne voulant me lancer non plus dans un projet irréalisable (je suis technicien du spectacle, donc temps libre dur à trouver...hihi)
je t'avouerais que je comptais garder la plaque avec effectivement de l'aluminium comme planche de soutien (comme c'est le cas à la base) et faire un coffrage uniquement avec des planches dessus + derrière + deux sur les côtés, pour maintenir cet ensemble sur les vis de serrage de la section ampli (deux sur le devant sur les côtés des potards et deux sur les côtés), la section ampli n'étant pas forcément trop lourd (j'ai acheté des CP de 18mm d'épaisseur).

Pour être honnête, j'avais peur qu'en faisant une "grosse" cage de faraday, cela puisse être "trop" conducteur de courant, car les tutos que j'ai lu au sujet des cage de faraday suggèrent de mettre les feuilles d'alu à la terre....

Et puis, des feuilles d'alu, genre gaffeur aluminium (utilisés à fond à mon taf pour la lumière, et que je comptais utiliser pour "isoler" la menuiserie ampli) seront-elles suffisantes pour créer cette cage de faraday?

J'espère avoir été assez explicite.... désolé si je ne le suis pas assez....

Merci encore!!!
geogeo68
Si je comprends bien

La cage de faraday est formée par le châssis pas par le cab.
Si tu refermes le dessous du châssis avec la plaque d'alu tu auras ta cage.
Le châssis est bien relié à la masse
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Ah OK,
Donc le chassis (c'est-à-dire la section ampli en métal avec les composants et tout le reste) étant déjà relié à la masse, rajouter une cage de faraday autour ne va pas créer de condenseur potentiel supplémentaire...
Encore une fois je spécule à cause du côté alarmiste de certaines infos de certains forums (qui ne sont pas forcément de trop...)
Et tu crois qu'utiliser ce gaffeur aluminium sera suffisant ou est-ce que mettre du gaffeur cuivre (j'en ai trouvé sur certains sites...) ne serait pas plus efficace?

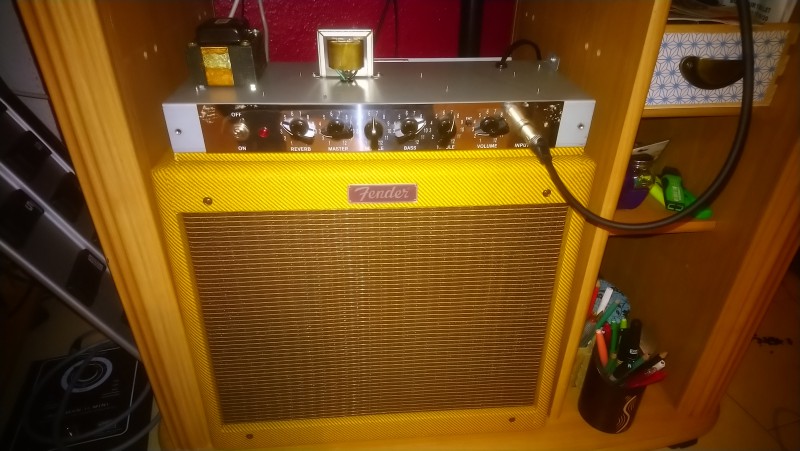

ampli on cab


voilà l'installation qui me convient sans le coffret...
geogeo68
Non aucun intérêt de tapisser tout le cab d'alu, tu dois simplement "refermer" le châssis métallique ;donc en le fixant sur la planche inférieure du cab recouverte de cuivre
