Résistance étrange sur fender blues deluxe

• Veryfatboy
• Special Total utilisateur

• #1
• Publié par
  Veryfatboy le 12 Mai 2020, 09:25

Salut.
En faisant des tests avec mes lampes de pream,j'ai remarqué une résistance qui sembne avoir été rajouter sur le circuit de mon blues deluxe.

Quelqu'un sait a quoi sert cette résistance ?

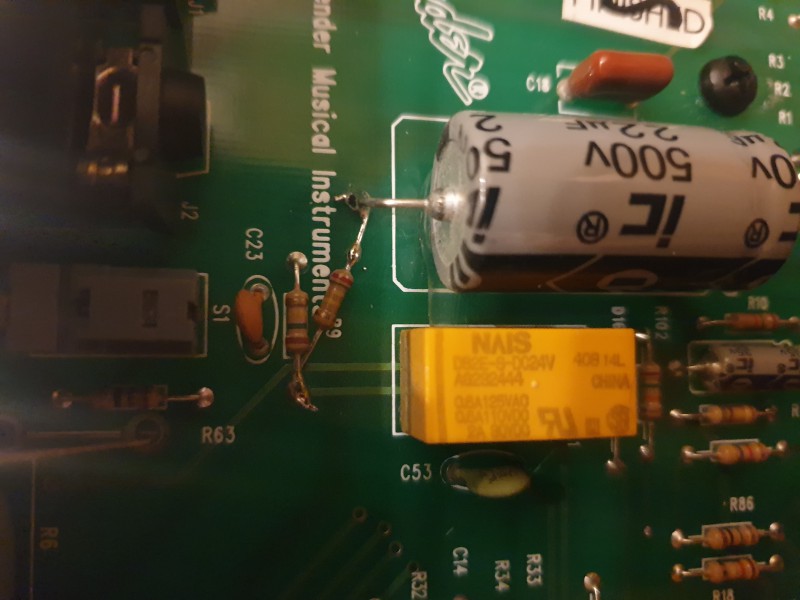

Résistance blues deluxe

• oldamp
• Vintage Méga utilisateur

• #2
• Publié par
  oldamp le 12 Mai 2020, 09:36

A te donner mal à la tête et ouvrir un nouveau topic

Ça marche ? alors touche à rien...

• Veryfatboy
• Special Total utilisateur

• #3
• Publié par
  Veryfatboy le 12 Mai 2020, 09:37

La resistance relie R9 a la masse et fait 0,240 m ohms.

Schéma

• Veryfatboy
• Special Total utilisateur

• #4
• Publié par
  Veryfatboy le 12 Mai 2020, 09:40

oldamp a écrit :

A te donner mal à la tête et ouvrir un nouveau topic

Ça marche ? alors touche à rien...

Ca marche même sans!!!

• voMIgrave
• Custom Cool utilisateur

• #5
• Publié par
  voMIgrave le 12 Mai 2020, 09:57

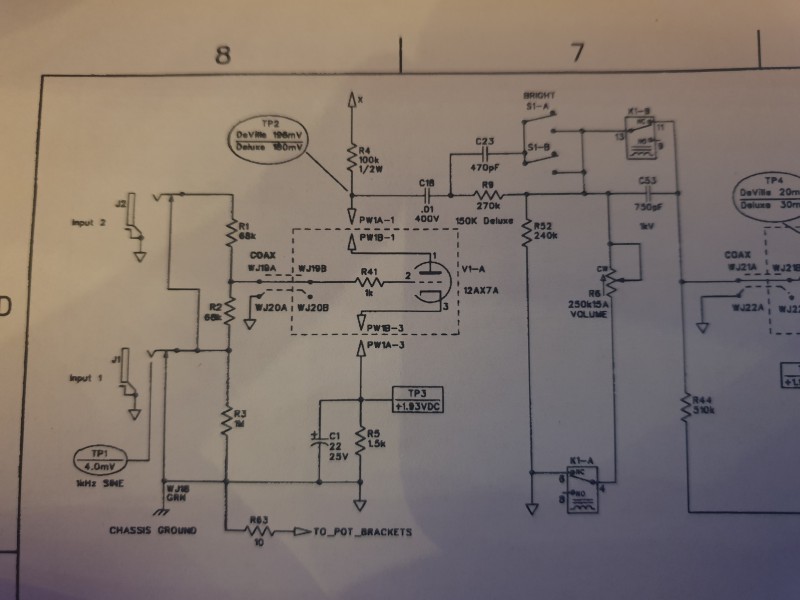

Bizarre, on dirait que cette résistance de 240K correspond à R52 sur le schéma mais qui était manquante sur la sérigraphie du PCB, un oubli de conception dans le typon ? Et ensuite rattrapée à l'arrache façon goret

• oldamp
• Vintage Méga utilisateur

• #6
• Publié par
  oldamp le 12 Mai 2020, 10:22

Exact !

• Veryfatboy
• Special Total utilisateur

• #7
• Publié par
  Veryfatboy le 12 Mai 2020, 10:24

voMIgrave a écrit :

Bizarre, on dirait que cette résistance de 240K correspond à R52 sur le schéma mais qui était manquante sur la sérigraphie du PCB, un oubli de conception dans le typon ? Et ensuite rattrapée à l'arrache façon goret

R52 est un peu plus loin sur le circuit.
Ce n'est plus une résistance mais un straps et ça a l'air d'être d'origine.
Autre bizarrerie, C53 a sa piste coupée...

• Veryfatboy
• Special Total utilisateur

• #8
• Publié par
  Veryfatboy le 12 Mai 2020, 10:27

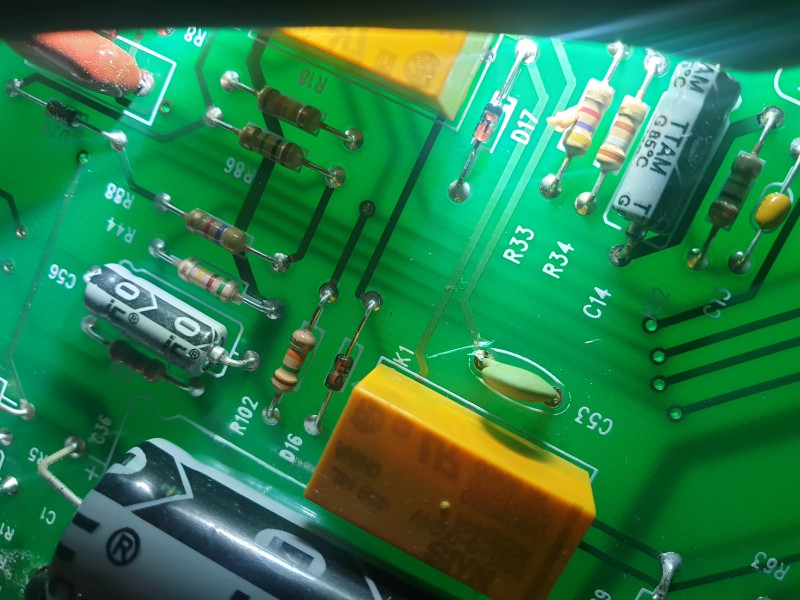

Fender blues deluxe

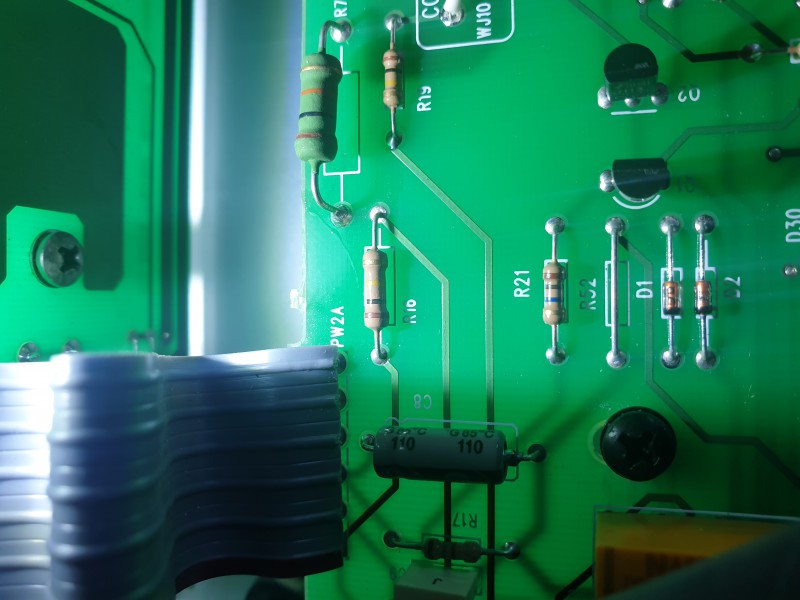

Fender blues deluxe

• voMIgrave
• Custom Cool utilisateur

• #9
• Publié par
  voMIgrave le 12 Mai 2020, 10:50

Une modif sur le switch de bright

• digiorgio
• Special Méga utilisateur

• #10
• Publié par
  digiorgio le 12 Mai 2020, 13:28

Suis pas expert , mais selon le schéma fourni : un strap à la place de la R52 devrait très fortement atténuer le signal .( Voire plus si affinités avec la masse ... )
Soit le schéma est caduque , soit d'autres modifications exotiques ont eu lieu ailleurs...
On sent quand même la volonté de freiner les ardeurs du Deluxe sur le canal clean

• voMIgrave
• Custom Cool utilisateur

• #11
• Publié par
  voMIgrave le 12 Mai 2020, 14:14

On voit que le strap ici sert à faire une liaison entre les 2 couches du circuit.

• manulonch
• Vintage Méga utilisateur


• #12
• Publié par
  manulonch le 13 Mai 2020, 23:55

Il y a eu plusieurs version de l'ampli, avec des schèmas un peu différent, c'est toujours prise de tête de savoir quel schéma correspond à l'ampli qu'on a en main.

https://www.facebook.com/ritualtubeworkshop

Ne clique surtout pas sur ce lien, ce que tu pourrais voir risquerais de changer ta vie

" Militer sur Backstage c'est comme être riche au Monopoly "
