Bruit parasite guitare électrique

Alors la mesure de résistance oscille énormément, entre un des potards (le tone) et la prise jack, elle démarre avec des grandes valeurs avant de descendre vers les 4 5 ohms, et de remonter petit à petit jusqu à quelques dizaines de ohms. En tout cas clairement pas zéro.

Entre le cordier et la sortie jack les valeurs sont même encore plus importantes, parfois plusieurs centaines d ohms.

Et quand je mets en mode continuité avec le bip, j ai un très mauvais contact entre le tone et la sortie jack.

Et quand je mets en mode continuité avec le bip, j ai un très mauvais contact entre le tone et la sortie jack.

A noter qu en refaisant des tests je l ai pas sur certains effets mais très présent sur d autres notamment, et c'est logique, les overdrives. Demain je vais en magasin de musique.

Ok, tiens nous informé de la suite

Pierre_Alex44 si tu peut fait quelques photos de la guitare au niveau de l électronique et on pourra te dire mieux quoi vérifier et autres

Déjà merci à tous pour les réponses, premier post ici et là réactivité des gens fait plaisir.

Alors je suis passé en magasin hier. Le spécialiste en électronique est en congés malheureusement donc je peux rapporter la guitare dans quelques semaines. Toutefois on l'a branchée sur un ampli vite fait et j ai vraiment rien eu l'impression d'entendre... Ça va un peu dans le sens de mes craintes d'un problème maison.

Mais bon, je vais quand même faire des photos pour avoir votre avis et quelques points de mesure ou vérification précis, et je vous en remercie.

En parallèle je vais contacter le père d un pote qui est électricien de métier pour venir contrôler l'installation. Déjà ça peut pas faire de mal... Et sait on jamais, régler peut être le problème.

Je vous tiendrai informé et je fais une photo dès que possible, si je peux ce soir. Ce sera la première fois que je l ouvre, grand moment...

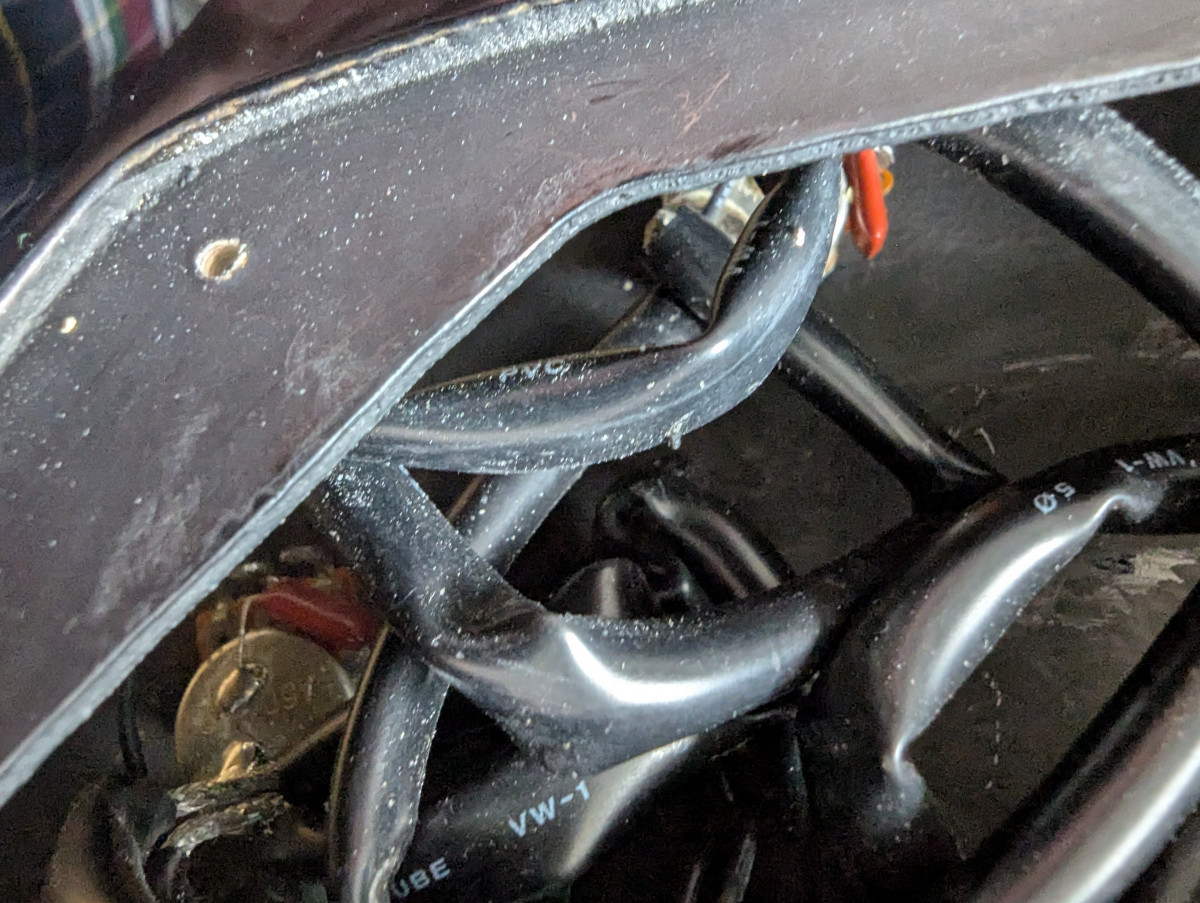

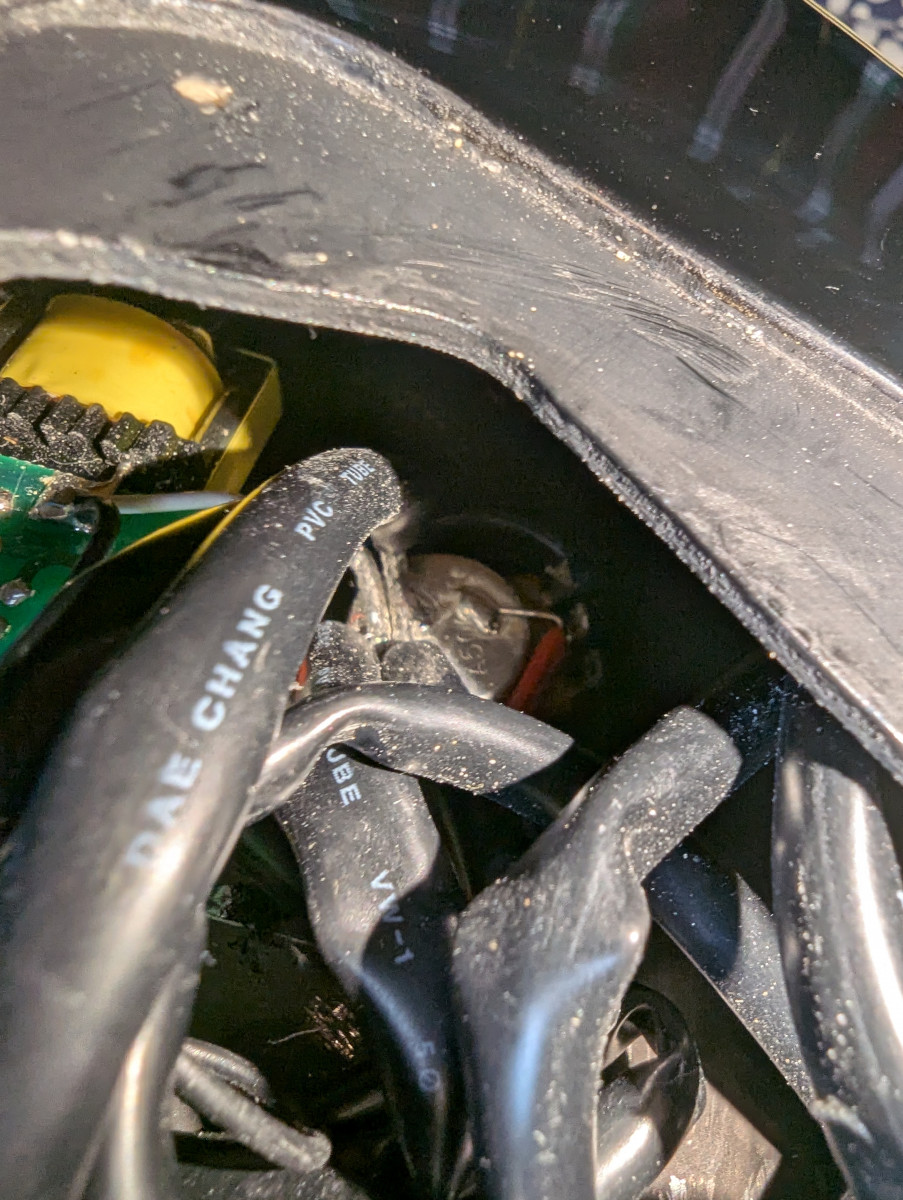

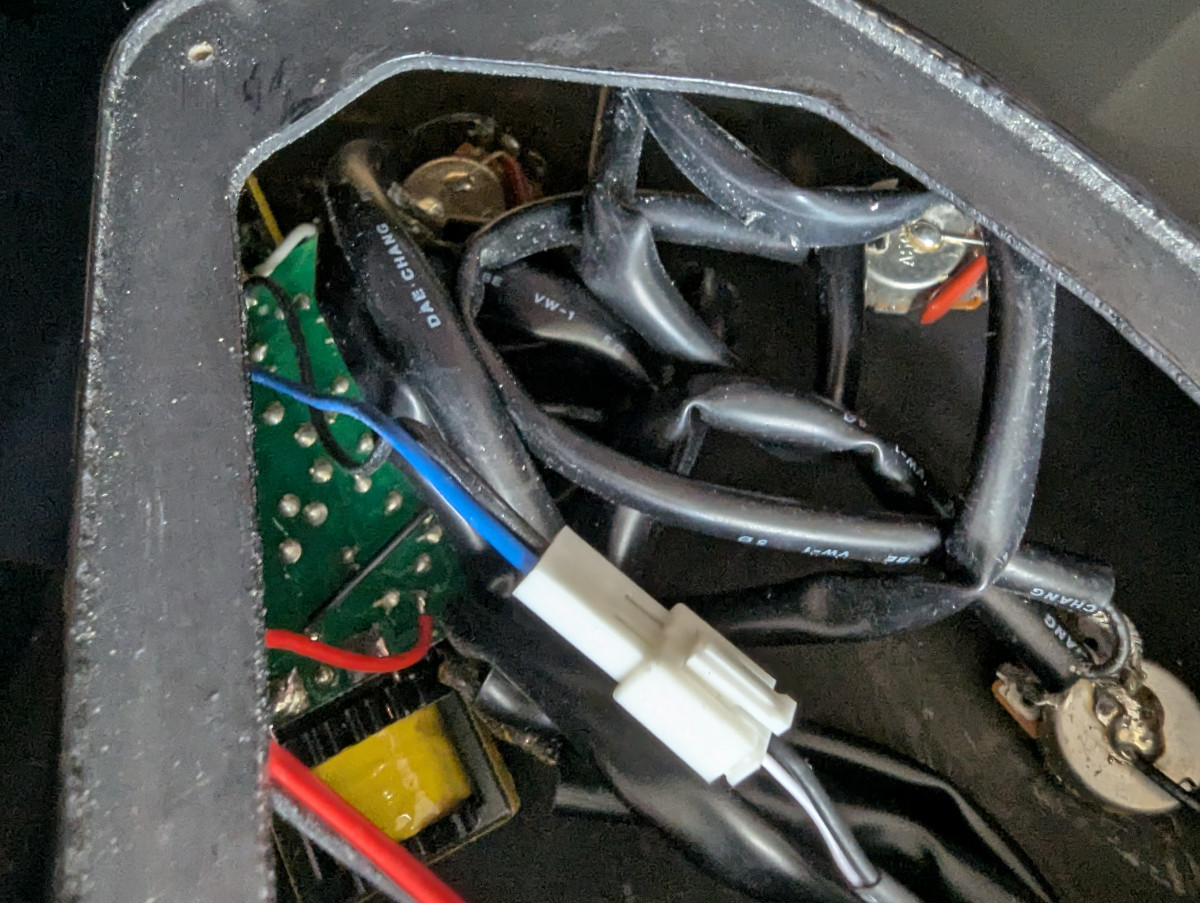

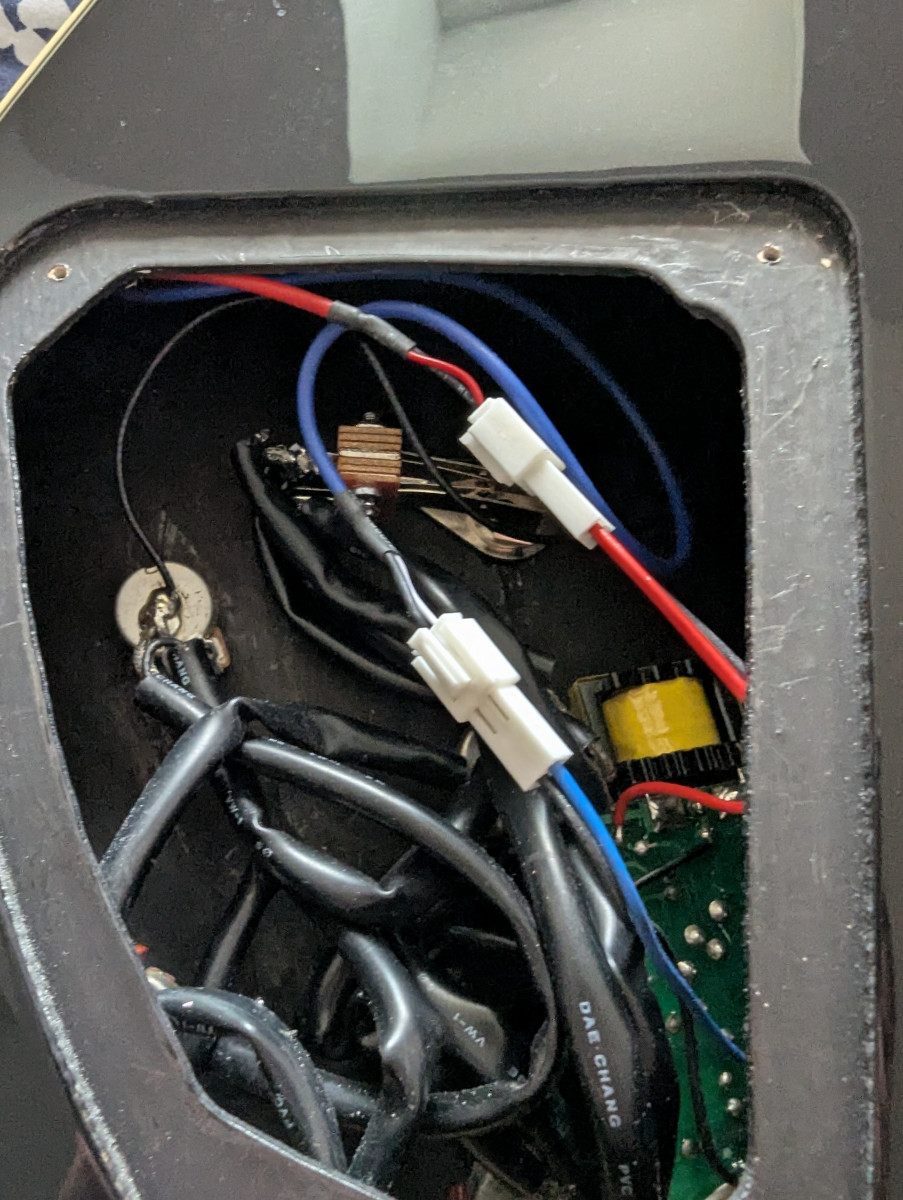

J ai pris pas mal de photos, bon on voit pas grand chose. Les câbles ont l'air en bon état, juste quelques jours métalliques coupant qui sortent d une gaine sur un des câbles. Peut être pas ouf. J attends vos éventuels retours/conseils.

C'est quoi cette guitare ? Il y a un transfo dedans ? C'est une usine à gaz.

2 transfos ! Pour le varitone..

Je donne ma langue au chat

a punaise je ne m attendais pas a observer ca, ya du monde la dedans ....
ya un circuit et tout en plus , tu peut faire des vérifications plus facilement comme ca par exemple le multimètre en testeur de continuité ( quand ca fait bip quand tu touche les 2 pointes ou en mesure résistance ) tu pose un pin du multi sur la carcasse d un potar (par exemple celui qui est relié au corde avec un fil noir visiblement) et tu touche avec l autre pin du multi les autres carcasse pour comparer et détecter un éventuel petit souci de soudure ou autre , et aussi le jack de sortie ,les cordes , le fil noir du circuit imprimé aussi , visiblement ce sont des connexions avec du fil noir dans ton cas , c est pas l exemple le plus simple dans ton cas quand même mais avec de la chance tu na pas de problème a la guitare si tu na pas détecté de problème en te branchant au magasin , truc bête mais a tu un autre câble pour brancher ta guitare a l ampli pour tester au cas ou ?
vérifier la pile aussi y en a surement une kkpart , j en oubli certainement

edit : voici un plan trouvé sur le net : https://www.mylespaul.com/atta(...)2827/
c est particulier comme guitare en fait ce serait pas des transfo mais des self ?

Faudrait demander à une IA de dessiner le circuit de cette gratte

Edit : oh petard elle a 2 jacks en plus !!
Je retourne sur ma junior

corto30 j ai édité mon message ayant trouvé un plan "approchant" je ne garantie que se soit pile poil ca mais ca donne une idée de départ déjà
c est vraiment pas le truc le plus simple malheureusement pour Pierre_Alex44 , en plus stéréo et tout le Bazard ...
ne cherche pas de pile du coup je t ai dit une bêtise plus haut

Merci beaucoup pour les réponses ! Je vais malheureusement manquer de temps ce soir mais demain je fais des tests au multimètre.

Oui je m'attendais a du bazar mais pas autant. Mais quand on y pense c est logique, deux sorties jack, mono et stéréo, quatre potards, le sélecteur, et le bouton de variation à six positions... Ça fait du monde !

Je m attends je crois au fond de moi à des bonnes mesures et une défaillance plus regrettable du genre maison... Mais croisons les doigts. Je vous tiendrai au courant (j ai testé tous mes jacks, certes pas jeunes).

A première vue ce matin en continuité j ai bien le bip entre chaque potard, et avec les deux entrées jack. Sur le circuit imprimé pas partout mais je pense que c est normal selon les points de soudure et endroit du circuit.

j ai pas pensé a te le signaler mais parfois ca bip avec des valeurs de plusieurs dizaine d ohms , entendre le bip ne suffit pas il faut aussi vérifier la valeur affiché sur le multimètre , par exemple si tu touche les 2 pointes de ton multi tu vas certainement avoir style 1 ohms et dans un monde parfait tu devrais avoir cette valeur sur tous tes points de contact des masses , bon a priori le problème serait ailleurs dans ton cas
