Câbler une guitare électrique avec un mini switch 6 broches

  • Publié dans guitare électrique
Auteur Message
Axel.T
Inscrit le: 05 Mar 20
Localisation: -

Bonjour à tous. Je suis étudiant en science et génie des matériaux et j'ai eu l’ambitieux projet de fabriquer une guitare en fibre de carbone ( c'est mon projet de fin d'étude, nous avons donc eu un certain nombre d'heure tout au long de l'année). J'ai pratiquement finis, mais j'ai un ultime problème. J'ai acheté un sélecteur de micros chez Thomann que je trouvais sympa : [url]https://www.thomann.de/fr/goeldo_el013_minischalter.htm [/url]
Or, je n'arrive pas à trouver de schéma de câblage car ça a l'air de ne pas être utilisé en temps que sélecteur de micros. J'ai fabriqué une guitare type LesPaul et j'ai donc 2 humbercker DiMarzio et j'ai acheté un kit ermeson pour les potard (2 tonalités, 2 volume) et je souhaiterai pouvoir avoir câblage classique de guitare en haut le micro manche au milieu les deux et en bas le chevalet. Désolé de la taille du message mais si quelqu'un pouvait m'aider j'en serai ravi D
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

Salut !

Effectivement, c'est pas le type de sélecteur qu'on utilise en temps normal.
Dans ton cas il aurait plutôt fallut un toggle droit de type Switchcraft.

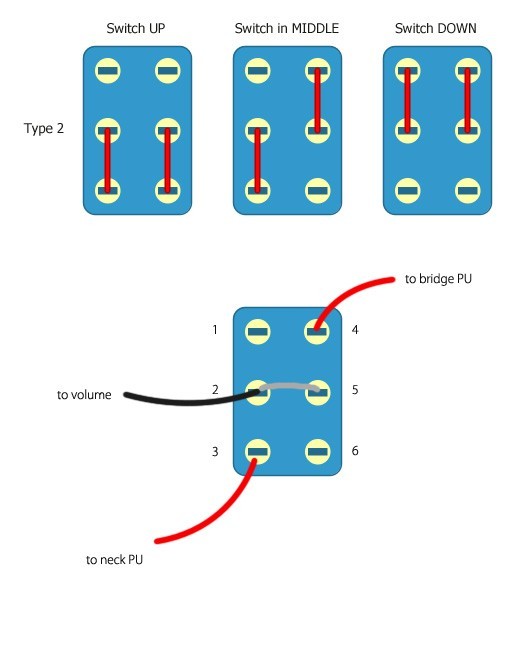

Néanmoins ton miniswitch est utilisable dans cette configuration avec ce câblage :

Diagram


Dans le cas d'une LP, c'est à dire 1 Volume + 1 Tone par micro, les "to X PU" sont à remplacer par les volumes respectifs et "to volume" par "to jack".
