Ajout d'un deuxième potard de réglage de bias ?

Alors oui normalement la question ne devrait pas se poser puisqu'on achète 2 tubes bien appairés et le le réglage du potard de bias permet un réglage pour un fonctionnement optimum des tubes.

Mais j'aimerais essayer cette solution qui peut être pratique pour déséquilibrer 2 tubes parfaitement appairés ou à contrario pour 2 tubes dont l'appairage n'est pas parfait, pouvoir les équilibrer.

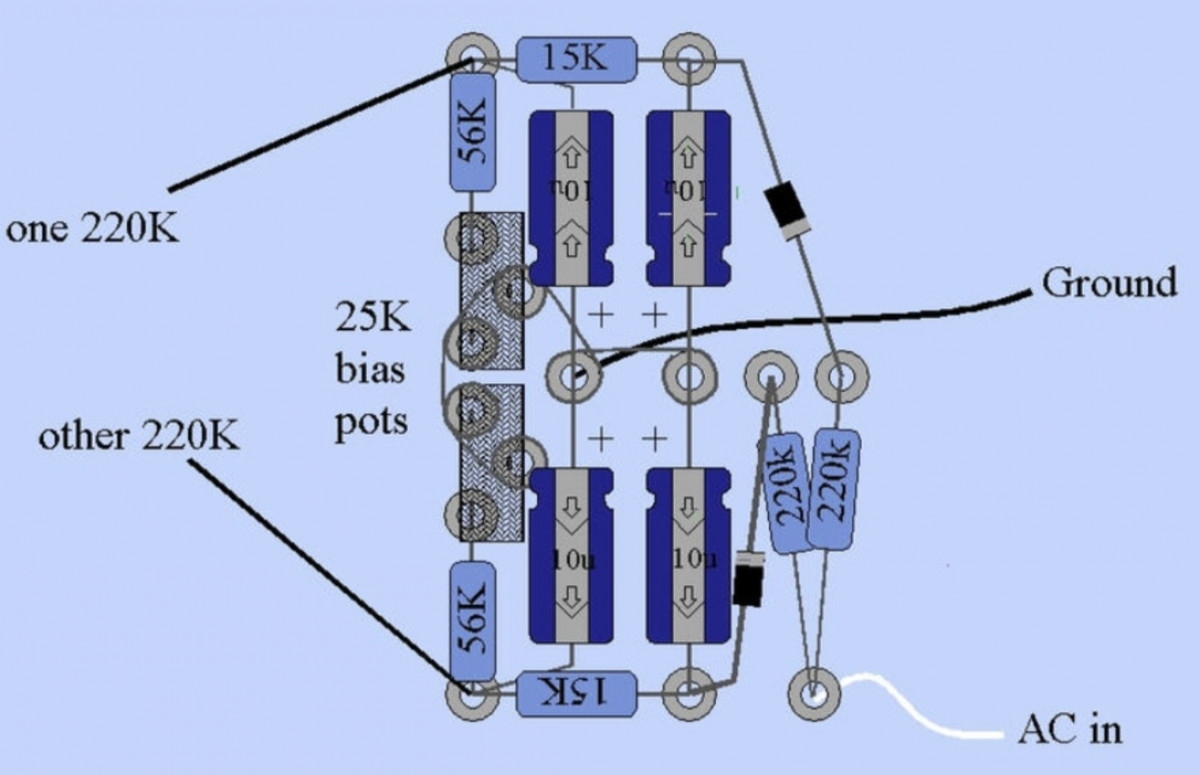

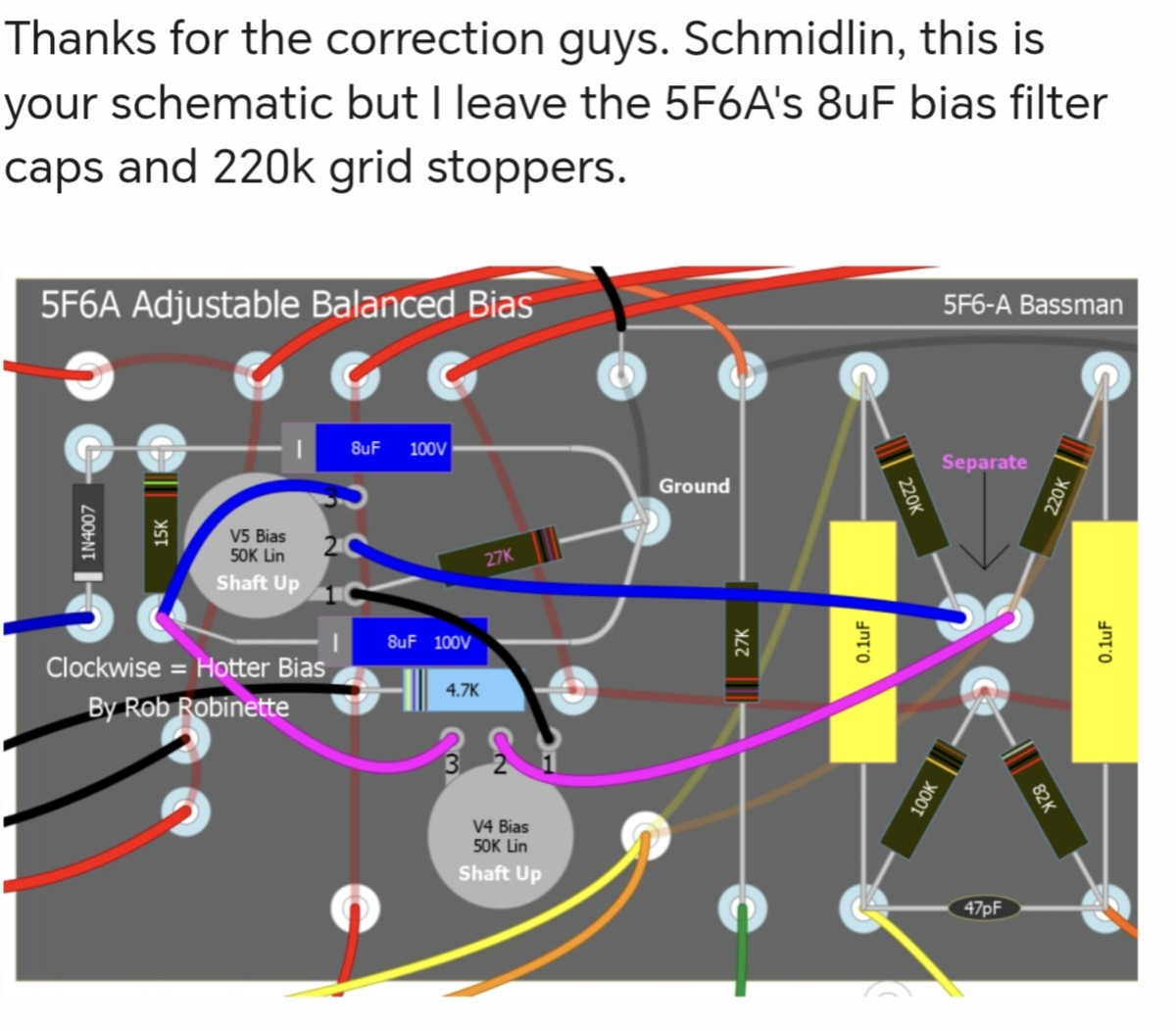

J'ai trouvé 2 schémas, l'un propose un deuxième circuit de bias et l'autre de Rob Robinet, l'ajout d'un deuxième potard raccordé au premier avec un peu de recablage.







Dans un premier temps je m'essaierai bien au deuxième montage plus simple à réaliser, qu'en pensez vous ?

2eme schéma devrait fonctionner. Perso je ne vois pas trop l’intérêt, sauf à avoir des tubes très dépareillés !

Merci Doug!
C'est pour me faire une idée justement, est ce qu'un ampli sonne mieux avec 2 tubes réglés a 34mA ou est ce qu'un déséquilibre peut être bénéfique ?
J'ai un jeu d'el34 mullard avec 12mA d'écart mais pas de hum et ça sonne. Est ce que ça sonnerait mieux une fois équilibré ?

Bon je vais faire la petite modif pour ajouter le trimpot, je verrai bien.

regarde les débits au repos, donc 34 mA, puis à mi-puissance, puis à pleine puissance ! (mais je ne pense pas que tu aies le géné BF et l'oscillo et la charge fictive pour faire ça !)... Très souvent l'écart de débit entre deux tubes varie selon la puissance injectée !

Oui c'est ce qui me manque pour vérifier les mesures, d'ailleurs tu as raison, c'est mieux de régler le bias avec géné Bf et oscillo pour se reprocher des conditions de jeu, je joue l'ampli volume à 8 et pas à 0 !

Bon de toute façon le montage est en cours je testerai cet am. Je vais regarder pour m'équiper d'un géné Bf et d'un oscillo, tu me conseillerais comme comme matériel ? La charge fictive c'est le torpedo reload.

En matos moderne numérique, il y a des trucs sympas et pas très chers mais je n'y connais rien ! Moi c'est tout en "vintage" dans mon "labo" ! Minimum 40 ans...

Bon ça a l'air de fonctionner ce montage. Ampli sur on sans tubes j'ai bien les 2 tensions négatives de bias qui arrivent sur lse Pin5 des grilles des tubes.
Je peux modifier l'une sans interferer avec l'autre.
Je vais mettre mes tubes desappairés voir comment ça réagit.

Ça marche ! Impeccable, terminé les 12mA entre les 2 tubes, même valeur de bias pour les 2.

Vu le peu de manip à faire pour le bénéfice, je vais faire ça sur mes autres amplis, merci Doug

Une photo du circuit, c'est à reprendre hein, mais il faut que j'achète des turrets ! La c'est juste pour le test.

Et surtout, tu entends la différence ?

Il me semble avoir vu des amplis avec une combine un peu similaire pour mixer 2 paires de tubes .

Je ne sais plus comment sonnait l'ampli avec les 2el34 desappairées

Il faudrait que je règle bias pour retrouver les 12mA de différence et que j'enregistre 2 pistes, je vais faire ça.

Dans ma recherche d'infs sur le double bias, je crois me souvenir que ça existe dans le dsl, 1 pot pour 2 tubes.

Quelquefois, j'ai des tubes qui me semblent bien appairés sur mon duovac pour les valeurs d'émission, mais je fais l'impasse sur la transductance en ne vérifiant qu'un point, de ce fait surprise avec des tubes qui présentent 12, quelquefois 20mA de différence, c'est l'intérêt du double potard.
Il faudrait à l'avenir que je mesure plusieurs valeurs pour la pente, maintenant je sais...

voila 2 exemples que j ai :




exemple sur un fortin :




pas essayé ni l un ni l autre

Très honnêtement 12mA ça n'est pas perceptible, mais c'est sans doute mieux pour les tubes et le bon fonctionnement de l'ampli.
