Buffer : question bête ?

En fait j'ai mis une pile juste pour le test ,il y aura une alim.
Quand tu dis que ça n'est pas conventionnel ,c'est à dire?
Dans un précédent post on me disait qu'il n'y avait pas de moins sur ce montage.
Mais s'il est relié au boîtier il y en a bien un,non?

Oublie la nition de -90V, ca ne veut rien dire sauf sur très peu de pédales, à savoir les fuzz germaniums.

Ce qu'on appelle le -, c'est la masse (ground).

ok,mais alors concrétement : je débranche le - de la pile?et je relie le ground du montage au boîtier?

Tu relies la masse de ton circuit a la prise jack.

Bon,j'ai revu les soudures ,mis l'ic à l'endroit,débranché le - de la pile (il est en l'air):
l'ic ne chauffe pas mais pas de son...

Tu as mis une alimentation ?

Si le moins de la pile n'est pas relié, et que tu n'as pas d'alim, bha pas de jus dans le circuit ...

J'ai pas l'impression que tu possède les bases du DIY

Sur ce genre de circuit très simple, il peut difficilement y avoir de problèmes.

Tu as soit un soucis de cablage, soit un composant mort.

Peux tu nous montrer une photo du cablage ?

Les photos sont en page 2
Ce qui m'a un peu perdu c'est le fait qu'on dise qu'il n'y a pas de -9v sur ce circuit.
Entre le + de la pile et le boîtier on doit bien avoir 9V?

-9V ca ne veut ABSOLUMENT rien dire dans ton cas de figure.

Ton alim est +9V, et ta ground est négative. Donc entre l'alim et la masse, tu auras +9V.

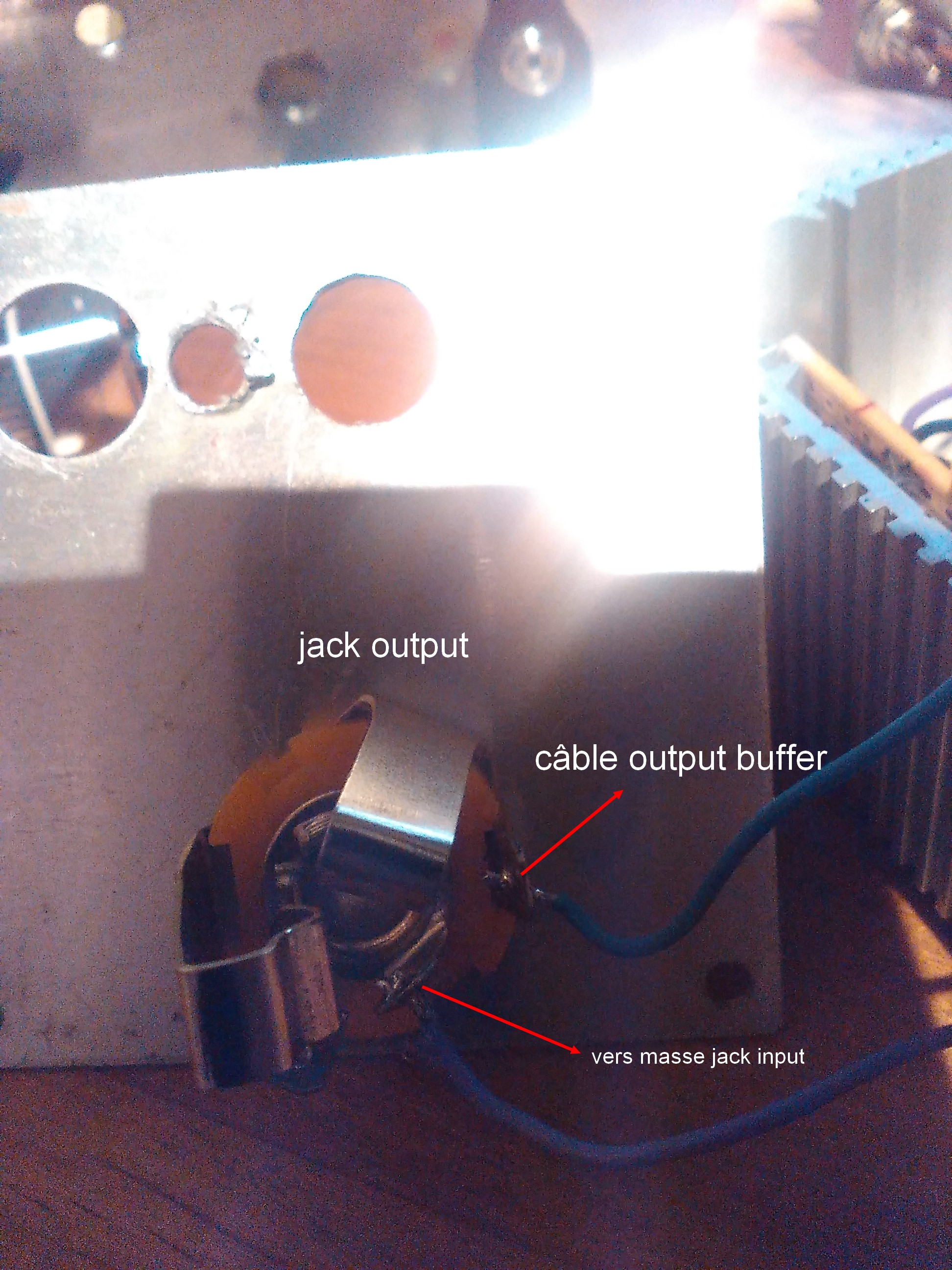

Envoi une photo des soudures des prises jacks

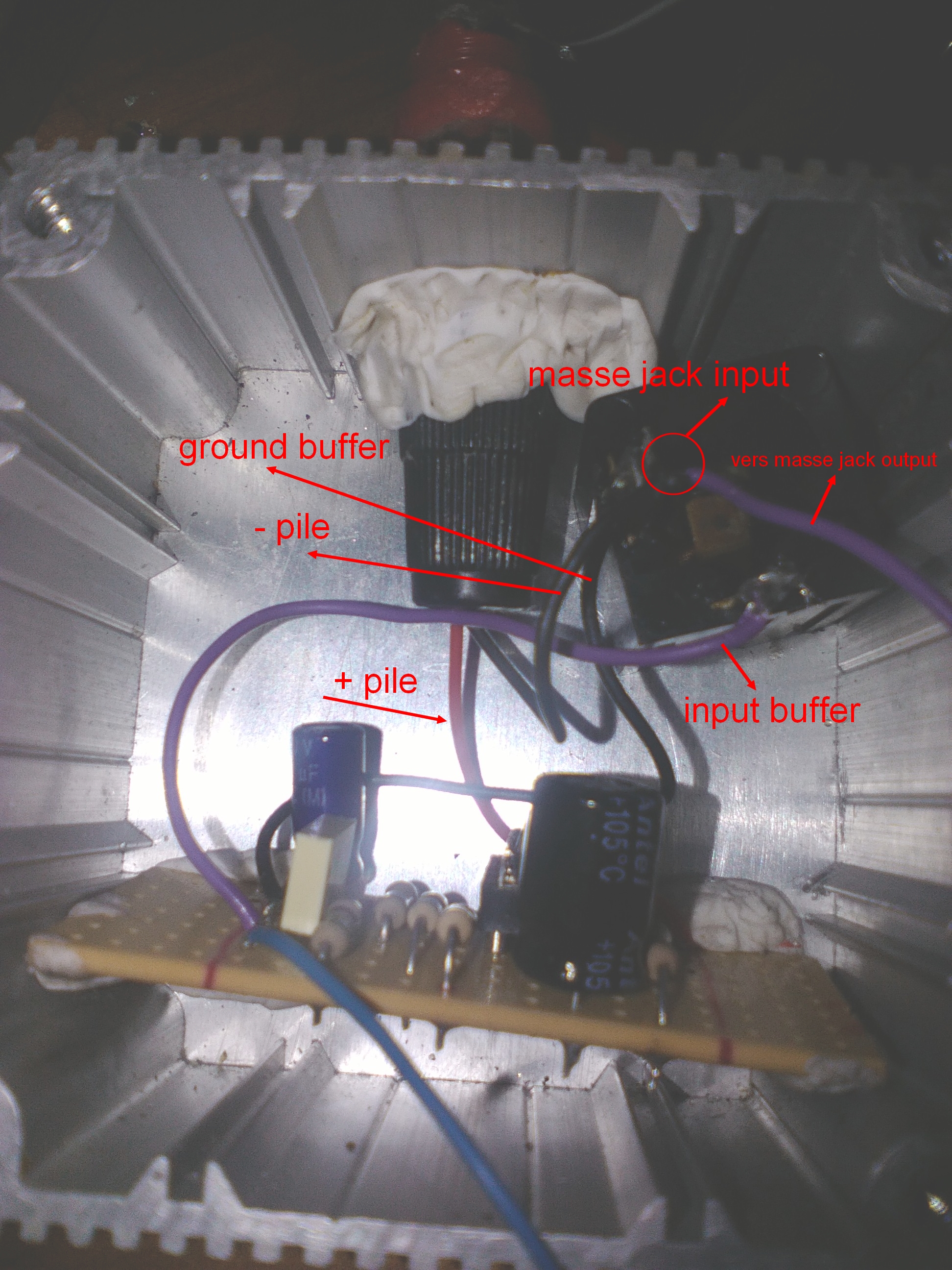

Voilà



T'inquiète pas pour la pâte blanche c'est parce que je n'avais plus de fiche pour l'alim alors j'ai fixé un truc provisoire pour le test.
Si le branchement est bon,le tl072 qui était brûlant doit être naze.
Je n'en ai pas d'autre pour l'instant mais il me semble que dans une tube screamer on peut remplacer le jrc4558 par un tl072.L'inverse est il possible?Je dois avoir un jrc4558d qui traîne...

Bon me revoilà.
J'ai fouillé dans mon bordel et j'ai trouvé un tl072cp....ça marche!
J'ai aussi un tl062cp et un jrc4558D: je peux les tester sans risque pour voir les différences sonores?

Oups j'avais pas reçu les nouveaux messages

Cool que ça marche !

Tu peux essayer d'autres IC mais à mon avis c'est inutile, le TL072 est impec pour ça, les 2 autres seront certainement moins bien (plus bruyants possiblement). Si tu avais un Burr Brown (Opa2134, opa2604) ou un Ne5532, à la limite ça vaudrait le coup, et encore, pas sûr que la différence s'entende sur un buffer ! Mais tu peux toujours essayer bien sûr !

+1
Boba7 a tout dit

Presque tout dit....
Le NE5532 ne marche vraiment pas bien avec du 9v, il lui faut un peu plus pour en tirer la quintessence.

Ah ?

A vrai dire je n'en ai pas d'expérience directe mais je sais que beaucoup l'utilisent pour upgrader des circuits, pour moins de bruit.
Bon à savoir quand même.
