Coup de main de câblage.

Salut à tous, j'ai trouver un schéma de dirty litlle secret sur le net mais j'aimerais savoir, sur l'original ils parlent un 4pdt et leurs schéma se fait avec deux stomp switch..

Comment cabler un seul Switch comme l'original ?

Merci.

Tu dois utiliser un toggle switch 4pdt

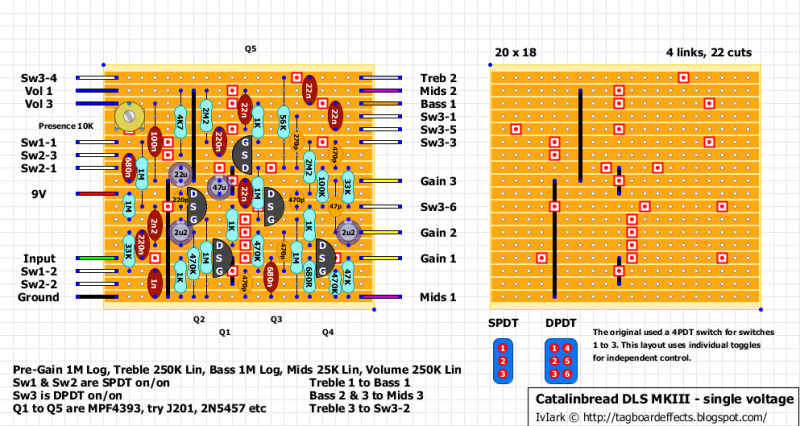

Sur le layout tu ne vois que deux switches (un spdt et un dpdt)
Mais il y a 2 spdt et un dpdt en tout (regarde la légende )
ce qui te donne un 4pdt en tout :
- sw1 : spdt 1
- sw2 : spdt 2
- sw3 : dpdt

Donc si je comprends bien, je câble un stomp switch au dpdt et deux Switch à levier en 1 et 2?

J'ai pas tout compris ce que tu voulais dire

Le footswitch c'est simplement pour enclencher ou desenclencher l'effet

Ensuite pour les switches Tu as deux possibilités
(enfin plus même, mais on va essayer de faire simple )

Soit tu câbles avec 3 toggles switches indépendants les un des autres (comme sur le layout) :
Sw1 : le premier SPDT
Sw2 : le deuxième SPDT
Sw3 : le DPDT

Avec cette version tu as plus de possibilités pour sculpter le son puisque chaque switch sera indépendant.

Ou bien juste avec un 4PDT, là c'est comme si tu actionnais les 3 en même temps.

Si tu regardes tes 3 switches côte à côte
Tu verras que tu as le même nombre de broches qu'un 4pdt, tu comprends ?

Donc tu attribueras une colonne/pôle au Sw1 un pôle au sw2 et les deux derniers pôles au sw3

Un switch 4pdt c'est comme 2 spdt et un dpdt (cas de ce layout)
ou bien c'est aussi comme 4 spdt actionnés tous en même temps

ou bien 2 dpdt,
ou encore un spdt et un 3pdt


Tiens regarde l'excellent article de Benoît ça peut t'aider à comprendre également

https://www.coda-effects.fr/20(...)l?m=1

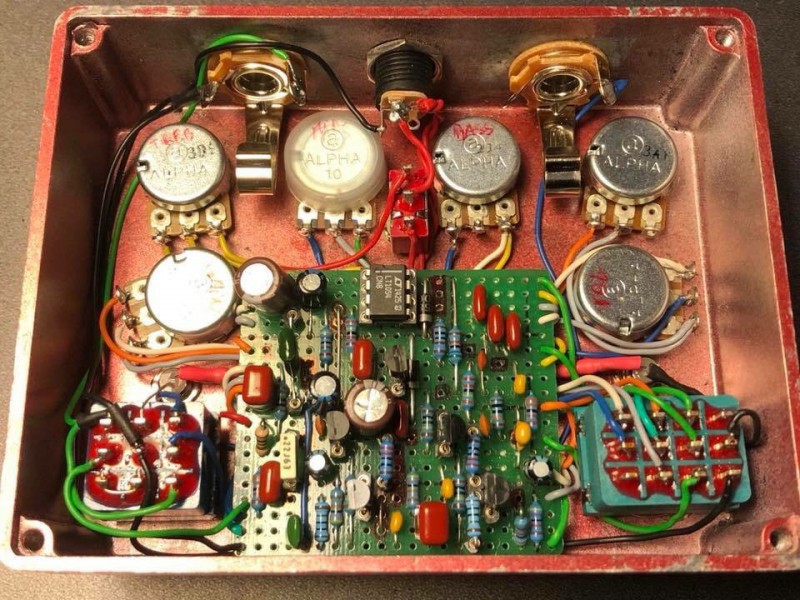

Par contre, j'ai déjà monté ce clone et je peux te dire que le layout tel qu'il est ne sonne pas super: beaucoup trop de basses, une disto assez bouillie au final

J'ai dû faire pas mal de modifs de valeurs pour obtenir un son qui me plaisait
Et je me suis bien amusé à trouver les bons jfet (des J201 dans mon cas)

Ensuite je te recommande chaudement d'utiliser un 4pdt en version footswitch car cela te permet vraiment d'avoir deux canaux

Ah ok je comprends mieux maintenant, oui en faite je voulais me servir que du son superlead le superbass ne m'intéresse pas mais c'est vrai que je pourrais en avoir besoin un jour..

Et tu as fait quoi comme modifs ? Beaucoup de valeurs à changer? Tu te rappelles lesquels? (À part les j201)

Malheureusement je ne me souviens plus de toutes les modifs
Mais regarde dans le fil des conversations JohnK en explique une bonne partie

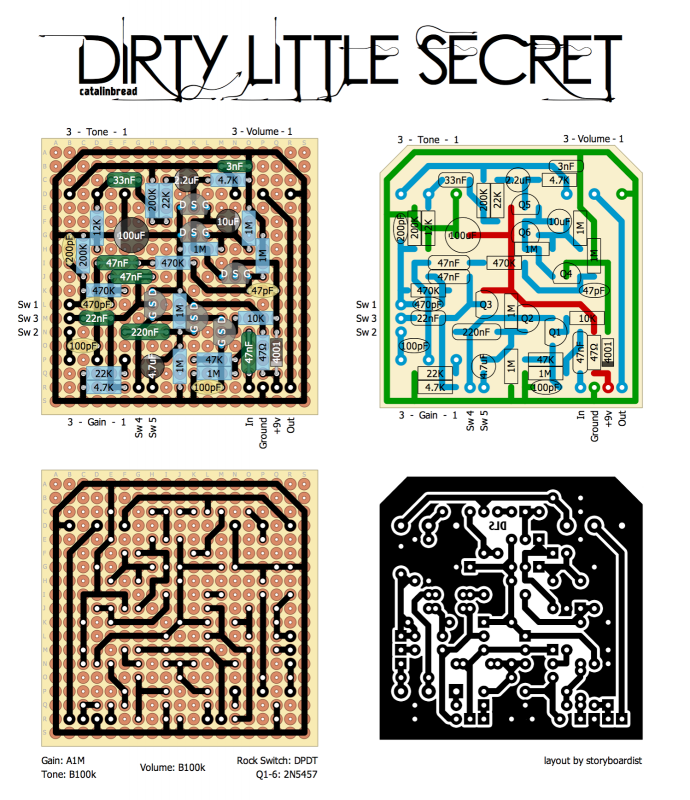

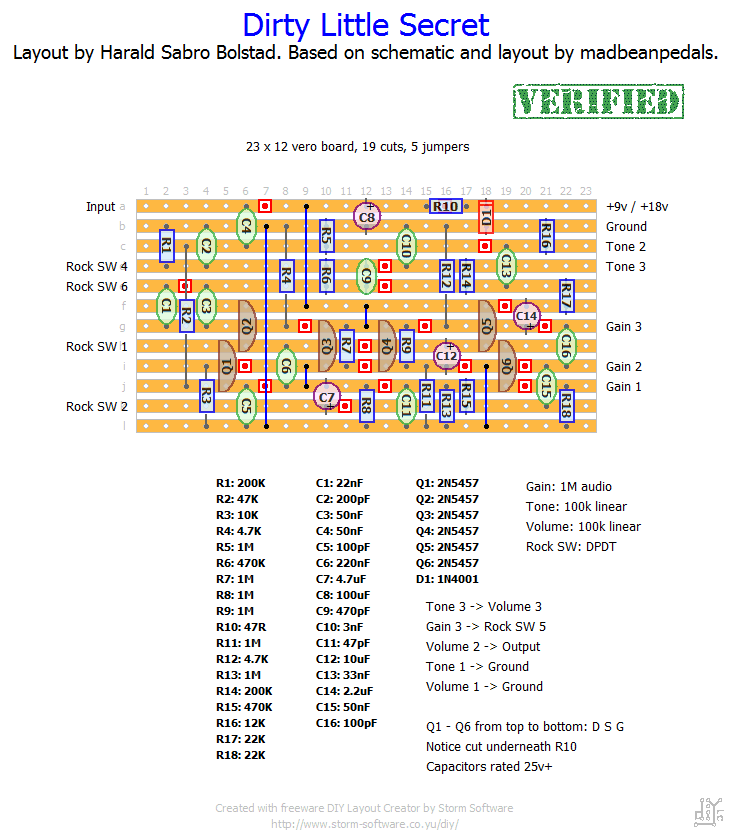

Après j'ai trouvé deux autres schéma l'un qui est avec un seul Switch et l'autre c'est un pcb mais il faut que je trouve quelq'un pour me le fabriquer...
