Deluxe reverb black DIY

J'attaque un projet de Deluxe reverb AB763 que j'aimerais être au top ! J'ai commencé la menuiserie, en pin massif et joints droits. J'attends ma commande de CP de bouleau (Vexi.fr) pour le baffle. La finition sera le classique tolex noir et grillcloth "aged". Le HP sera un Eminence 12" GA-SC64 (Alessandro).

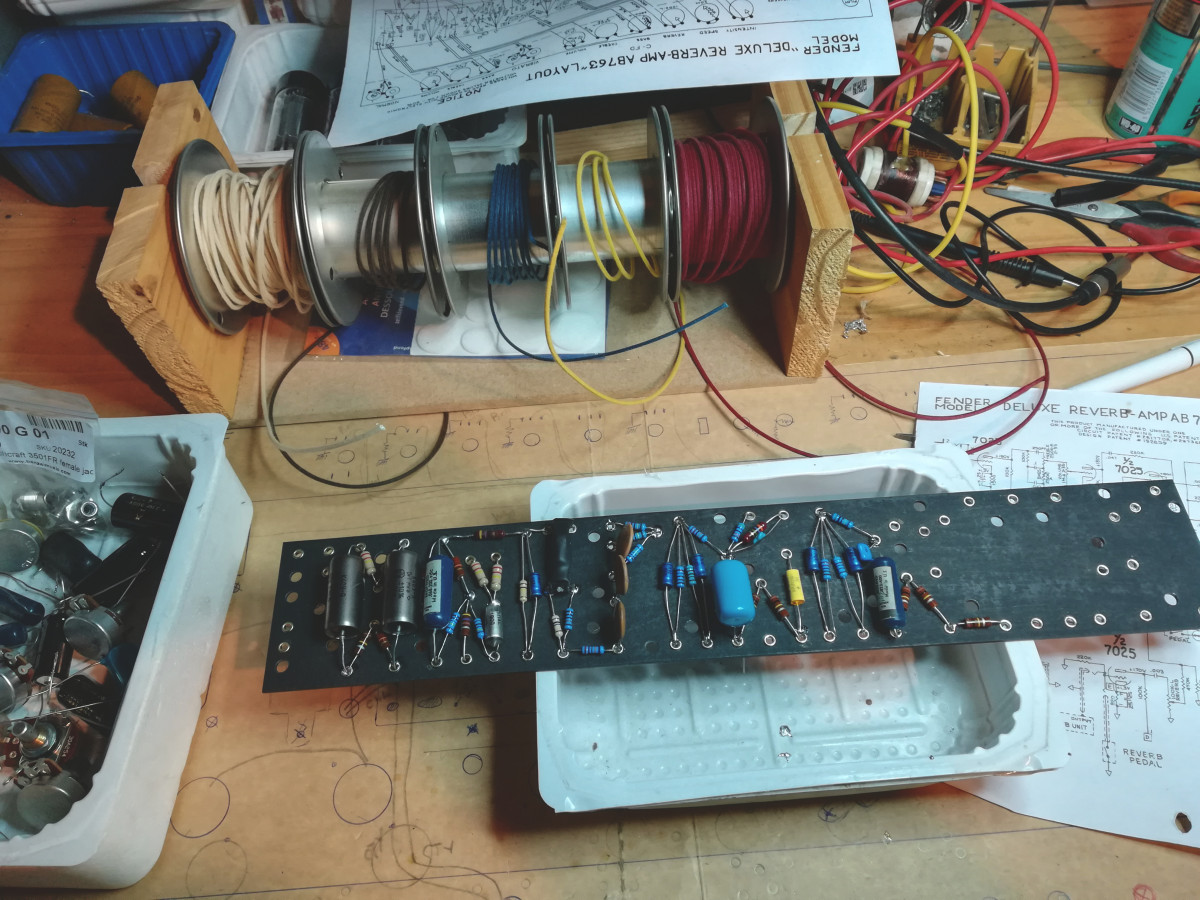

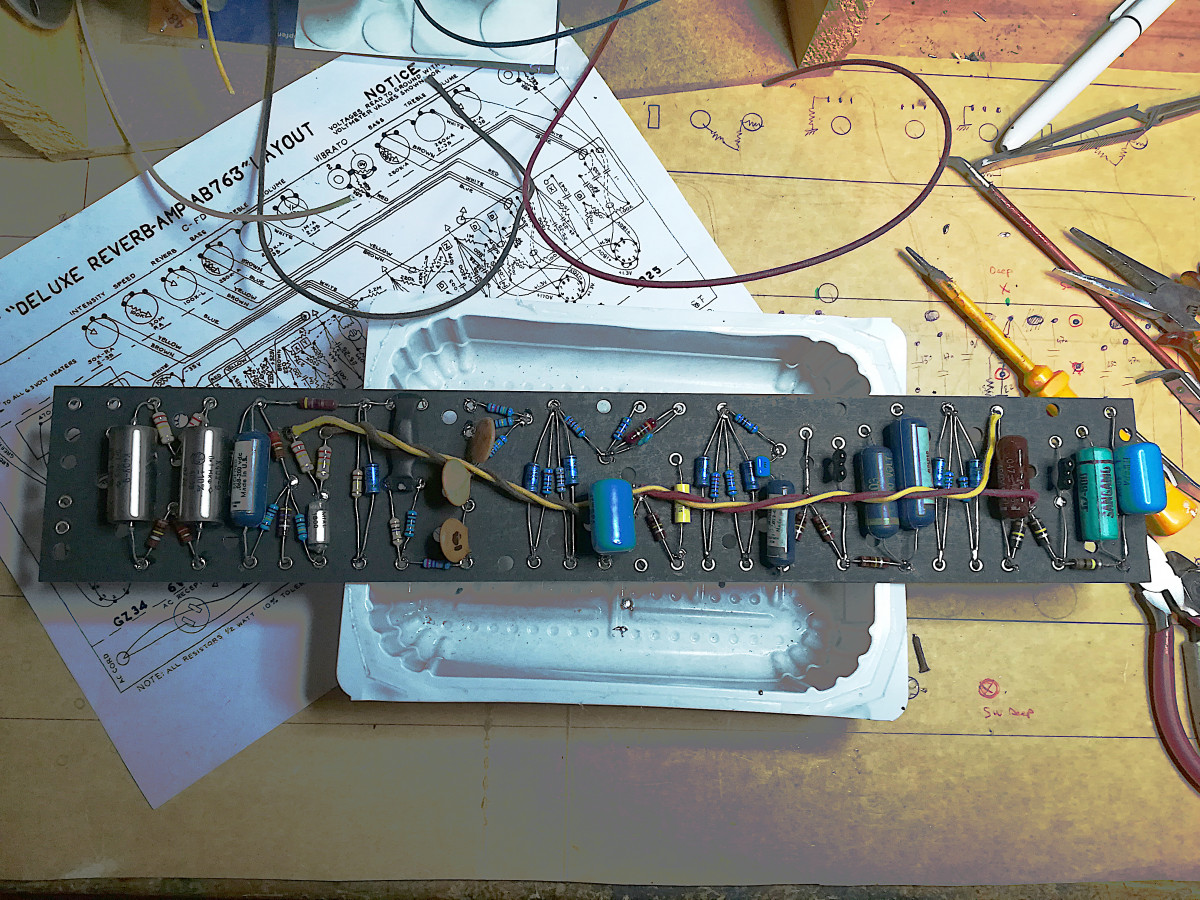

Simultanément j'attaque la plaque du circuit. Pas de fantaisie de prévu mais je prévois la possibilité d'un master pré-PI au cas où. Un mix de résistances carbon comp et couche métal et couche carbone selon les fonctions. Pour les condos de liaison et tone stack, j'ai quelques "blue molded" en réserve et deux PIO russes au push pull. Câblage en fil sous coton selon mon code perso : rouge = HT et anodes, jaune = cathodes et bleu = grille. Pour les potards il y aura aussi du blanc et du marron ! c'est plus pratique pour s'y retrouver que tout en jaune !





J'attends le chassis "Fender" qui vient de loin en espérant qu'il ne passe pas par Dubaïe et le colis de Tubetown avec les cockets Belton, les potards Alpha, les jacks Switchcraft et autre bricole. Et faut que je fasse une commande de soudure au plomb, m'en reste plus beaucoup, chez Banzaïe, ils en ont encore...

attention ,j ai commandé récemment chez banzai pour la soudure et autres bricoles et j ai reçu une soudure avec de l argent a la place de celle au plomb sans rien dire , j aime pas du tout mais je fais avec
le projet dumble est tombé a l eau ?
sympa les serre joints

Bah non ! Il est toujours dans un coin de ma tête mais... y a des urgences à satisfaire ! Ce qui me fait hiech avec la soudure ROHS c'est qu'elle demande une température plus élevée et les vieux composants n'aiment pas du tout... Les isolants des fils non plus ! T'avais commandé laquelle ?

j avais commandé cette référence en janvier : SKU16206 Tin Solder 100g 1mm Standard €11,30

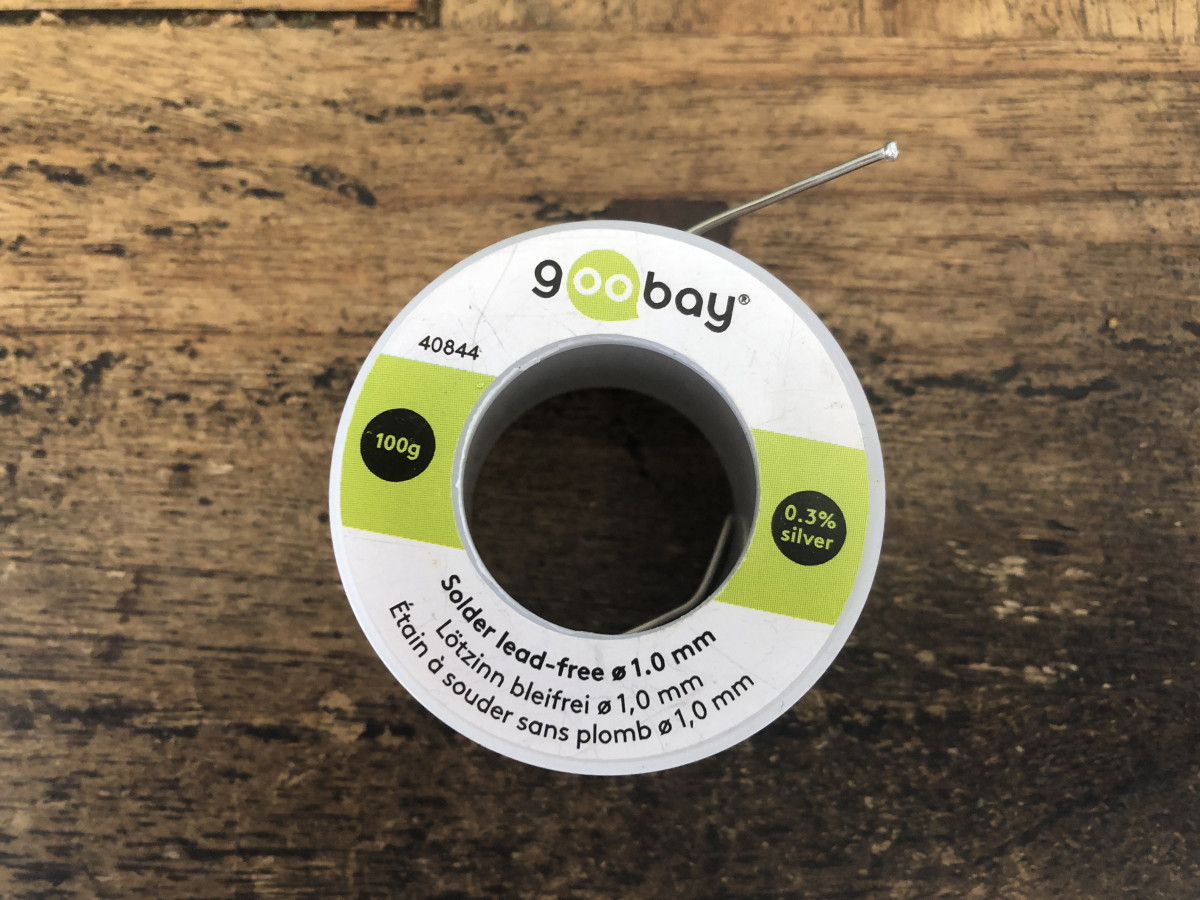

visiblement elle existe plus cette ref en ce moment , j ai reçu ca :

Bonjour,

La soudure qui va bien se trouve encore chez BMJ et revendeurs.
https://www.bmjelec.com/catego(...)pb40/
On y trouve aussi de la tresse à dessouder.

Il y en a aussi chez Ali X via Dubaï et Anvers et les grands distributeurs.

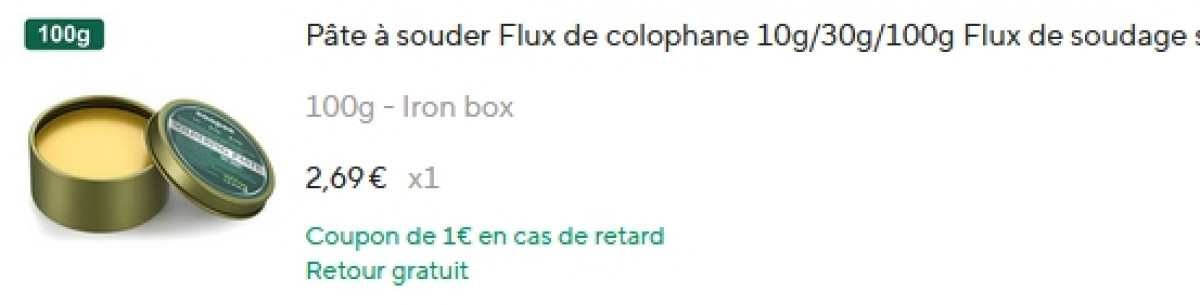

Sur les conseils de Naomi, j'y ai aussi acheté de la pâte à souder eoopee qui permet d'étamer même les lames de cutter.
Cela peut être utile sur Fender, mais c'est plutôt corrosif.


On peut oublier Brico depot qui avait une honnête RT3232 Castolin un peu chargée en résine, mais la RT3234 'électronique' qu'ils proposent maintenant est inutilisable.

Tx

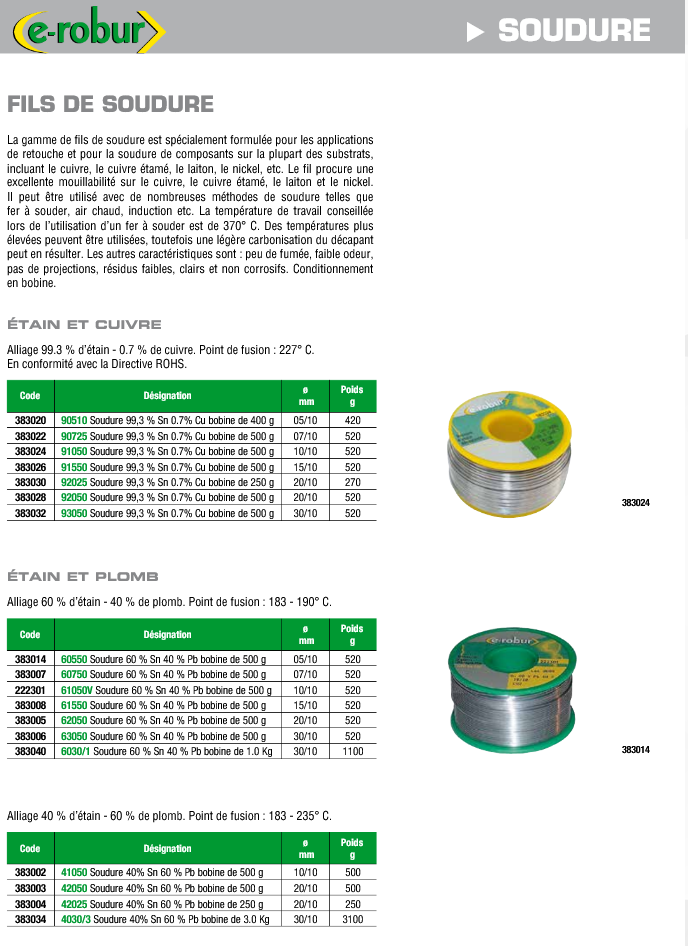

référence 222301 :

https://www.maisonmoderne-elec(...)2SePZ

https://www.yesss-fr.com/fiche(...)80003

Ah ben je viens de recevoir ma commande Banzaie. Et devinez quoi ? J'ai reçu un condensateur F&T 33µF 500V à la place de mes 250g de soudure Pb-Sn...

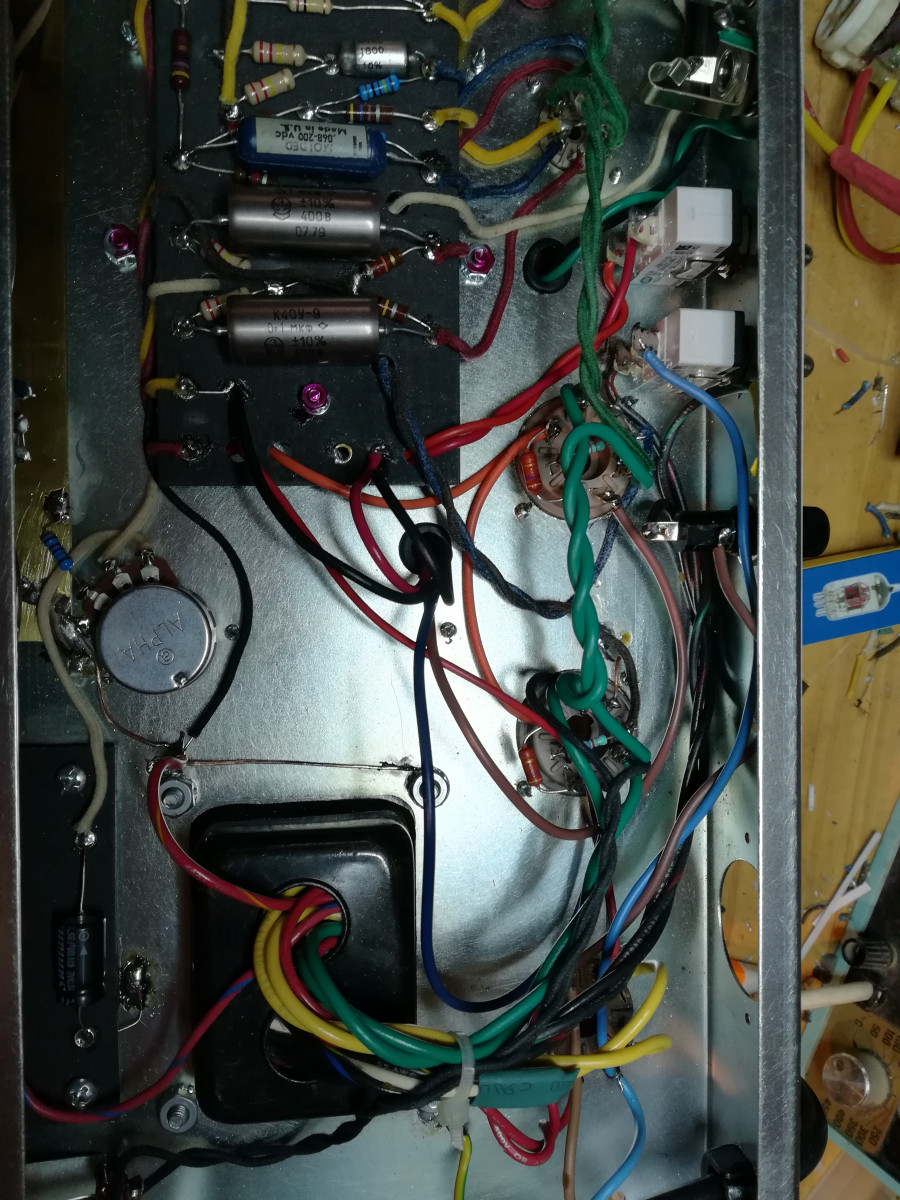

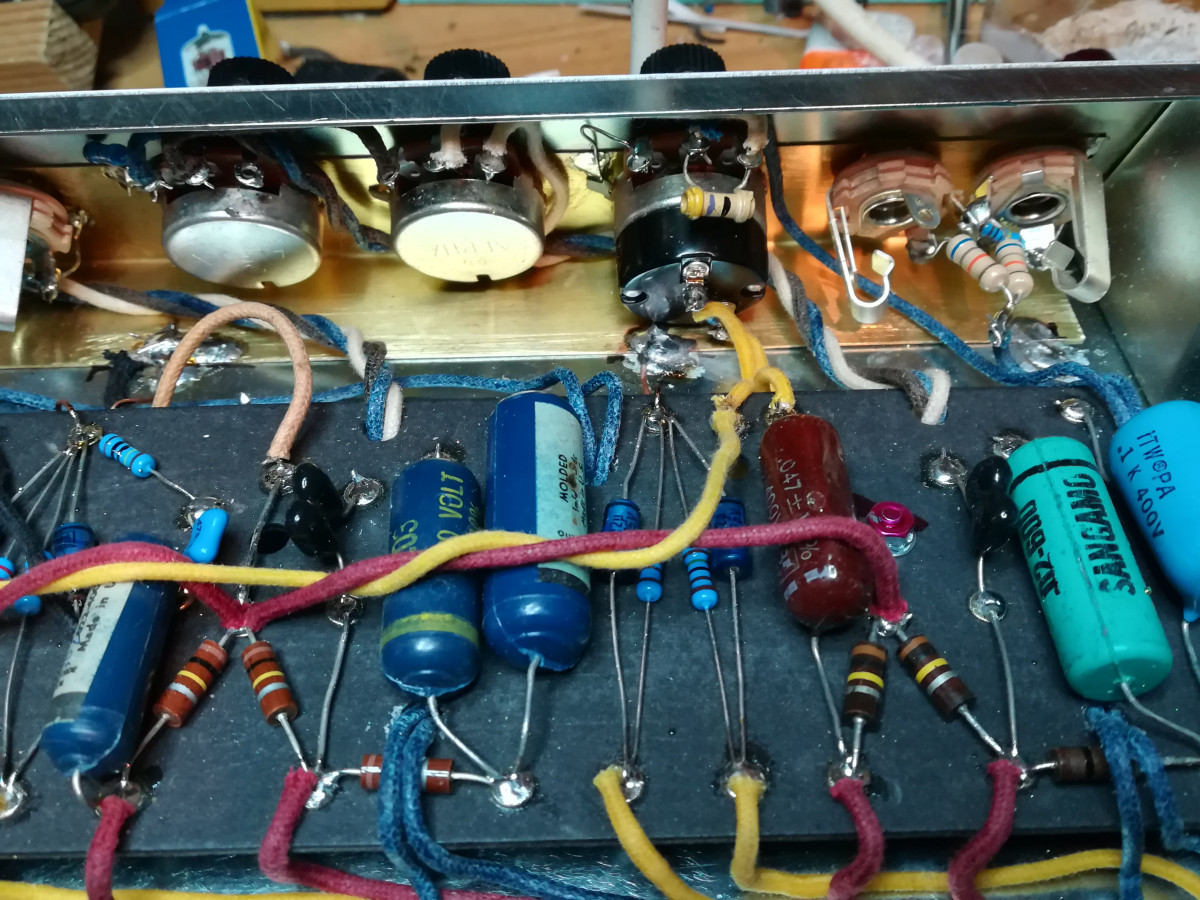

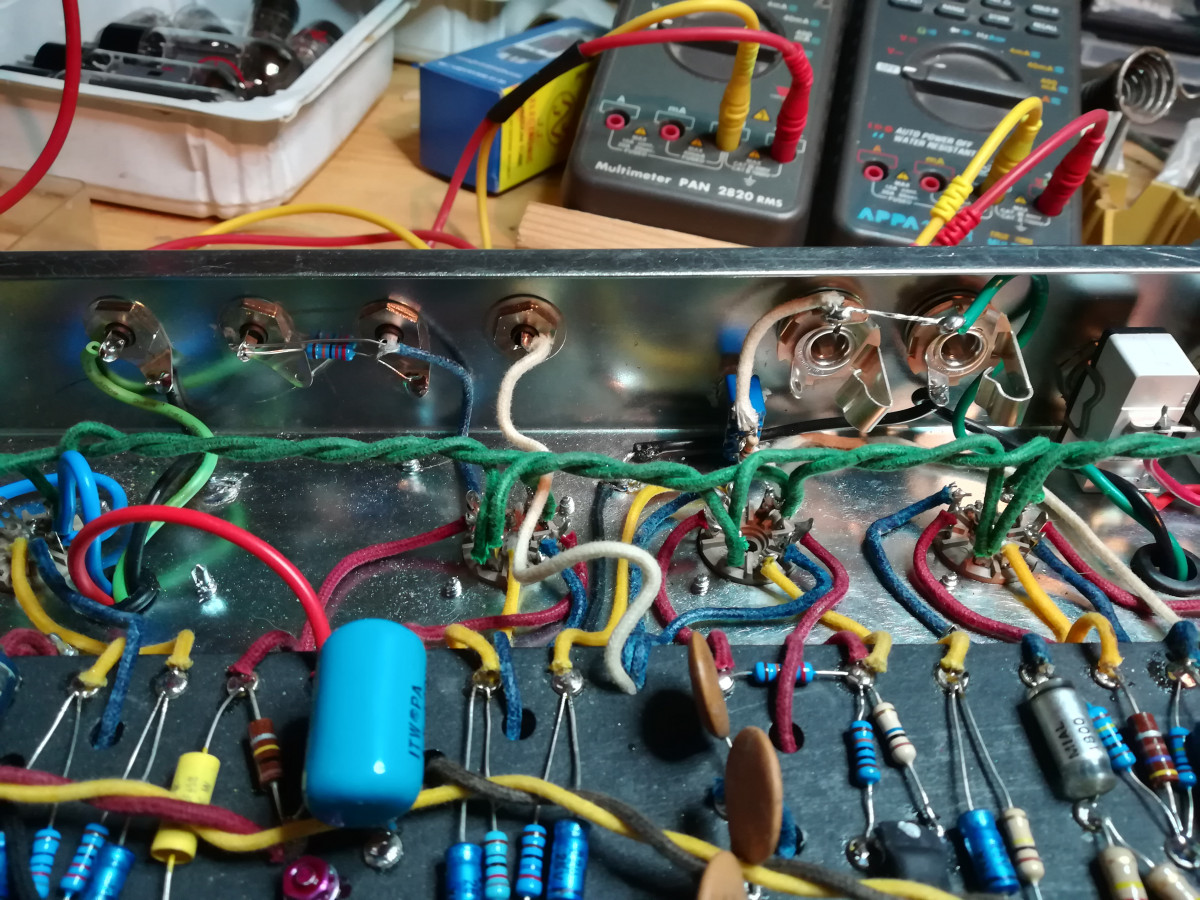

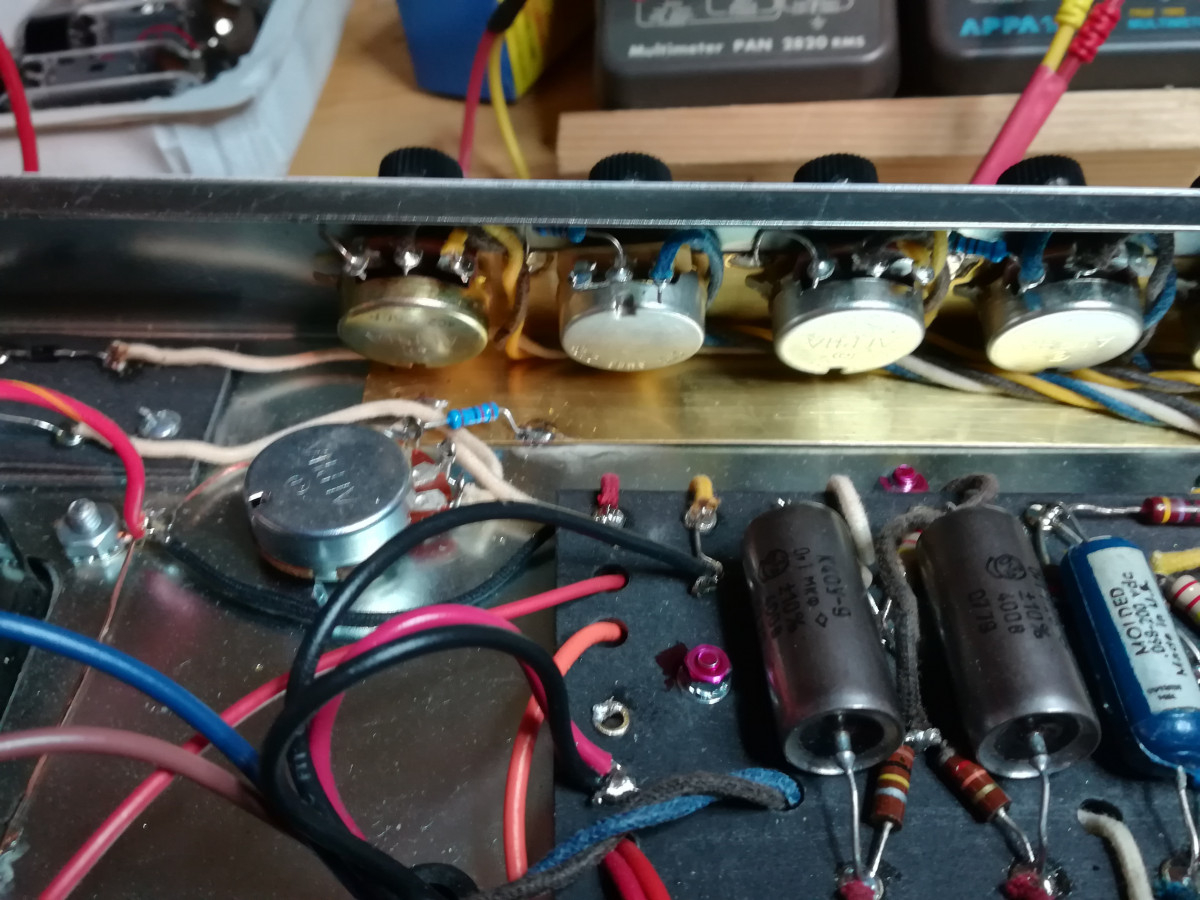

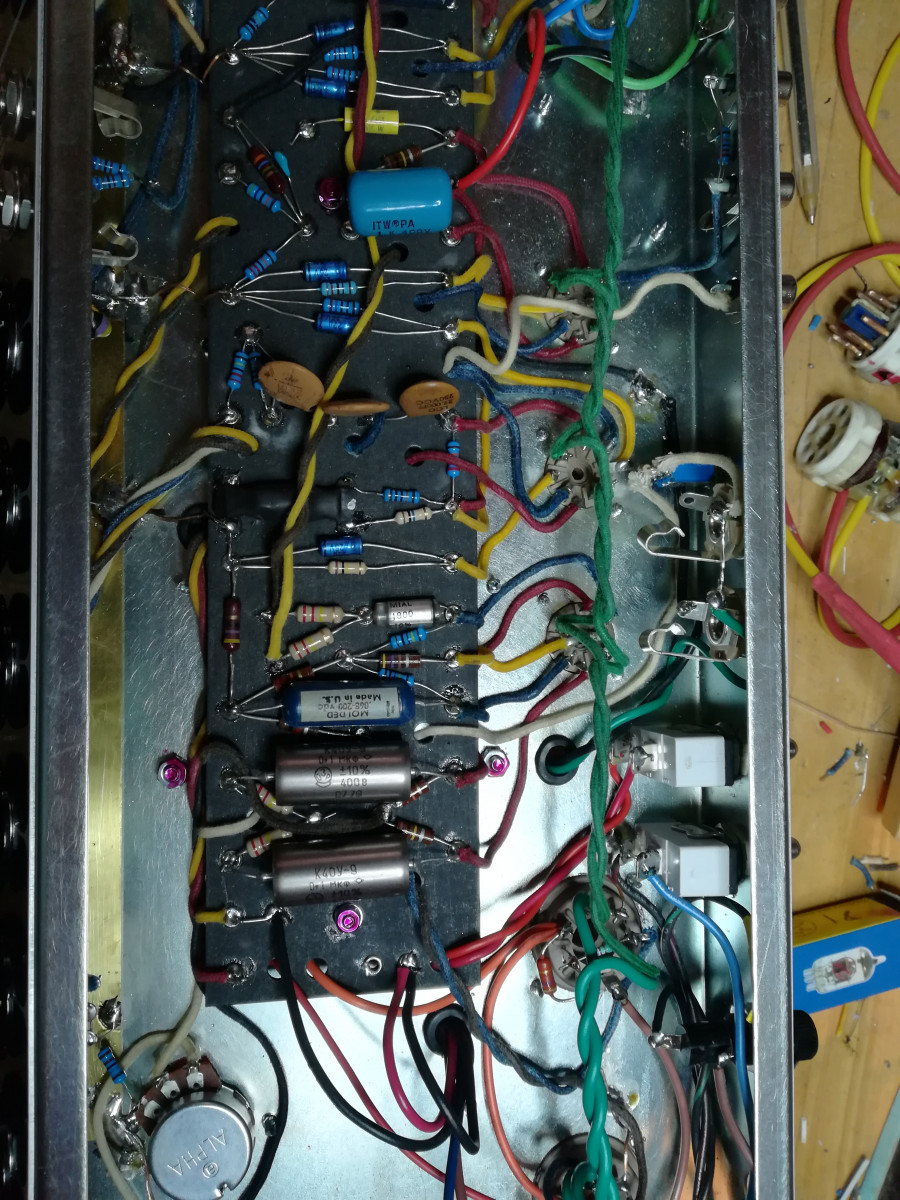

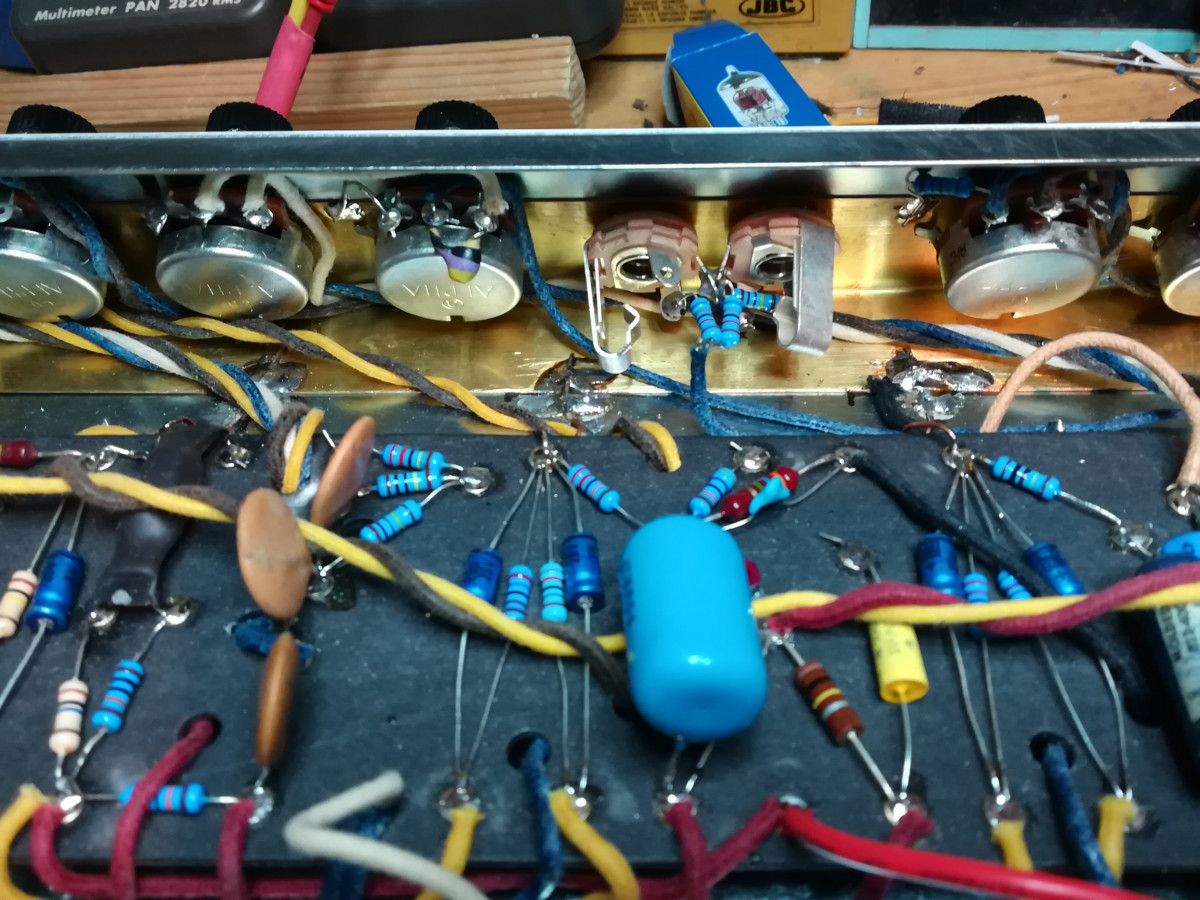

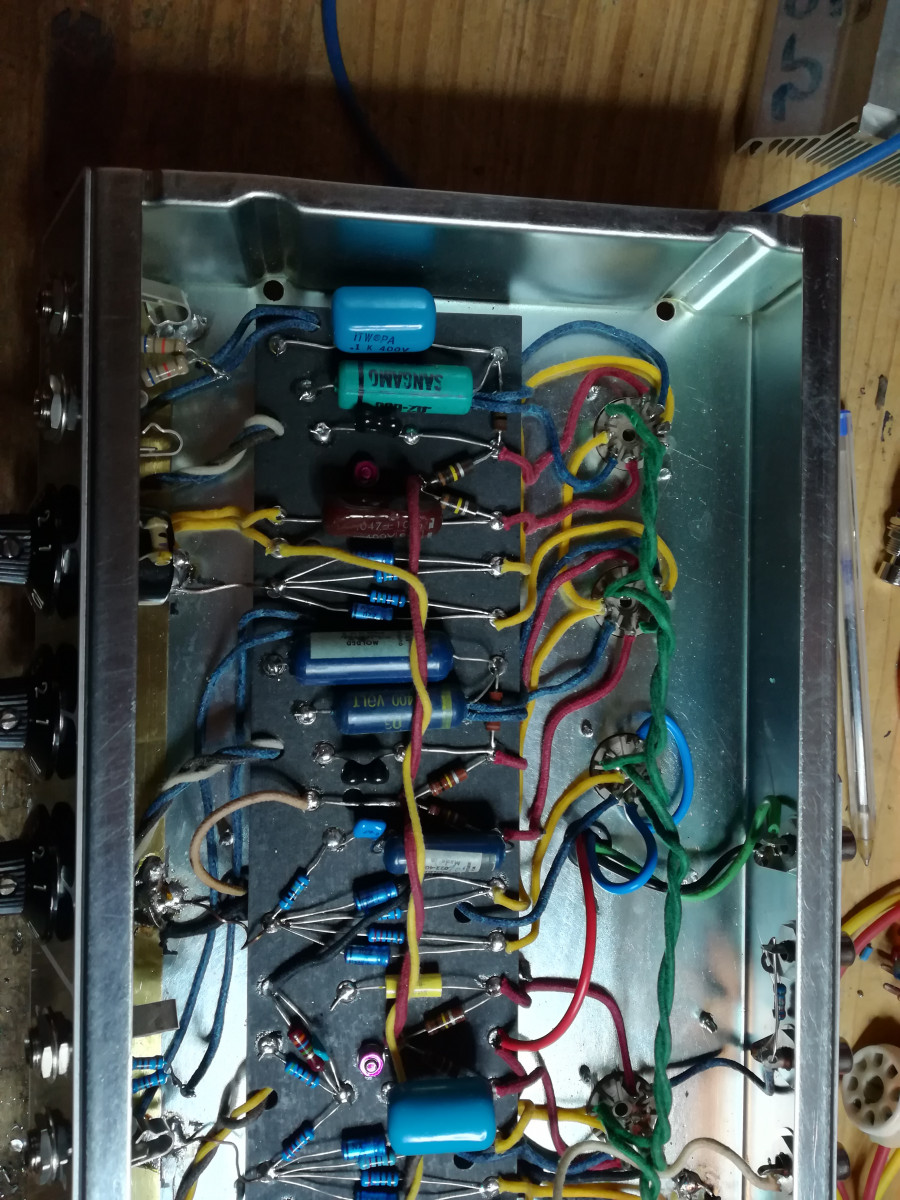

Bon, j'ai, enfin, fini ! Quelques photos du châssis. La seule fantaisie est un switch pour la contre-réaction : standard ou très faible pour un max de gain ! Ah si, il y a aussi un potar de volume à switch qui coupe le 1er canal, ça donne un petit boost au 2eme canal.

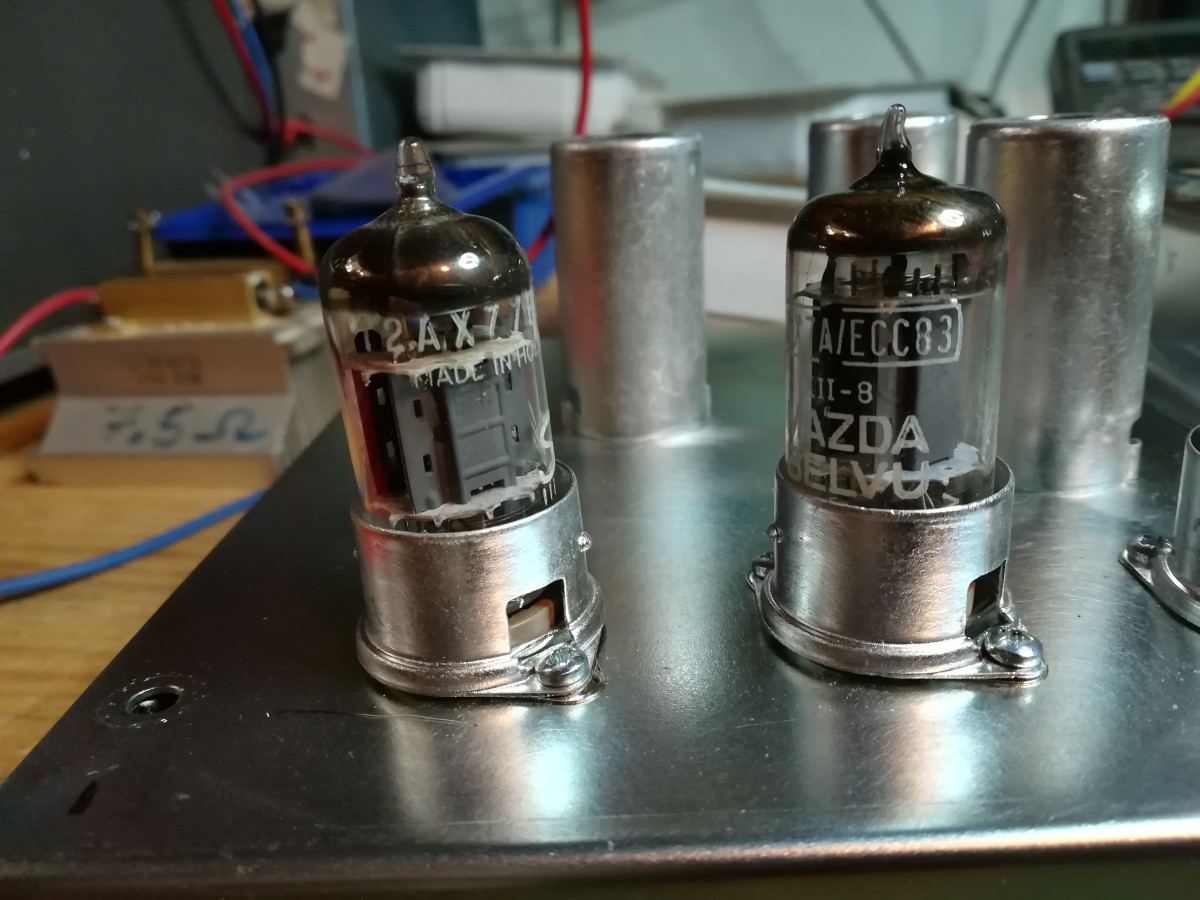

Une ECC83 Philips en V1 et une Belvu (Telefunken plaques lisses) en V2. Le PI est une GE black plate. J'ai mis une 5U4G Raytheon en redresseuse , ça dépote (HT à 465V ! ) et ça compresse un peu plus que les GZ34.
