Mesa qui PLOP lors du changement de canal

Bonjour,

Un Boogie qui merde, c'est un peu vendu avec.

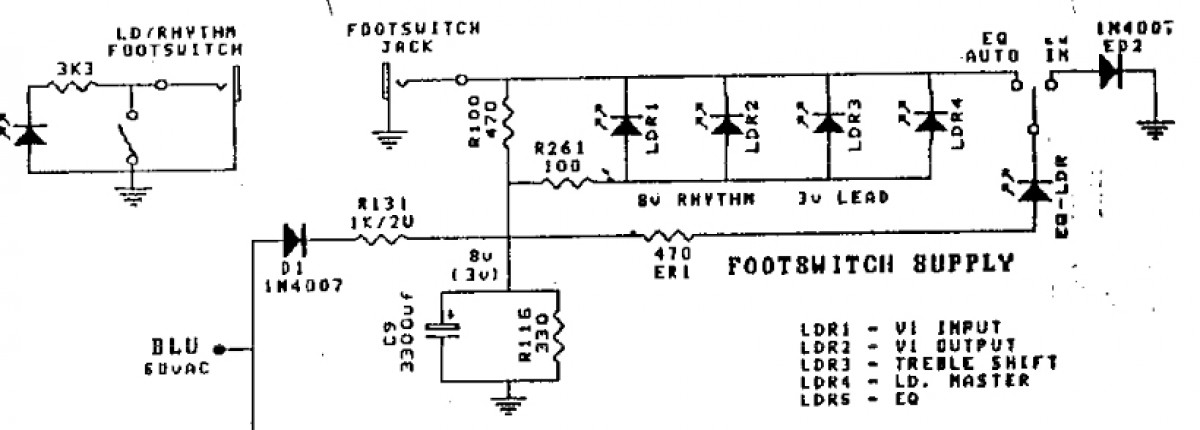

A mon avis c'est là que cela se passe:

Le point délicat étant ce condensateur de 3300µF qui sert d'alimentation au circuit des commutations.
Il faudrait vérifier les tensions et les valeurs des résistances.
Au hasard vérifier R116 = 330 Ohm qui sert a décharger ce fichu condensateur lorsque le footswitch est ouvert.
En tout cas ses résistances n'y sont pour rien 3k3 et 4k7 c'est kif kif.

Tx

Le footswitch est un carling, le jack un switchcraft.

Oui je sais mais ils sont vieux et rouillés!

ouais mais y a une 4eme bande ! c'est une R 1% donc 3-3-0-(x10)-1% = 3300

pour le contact du jack footswitch dans la pratique le truc a faire serait , démonter, gratter autour avec du papier a poncer pour avoir un bon contact et remonter bien serré mais pas sur que se soit ca non plus , en premier j essayerai d isoler le problème pour comprendre le truc mais plus facile a dire qu a faire dans celui la ou tout est caché dessous , j'imagine que par le coté soudure on peut déjà avoir une idée sans démontage mais si tu trouve kkchose il faudra démonter .
je suis comme tx je vérifierai les valeurs des résistances , par exemple la 1k si a la mesure ya moins ca pourrait expliquer le fait que c est mieux avec l autre footswitch .
bon je suppose des trucs mais si le grattage du jack ne règle pas le problème , il faudra y passer .
la personne qui a fait la révision peut te le regarder ?

Je peux lui ramener pour qu'elle regarde mais vu le boulot qu'elle a, je préfère essayer de résoudre le problème moi même.

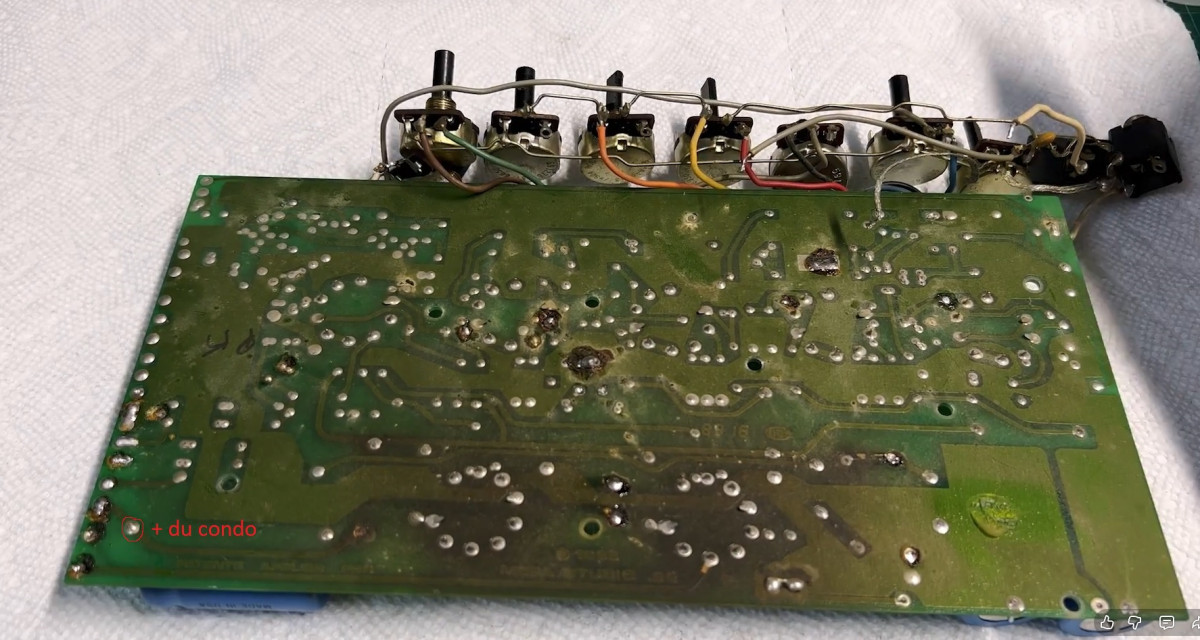

ok alors si possible prends la mesure ici :


avec une pince croco sur la masse si besoin et que tu as ca a dispo .
une mesure tu note, tu switch tu note l autre mesure et tu nous dis

Quel carnage ce truc...

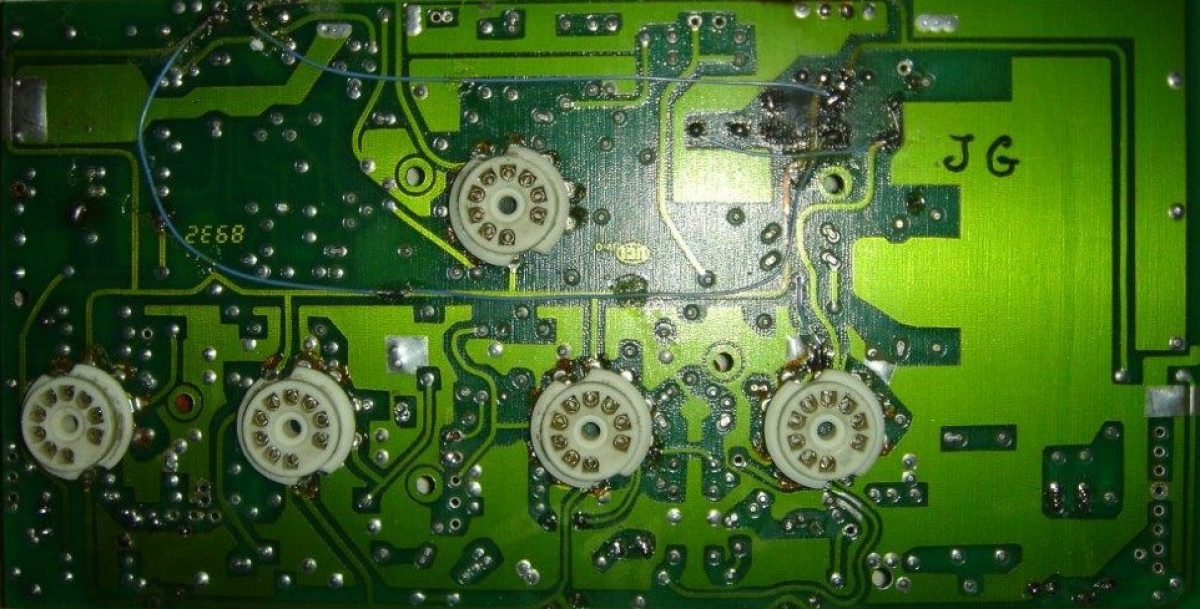

Il a bien chauffé celui en photo! J'ai installé un ventilo à l'arriere sur le mien.

Les pistes du circuit de chauffe qui brulent, c'est normal sur les boogie et cela se finit comme ça.

Ne pas oublier son nettoyeur de flux.
Ça fait un peu moins sale.
Tx

Ce qui est étrange sur cet ampli c'est effectivement le ploc de changement de canal, tout est commuté avec des optos et il n'y a donc pas de contacts secs, qui sont en général responsable de ces bruits parasites.

Ce qu'il y a de vraiment étrange c'est ceci :
'Le truc c'est que si j'utilise le footswitch de mon Friedman (à la place du footswitch Mesa donc), j'ai un plop au premier changement de canal puis plus de plop du tout sur les suivants.'
Avant de tout désosser, des mesures de tension au borne du jack effectuée de manière séquentielle et dans ces circonstances devrait permettre d'en savoir un peu plus.
Tx

Ça c'est dans mes compétences. Faut que je remette la main sur mon multimètre !
