Mesa qui PLOP lors du changement de canal

Hello,

Donc j'ai un gros PLOP lors du changement de canal sur mon Mesa Studio 22. Après plusieurs bascules Crunch/Clean/Crunch/Clean... Le plop devient très subtil, voire quasi inexistant (je sais que chez Mesa ils n'ont jamais été super compétents quant aux plop de changement de canal) mais il reste présent.

Le truc c'est que si j'utilise le footswitch de mon Friedman (à la place du footswitch Mesa donc), j'ai un plop au premier changement de canal puis plus de plop du tout sur les suivants.

J'ai ouvert les deux footswitches et visiblement, la valeur de la résistance est différente.

Photos:

MESA



FRIEDMAN



Quelqu'un peut me dire quelle est la valeur de celle du Friedman?

Reponse tres facile a trouver soi meme :


https://hyperelectronic.net/fr(...)nces/


Je te laisse decoder, j'ai la flemme de basculer d'une page a l'autre

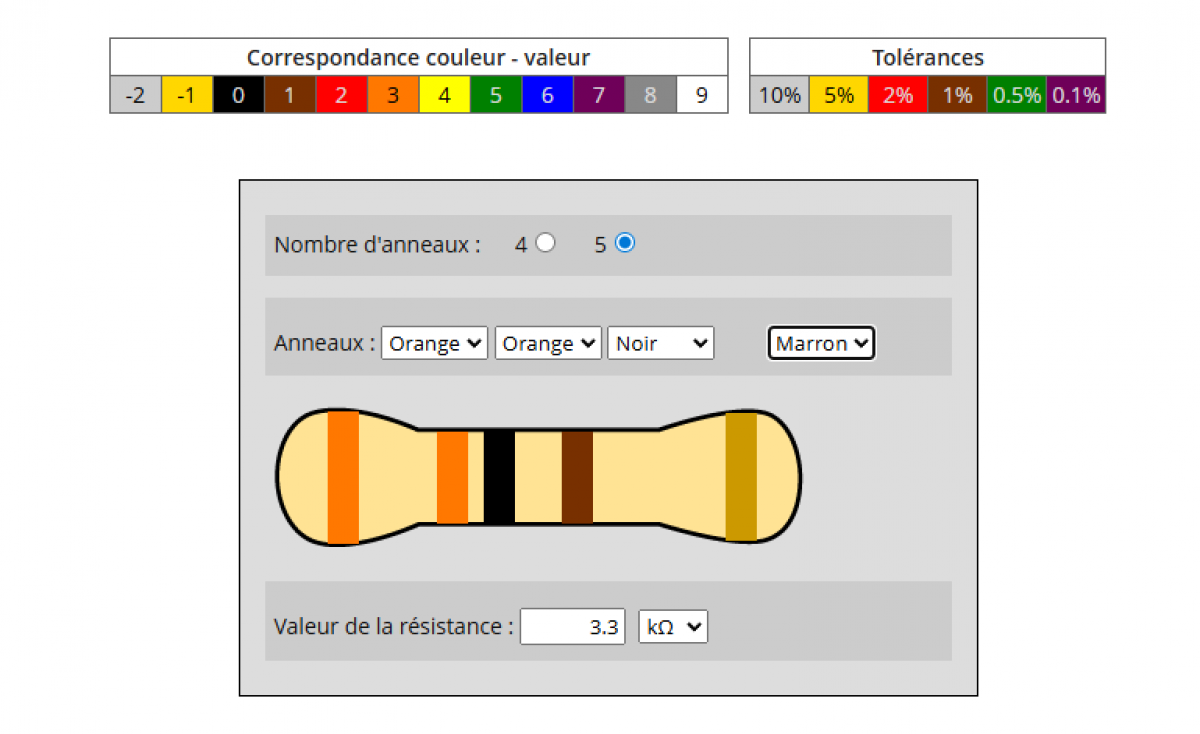

pour le mesa 3,3k et 4,7k pour le friedman ?
vérifier ici au besoin :
http://nononux.free.fr/index.p(...)tils#!elec-brico-outil-code-couleur-resistance

un plan ici éventuellement pour les courageux qui vont réfléchir :
https://schematicheaven.net/bo(...)l.pdf

Merci à vous pour les liens.
Du coup le plop c'est quoi? Un condo qui se décharge? Et ça change quoi de mettre une valeur plus grande à cet endroit ? C'est ça qui fait que ça plop moins?

éventuellement si le premier plop t embête , essaye de switcher en stb style 1 ou 2 fois et quand tu sera en marche ca plopera pas alors ?
a essayer
bon si ca marche , c est la solution de facilité
le plan plus haut te parait correct pour ton ampli ca pourrait correspondre?
ce problème a toujours était présent ou c est nouveau ?

J'ai essayé en standby, ça change rien. Ça plop direct.
Le schéma à l'air d'être le bon, le mien est un 22+ avec l'eq graphique 5 bandes.

Oui il l'a toujours fait mais ils le font tous. Sur le forum Mesa il y a pleins de gens qui s'en plaignent.

Je vais tester avec une résistance plus élevée, je verrai bien.

Cette résistance ne sert qu'à alimenter la LED : Un changement ne fera rien !

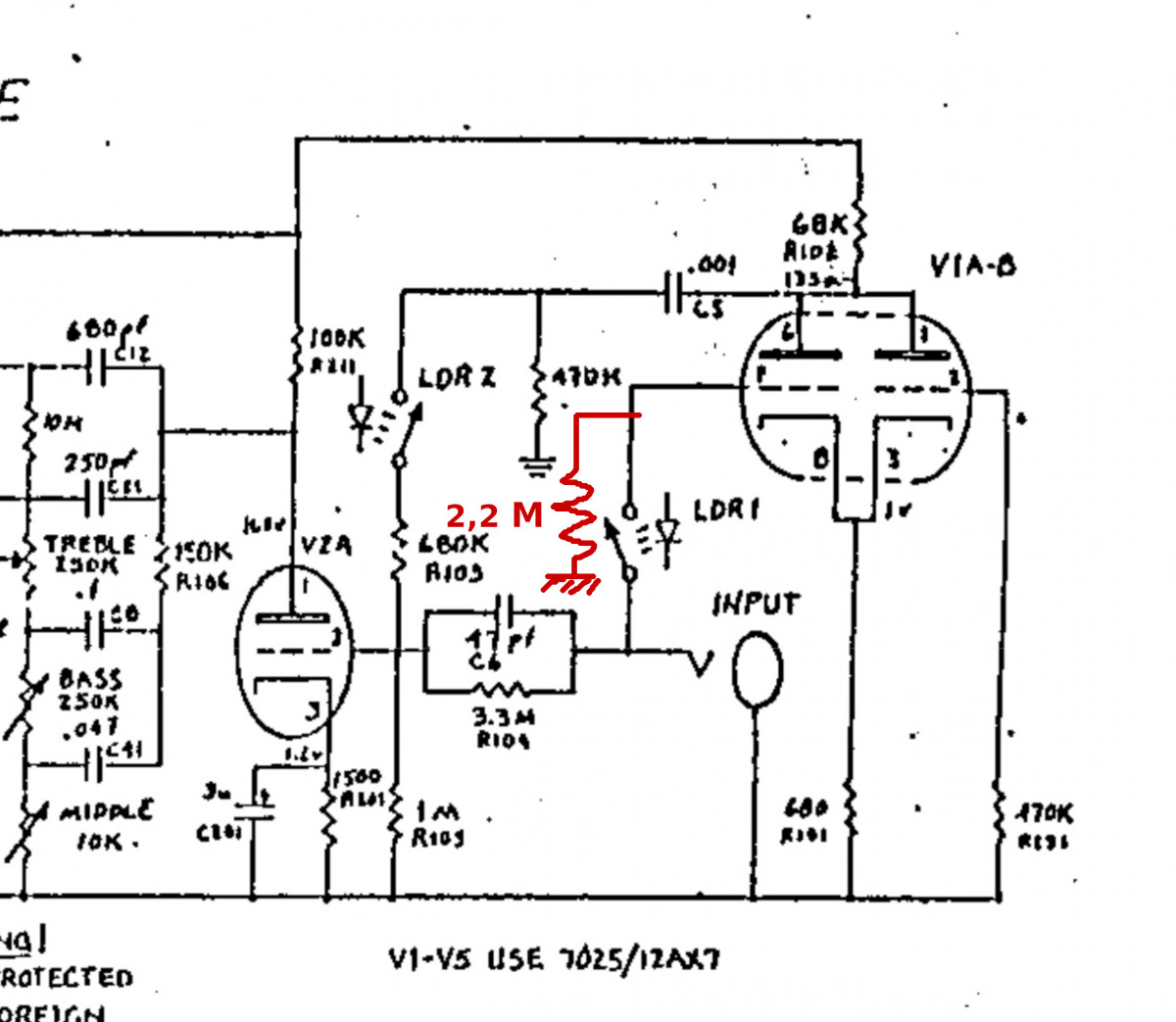

Schema à la main donc sans doute pas fiable... Je rajouterais une R de 2,2 M sur la 1ere grille, car, sauf erreur de ma part, elle se retrouve en l'air quand elle n'est pas connectée...

Ah super ! Merci

visiblement la ldr sur " off " on a environ 1M de résistance , je lis ca ici :
https://components101.com/site(...)t.pdf
il me semblait que c était plus que ca même plus dans la pratique mais je confonds peut être .
le plan ici du coup :
https://schematicheaven.net/bo(...)s.pdf
si je comprends bien il devrait y avoir 8v dans un état et 3v dans l autre , tu na pas un multimètre par hasard ?

Ah, ce sont ces fichus "Vactrol" ? C'est toujours merdique ces trucs, très aléatoires...

https://www.retroamplis.com/We(...)3.pdf

je lis plutôt 33 Ohm pour le mesa - 3ème bande noire (?).

c est pas l ampli le plus simple a bricoler , il faut avoir un peu de matériel , fer a souder et compagnie car il faut dessouder des fils pour pouvoir rien que retourner la carte , les composants sont en dessous visiblement
voir la :
ya quand même un truc qui revient régulièrement j ai l impression la 1k 2w , il faudrait localiser la bestiole et vérifier par le coté soudure et les composants en contact avec le coté + du condo 3300uf tant que faire se peut

le plan indique bien 3k3 pour moi c est ok





ce serait possible que le contact du jack footswitch au chassis soit pas terrible ?
j ai du mal a comprendre que ca affecterai en ce sens mais sait on jamais , c est plus simple a vérifier en tout cas .

Je vais changer footswitch et prise jack. Les deux commencent à fatiguer.

L'ampli sort de révision, recap et gros nettoyage.
Il est super silencieux, pas un souffle même avec beaucoup de gain.
Si je peux me débarrasser du plop ce sera parfait.

Bonjour,

Un Boogie qui merde, c'est un peu vendu avec.
A mon avis c'est là que cela se passe:

Le point délicat étant ce condensateur de 3300µF qui sert d'alimentation au circuit des commutations.
Il faudrait vérifier les tensions et les valeurs des résistances.
Au hasard vérifier R116 = 330 Ohm qui sert a décharger ce fichu condensateur lorsque le footswitch est ouvert.
En tout cas ses résistances n'y sont pour rien 3k3 et 4k7 c'est kif kif.

Tx
