Salut à tous,

C'est pas mal documenté un peu partout sur le net, mais je me suis dit que pour ceux qui ont deux mains gauches (comme moi !), une explication de plus ne ferait pas de mal !

Donc, comme j'ai un peu de temps libre en ce moment, je me suis dit que j'allais m'initier au bricolage ! Je commence doucement avec un petit pedalboard (qui est mon pedalboard de backup en cas de soucis avec le gros, ou pour les petites scènes).

A noter qu'à part la perceuse électrique, tout à été fait à la main sans matériel particulier (une scie, un "machin" avec du papier à poncer, un tournevis, un marteau).

Temps : j'ai du y penser 3/4h en comptant le trajet chez Ikea, hors peinture.

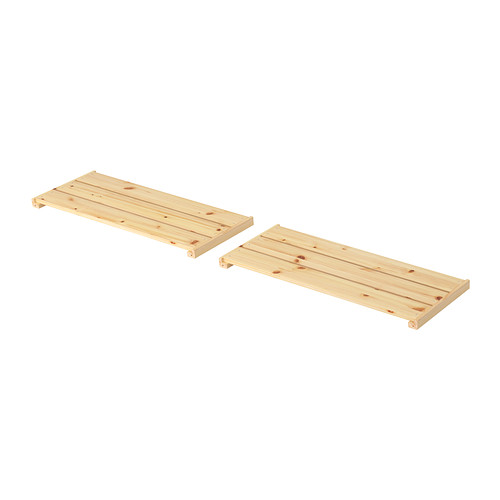

Donc direction IKEA, où j'ai acheté un Gorm 77x31cm pour la modique somme de 7€50 (http://www.ikea.com/fr/fr/catalog/products/90213709/)



Le but est de faire un petit pedalboard de 50x20cm pour 4/5 pédales, et réhausser le tout pour brancher une alimentation dessous.

Etape 1 : désosser le GORM.

Les clous étaient pas mal enfoncés, du coup pour les enlever sans tout péter, j'ai posé un chiffon sur le dessous et tapé au marteau !



Une fois les lattes séparées, j'ai pu enlever les clous en les tapant par dessous.



Etape 2 : scier les lattes à la bonne taille

On sort le mètre, on mesure pour avoir 50cm de largeur et on scie en laissant un peu de marge, environ 1 mm (je vous l'avais dit que j'avais deux mains gauches...).



Vous aurez remarqué le stand de synthé comme plan de travail...!

Une fois scié, j'ai poncé à la main pour avoir un truc propre et éliminer la marge que j'avais laissée.
J'ai également légèrement poncé l'ensemble de la surface.



On vérifie que tout est à la bonne taille




Etape 3 : visser l'ensemble

J'aurais pu remettre des clous, j'ai préféré mettre des vis, ça permet de démonter si besoin.
Quelques coups de perceuse plus tard :



Etape 4 : réhausser le pedalboard

Avec la latte qu'il nous reste, on réhausse l'engin. Le gorm est livré avec deux "L" en métal, que je n'ai pas pu installer parce que j'avais oublié d'acheter de petites vis... ce sera pour plus tard !

J'ai utilisé des vis plus longues qui rentrent dans les deux petites barres qui soutiennent l'ensemble (à renforcer plus tard, je pense que ça va être un peu light...)
A noter que la latte pour réhausser fait la même taille que les autres, si j'avais été moins bête (...), je l'aurais taillée un peu plus longue pour quelle fasse toute la largeur du pedalboard, et j'aurais pu me servir des grosses vis fournies par Ikea... Ce sera pour le prochain !

Bref... Ca donne ça :




Avec les pédales dessus :



Etape 5 : peinture !

C'est en cours, à venir !
chandl3r
MrClean a écrit :
njut..........pardon


C'est grut qu'il faut dire ;-)
antoine984
tu va pouvoir nous jouer des supers morceau avec ca....



epiphone standard plus top 2004 sh1-sh4
fender stratocaster standard mim 1995
chandl3r
autant pour moi c'est bien "njut" !
American_diary
Un grand classique l'Ikea Gorm mais tellement pratique !
L'a peu prés Red Special ( guitar building Inside )
https://www.guitariste.com/for(...)38850

" S'il y a vais une sorte de prix de la flemme, j'aurais sûrement envoyer quelqu'un le chercher pour moi"
ROCKER59
On peut "fusionner" deux Gorm pour en faire un plus grand pour mettre genre une dizaine de pédales ou je laisse tomber direct ? parce que ça m’intéresse fortement ce Gorm
Précommande mon premier EP "HOPE", rock progressif/rock instrumental : https://www.kisskissbankbank.c(...)ption

Ma chaîne youtube : http://www.youtube.com/user/lu(...)=mhee

mes groupes :

https://www.facebook.com/kingsporthead59 : Prog 70's

https://www.facebook.com/calog(...)bute/ : Tribute Calogero

https://www.facebook.com/DuoRemixes : Réarrangement en duo de tubes de ces 5 dernières années.

https://www.facebook.com/profi(...)15778 : Duo Guitare/voix Pop/rock/funk/jazz

https://www.facebook.com/hyper(...)ibute : Tribute Muse

Tu veux des médiators de ouf ? C'est par ici : https://riki-le-plectrier.eu/fr/
ROCKER59
???
Précommande mon premier EP "HOPE", rock progressif/rock instrumental : https://www.kisskissbankbank.c(...)ption

Ma chaîne youtube : http://www.youtube.com/user/lu(...)=mhee

mes groupes :

https://www.facebook.com/kingsporthead59 : Prog 70's

https://www.facebook.com/calog(...)bute/ : Tribute Calogero

https://www.facebook.com/DuoRemixes : Réarrangement en duo de tubes de ces 5 dernières années.

https://www.facebook.com/profi(...)15778 : Duo Guitare/voix Pop/rock/funk/jazz

https://www.facebook.com/hyper(...)ibute : Tribute Muse

Tu veux des médiators de ouf ? C'est par ici : https://riki-le-plectrier.eu/fr/
chandl3r
Celui de base est deja bien grand ! Mais ca doit pouvoir se faire
schaltzmann
enorme, alors je dis Banco !

je vais me lancer la dedans..
"Le rock c'est 6 cordes, 5 doigts et 1 trou du cul" Keith Richards
MeatisMurder
Je vais faire de même, direction St Priest en fin de semaine et commande de velcro chez Thomann !
f♯ A♯ ∞
Bonjour !

Pour faire part de ma propre expérience...
J'avais réalisé un truc dans le genre avec une planche gorm, de la peinture et du tapis auto (qui n'apparait pas sur la photo mais excellent comme base pour accrocher le velcro



Mais comme j'en avais marre de faire le poulpe avec mes pieds je me suis lancé dans une modif "façon toulouzing" dont je suis très satisfait !

1- j'ai réduit la planche à 3 lattes et raccourci en longueur pour faire qq chose de plus 'compact'. Pour cela il m'a fallu delatter pour réduire de 18cm puis reclouer.




2- Avec les 2 lattes restantes, j'ai réalisé un "étage" constitué d'une latte et d'une demi-latte (coupée dans le sens de la longueur à la scie sauteuse et attention au doigts, ça peut éventuellement servir pour jouer de la guitare)




3- Pour ma part, j'utilise une alim DC Brick qui me suffit et, magie du sort, ça se cale PARFAITEMENT entre les 2 étages...


Petit plus: on voit la led du DC Brick entre les 2 lattes du haut

Voila le travail après mise en place des pédales !


Avantages par rapport à la version IKEA 'à plat' ?
- Accès au pied enfin ergonomique et je ne tourne plus les boutons par maladresse
- Câblage alim facilité car les fils passent entre les 2 étages (cache misère), plus besoin de faire un plat de nouilles en dessous
- Positionnement des pédales et des jacks vraiment simplifié car encore une fois, l'entre-étages sert à cheminer ou a retenir les câbles - j'ai gagné en flexibilité

Inconvénients ?
La pédale de volume (ou expression ou wha wha ... mais je n'en ai pas) je l'ai mise à coté. Personnellement je la met en fin de chaine donc cela ne me dérange pas du tout.

Voila, je suis donc très content de mon 'nouveau' pédalier gorm
intéressé également par une "valise" de transport, personne a un truc IKEA qui pourrait servir de bonne base? (quitte à faire un détour jusqu'au magasin...)
