Pédale musikding qui marche pas...

Bonjour,

Je viens de terminer l'assemblage d'un kit arcadiator, une pédale d'Octave pour faire quelques effets 8 bit.

Je n'y connais pas grand chose en électronique (si ce n'est quasiment rien). J'ai assemblé tous les composants comme indiqué sur le schéma et lorsque j'essaye d'enclencher la pédale, la diode s'allume, du son sort mais ça fait un gros buzz, qui n'est d'ailleurs plus du buzz mais un gros vrrrrrrr, qui couvre le son de la guitare qu'on entend parfois très très loin derrière (lorsqu'on l'entend...).

Quand je désactive la pédale, j'entends la guitare parfaitement dans l'ampli comme si la pédale n'était pas dans la chaîne, un true by-pass quoi.

Aucune résistance ou condensateur ne semble grillé (j'ai simplement regardé à l'oeil nu), les soudures semblent être propres. Que puis je faire, tester chaque composant avec un ohmmètre ou multimètre ?

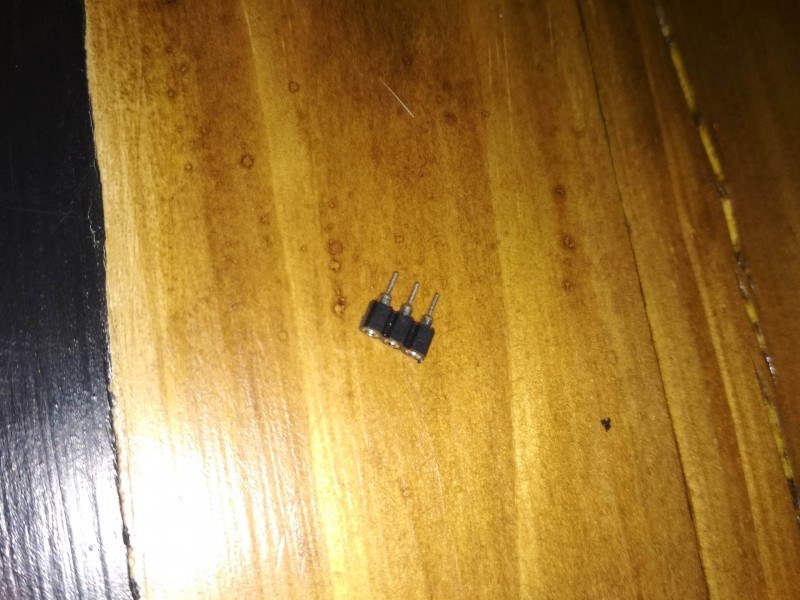

Aussi, y a un petit composant qui me reste après avoir tout monté, j'ai mis une photo. J'ai pas su trouver où il fallait le souder, je sais pas si c'est une erreur dans l'envoi de la part de musikding et si ça a vraiment une importance.

Si quelqu'un a une infime idée qui pourrait me faire avancer !!!

c'est pas un support de transistor?

Ca ressemble effectivement à un support plus qu'à quelque chose d'essentiel, c'est pour ça que j'ai pas trop cherché concernant la Petite barrette.

Je viens d'essayer de monter le tout dans le boîtier mais ça fait exactement la même chose. Toujours un gros Rrrrrrrrrr continu, néanmoins y a des trucs qui semblent marcher parce que quand je bouge le volume ça baisse le son, quand j'active les Switchs le Rrrrrrrrrr change (des fois ça saccade, ce qui est l'effet prévu, et la led répond en s'allumant s'éteignant au rythme des saccades etc), les autres potars ont un effet sur le Rrrrrrrrrr. Mais toujours pas de son de guitare.

Merci pour ton message en tout cas !!!

Bonsoir à tout hazard est-ce que le - de l'alim est relié à la masse

Si c'est pas le cas essayer de les mettre en contacte


Si le - est dejas à la masse alors tant pis c'est pas ça

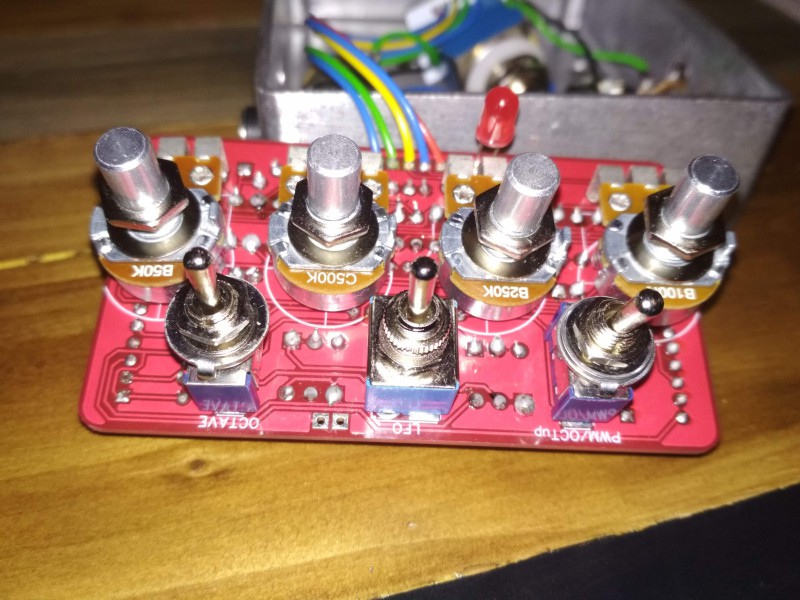

- couper les pattes de la led qui semble se toucher

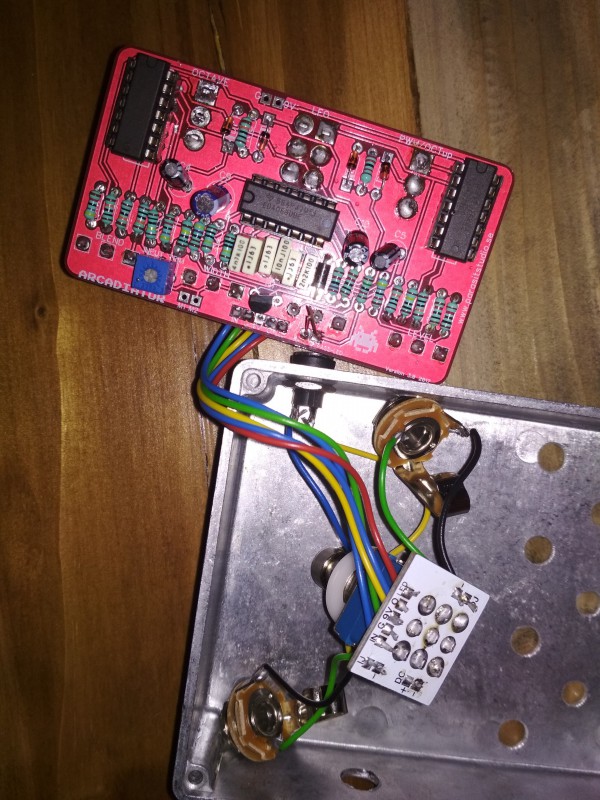

- vérifier les jacks j ai l impressions que c est inversé
- vérifier un peu tous le reste soudure et compagnie

visiblement ta pas d erreur dans le sens des diodes ni des condo chimiques
les kits de musikding sont bon mais attention avec ceux de ce style vendu aussi si on sait pas bricoler on est vite emmerder

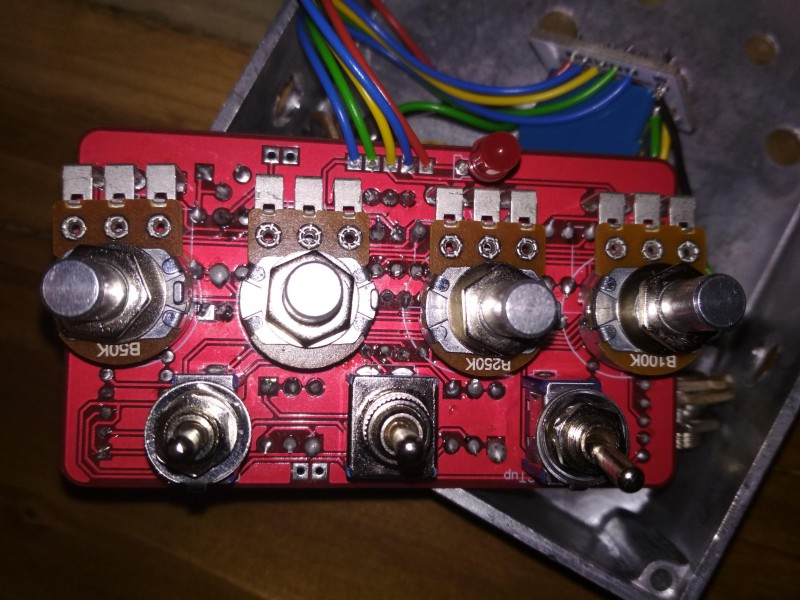

Vérifie que le cul des potars ne touche pas le circuit ! Vérifie qu'aucune soudure ne débirde sur une iste adjacente (il vaut mieux avoir une grosse lampe à loupe ! ).
Vérifie sur U1, U2 et U3 que tu as bien 9V entre 7 (masse) et 14 (+9V).

comment alimentes tu ton pcb ?

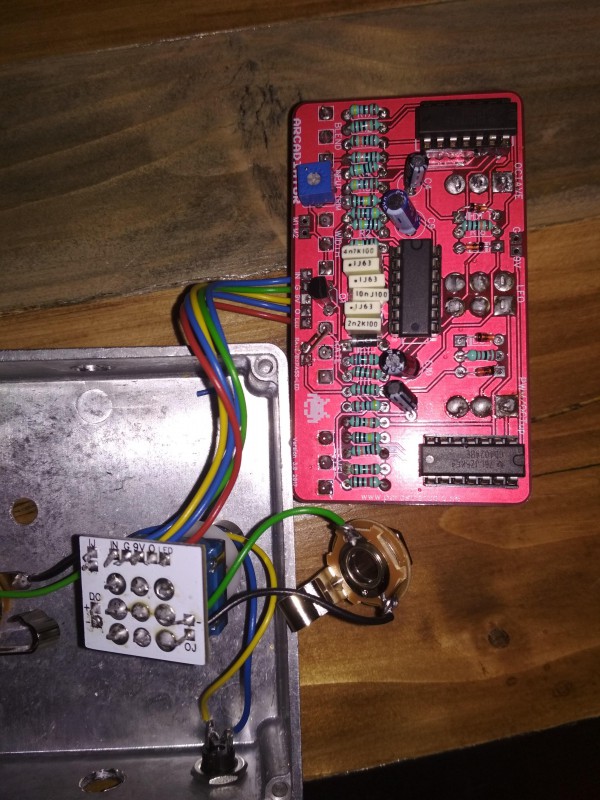

on voit sur la première photo que rien n’est soudé sur le 9v et G a droite sur le pcb

Un gros brrrrrrrrrrrrr à l'enclenchement est souvent synonyme de problème de masse

Pour ajouter à la checklist déjà donnée, il me semble que pas mal de soudures ont l’air limites, à reprendre je pense.

Sinon oui, mettre un bout de carton entre le circuit et les potards, checker le câblage, ressouder le 3pdt aussi, et puis prendre des voltages

L’arcadiator n’est pas un circuit idéal pour débuter, c’est sûr !!
