Salut les bricoleurs !

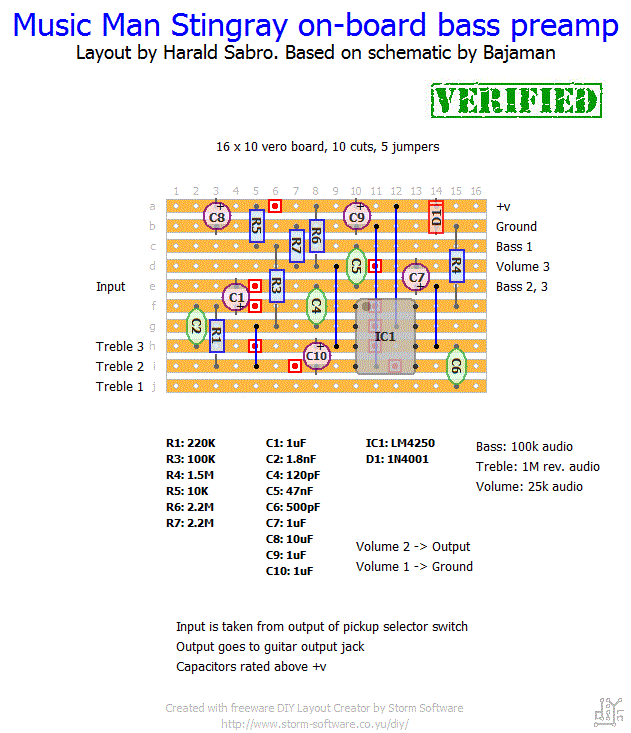

je suis en train de refaire l'électronique de la basse d'un pote et lui ai fabriqué ce petit préamp de Stingray:



J'aimerais lui ajouter un mini-switch pour bypasser le preamp et passer la basse en mode passif (ce qui peut être utile, par exemple, en cas de panne de pile sur scène...)

Sauriez-vous quel type de switch utiliser (SPDT ou DPDT ?), comment et où l'insérer dans le circuit du preamp ?

Merci d'avance pour votre aide précieuse.
Bonne journée !

_________________
Matériel à vendre/échanger:

- Switcher ENGL Z11
Haut
Alerter un moderateur
g_lafrette
Inscrit le: 06 Aug 19
Localisation: France

Bonjour,

La question date un peu, sans doute as tu trouvé entre temps, mais au cas ou il faut un DPDT pour basculer avec un switch le signal provenant du capteur vers le préamp ou vers le 2e switch qui lui doit envoyer en sortie soit le signal du capteur, soit la sortie du préamp.

Code:

                direct
            o--------------o
           /
     IN-  o                  o-- OUT
                           /
            o-- PREAMP----o



note: Il manque une partie de chaque switch ci-dessus, je n'ai pas réussi à intégrer des antislashes au schéma. Les 2 switches sont soit vers le haut soit vers le bas, la position représentée ci-dessus ne sera jamais réalisée.

Si ça peut aider...
