Répétition du dernier message de la page précédente :
jeff10 a écrit :

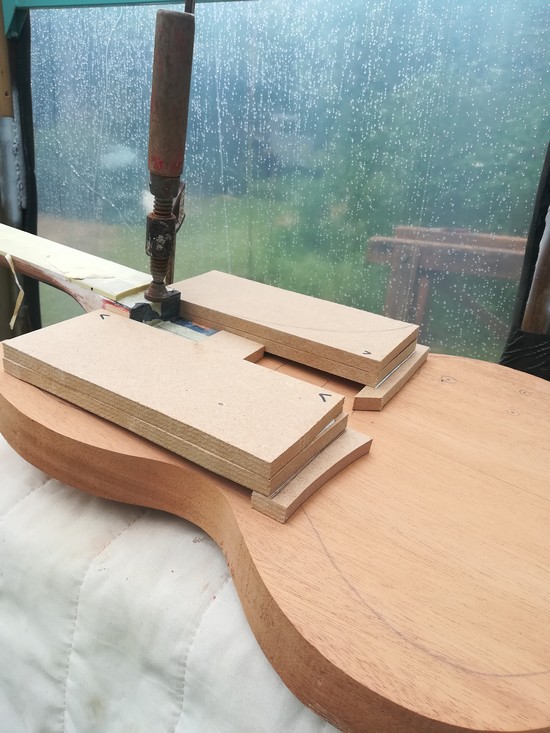

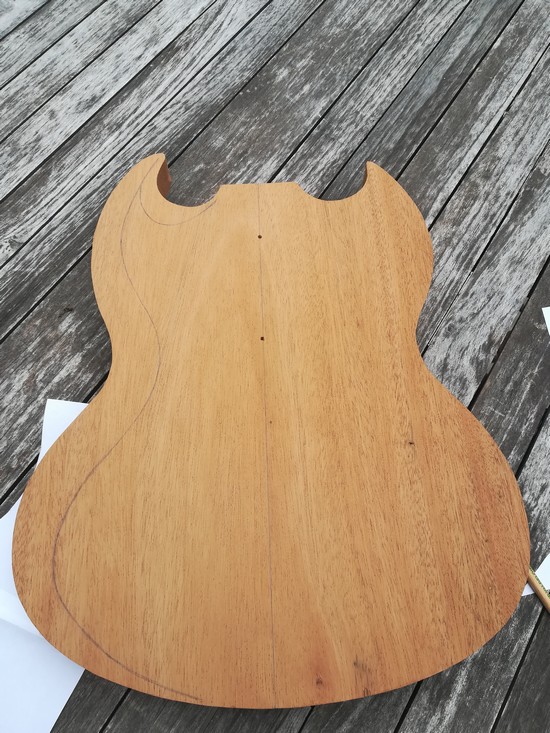

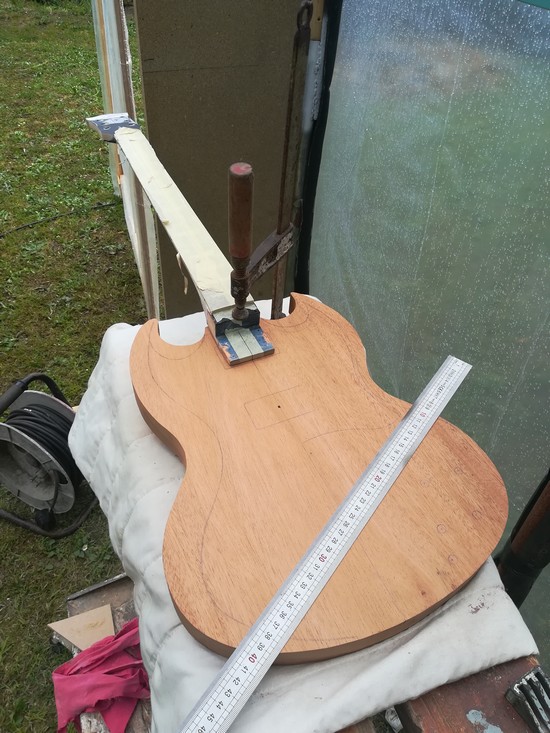

Super ! ,donc tu es bien d'accord que le neck pocket vas être attaqué en premier,avant toute découpes ,la défonceuse sera surélevée de l’inclinaison de cales en surface de trois degrés°en biseau,/ longueur du neck pocket suggérées ...,ses cales serons vissé tetes de visses non dépassantes , dans l'espace entre cornes et neck pocket à façonner = support impératif pour la bécane ... et secu


Tout est prévu, je me suis fait plusieurs schémas pour visualiser les différentes possibilités niveau angle de renversement :

Par exemple ici avec un angle de 2° :




Par contre 3° me paraît quand même beaucoup.... Pour vérifier tout ça j'ai pris les mesures sur ma SG orville que j'affectionne particulièrement : hauteur du TOM etc...

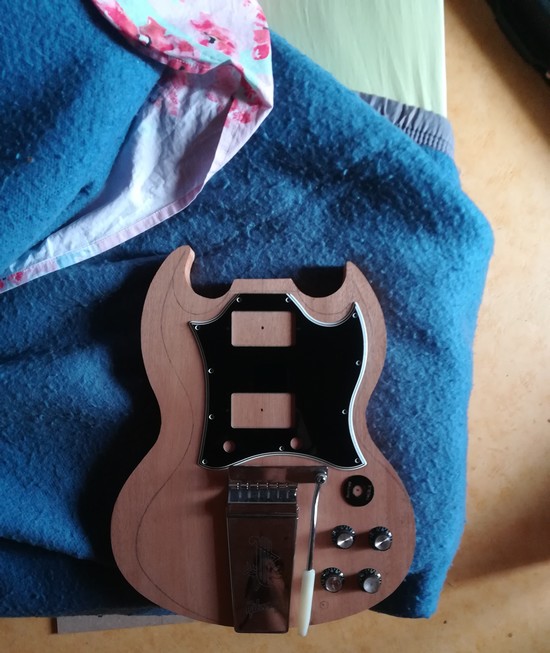

Je pars sur une hauteur de 2,1 cm pour le tom ( pris de la table jusqu'au saddle le plus haut), car il ne faut pas oublier que je vais poser un vibrola et non un stopbar, l'angle sera moins prononcé .... donc nécessite plus de hauteur de TOM).

J'en suis venu à ces schémas, selon 3 angles différents :



Enfin , pour être vraiment sûr et raccord avec la orville, j'ai acheté un truc de ce genre :



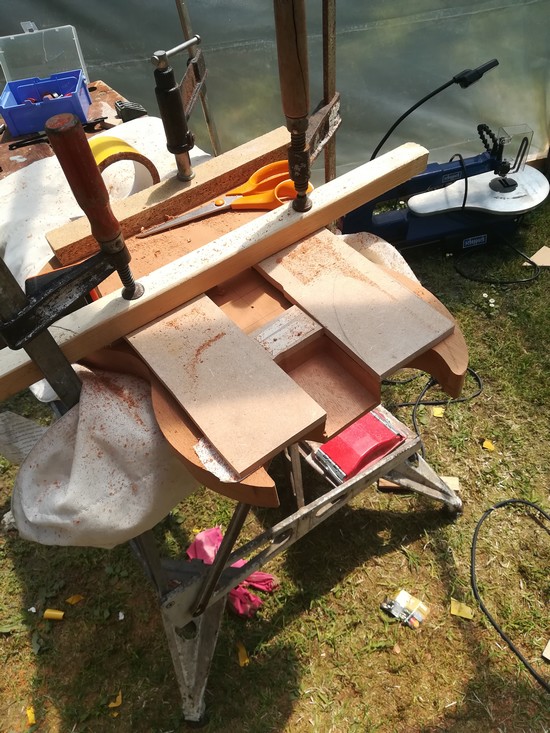

Qui je pense va bien me simplifier la vie, je n'aurai qu'à le poser sur la orville pour voir. Et il me servira aussi pour donner l'angle au gabarit de la défoncer du neck pocket.
Je devrais le recevoir aujourd'hui et je pourrais enfin connaître l'angle de la orville.
Haut
Alerter un moderateur
Benjiyoung
Special Méga utilisateur


Inscrit le: 06 Mar 06
Localisation: BORDEAUX

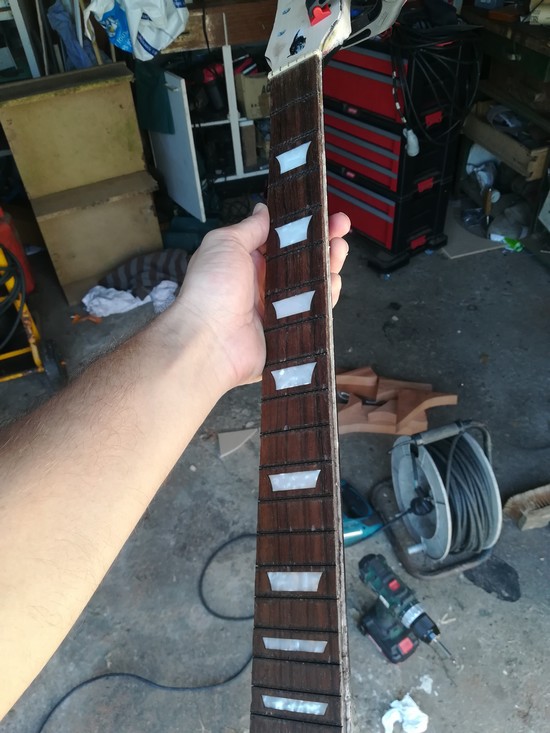

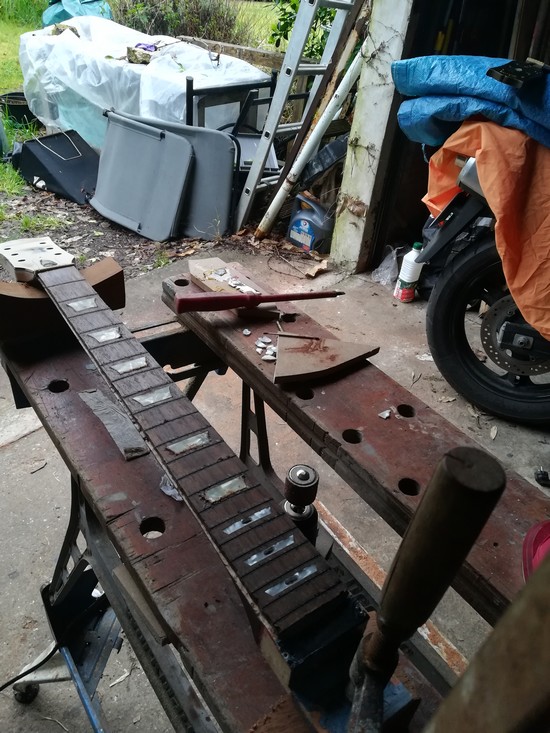

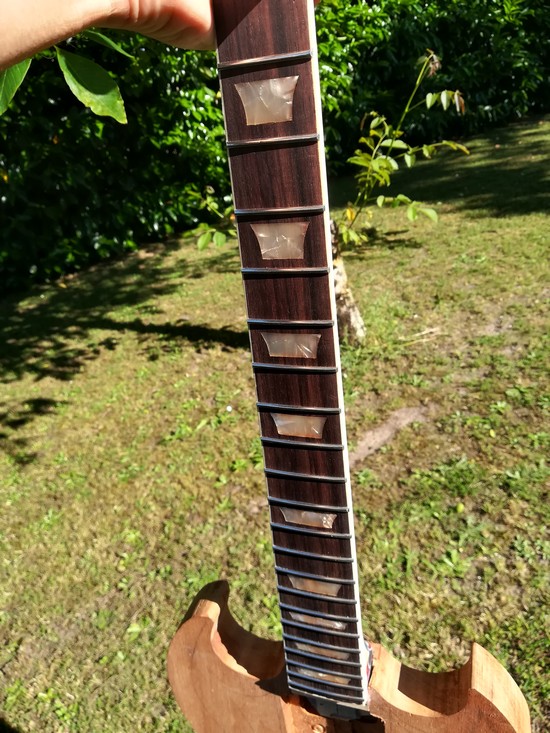

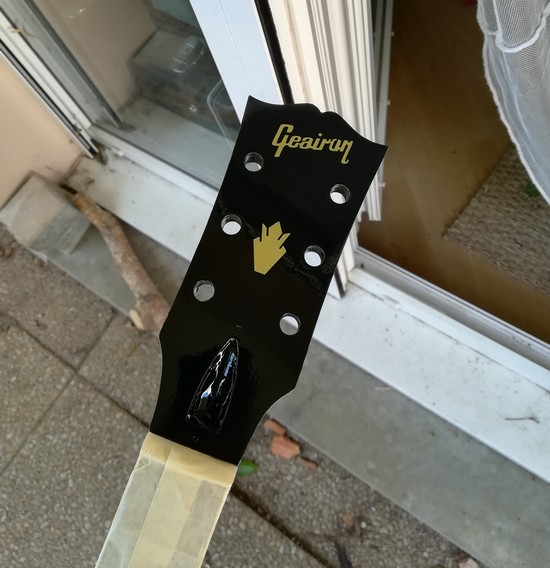

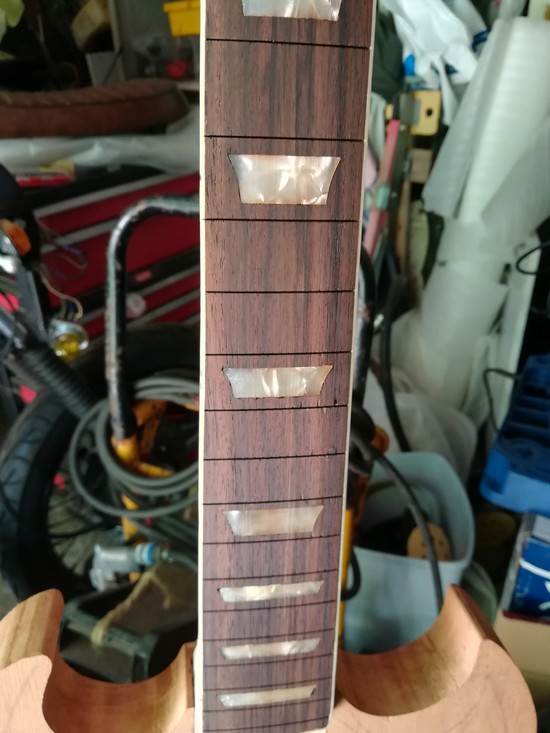

J'ai pu avoir quelques mesures du manche de l'Epiphone puisqu'il a enfin été décollé :












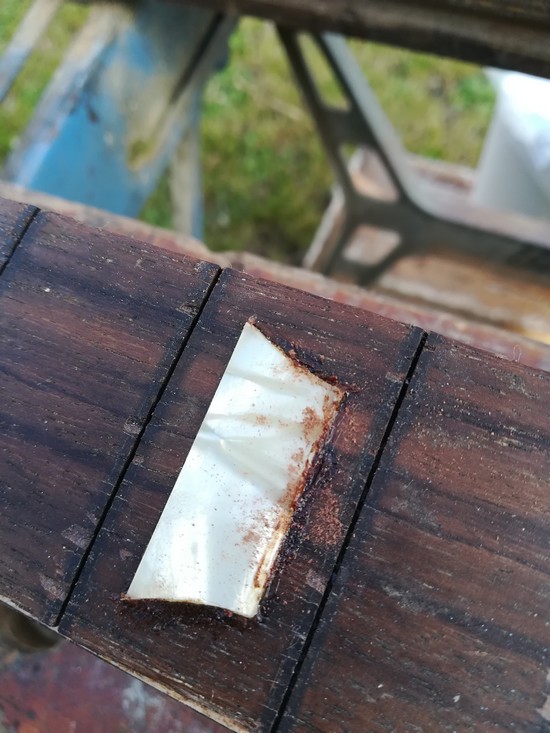

Comme vous pouvez le voir, il est bien bien dégeulasse (binding posé à l'arrache etc) et nécessite beaucoup de travail, mais j'ai confiance.

J'ai donc pu faire les mesures suivantes :





Haut
Alerter un moderateur
Dirvangil
Special Cool utilisateur


Inscrit le: 17 Dec 16
Localisation: très certainement à proximité d'une bière

très intéressent. je vais suivre ta conception / réalisation de près
Haut
Alerter un moderateur
jeff10
Vintage Top utilisateur


Inscrit le: 07 Jun 08
Localisation: Aube

Voici ce qu'il te faut ...
https://www.pinterest.dk/pin/569916527831180399/

_________________
OT:output transformer = transfo de sortie
PT:Power Transformer= transfo d'alim ou TA
SE:single ended = 1 seule lampe de puissance
Bias :ajout d'une tension négative sur un PP
PP:Push Pull
UL:ultralinéaire
Par fois images vaut mieux qu'un long discourt
http://www.jeff10.c.la
Haut
Alerter un moderateur
Benjiyoung
Special Méga utilisateur


Inscrit le: 06 Mar 06
Localisation: BORDEAUX

Bon eh bien j'ai dit une connerie , c'est bien un angle de 3° sur la orville.... C'est fou comme ce petit engin facilite tout :








Alors oui ce n'est pas exacte puisqu'il repose sur les cordes donc il y a du jeu . Je me suis amusé du coup à mesurer les autres :

La sg que je m'étais fabriqué, en mode mcgyver pour l'angle , à l'oeil :



On est pas si mal !!

La gibson sg standard de 2008 :



Et enfin une les paul :



Pour la orville, en mesure la hauteur de touche qui dépasse de la table ( le centre de la touche) , j'arrive bien à 9mm comme sur le plan , mes calculs sont donc bon et ca c'était pas gagné
Haut
Alerter un moderateur
jeff10
Vintage Top utilisateur


Inscrit le: 07 Jun 08
Localisation: Aube

Non...Départ du talon ,tu as combien ,cordes retirées ? des sg j'en es deux une de mon age et une ressente de 2008 ,,un bout de profilé en alu pour poser sur la longueur de 15 cm = départ de talon !profilé de fenêtre ou porte ,bref une chute en
profilé ...NE PAS CE FIER AU MANCHE ,JAMAIS lol ...,point de départ ,ton centre de gravité dont ton inclinaison = renversement ,le renversement ,doit correspondre à la courbure du manche en milieu de celui ci ,c'est à dire que ,si tu es trop incliné l'axe de courbure va ce trouver prés de la tete ,si tu n'en es pas asse ,l'axe va ce trouver vers le talon,oui ...ca devient des paramètres en périphéries,mais ces guitares , ont été créée de la sorte ,de calculs pas complexes ,mais important ,comme l'inclinaison de tete ,plus elle est inclinée ,plus la courbure sera prononcée vars celle ci,Cdlt le Jeff

_________________
OT:output transformer = transfo de sortie
PT:Power Transformer= transfo d'alim ou TA
SE:single ended = 1 seule lampe de puissance
Bias :ajout d'une tension négative sur un PP
PP:Push Pull
UL:ultralinéaire
Par fois images vaut mieux qu'un long discourt
http://www.jeff10.c.la
Haut
Alerter un moderateur
jeff10
Vintage Top utilisateur


Inscrit le: 07 Jun 08
Localisation: Aube

J'ajoute = la scoliose ,est une guitare qui est présentée en magasin ou occase ,de ce fait (le truss n'a jamais été tendu )la barre interne suit le mouvement ,mais , le bois a le sien,alors le problème est au talon ,une bosse ce prononce et cordes frisouille ,donc défretter et poncer la touche à cet endroit = chose vécu sur une acoustique = guitare neuve ...,les guitares arrivantes en magasin de notre pay ,d'ou ma région humide et froide , il est important de resserrer le truss / 1. 4 de tour suffiront pour maintenir la droiture ,sinon ,guitare neuve manche hs = hygrométrie ,plus forte que la nature ....Martins ,Takamine ,etc ,voila j'ai toujours souhaité travailler en magasin ,sachant pourquoi pouvoir répondre depuis 1979 = ma passion et également devenu réparateur d'amplis à tubes ,je continu ,mais en A.E ,plu d'embauche en magasin = la vente = y a que ca !!!,sur certaine marques ,les garanties sont cas duc ...
= dur dur .... ,alors ,je dis le fond de ma pensée ...

Et ! c'est ca ! que je partage ton initiative , le bien fait de faire soi même à l'heure actuelle = les meubles en préfabriqués stratifiés ou Chez un menuisier ?=autre qualité !
= la marque ,ne fait plu l qualité dans certaine firmes ....= je ne généralise pas !ok j'arrete là ca devient mono logue,sache une chose ,Bryan May= du groupe "Queen" avec son( Père )a construit (sa guitare )ALORS ...Qui ! est maintenant commercialisée !!!850€frais de port inclus

_________________
OT:output transformer = transfo de sortie
PT:Power Transformer= transfo d'alim ou TA
SE:single ended = 1 seule lampe de puissance
Bias :ajout d'une tension négative sur un PP
PP:Push Pull
UL:ultralinéaire
Par fois images vaut mieux qu'un long discourt
http://www.jeff10.c.la
Haut
Alerter un moderateur
Christ73
Inscrit le: 12 Jun 17
Localisation: -

super topic, hâte de voir la suite !!!
