[AVIS] Humbucker SERIE ou PARALLELE

Auteur Message
satone
Special Cool utilisateur

Inscrit le: 02 Dec 06
Localisation: Toulouse

Bonjour à tous,

J'ai dépoussiéré ma vielle EKO C01 des années 70 que j'avais mis à la retraite mais en démontant le micro qui est un vieux Dimarzio produit exclusivement pour cette guitare, je voudrais m'assurer si le branchement est en série ou en //.

Vu les raccordement, je soupçonne un montage en // mais pas sur à 100%...

Votre avis m'interesse beaucoup car si c'est le cas, je voudrais le monter en série.

Merci pour votre sollicitation.

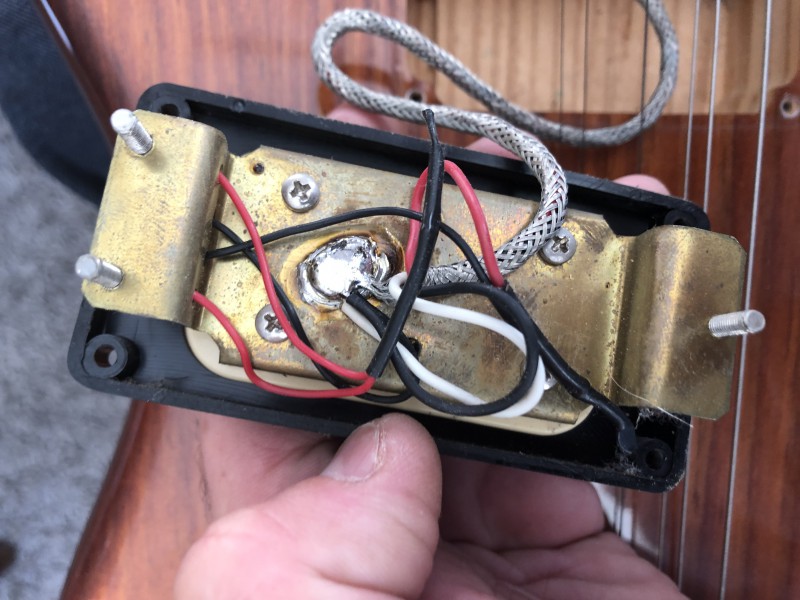

DiMarzio Dual Sound
Haut
Alerter un moderateur
latole
Custom Top utilisateur

Inscrit le: 24 Jan 18
Localisation: Québec

C'est un montage série.

Par contre ils sont déphasés mais si tu aimes le son , pourquoi pas

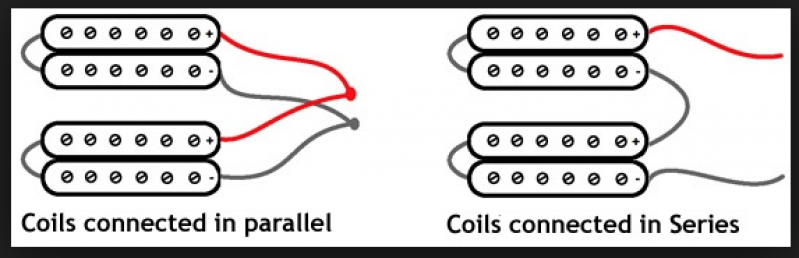

série / parallèle
Haut
Alerter un moderateur
satone
Special Cool utilisateur

Inscrit le: 02 Dec 06
Localisation: Toulouse

D'où mon interrogation...
Pour les remettre en phase, une petite idée du branchement ?
Les couleurs des fils me laissent perplexe.
Haut
Alerter un moderateur
latole
Custom Top utilisateur

Inscrit le: 24 Jan 18
Localisation: Québec

satone a écrit :
D'où mon interrogation...
Pour les remettre en phase, une petite idée du branchement ?
Les couleurs des fils me laissent perplexe.



Il faut les brancher comme la photo que j'ai mis; dessin de droite.

Micro 1 fil rouge soudé au fil noir du micro 2; a isoler avec du ruban
Micro 1 fil noir à la masse
Micro 2 fil rouge soudé au fil rouge qui est dans la gaine blindé

Gaine blindé; le fil blanc et le blindage ( tressage) ne change pas; ils reste à la masse.
