Hello,

J'ai une Les Paul Standard de 79 sur laquelle plusieurs pièces d'origine ont été démontées et je suis en train de les remettre en place.

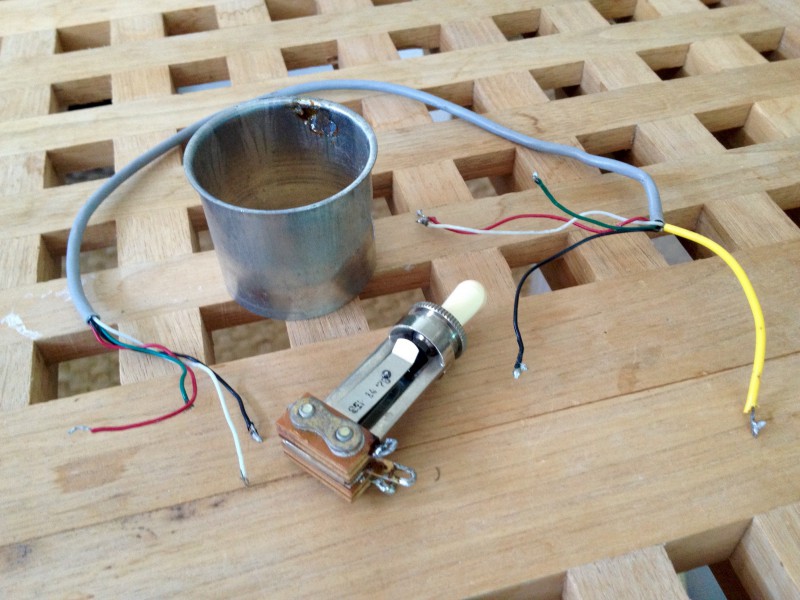

Ce qui me pose problème c'est l'espèce de "cup" alu qui doit retourner dans la cavité du switch. Sur la photo ci-dessous on distingue bien une soudure de mise à la masse… OK, mais quel cable faut il souder à cet endroit???

Merci pour vos réponses!


[img][/img]

• cg.lutherie
• Custom Top utilisateur


• #2
• Publié par
  cg.lutherie le 10 Juil 2018, 19:17

ben ton cable de masse :/

www.cg-lutherie.net
www.facebook.com/cg.lutherie
https://www.guitariste.com/for(...).html

• rickensong
• Custom Cool utilisateur

• #3
• Publié par
  rickensong le 10 Juil 2018, 19:25

cg.lutherie a écrit :

ben ton cable de masse :/

Je suis désolé mais l'électronique de la Les Paul et moi, on ne se connait pas encore bien…
C'est lequel le câble de masse? Il apparaît sur la photo? Parce que pour moi, tout les petits câbles (rouge, blanc, noir, vert et jaune) se connectent quelque part… mais pas sur le shield en alu?

• cg.lutherie
• Custom Top utilisateur


• #4
• Publié par
  cg.lutherie le 10 Juil 2018, 19:32

en fait, logiquement c'est le noir, mais il faudra le relier à la masse de l'autre coté.
du coup, ça peut être n'importe lequel, ça dépend comment tu cable tout ça de l'autre coté.

www.cg-lutherie.net
www.facebook.com/cg.lutherie
https://www.guitariste.com/for(...).html

• rickensong
• Custom Cool utilisateur

• #5
• Publié par
  rickensong le 10 Juil 2018, 19:38

OK mais logiquement le noir est relié à la patte arrière du switch, non? ça veut dire que je ne le soude pas au switch mais à la cup alu?

• rickensong
• Custom Cool utilisateur

• #6
• Publié par
  rickensong le 10 Juil 2018, 19:45

C'est bon, j'ai compris: c'est le jaune qui va à la masse et il m'en manque un bout de l'autre côté pour aller sur le shield alu...

• Matt310
• Custom Méga utilisateur

• #7
• Publié par
  Matt310 le 11 Juil 2018, 09:36

Achète un mètre de câble vintage et refais ça proprement !!!

• rickensong
• Custom Cool utilisateur

• #8
• Publié par
  rickensong le 11 Juil 2018, 11:24

Yes! Je vais faire ça!
Je peux en trouver où du cable vintage?

• Matt310
• Custom Méga utilisateur

• #9
• Publié par
  Matt310 le 11 Juil 2018, 12:00

https://www.guitarnblues.com/2(...).html

• Matt310
• Custom Méga utilisateur

• #10
• Publié par
  Matt310 le 11 Juil 2018, 12:10

Prend 2 mètres

• rickensong
• Custom Cool utilisateur

• #11
• Publié par
  rickensong le 11 Juil 2018, 12:45

Cool, merci! 😉

• Matt310
• Custom Méga utilisateur

• #12
• Publié par
  Matt310 le 11 Juil 2018, 13:43

Le fil qui part du haut va au jack. Tu soudes la tresse de celui ci à la masse du switch (le plot du milieu). Les plots des côtés vont aux potards de volume. Perso je soude les trois tresses ensemble 5 cm plus bas et je mets une gaine thermo autour des 3 câbles en même temps.

• rickensong
• Custom Cool utilisateur

• #13
• Publié par
  rickensong le 12 Juil 2018, 22:43

C'est bon, j'ai tout recablé proprement et ça fonctionne!
Merci pour les tuyaux! 😉
