Salut les gratteux

J'ai quelques photos de la fabrication de ma LP qui traînent sur mon pc... J'me suis dit tant qu'à faire je vais les mettre en ligne, des fois que ça motive les bricolos qui hésitent à se lancer

Donc il s'agit d'une replica plutôt fidele, bien que je me sois autorisé quelques écarts ( inlay nacre, sillet Tusq, meca double rings)

Dans les détails vintage correct: corps et manche 1 pièce, collage touche et manche hide glue, binding royalite, gabarits conforment aux plans de Tom Bartlett, truss rod simple action original, ...

Je suis donc partit des plans de Bartlett, qui m'ont permis de fabriquer tous les gabarits nécessaires:





Puis passage aux choses sérieuses!

La touche:

Radiussage, à l'aide d'une boîte à radius high tech faite maison




Frettage:



Inlayage: donc inlay en nacre (contre cellulose nitrate pour l'originale)






Frettage







Collage du binding ( royalite)



Un peu de confettis





Et hop, une belle touche




EDIT: regroupement de toutes les photos p.1

Allez hop le corps!







La table surfaçée, jointée et détourée :



On se prépare au collage!




Une fois la table collée, on passe au galbe! Pour faciliter la chose, défonce des courbes de niveau:






Puis surfaçage des angles de renversements (un pour le manche à 4,4° et un pour le "plat" des micros), défonce du neck pocket et des micros!





Y'a plus qu'à transformer ça en beau galbe, en ponçant/raclant régulièrement l'ensemble, et en façonnant un "recurve" sur le bord du corps








A ce stade, le galbe est encore grossier, je préfère l'affiner après la pose du binding!

Donc pose du binding ( royalite):




Affleurage du binding au racloir, et on est pret pour faire la jonction corps/manche...

Première étape, on donne au tenon sa largeur finale, pour qu'il rentre pil poil dans la mortaise (sans aucun jeu, mais sans devoir trop forcer pour le mettre en place)

Ensuite, coupe de l'épaulement à la scie jap!






Et ça prend forme!









Détourage de la tête:



Prochaine étape collage de la touche, à la hide glue !

--------------

Alors la hide glue, pour ceux qui ne connaissent pas, ça ressemble a ça:


(La mixture va se liquéfier quand on la chauffe)

C'est une colle assez compliquée à mettre en œuvre: il faut la mixer avec la bonne quantité d'eau, la faire chauffer à la bonne température, et on a ensuite que quelques précieuses secondes pour effectuer le collage et serrage.

La particularité de la hide glue, quand elle est bien mixée, c'est qu'elle est trés fluide, et ne nécessite que tres peu de serrage.
L'avantage c'est qu'on obtient un joint de collage ultra fin, les bois sont comme soudés ensemble.
L'inconvénient, c'est que contrairement aux colles standards, cette colle ne comble pas les éventuelles vides entre les 2 pièces de bois: il faut donc avoir une surface de collage parfaite!

Collage de la touche:


( et un peu de pub pour les petites culottes )

Profilage du manche, collage du manche à la hide glue, ponçage final, perçages divers, et on tient le bon bout!!











Et comme j'ai pas pu résister, montage à blanc avant la finition





Je l'ai donc testée! et bah ça envoie du paté j'ai pas osé la jouer longtemps, le bois brute c'est super fragile!

Bon maintenant ça va aller moins vite, j'ai plus de photos en stock

Donc prochaine étape, burst !

-------------



La suite

j'ai donc fait un bouche pore à l'ancienne, comme sur les LP des 50's: pierre ponce + huile de lin + nitro + aniline dyes

Je voulais l'acajou plutot brun, donc j'ai mixé ma teinte avec une majorité d'aniline brun



Et c'est partit pour la barbouille



Essuyage






Après raclage du binding



Prete à recevoir la finition de la table:



C'est le moment ou on découvre le vrai visage de l'erable...













Let's burst !!!

Couche de jaune : Je veux une couleur finale qui soit plus ambrée que "jaune", je pars donc sur une base de jaune pas trop petant:





Ensuite burst leger !

Quelques photos (en cours de raclage du filet)







C'est tout pour le moment

-----------------

Voici à droite du nitro sortit du bocal, tout neuf , et à gauche du nitro après de long mois au soleil :




Le vernis a commencé à ambrer, mais ce n'était pas suffisant pour faire une vraie couche ambrée sur la guitare.

Après quelques mois de plus, le nitro commence à prendre une jolie teinte:






Bah oui ! quoi de plus autenthique qu'un vernis ambré naturellement ?!


Je suis actuellement entrain de monter les couches de nitro clear...

Dès que j'ai un peu de temps, je passe au ponçage à l'eau, puis couches de nitro à nouveau, et ensuite ponçage final à l'eau + polissage (après un bon mois de séchage)






---------------

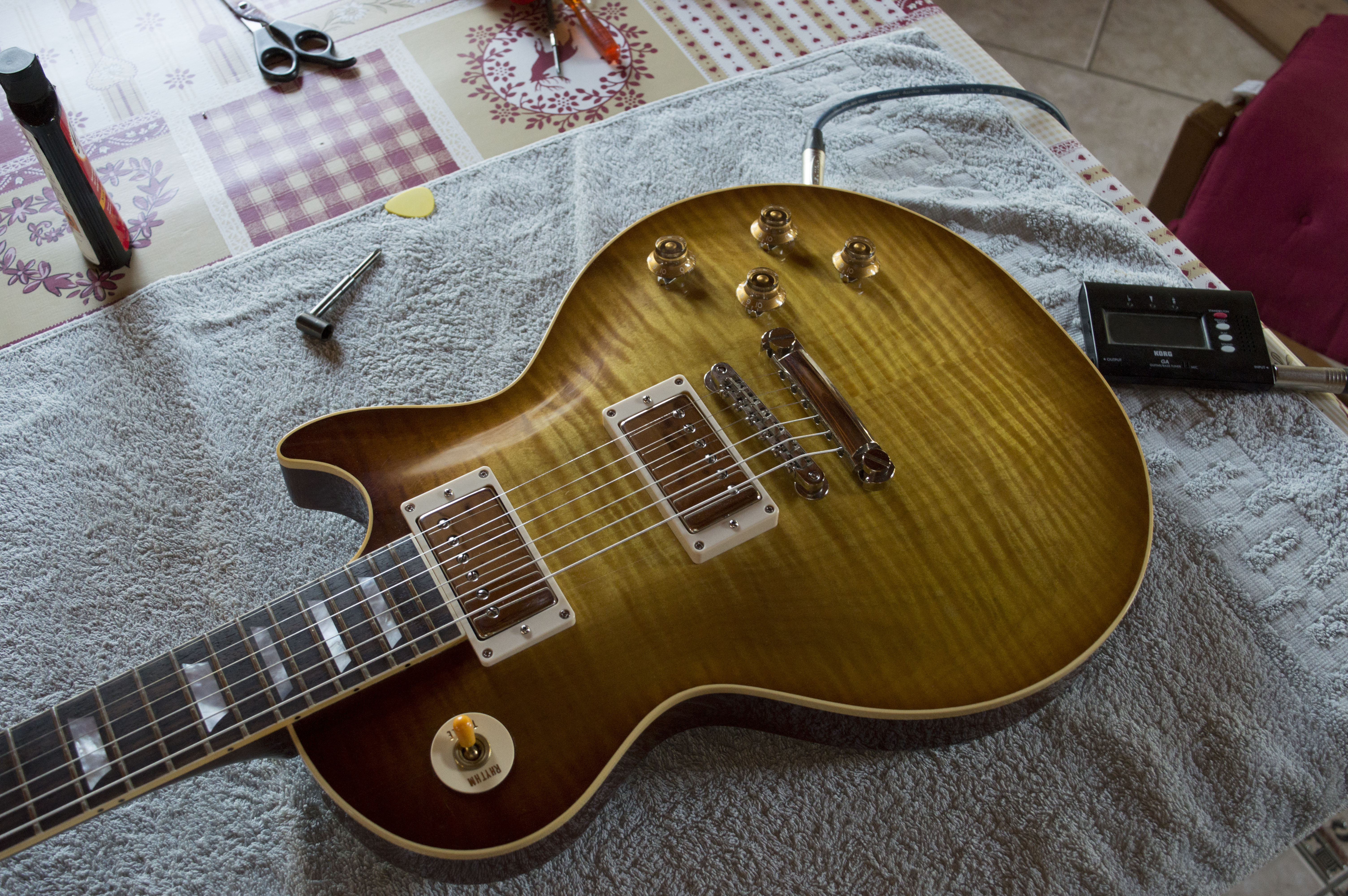

Réglages en cours




Je viens de recevoir un plexi 68 de chez Lys amplification... Cett nuit ce sera nuit blanche pour les voisins


--------------------



Pfiouu ça sonne grave !

Le problème c'est que je ne sais pas encore si ça vient de la guitare ou du nouvel ampli

Le plexi 68 de chez LYS est fénoménal... J'ai rarement pris autant de plaisir à jouer.

C'est le pied absolu d'entendre chanter une guitare qu'on a fabriqué avec amour

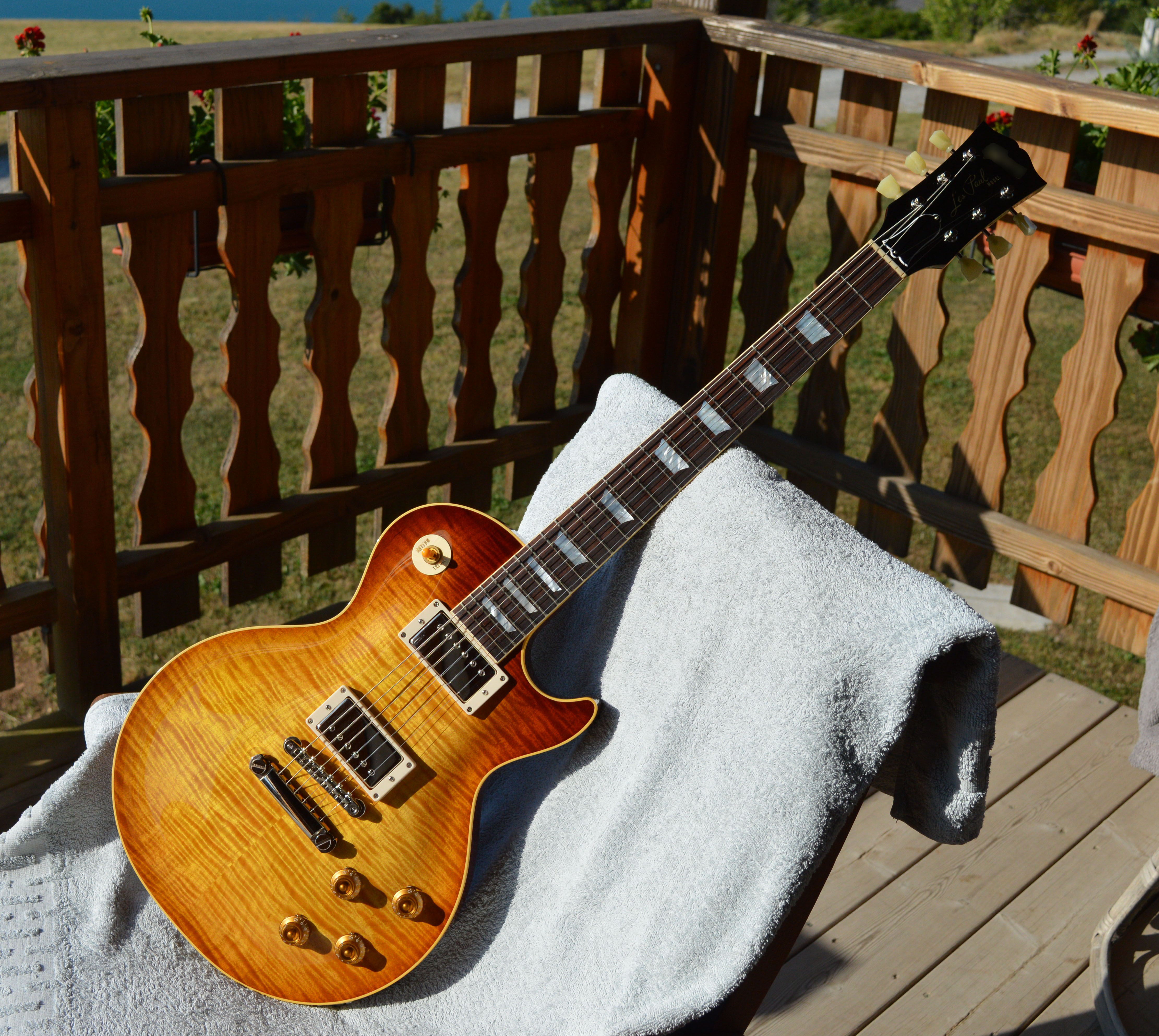

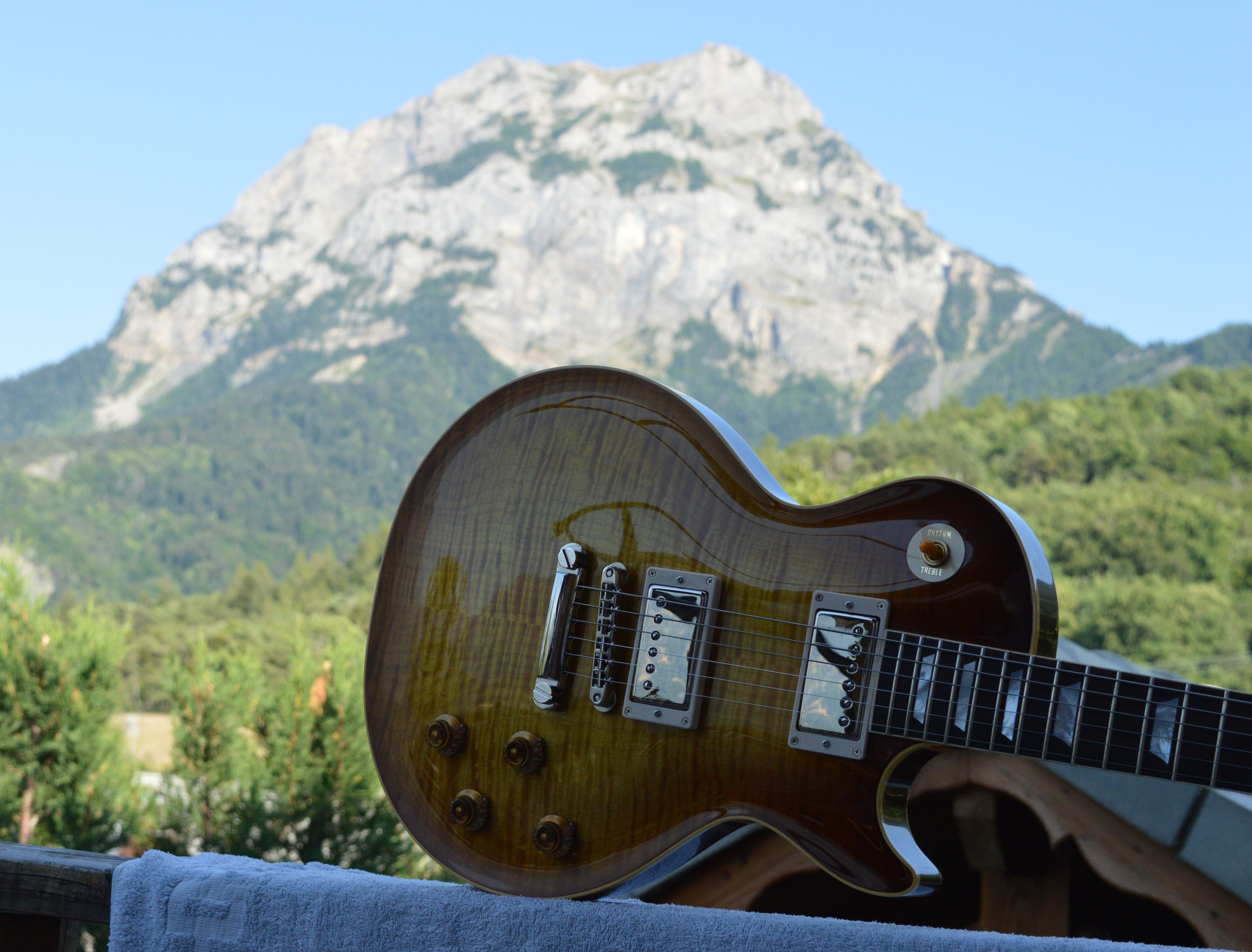

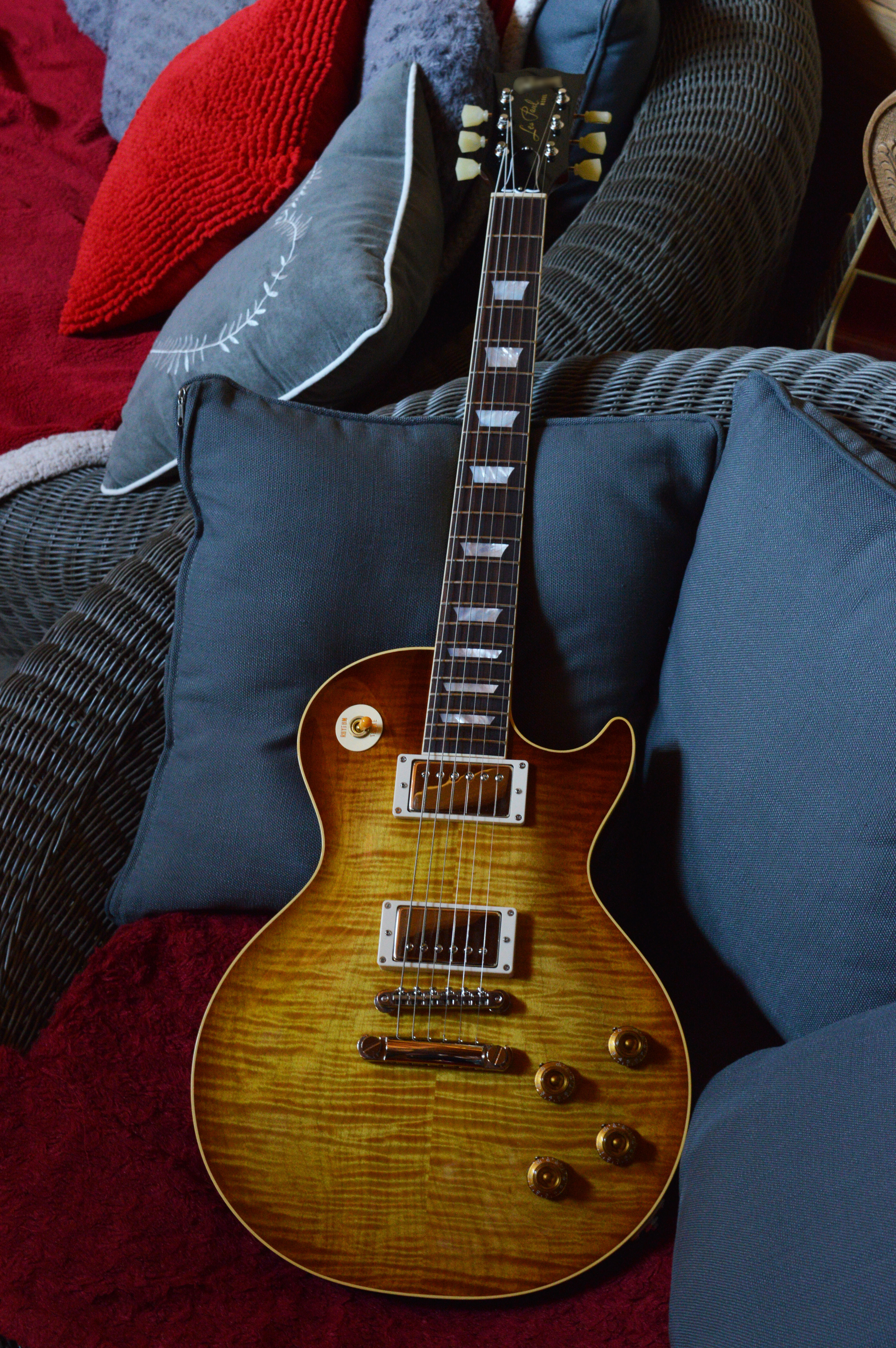

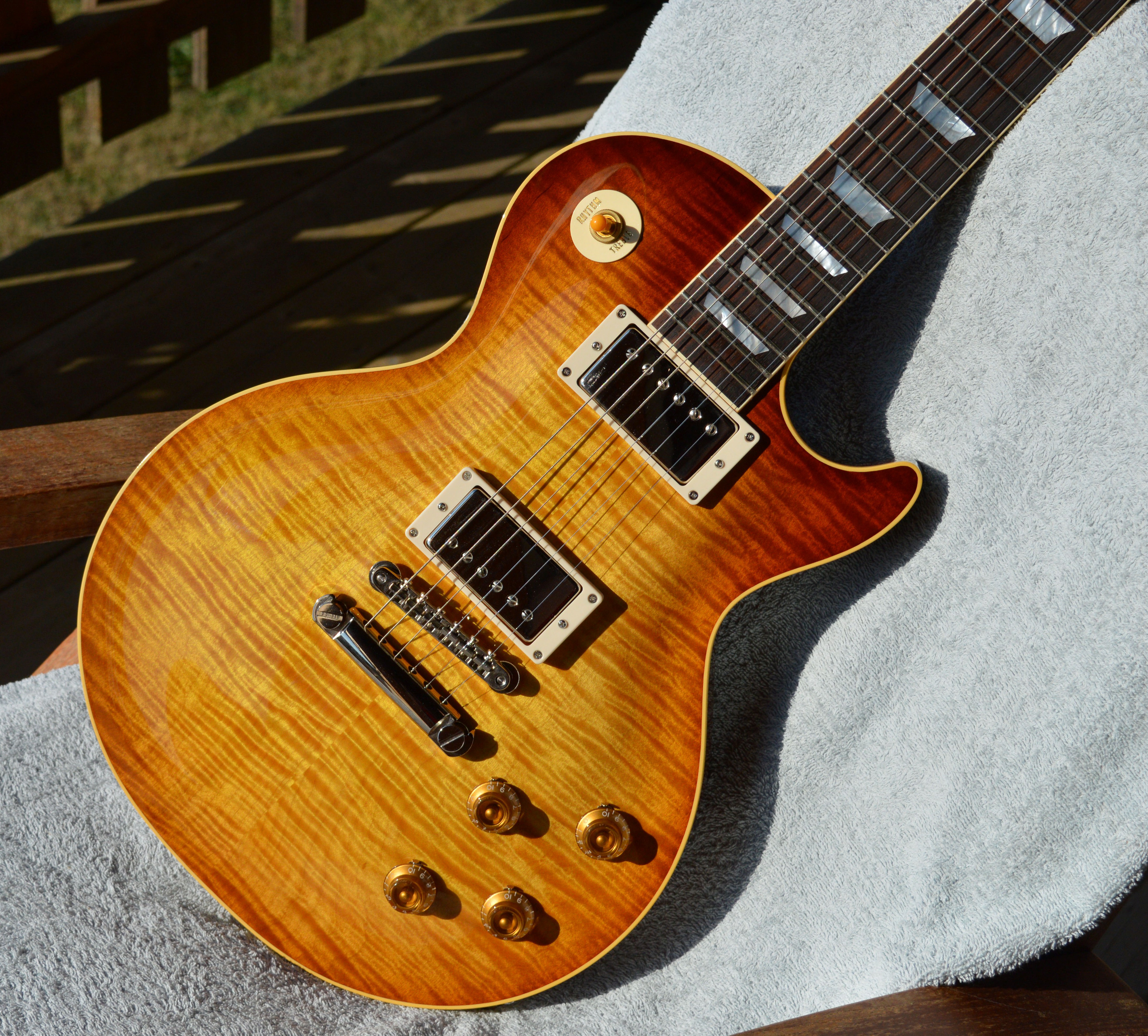

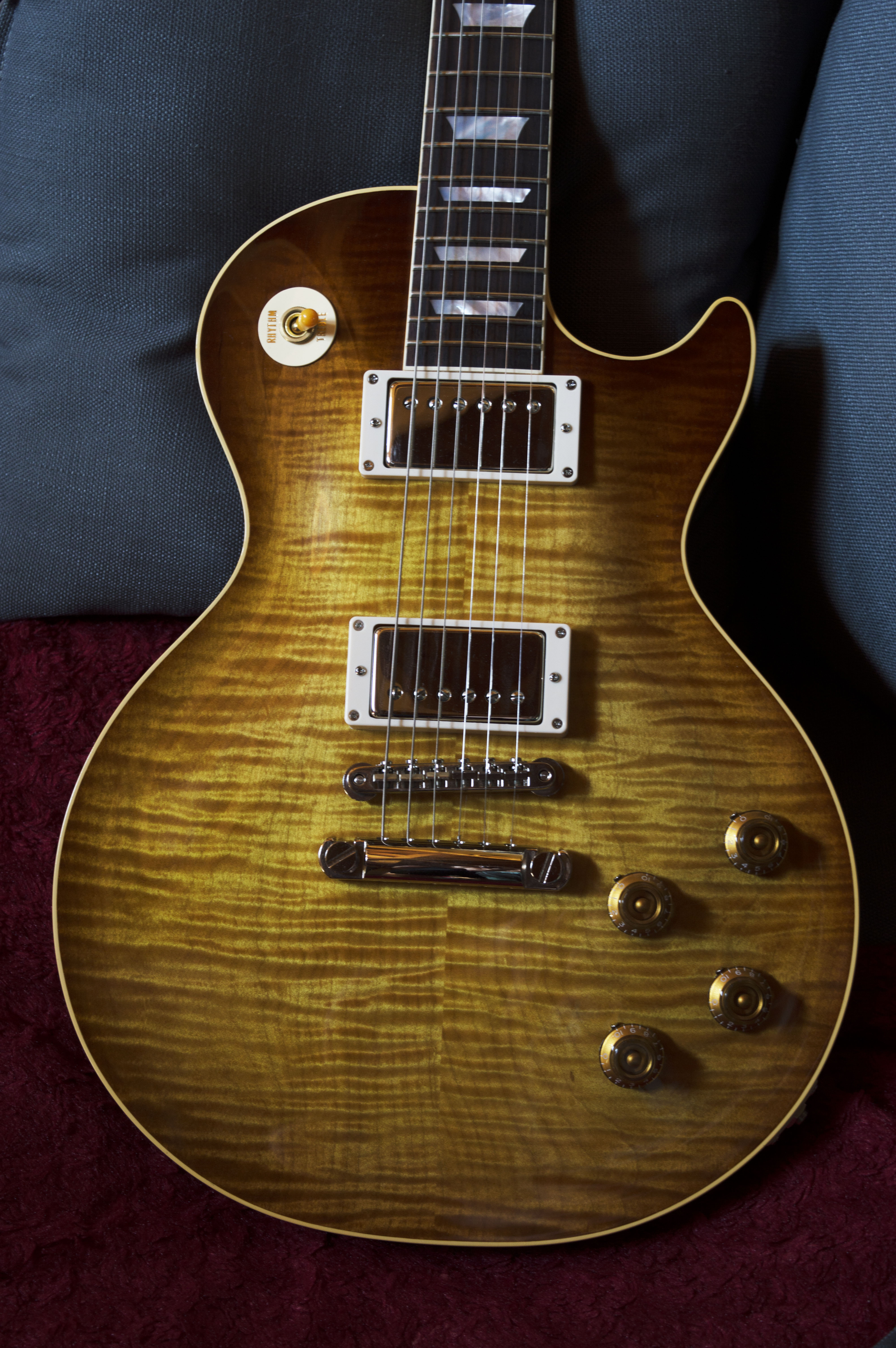

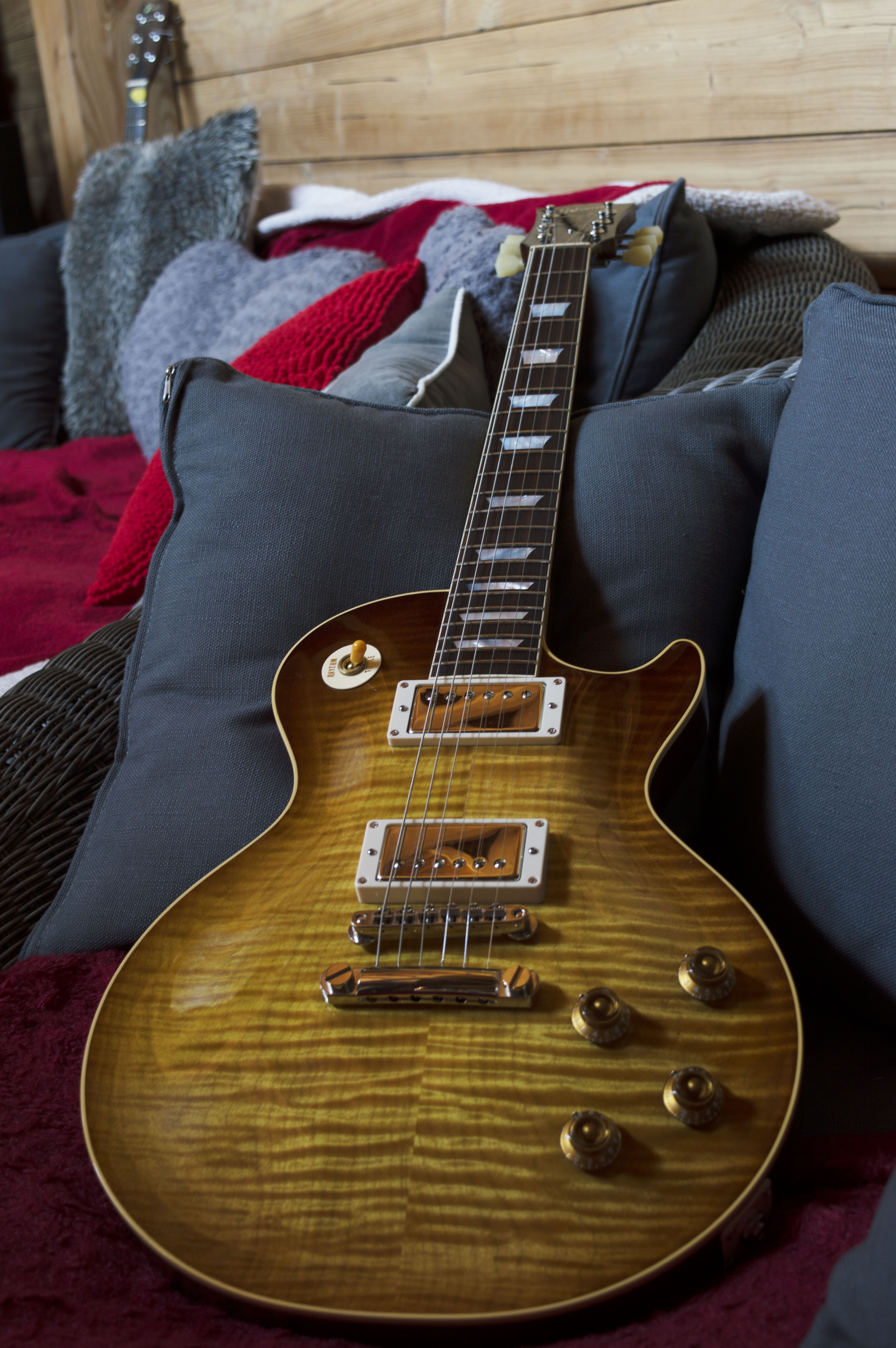

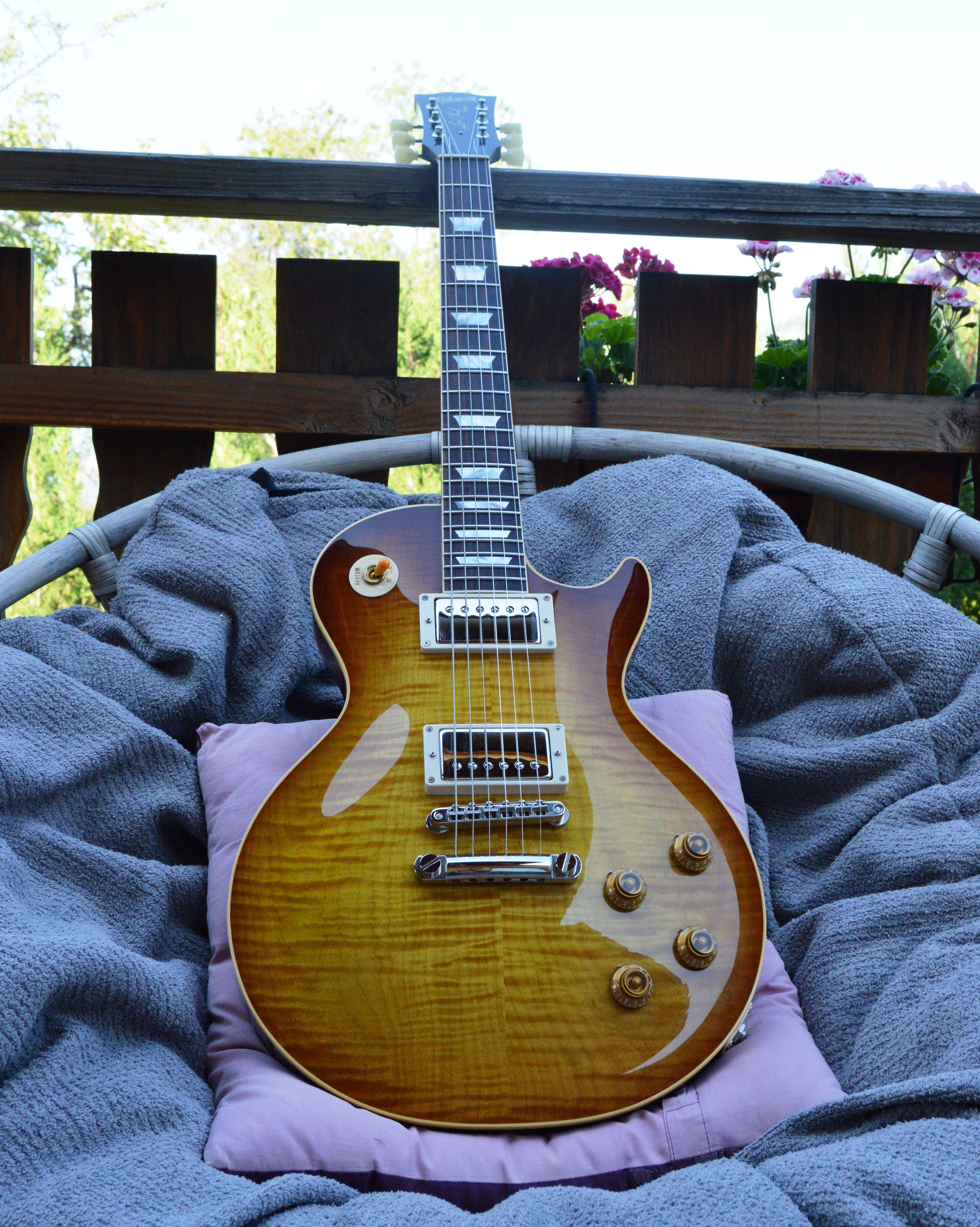

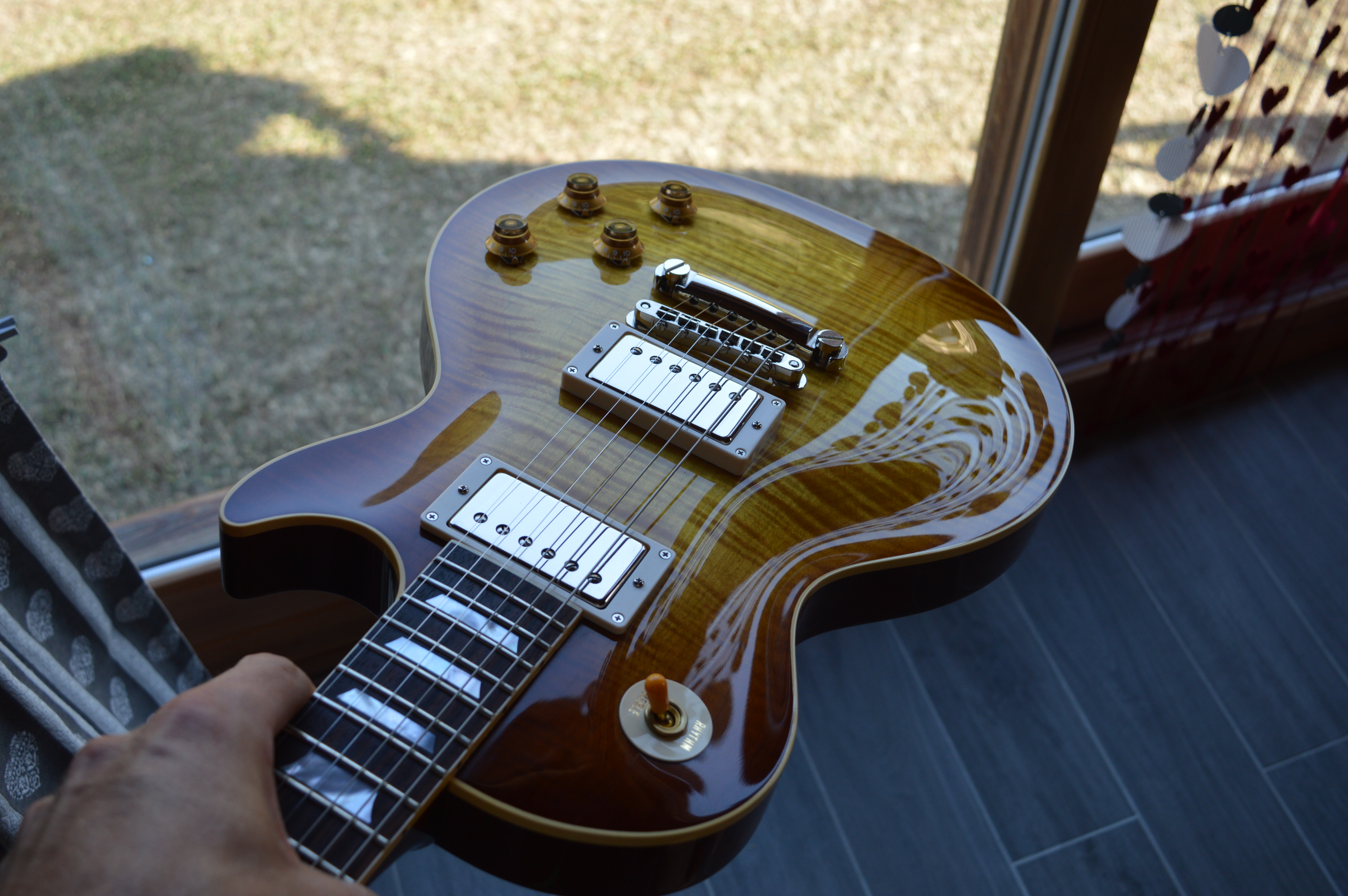

Aller quelques photos !!


















Fabrication d'ue les paul 1959:

https://www.guitariste.com/for(...).html
Cav
  • Cav
  • Vintage Méga utilisateur
  • MP
  • #3
  • Publié par
    Cav
    le 18 May 14, 16:23
Super! Vivement la suite
It’s only Rock’n’Roll !

A vendre:
- Warmoth "superstrat" one pickup
MP si intéressé et pour plus d'infos
geogeo68
Tu as pris quoi comme bois pour la touche?
Palissandre Rio, Indien, Madagascar ?

J'aime bien les écarts que tu t'es permis
On attend la suite
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
geogeo68
C'est con il y en a vendre sur le fofo, bon il est pas donné

https://www.guitariste.com/for(...).html
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Airdesign
Allez hop, le manche!

Tout commence avec une grosse poutre!



Sciage sur quartier !




Après découpage grossier à la ruban, on surface le manche, et on check la rectitude et la planéité!






Après avoir surfacer l'angle de tête à 17°, usinage de la rainure pour le truss rod:



C'est donc une rainure droite, contrairement au truss rod moderne qui est incurvé. Le truss rod vintage fonctionne par compression.
La tige doit rentrer sans jeu dans sa rainure, pour éviter toute vibration parasite par la suite!

Il faut ensuite découper la lame d'érable qui va venir combler la rainure: là aussi, précision max exigée!
Une petite chute de la lame d'érable va permettre de guider la fraise dans la rainure pour usiner le logement de l'écrou.





Puis fabrication du truss rod lui même:

C'est une simple tige d'acier...

Tarodage



Blocage de l'écrou cylindrique









Collage de la lame d'érable:



Sur cette opération il faut veiller à:
- ne pas trop serrer les serres joints pour ne pas bloquer le truss
- ne pas laisser la colle couler dans la rainure

Collage des oreilles




La suite bientôt!





Fabrication d'ue les paul 1959:

https://www.guitariste.com/for(...).html
  • #10
  • Publié par
    Blobe
    le 18 May 14, 19:01
Et dire que j'arrive même pas a faire une soudure propre.
