Micros SP Custom faits main in da France !!

Il y a des trucs en 7 cordes qui seraient proche du Blaze de Dimarzio ou du M7 de Lundgren en SP Custom ?
C'est le genre de son que je cherche et franchement si je peut acheter french c'est plutot cool. C'est pour aller sur une RG7620 de 1999.

Hello,

J’ai acquis un jeu de Origin 59 de seconde main.
J’ai cherché des schémas de câblage sur le site, mais sans succès.
Quelqu’un aurait ça?

Merci

Non, mais de mémoire, quand j'ai câblé les miens j'ai fait blanc et verre associés et utilisables pour le split, noir pour le point chaud et rouge à la masse.

C'est bizarre comme code couleur à mes yeux mais c'est celui que j'ai déduit par mesures et qui fonctionne sur la guitare que j'ai d'équipée en SP Custom Origin 59'.

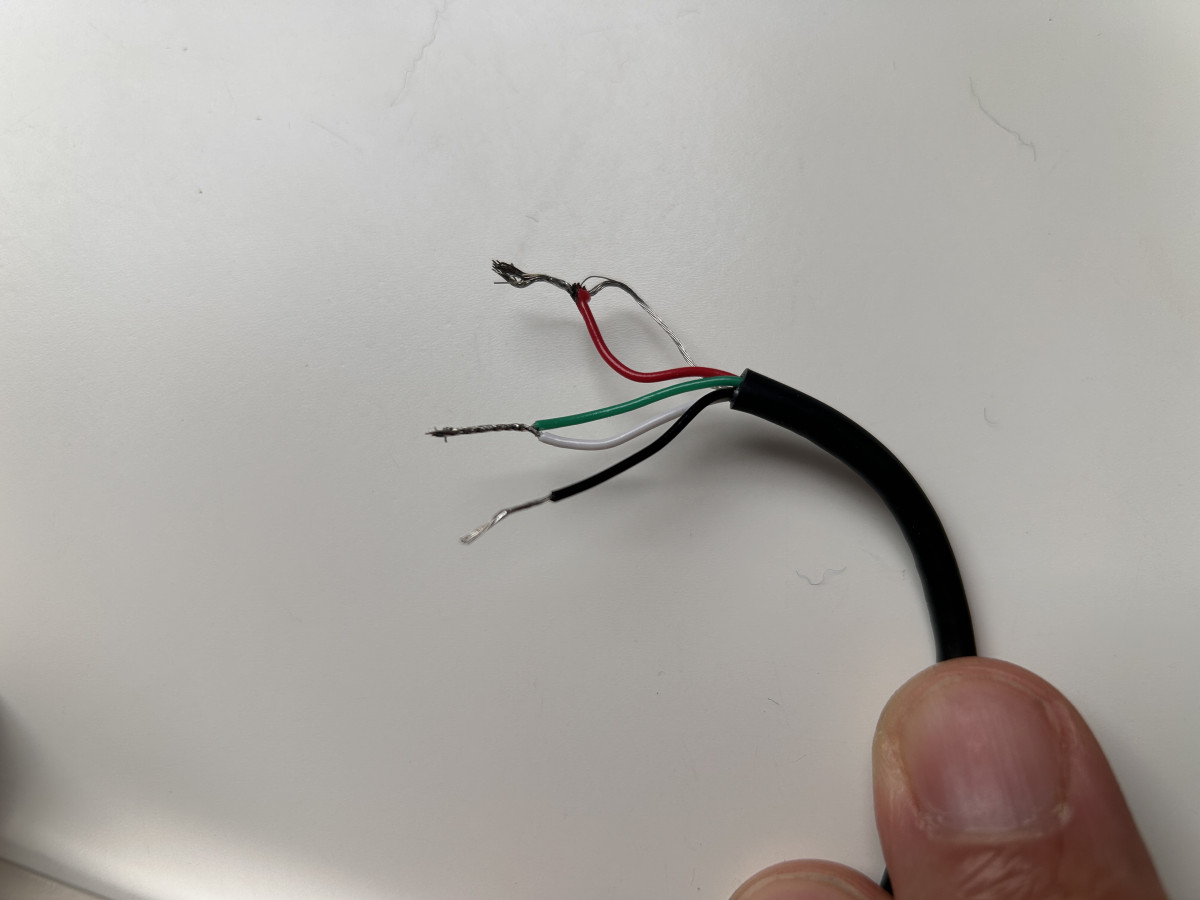

Interessant : les micros que j'ai récupéré étaient déjà montés sur une guitare, et... le fil blanc et le vert sont soudés ensemble, de même que le fil rouge avec la tresse de masse.

Le point chaud est le fil noir alors.

Le vert et le blanc sont soudés ensemble car ils relient les 2 bobines ensembles.

Si tu veux splitter, tu peux les dessouder.

La masse est rouge, soudée avec la tresse de masse du micro.

Les codes couleur different d'une marque a l'autre, alors pars du prinicipe que ci c'etait monté comme ça c'est que ca marchais comme ça.


Maxcreed : Tu as trop regardé la 7eme compagnie quand tu etais petit




EDIT : c'est vrai que c'est pas intuitif. Le code couleur en courant continu, c'est bien noir = negatif ou masse et rouge pour le signal ?

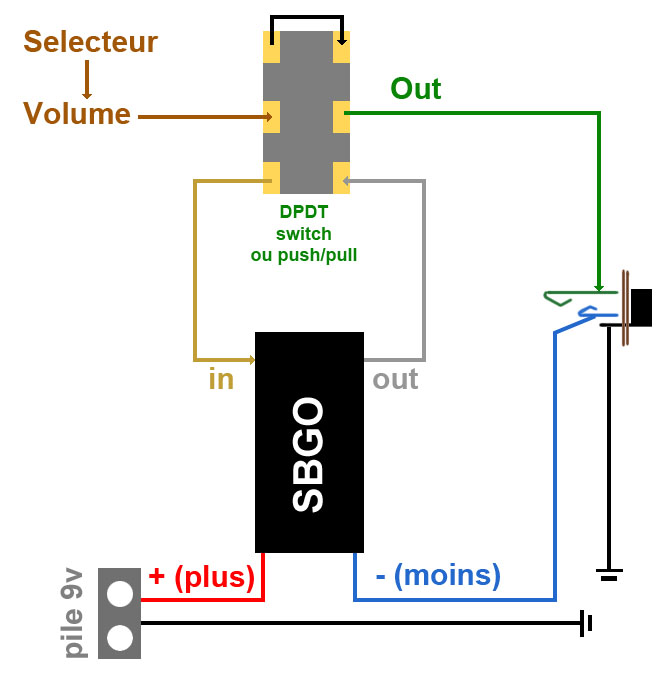

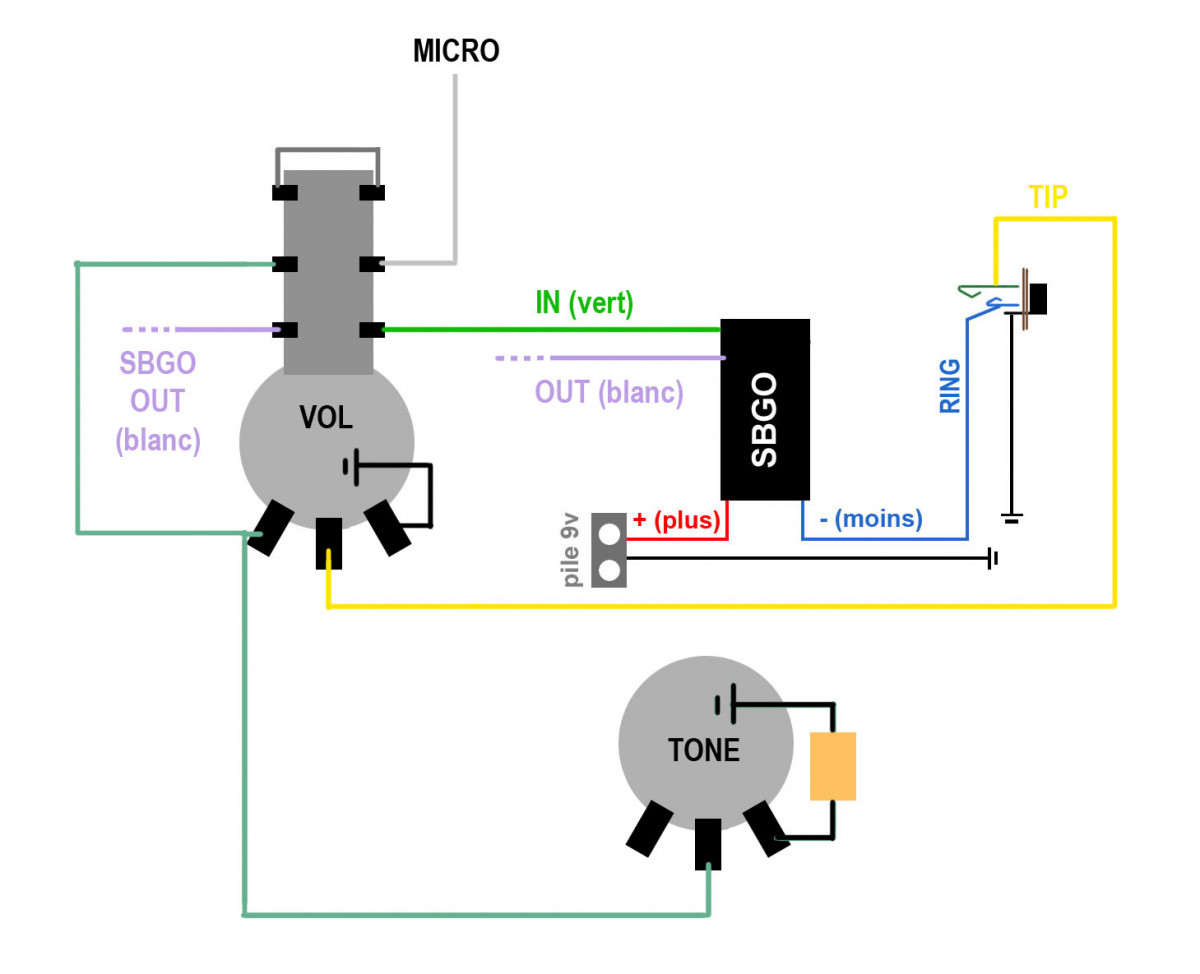

EDIT2 : Sur son module actif, c'est bien le noir qui va a la masse

Pourquoi, je m'a gourré dans les couleurs ?

J'en sais rien, c'est juste pour dire une c....


Check mes edit par contre ...



EDI 3 : Slider, t'as pas du chercher tres fort. Regarde ce qui est ecrit sur la Page des Origin59 :


Choix du câblage :

2 conducteurs : Tresse vintage utilisée de série pour certains de nos micros (La série Pure notamment ou les Origin ’57). L’âme est le point chaud et la tresse va à la masse.

4 conducteurs : Fils blindés destinés à des câblages plus poussés : splits, phase… Le point chaud est le fil noir, les fils vert et blanc servent au split de micros et les fils rouge et nu vont à la masse.

Merci beaucoup.
Je cherchais bêtement des schémas de câblage, je sais qu’ils en ont mis en ligne à une époque mais ils n’y sont plus. Je n’ai même pas pensé à lire les specs.

Bon finalement je vais les faire poser par un luthier, j’ai du mal à m’y retrouver dans l’amas de câbles de ma guitare. Et avec ma vue qui baisse je ne veux pas faire n’importe quoi.
Ptain c’est moche de vieillir.
