Forum SP Custom

SSH, potar 500k et 250k, résistance

Auteur Message
kury
Custom Cool utilisateur

Inscrit le: 24 Jun 04
Localisation: Lille 59

Hello !

Je rajoute un double en bridge sur ma strat (SP custom little crusher au format simple).
Après un galop d'essai sur l’électronique en place - historiquement 3 laces - je vais bouger quelques petites choses.
- Passer sur un switch 3 voies
- ajouter un nouveau volume avec un kill pot (genre shadow)

Je me pose même la question des tones que j'utilise quasi jamais (du moins les 2...).

Bref, comme ma config mixe un Humbucker et 2 simples et que si j'ai bien lu, il est préférable d'avoir du 500k pour les potentiomètres liés au H et 250k pour les S, se pose la question du branchement de 2 de nature différente sur un même potentiomètre. J'ai entendu parlé de coller un résistance pour baisser l'impédence du potentiomètre de 500 à 250 lors du passage en Single.

ça vous parle ?
Si oui, pouvez vous me renseigner sur le montage ?

Merci d'avance !

K
Haut
SP Custom

Recherche achat SP Custom :

Recherche SP Custom sur Thomann Recherche SP Custom sur Euroguitar Recherche SP Custom sur Music Store Recherche SP Custom sur Star's Music Recherche SP Custom sur Pourlesmusiciens
kury
Custom Cool utilisateur

Inscrit le: 24 Jun 04
Localisation: Lille 59

Up
Haut
bibi
Vintage Total utilisateur


Inscrit le: 09 Nov 02
Localisation: nord

kury a écrit :
Hello !

Je rajoute un double en bridge sur ma strat (SP custom little crusher au format simple).
Après un galop d'essai sur l’électronique en place - historiquement 3 laces - je vais bouger quelques petites choses.
- Passer sur un switch 3 voies
- ajouter un nouveau volume avec un kill pot (genre shadow)

Je me pose même la question des tones que j'utilise quasi jamais (du moins les 2...).

Bref, comme ma config mixe un Humbucker et 2 simples et que si j'ai bien lu, il est préférable d'avoir du 500k pour les potentiomètres liés au H et 250k pour les S, se pose la question du branchement de 2 de nature différente sur un même potentiomètre. J'ai entendu parlé de coller un résistance pour baisser l'impédence du potentiomètre de 500 à 250 lors du passage en Single.

ça vous parle ?
Si oui, pouvez vous me renseigner sur le montage ?

Merci d'avance !

K


regarde de la cablâge de la fat telecaster chez fender , tu auras ta réponse, c'est assez efficace pour le passage en "simple", une resistance de 270 k à ajouter

_________________
Lu et approuvé.
Haut
bibi
Vintage Total utilisateur


Inscrit le: 09 Nov 02
Localisation: nord

https://p13.zdassets.com/hc/theme_assets/549136/200076499/010-8000_02B[...].pdf


_________________
Lu et approuvé.
Haut
1
kury
Custom Cool utilisateur

Inscrit le: 24 Jun 04
Localisation: Lille 59

perfecto !

Merci bcp Bibi.
Haut
kury
Custom Cool utilisateur

Inscrit le: 24 Jun 04
Localisation: Lille 59

Bonjour !

Bon après quelques reflexions, je ne comprend pas bien le choix de la valeur ni le montage au sens électronique.

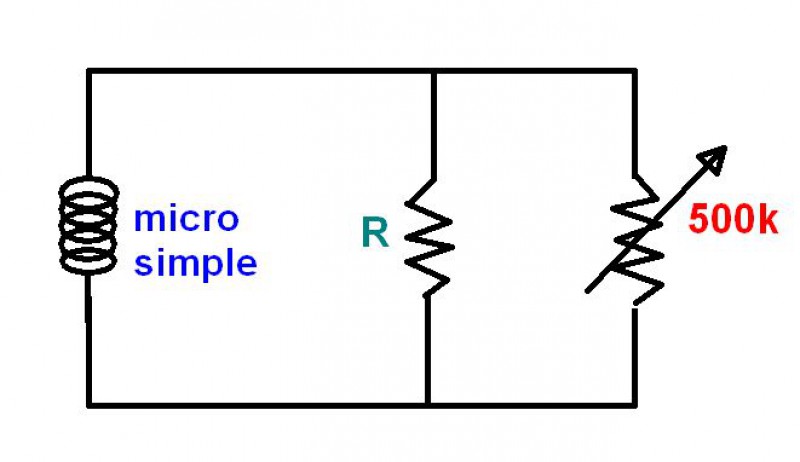

Sur le schéma ci-après, je positionne le micro aux bornes d'un potar 500k et j'y ajoute une résistance R. Si je veux au final une résistance équivalente de 250k : R1xR2/ (R1+R2), je trouve R = 500k et non 270 ?



Pouvez-vous me dire où je me trompe ?

Merci
K
Haut
