  bill bokey le 02 Oct 2015, 19:12

Par correction je n'ai pas fait de photo en gros plan du board Metroamp mais si j'en avais posté ou si vous voyiez l'ampli de vos yeux vous ne me poseriez pas la question

Cela dit ça, je suis un incurable geek maniaque, c'est un fait !

Castle Made of Sound (tube amp workshop) :

www.castlemadeofsound.com

https://www.guitariste.com/for(...).html

• shaolintao
• Vintage Top utilisateur

• #10876
• Publié par
  shaolintao le 02 Oct 2015, 19:16

C'était un kit metroamp, ils mettaient pas des sozo normalement, ça m'a pas l'air d'en être sur la photo avant modif?

"Luke, quand je ne serai plus, le dernier des jedi tu seras."
"If it’s too loud, you’re too old !"Bill bokey

Fabrication de mon 4x12 marshall 1982B :
https://www.guitariste.com/for(...).html
Fabrication de mon JMP2204 :
https://www.guitariste.com/for(...).html

• bill bokey
• Vintage Total utilisateur

• #10877
• Publié par
  bill bokey le 02 Oct 2015, 19:35

Si, ce sont bien des SoZo mais les tous premiers modèles

Ceux que je monte sur le nouveau board (NexGen) sont la troisième génération.

Castle Made of Sound (tube amp workshop) :

www.castlemadeofsound.com

https://www.guitariste.com/for(...).html

• shaolintao
• Vintage Top utilisateur

• #10878
• Publié par
  shaolintao le 02 Oct 2015, 19:41

Ok merci pour ta réponse!

"Luke, quand je ne serai plus, le dernier des jedi tu seras."
"If it’s too loud, you’re too old !"Bill bokey

Fabrication de mon 4x12 marshall 1982B :
https://www.guitariste.com/for(...).html
Fabrication de mon JMP2204 :
https://www.guitariste.com/for(...).html

• bill bokey
• Vintage Total utilisateur

• #10879
• Publié par
  bill bokey le 02 Oct 2015, 19:51

D'ailleurs je ferai (un jour) un comparo des trois générations de SoZo (j'ai un stock de "vintage", les "normal" du kit metroamp et des NexGen bien sûr). Ce qui sera intéressant sera de les comparer également aux originaux, les Philips "mustard" et à d'autres condos comme les Mallory, IC etc....

Mais bon, ce n'est pas pour tout de suite.... je ferai d'abord des tests de PPIMV (Rich Mod vs Lar/Ken).... ou des tests d'EL34, de 12ax7..... enfin, si je trouve le temps !

Castle Made of Sound (tube amp workshop) :

www.castlemadeofsound.com

https://www.guitariste.com/for(...).html

• shaolintao
• Vintage Top utilisateur

• #10880
• Publié par
  shaolintao le 02 Oct 2015, 20:04

Superbe initiative, Bill.

"Luke, quand je ne serai plus, le dernier des jedi tu seras."
"If it’s too loud, you’re too old !"Bill bokey

Fabrication de mon 4x12 marshall 1982B :
https://www.guitariste.com/for(...).html
Fabrication de mon JMP2204 :
https://www.guitariste.com/for(...).html

• PiPiRoSe
• Vintage Cool utilisateur

• #10881
• Publié par
  PiPiRoSe le 03 Oct 2015, 10:14

ça intéresse quelqu’un des condos mustard et des résistances en provenance de marshall que j'ai modifiés? (pas de contrefaçon ici c'est enlevé par mes petites main )

I'm just an average man with an average life
I work from nine to five, hey, hell, I pay the price
All I want is to be left alone in my average home
But why do I always feel like I'm in the twilight zone and?

mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/

• bill bokey
• Vintage Total utilisateur

• #10882
• Publié par
  bill bokey le 03 Oct 2015, 10:17

Oui ça m'intéresse !

MP ?

Castle Made of Sound (tube amp workshop) :

www.castlemadeofsound.com

https://www.guitariste.com/for(...).html

• devilofhell
• Special Total utilisateur

• #10883
• Publié par
  devilofhell le 03 Oct 2015, 11:01

Hello!

Une sg branchée dans un JCM 800 de 83' ça envoie
https://soundcloud.com/user-639452370

• PiPiRoSe
• Vintage Cool utilisateur

• #10884
• Publié par
  PiPiRoSe le 03 Oct 2015, 11:34

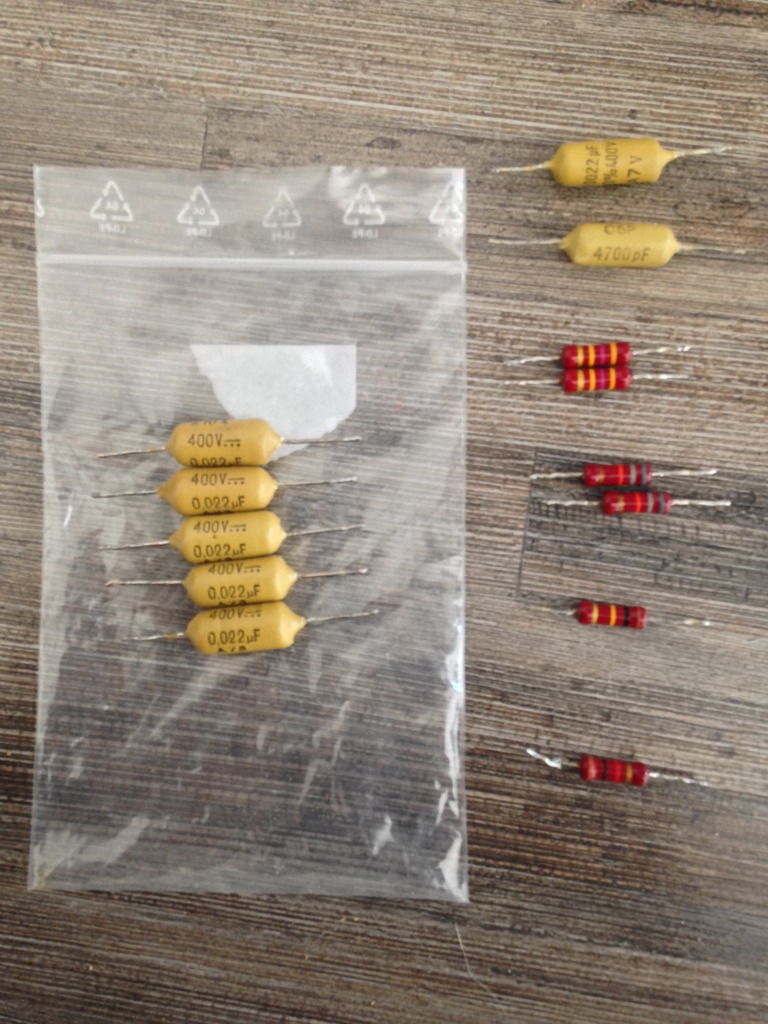

pour les personnes intéressés



en mustard:

1 x 4,7nf 400v cp5
1 x 2,2nf 400v a7v
5 x 22nf 400v a78

en résistance:

2 x 470k
2 x 68k
1 x 100k
1 x 1k

I'm just an average man with an average life
I work from nine to five, hey, hell, I pay the price
All I want is to be left alone in my average home
But why do I always feel like I'm in the twilight zone and?

mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/

• bill bokey
• Vintage Total utilisateur

• #10885
• Publié par
  bill bokey le 03 Oct 2015, 18:53

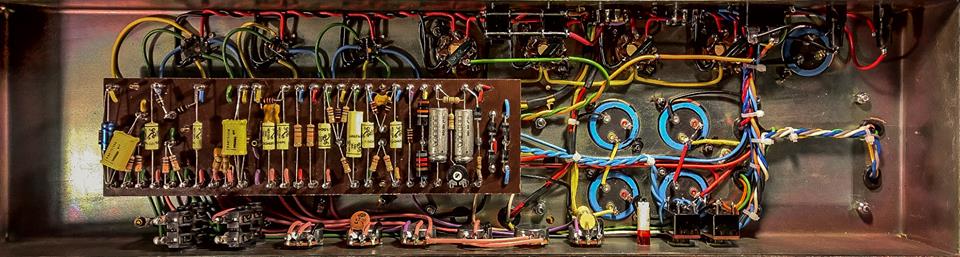

Câblage terminé ! Demain les tests

Castle Made of Sound (tube amp workshop) :

www.castlemadeofsound.com

https://www.guitariste.com/for(...).html

• NUFAN
• Vintage Ultra utilisateur

• #10886
• Publié par
  NUFAN le 03 Oct 2015, 18:59

ça va sonner tout pourri

...mais sur une pancarte juste à côté d'une table, c'est marqué "interdit les punks et les arabes"...

• bill bokey
• Vintage Total utilisateur

• #10887
• Publié par
  bill bokey le 03 Oct 2015, 19:01

Ouais, il y a des chances !

Castle Made of Sound (tube amp workshop) :

www.castlemadeofsound.com

https://www.guitariste.com/for(...).html

• twistingcrow
• Custom Ultra utilisateur


• #10888
• Publié par
  twistingcrow le 03 Oct 2015, 23:52

bill bokey a écrit :

Câblage terminé ! Demain les tests

Superbe Bill!

• oldamp
• Vintage Méga utilisateur

• #10889
• Publié par
  oldamp le 04 Oct 2015, 09:26

tite question : les deux fils (jaune et vert) alimentant les grilles G1 de la puissance sont torsadés sur une grande partie. vis à vis des inductions parasites extérieures c'est un plus, mais, comme les signaux sont en opposition de phase, ne risque-t-on pas des pertes par induction mutuelle, en particulier sur les transitoires ? une sorte de contre-réaction par effet capacitif... mais c'est sans doute imperceptible...

sinon, boulot très pro !

• bill bokey
• Vintage Total utilisateur

• #10890
• Publié par
  bill bokey le 04 Oct 2015, 16:09

oldamp a écrit :

tite question : les deux fils (jaune et vert) alimentant les grilles G1 de la puissance sont torsadés sur une grande partie. vis à vis des inductions parasites extérieures c'est un plus, mais, comme les signaux sont en opposition de phase, ne risque-t-on pas des pertes par induction mutuelle, en particulier sur les transitoires ? une sorte de contre-réaction par effet capacitif... mais c'est sans doute imperceptible...

Je ne l'ai jamais remarqué en tout cas. J'ai pris l'habitude de le faire pour les PPIMV (là, c'est indispensable si on n'utilise pas de blindé) et c'est pourquoi je le fais maintenant même quand il n'y a pas de PPIMV... Si je trouve le temps je ferai peut-être un comparatif

oldamp a écrit :

sinon, boulot très pro !

twistingcrow a écrit :

Superbe Bill!

Merci les amis
