Bonjour a tous,

J'ai acheté y a pas longtemps un PV classic 30 de 1995.

Il sonne sacrément bien, aucun soucie, mais j'aimerai lui faire une petite révision.

Je n'ai pas deux mains gauche, mais je ne suis pas non plus un spécialiste.

J'ai bien parcouru le forum, et je suis conscient des difficultés qu'il peut y avoir.

En fait ce que je compte faire, c'est une inspection des soudures, et ressouder si besoin (notamment au niveau des supports des lampes), pas de difficulté pour moi, et inspecter visuellement les condo.

Si ces derniers fuient l'ampli ira direct chez le réparateur.

Par contre, si visuellement ils sont ok, j'aimerai mesurer leur valeur pour savoir où ils en sont. (Je rappel que l'ampli sonne vraiment bien,donc pas de changement sauf si coulure) et si les valeurs sont très bassent, changemeent de condo a faire, alors direct aussi chez le réparateur.

J'ai pas très envie de faire de la soudure sur des condo....ou pas ?

Je n'ai pas trouvé (ou mal cherché), comment faire la mesure de ces condensateur.
L'ampli n'a pas été allumé depuis 1 semaine, je pense prendre la mesure directement sur le condo?

Il y a des précautions à prendre pour faire une mesure a l'ohmetre?

Hormis les soudures et les condos, y a t il d'autres points a regarder?

Merkiiiiiiiii
KawaZ
  • KawaZ
  • Special Top utilisateur
  • #2
  • Publié par
    KawaZ
    le 12 Août 2024, 10:01
si il sonne bien, laisse le comme ça, ny touches pas. ou au mieux commande et change les tubes.
les soudures des condensateurs d'alim, de grande chance que tu n'y ais pas acces: soudures recouvertes de colles car les condensateurs sont collé au CI pour éviter les casses de broche de composant, pistes et pastilles, avec les vibrations.
les condensateurs tiennent assez bien dans le temps sur le Classic 30. tu peux regarder si il y a des coulures, dépôts de sels (comme sur une pile) au niveaux de la jointure caoutchouc ou sort la broche + du condo. sil dépôts sels> changements condensateurs.
et c'est la merde de sortit le CI en U d'un classic 30, si tu n'as jamais fait, ne le fais pas sans raison car c'est source de panne, les liaison en fil rigides sont fragile.
Ok merci.
Je l'ai ouvert, sur la CI il est indiqué 1993.

De ce que je peux voir, c'est juste un peu crasseux, pas de fuite aux condo.

J'ai l'impression qu'il a déjà eu une réparation???

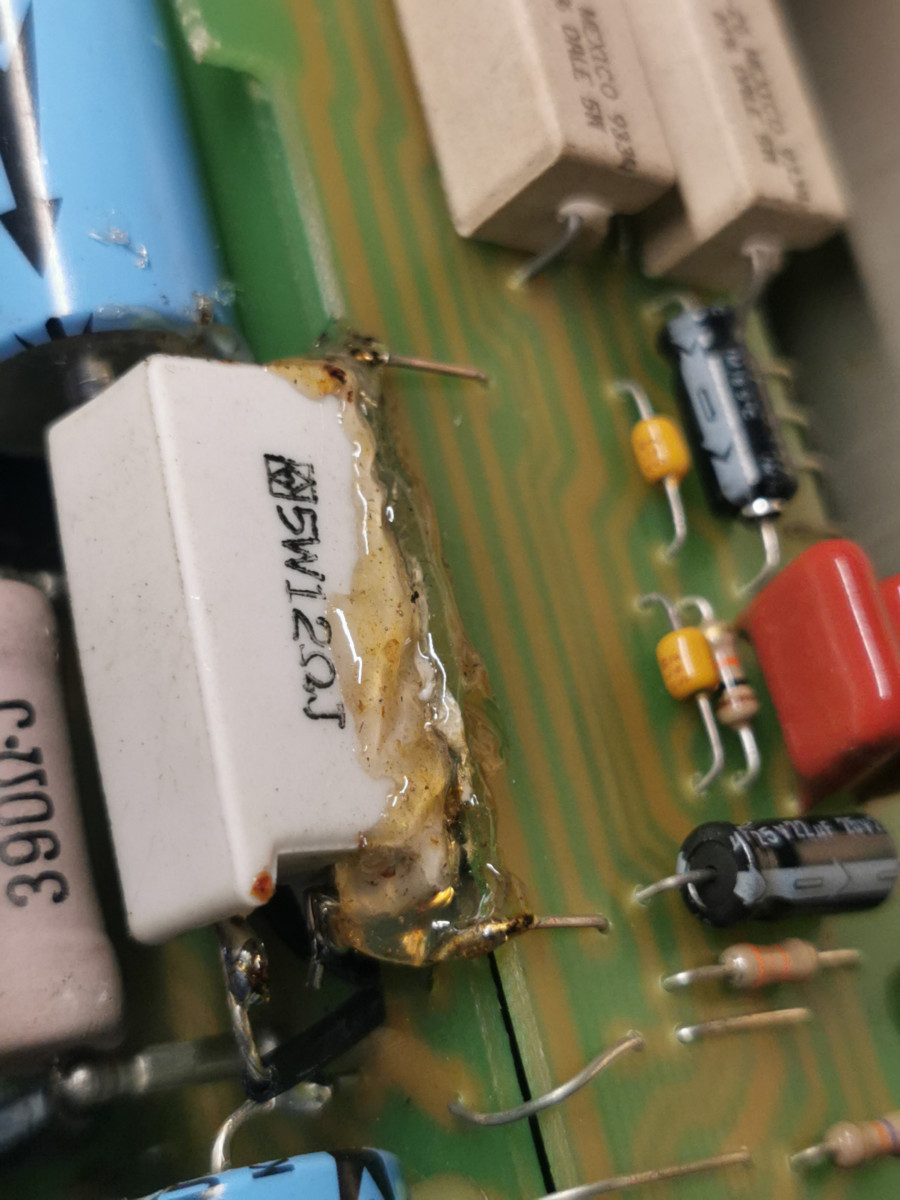

Sur la photo jointe ce n'est pas le mm condensateur,? que sur les CI que l'on voit sur internet.
C'est du 12 ohm et pas du 15.

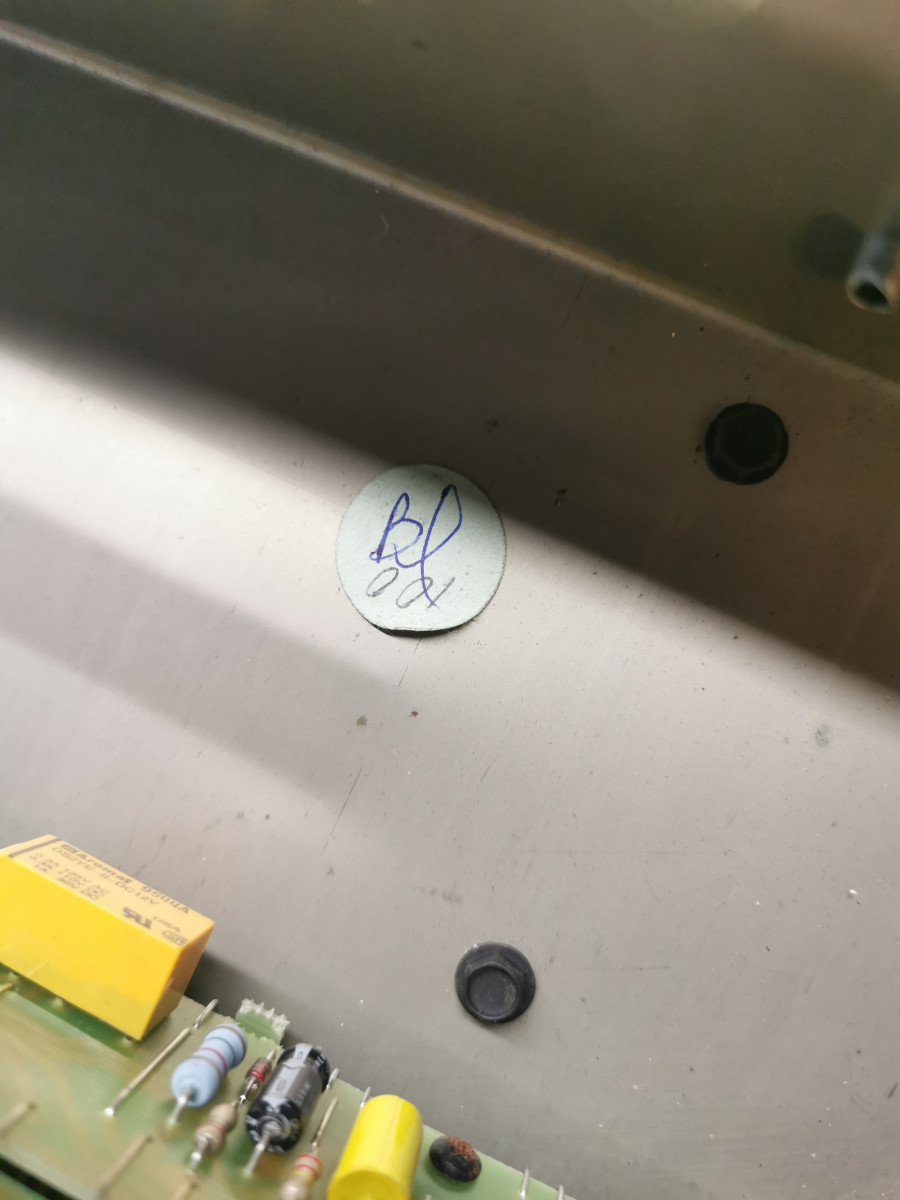

Et il y a un autocollant dans le boîtier avec indiqué BL 001.
Vous savez a quoi cela correspond ?



Est ce que je peux nettoyer allègrement l'électronique avec du nettoyant contact?

Merci



Doug_Watson
Si ça marche bien, ne touche à rien ! Surtout si tu appelles condensateur une.... résistance !
Merci, oui c'est bien ce que j'indiquais au début de mon post....des que cela touche a un condo, direct au tech... D'où ma question, vu que je ne connais pas.
Donc je réitère ????
la résistance (Merci Doug_Watson) qui n'est pas de la mm valeur signifie que cela a déjà été modifié ? Ou cela arrive de ne pas avoir les mm valeurs, pour x raison?
Et est il possible de nettoyer toute l'électronique sur un ampli qui n'a pas été allumé depuis 1 semaine, (quid des condensateurs) ou cela n'a aucun intérêt, et du coup air sec.

Merci d'avance
Doug_Watson
Un coup d'air c'est très largement suffisant !
corto30
  • #7
  • Publié par
    corto30
    le 12 Août 2024, 17:42
If it works don't fix it !

Il a pas l'air si crado que ça, un coup de souflette, un coup de spray dans les potars, jacks, sockets etc.. un coup de clé si y'a un potar ou un jack qui bouge, fixation du hp et roule
Nutrisco et Extinguo
Hello, non premier test en répet aujourd'hui.

J'ai un soucis de voulume entre le canal clair et le canal saturé.

A réglage sonore egal le canal saturé est sur 9, alors que le canal clair sur 2.

Les lampes de préampli a changer? Ou autre chose?

Merciiiii
sam1366
  • #9
  • Publié par
    sam1366
    le 29 Août 2024, 09:56
Si ton drive est assez bas c'est normal, il fonctionne comme ça le C30
Ok merci. J'avais le pre a 6/7 (pas fait plus) et le post j'ai essayé e tout les niveaux.
Bon cette fois j'ai fait attention a mes réglages.
Sur le canal Clair potard à 2/3
et pour avoir un volume équivalent sur le canal gain, potard à 8 aussi bien sur le Pre que sur le Post.

Pour ceux qui ont/ont on eu des classic 30, ce delta est dans la norme?

Merci à vous
SgG
  • SgG
  • Custom Top utilisateur
  • #12
  • Publié par
    SgG
    le 06 Sep 2024, 18:42
Bonsoir.

Je profite de ce topic pour parler de mon Classic 30 combo que j’ai.
J’ai plus de son, la mise sous tension se fait bien mais aucune des lampes de puissance n’est allumée.
Est-ce que ça peut venir d’une des lampes de puissance seulement ?
J’ai démonté l’ampli (vieille version de 95) les 3 fusibles sont Ok au multimètre (Bon le F2 de 1A c’est décollé entre le verre et le métal donc je l’ai remplacé).

Par contre sur les ponts de diode en aval du fusible F2, (CR7,8,9,10) quand je les contrôle au multimètre, j’ai pas de soucis (0,580v) dans un sens et hors plage(OL) dans l’autre.

Mais sur l’autre (CR11,12,13,14) j’ai des valeurs étranges 0,5v dans le sens passant et 0,8v et ça grimpe jusqu’à un peu plus d’1 volts dans l’autre sens.

J’ai dessoudé les 4 diodes CR11,12,13,14, et une fois démonté, elle sont bonnes.
C’est un comportement normal pour vous ?

Au niveau des condensateurs sinon, j’ai rien remarqué d’anormal et les valeurs sont pas trop mal.

La R71 et R72 sont conformes la R66 aussi.

Et les pattes des sockets de toutes les lampes sont Ok (je pense qu’elles ont été refaites lors d’une révision quand l’ampli était pas encore en ma possession).
Mesa Boogie / Engl /NOS amp / EVH 5150 III /MusicMan / Esp / Gibson /Solar
SgG
  • SgG
  • Custom Top utilisateur
  • #13
  • Publié par
    SgG
    le 07 Sep 2024, 08:22
Salut.
Je viens de tester toutes les lampes de preampli et les 4 EL84 sur ma tête EVH 5150 de 15w et les lampes de preampli et puissance fonctionne.

J’ai commandé des diodes pour remplacer le pont de diode CR11,12,13,14 et des condensateurs pour remplacer ceux de 1995 car il y en a 1 ou 2 qui commencent à être fuyard.

Si quelqu’un a des pistes à explorer tant que la carte est démonté, je suis preneur.
Mesa Boogie / Engl /NOS amp / EVH 5150 III /MusicMan / Esp / Gibson /Solar
leaveme
Salut. Tu devrais créer un topic spécifique à ton problème pour obtenir plus de réponses. As-tu testé ton transfo d'alimentation ?
SgG
  • SgG
  • Custom Top utilisateur
  • #15
  • Publié par
    SgG
    le 07 Sep 2024, 08:40
leaveme a écrit :
Salut. Tu devrais créer un topic spécifique à ton problème pour obtenir plus de réponses. As-tu testé ton transfo d'alimentation ?


C’est à dire mesurer la tension en sortie ou mesurer les enroulements ? Ou les 2?
