Répétition du dernier message de la page précédente :
Tous les sockets du haut ont neuf trous ? Celui avec le petit ressort n'aurait pas que sept trous et serait plus petit ? Sinon pour savoir si il faut des ECC il faut verifier le cablage du chauffage 6.3V comme je l'ai dit plus haut.

_________________
Qu'est ce que j'avance vite dans mon boulot depuis que je ne vais plus sur backstage !
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Recherche un vieux Magnatone série 2xx ou 4xx. Faire offre !
Haut
Alerter un moderateur
nasdak
Custom Top utilisateur


Inscrit le: 10 Apr 09
Localisation: Lyon

J'ai revisé 2 FBT mais ils étaient plus petit, 6AQ5 en puissance, 6X4 en rectifieuse...
Haut
Alerter un moderateur
0149850096
Inscrit le: 05 Jan 04
Localisation: bobigny

oldamp a écrit :
Tous les sockets du haut ont neuf trous ? Celui avec le petit ressort n'aurait pas que sept trous et serait plus petit ? Sinon pour savoir si il faut des ECC il faut verifier le cablage du chauffage 6.3V comme je l'ai dit plus haut.


Le socket avec ressort court a 9 trous.
Le 2 et le 3 en partant de la gauche sur la photo sont il me semble des ecc



2 et 3



Pour les autres sockets c'est plus compliqué a voir.

_________________
https://www.instagram.com/p/CJJEjoyFNhP/?igshid=2h8dizlcwssq
Haut
Alerter un moderateur
0149850096
Inscrit le: 05 Jan 04
Localisation: bobigny

oldamp a écrit :
Tous les sockets du haut ont neuf trous ? Celui avec le petit ressort n'aurait pas que sept trous et serait plus petit ? Sinon pour savoir si il faut des ECC il faut verifier le cablage du chauffage 6.3V comme je l'ai dit plus haut.


Difficile mais je vais essayer demain de faire 1 schéma de celui-ci (le premier en partant de la gauche )
Photos que j'ai pu faire
Demain je pense que j'y verrai mieux a la lumière du jour.


Socket 1



Socket1.




Socket1..

_________________
https://www.instagram.com/p/CJJEjoyFNhP/?igshid=2h8dizlcwssq
Haut
Alerter un moderateur
0149850096
Inscrit le: 05 Jan 04
Localisation: bobigny

0149850096 a écrit :
oldamp a écrit :
Tous les sockets du haut ont neuf trous ? Celui avec le petit ressort n'aurait pas que sept trous et serait plus petit ? Sinon pour savoir si il faut des ECC il faut verifier le cablage du chauffage 6.3V comme je l'ai dit plus haut.


Difficile mais je vais essayer demain de faire 1 schéma de celui-ci (le premier en partant de la gauche )
Photos que j'ai pu faire
Demain je pense que j'y verrai mieux a la lumière du jour.


Socket 1



Socket1.




Socket1..



Rectification, socket 5 en partant de la gauche

_________________
https://www.instagram.com/p/CJJEjoyFNhP/?igshid=2h8dizlcwssq
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Le dernier socket (5) correspond à une ECL82. Les autres (2-3), oui, ECC83.

_________________
Qu'est ce que j'avance vite dans mon boulot depuis que je ne vais plus sur backstage !
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Recherche un vieux Magnatone série 2xx ou 4xx. Faire offre !
Haut
Alerter un moderateur
0149850096
Inscrit le: 05 Jan 04
Localisation: bobigny

oldamp a écrit :
Le dernier socket (5) correspond à une ECL82. Les autres (2-3), oui, ECC83.


Ok, la 2 et la 5 c'est bon !
Pour la 3, je te la montre, c'est celle qui est plus courte que les autres , voilà son socket

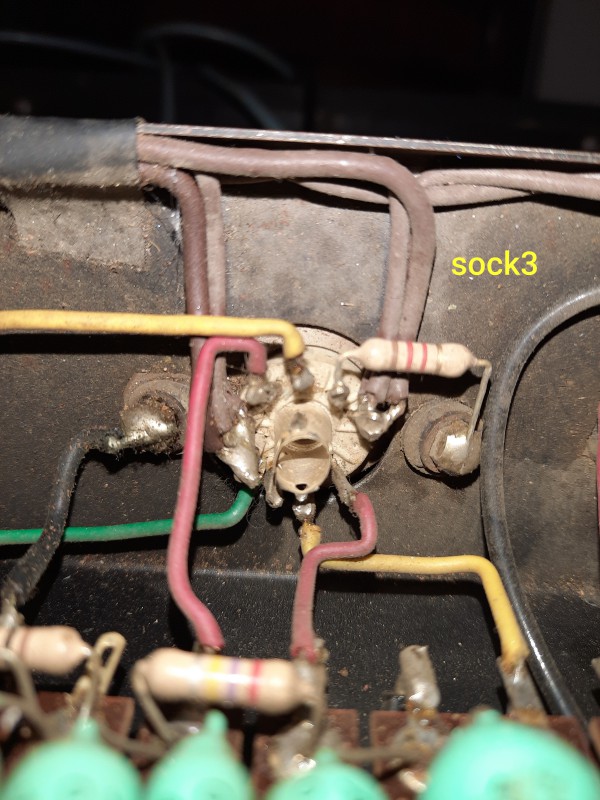

Socket 3

_________________
https://www.instagram.com/p/CJJEjoyFNhP/?igshid=2h8dizlcwssq
Haut
Alerter un moderateur
0149850096
Inscrit le: 05 Jan 04
Localisation: bobigny

Le socket 4 plus difficile a photographier



Sock4



Socket4.

_________________
https://www.instagram.com/p/CJJEjoyFNhP/?igshid=2h8dizlcwssq
Haut
Alerter un moderateur
0149850096
Inscrit le: 05 Jan 04
Localisation: bobigny

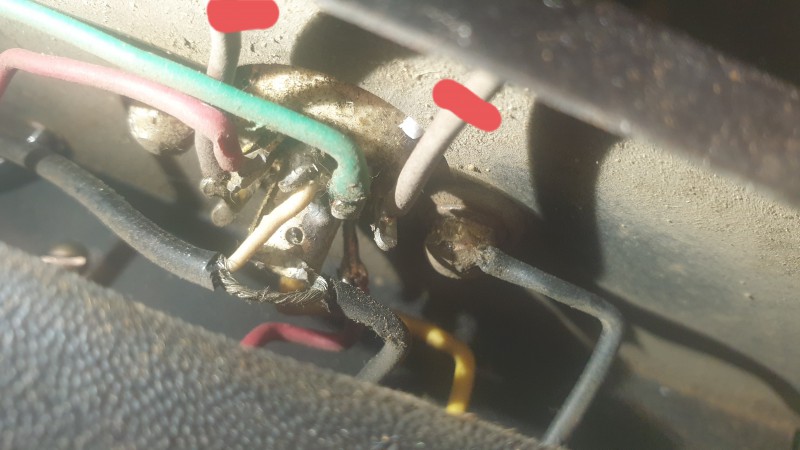

Et enfin le socket 1, très difficile a photographier aussi..


Sock 1


Sock1.

_________________
https://www.instagram.com/p/CJJEjoyFNhP/?igshid=2h8dizlcwssq
Haut
Alerter un moderateur
0149850096
Inscrit le: 05 Jan 04
Localisation: bobigny

Implantation sockets



Implantation sockets

_________________
https://www.instagram.com/p/CJJEjoyFNhP/?igshid=2h8dizlcwssq
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Les 3 et 4 tu as bien les fils marrons (6.3V soudés aux pin 4-5 d'une part et 9 d'autre part. Donc ce sont des ECCxx

Pour le 1, on ne voit rien ! A toi de voir où vont les fils marrons ! Mais déjà si la résistances marron-noir-bleu-argent va à une pin 2 ou 7 ça fait penser à une ECC aussi... Mais à confirmer.

_________________
Qu'est ce que j'avance vite dans mon boulot depuis que je ne vais plus sur backstage !
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Recherche un vieux Magnatone série 2xx ou 4xx. Faire offre !
Haut
Alerter un moderateur
