Bonjour a tous, je viens de trouver un bel ampli FBT des annees 60 , 2 cannaux, reverb et vibrato.
Sur l'ampli de puissance il y a 2 el84
Au niveau de preampli il y a 5 emplacements de lampes, vides pour le moment.. je pense qu'il devrait y avoir des ecc83 d'après ce que jai pu lire.
J'aurais besion d'aide pour le refaire fonctionner sans trop risquer de tout cramer.
Je mets des photos des que possible
Bruno.

_________________
https://www.instagram.com/p/CJJEjoyFNhP/?igshid=2h8dizlcwssq
Haut
Alerter un moderateur
0149850096
Inscrit le: 05 Jan 04
Localisation: bobigny

voilà des photos de la bête



pas de lampe redresseur au niveau de l'ampli de puissance, 5 slots au niveau de pre.amp.
d'après ce que j'ai pu lire, il devait y avoir des ecc83.

je n'ai pas trouvé de doc sur ce modèle par contre j'ai vu le sujet de pamelahute au sujet de son FBT 200, il ressemble beaucoup à celui-ci mais il n'a pas de reverb et le circuit est différent

[img:407c6e3450]https://www.guitariste.com/share/users/forums/2020/12/le-coin-du-bricoleur-vue-en-haut-18907-6bba.jpg[/img:407c6e3450]
vue d'en haut







[img:407c6e3450]https://www.guitariste.com/share/users/forums/2020/12/le-coin-du-bricoleur-dos-18907-d103.jpg[/img:407c6e3450]
de dos


[img:407c6e3450]https://www.guitariste.com/share/users/forums/2020/12/le-coin-du-bricoleur-dos-18907-92a4.jpg[/img:407c6e3450]
de dos

désolé je n'arrive pas à afficher l'ampli à l'endroit

_________________
https://www.instagram.com/p/CJJEjoyFNhP/?igshid=2h8dizlcwssq
Haut
Alerter un moderateur
0149850096
Inscrit le: 05 Jan 04
Localisation: bobigny

voilà des photos de la bête

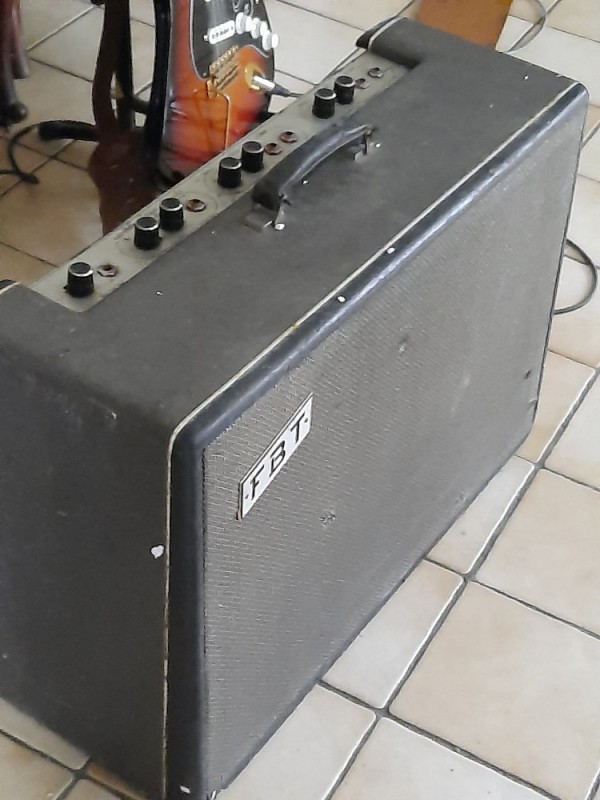

vue d'en haut

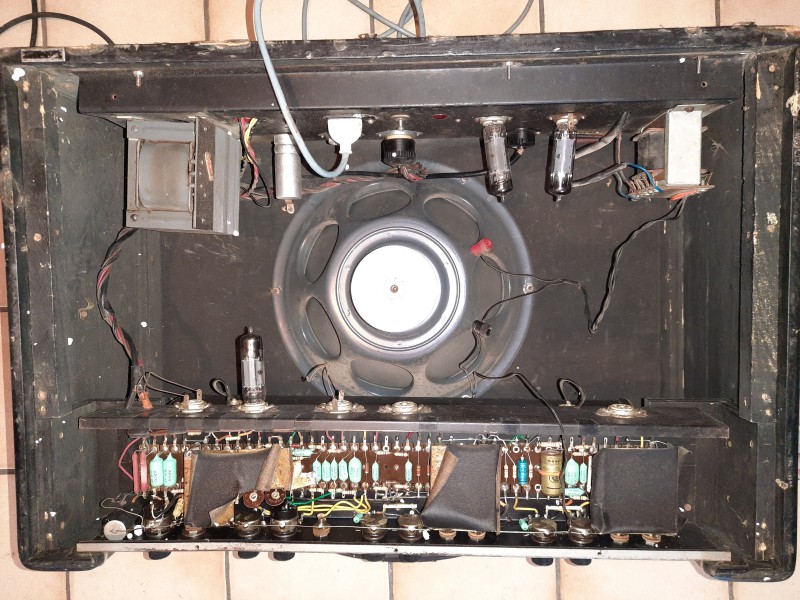

face arrière


pas de lampe redresseur au niveau de l'ampli de puissance, 5 slots au niveau de pre.amp.
d'après ce que j'ai pu lire, il devait y avoir des ecc83.

je n'ai pas trouvé de doc sur ce modèle par contre j'ai vu le sujet de pamelahute au sujet de son FBT 200, il ressemble beaucoup à celui-ci mais il n'a pas de reverb et le circuit est différent

_________________
https://www.instagram.com/p/CJJEjoyFNhP/?igshid=2h8dizlcwssq
Haut
Alerter un moderateur
0149850096
Inscrit le: 05 Jan 04
Localisation: bobigny

je repose quelles photos


photo 1

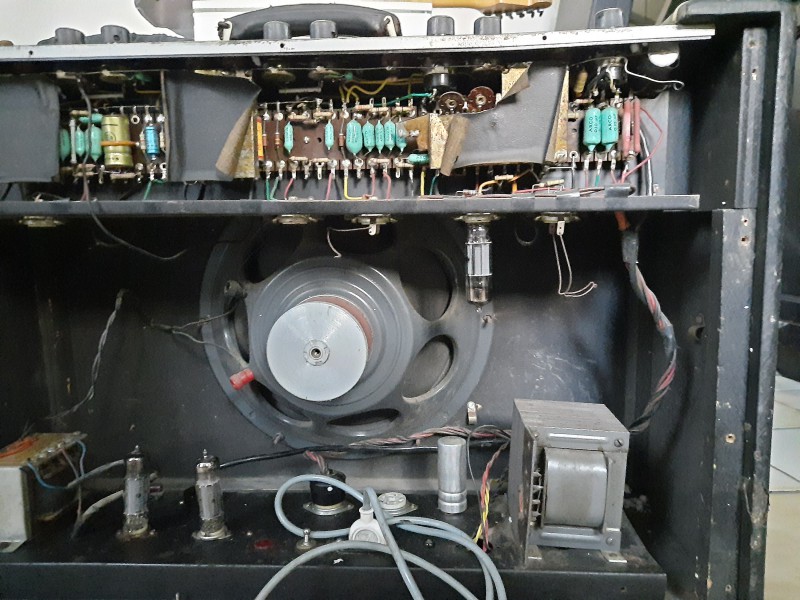

photo 2

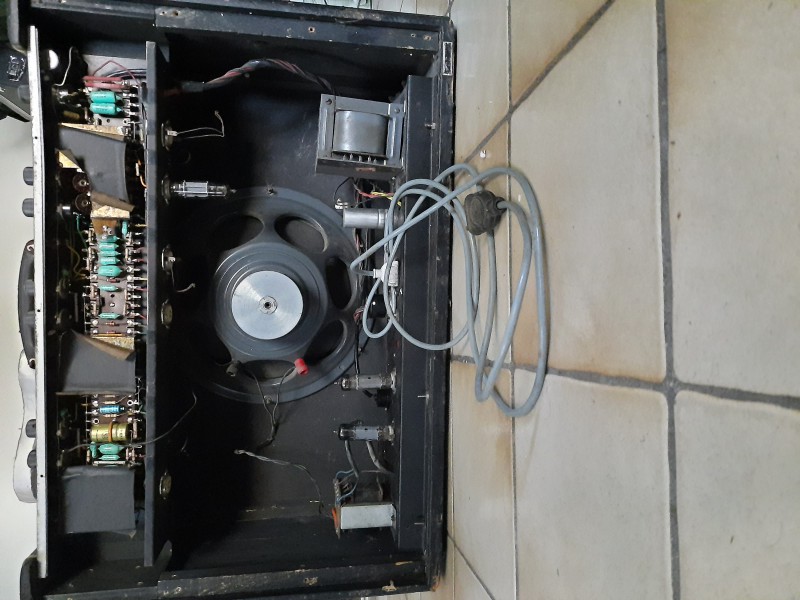

photo 3

_________________
https://www.instagram.com/p/CJJEjoyFNhP/?igshid=2h8dizlcwssq
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

En bas sur le socket blanc il y avait une redresseuse. Gz34 ou GZ32... en haut c'est quoi la lampe qui reste ? Elle est plus longue qu'une ECC83... une ECL86 pour la reverb ? Pour savoir si ce sont des ECCxx il faur regarder le câblage des sockets. Les pin 4 et 5 reliées entre elles et le chauffage 6.3V (deux fils torsadés) entre les pin 9 et 4-5.

Après, vu l'état, juste remettre des lampes risque de ne pas suffire...

_________________
Vaccinez-vous bordail !

ATTENTION ! Google vous surveille !
Haut
Alerter un moderateur
corto30
Custom Top utilisateur


Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

ressemble à FBT 500-R ou 500-R2

schemas chez tanya

_________________
Nutrisco et Extinguo
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Oui ça ressemble vaguement !

_________________
Vaccinez-vous bordail !

ATTENTION ! Google vous surveille !
Haut
Alerter un moderateur
corto30
Custom Top utilisateur


Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

oldamp a écrit :
Oui ça ressemble vaguement !


ouais peut etre plutot celui-la mais avec une seule gamelle : https://www.igoramp.it/product/fbt-300r/

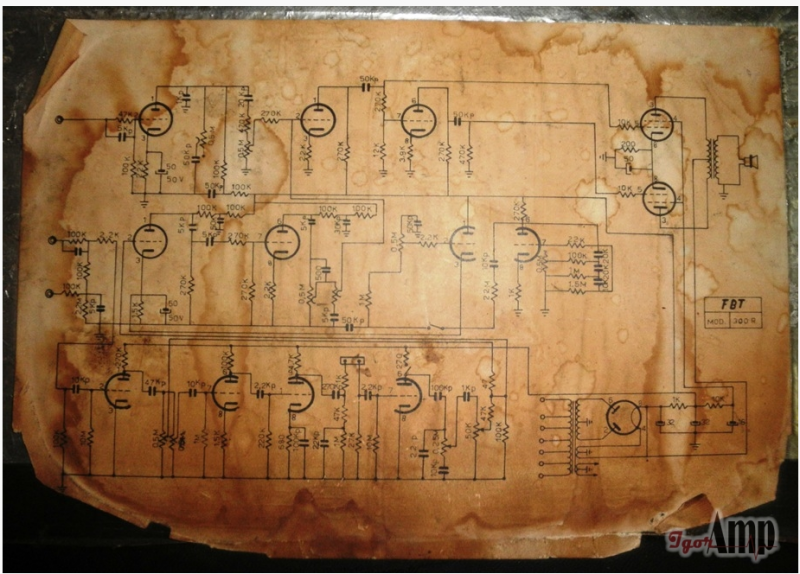

et le schéma d'époque

_________________
Nutrisco et Extinguo
Haut
Alerter un moderateur
0149850096
Inscrit le: 05 Jan 04
Localisation: bobigny

super corto 30 oui est bien ça, ça fait 1 semaine que je cherche, mais sans succès,
ça va bcp m'aider, merci

_________________
https://www.instagram.com/p/CJJEjoyFNhP/?igshid=2h8dizlcwssq
Haut
Alerter un moderateur
0149850096
Inscrit le: 05 Jan 04
Localisation: bobigny

Ça peut etre quoi comme lampes ?
