Bonjour,

Lorsque ma Boss SD-1 est bypassée, une infime partie du signal est quand même traité. Du coup je me retrouve avec la note en son clair ET en son traité (avec un volume beaucoup plus faible).

Pensez-vous que cela peut provenir du transistor Q1 qui laisse quand même passer le signal ou plutôt de sa partie commande ?

Merci

Killing is my business...
...and business is good !!!

Pioup
Custom Cool utilisateur

#2
Publié par
Pioup le 23 Déc 2019, 09:06

J'ai trouvé et réglé le problème grâce à des infos trouvées sur un autre forum.

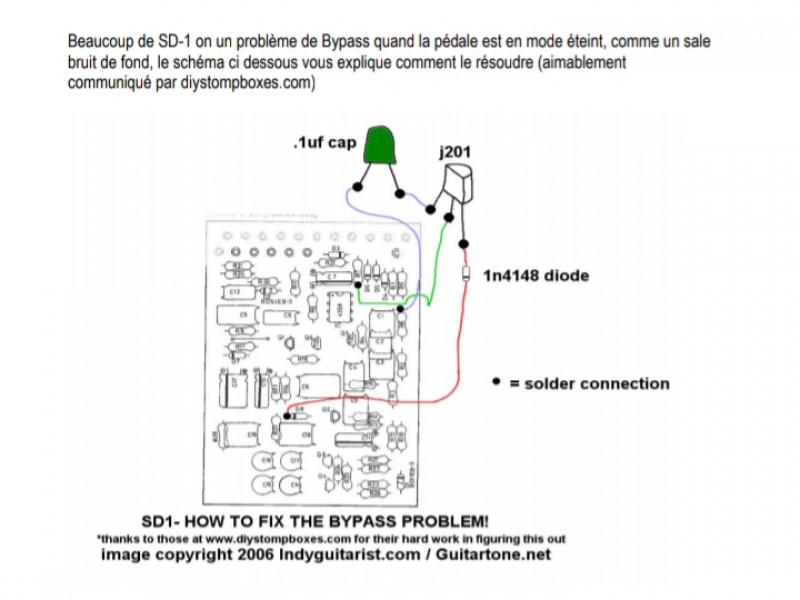

J'ai fait la modif suivante, problème réglé 🙂

Pb bypass SD1

Killing is my business...
...and business is good !!!

PiPiRoSe
Vintage Cool utilisateur

#3
Publié par
PiPiRoSe le 23 Déc 2019, 19:38

bravo a toi
