Modifications Boss GE-7 Japan

Salut à tous

Un message plus particulièrement destiné aux techniciens et ceux qui manient un peu le fer à souder:
Je dispose de quelques bases concernant l’électronique mais je me suis posé deux questions en modifiant ma GE7.

Dans le schéma de la V1 (Japan) on a:
http://www.hobby-hour.com/electron(...)c.png

et dans la V2 (Taïwan), on a:
http://s890.photobucket.com/user/m(...).html

Pour éviter le scan des schémas:
Il existe, à ma connaissance, deux versions de la Japan. Les toutes premières versions sont identique au schéma V1 (CF plus haut) avec une C21 à 22pF
Un peu plus tard, on trouve une version (la plus courante des versions japonaise) avec ajout de résistances de 470k sur les sorties des AOP (IC 1, 2 et 3) et C21 à 47pF
Le schéma de la version taïwanaise ne change pas du tout au tout mais il y'a ajout de capa de 470uF d'IC4.

Les modifications citées dans ce topic ne concerne QUE la version JAPAN
Pour les modification sur une version Taïwan, il faut trouver les bonnes nomenclatures des composants.

EDIT: On ne voyait pas les schémas

Ajouts des courbes de fréquences et tests. Page 2

ta quoi comme version ya taiwan et japan non ou encore d autres j ai une japan et le schéma qui corresponds a la mienne si besoin .
tu trouve pas sur gogole ?

Alors, non, je n'ai pas trouvé sur Google.
J'ai vraiment une japan mais qui semble plus évoluée que le schéma que j'ai mis en lien car j'ai quelquess composants en plus. Mais je n'ai pas ses reistances de 470K et capa de 470pF.

D'ou ma question... Quelle utilité?

ça fais longtemps que j ai pas mis le nez dans la mienne et faut que je la finisse j'avais tout ce que je pouvais a l époque sauf le fameux ic5 (celui qui a les 8 pattes en long )
faux que je me fabrique un ptit adaptateur pour pas a voir a l acheter tout fait chez montealbums ^^

elle est d origine la tienne ?
mets nous quelques photos

voila une photo.

Je me suis un peu emmêlé les pinceaux dans les versions.

Je n'ai pas une V1 mais j'ai les résistances de 470k mais pas les capas de 470pF comme la V2



La grosse capa correspond à C16 qui est une tantale au départ. j'attends de la mousse isolante et de la colle pour la fixer (oui, ça rentre!!!).
Je n'ai pas encore reçu les électrolytiques qui seront des Nichicon MUSES série ES.
OPA2134 pour les AOP de l'équa, NE5532 pour le principal.
Je testerai tout ça avec un 2134 quand tout sera monté.

J'ai tout changé sauf la parti switching.

NB: j'ai viré la diode d'entré et R1 car elle avait du mal à marcher en 12v avec. Maintenant en 9v, elle roule moyen, mais elle roule.

Et enfin, tout le monde attend pour la LED..... Et non pas bleue mais verte diffusante donc blanche éteinte!

Pour IC5, ce qui fait qu'il est sonne moyen, c'est la tension d'alimentation, je crois franchement qu'en 18v, il sera largement à la hauteur. C'est un IC qu'on trouve sur les preamp phono haut de gamme.

Et oui, elle est d'origine de 1984, elle appartenait a un collectionneur qui ne s'en était jamais servie. J'ai dû changer les embases jacks qui faisaient des faux contacts.

a ok ta fais pas mal de boulot deja

a vue de nez j'ai fais sensiblement la même chose et j avais garder le ic5 a changer dans le futur car il le font dans le kit de montealbums mais j ai pas été plus loin .
j ai juste trace le ptit adaptateur mais rien essayé encore
j en suis content de ce ptit eq moi

Disons qu'après, je pourrai virer le système de switching (dans mon utilisation, il est toujours en marche).
Je pourrais tenter d'y intégrer un doubleur de tension pour qu'il soit en 18v nativement.
Ensuite descendre un peu le coupe bas d'entrée de 100 à 80hz.

Bref, ca devient du custom de chez custom.

NB sur le choix des R Vishay Dale: CMF55 1% 1/2W --> très bonne caractéristique sur la température (contrairement aux métal film classique), la pédale est donc plus stable quand le milieu varie (scène en plein soleil l'été)

c'est interessant ,moij'ai une approche differente j ai passé la mienne en 9v et pour le coup je vais faire le test du ptit bidouillage pour i5 (c'est étonnant de stacker des opamp enfin pour moi )
deja comme ca c'est pas mal mais j ai espoir de gagner un ptit quelque chose ^^

tiens nous o jus sur le fofo de tes avancées

Y'a pas de soucis, je vous tiens au jus...

Juste si y'a quelqu'un pour me dire a quoi servent ses satanés capa de 470pF sur IC4.

Le kit Mont allum, sur la papier c'est très tentant...

pour les capa je veux pas te dire une bêtise mais il est la pour faire d une pierre 2 coups avec la résistance pour faire un filtre ...

le kit de chez montealbums si j en crois tes photos ta été plus loin sauf pour le ic5 comme moi

j ai dessiner ça en 2 min ^^


c'est vue de face avec les ic en haut comme sur l original de montealbums quoi ya plus qua ,
n ayant trouvé de layout nulle part c'est surement une mega exclu
a faire sur des plaque style ca par exemple :
https://www.musikding.de/Protoboard-71x94mm
j'ai pas encore essayé
mais ils coutent un bras les aop

si c'est pas clair n hésitez pas

Et bien c'est pas clair du tout!!! On va faire exclu aussi.

L'adaptateur proposé par Monte Allum est un adaptateur à 8 pattes et il se trouve que le HA1457 ou le HA12017 qu'on trouve dans les VIEILLES GE7 comme les nôtres n'ont que 7 pattes et là on se trouve bxxxx.
Il est donc valable QUE pour les nouveaux modèles, pas les anciens.

Donc, j'ai trouvé ça (peut-être) à confirmer... Ce qui obligerai à se souder un OPA2134 en SOIC (chaud le fer chaud!)

http://cimarrontechnology.com/ha14(...).aspx

!!!!!Suivage!!!!!

je vais me repencher la dessus cette semaine

Quelques news et tests.

Les Graphiques de cette page sont FAUX, il ne servent que d'exemples, il y avait une coquille sur le changement de C22

Vu que des graphiques parle plus que des grands mots.

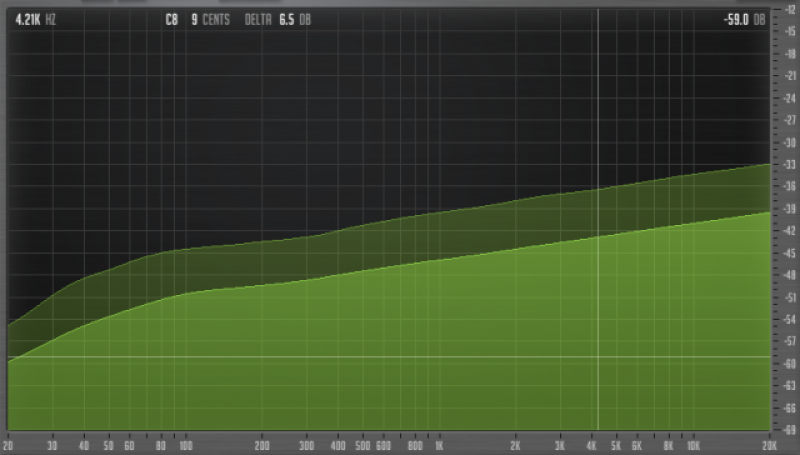

Test avec un bruit rose, dont voici la courbe:


ON/Bypass:
Tout d'abord,pour ne pas mettre trop d'images, je tiens a dire, qu'une fois la modification faite, il n'y absolument plus aucune différence entre le Bypass et la GE-7 enclenchée en position neutre.

9V VS 18V:
9V:


18V:


On voit qu'en 18v, on gagne en bande passante avec presque 1Khz en plus.
Et que voit-on aussi? Et hop 3dB de plus!!!
Je m'étonne de la coupure qu'on obtient à 2KHz... Des avis?


Bande 100Hz:
-15dB

+15dB



Bande 200Hz
-15dB

+15dB



Bande 400Hz
-15dB

+15dB



Bande 800Hz
-15dB

+15dB



Bande 1600Hz
-15dB

+15dB



Bande 3200Hz
-15dB

+15dB



Bande 6400Hz:
-15dB

+15dB


On note que sur la dernière bande de fréquence, on arrive a adoucir le son sans dénaturer la réponse en fréquence.

Je suis assez étonner de voir que cette pédale est une mangeuse de son. Adieux les aiguës... Dans les faits, on n'entend pas trop mais il est vrai que les larsens sont TRÈS largement atténués. Dans mon style, c'est plutôt gênants quand on veut faire chanter la guitare.

Allez-y sur les commentaires, c'est fait pour ça!!!

seigneur dieux demain matin je me leve je regarde ca en detail ...
genial
