Cablage mustang Squier

Bonjour à tous,

Je voulais remplacer l’électronique d’une Squier Mustang mais je suis face à un problème.
Je n’ai jamais câblé de humbuckers, que des simples en tant que propriétaire d’une Telecaster.
Dans les plans que j’ai vus, il y’a plusieurs fils or pour moi il n’y’a qu’un câble noir qui sort avec dedans un fil de couleur (blanc pour le neck et rouge pour le bridge) et un fil « tressé », ce qui de ce que j’ai compris correspond à point chaud (fil de couleur) et masse pour le tressé.

Dans l’ancien montage, les 2 étaient câblés au switch. J’ai changé de toggle. Dans tous les montages que je vois, la masse va sur le micro et le point chaud au toggle, malheureusement avec mes micros, c’est impossible (fils trop courts pour le manche), j’ai donc soudé mes masses de micros à ma masse de toggle relié elle-même au potard).






Bon au final pas de son, rien en tapant sur les micros, est-ce que c’est ça l’erreur, le coup du toggle ou vous voyez autre chose ? (oui les soudures sont pas belles mais je ne pense pas que ce soit le problème vu que j’ai fait pire mais fonctionnel…).

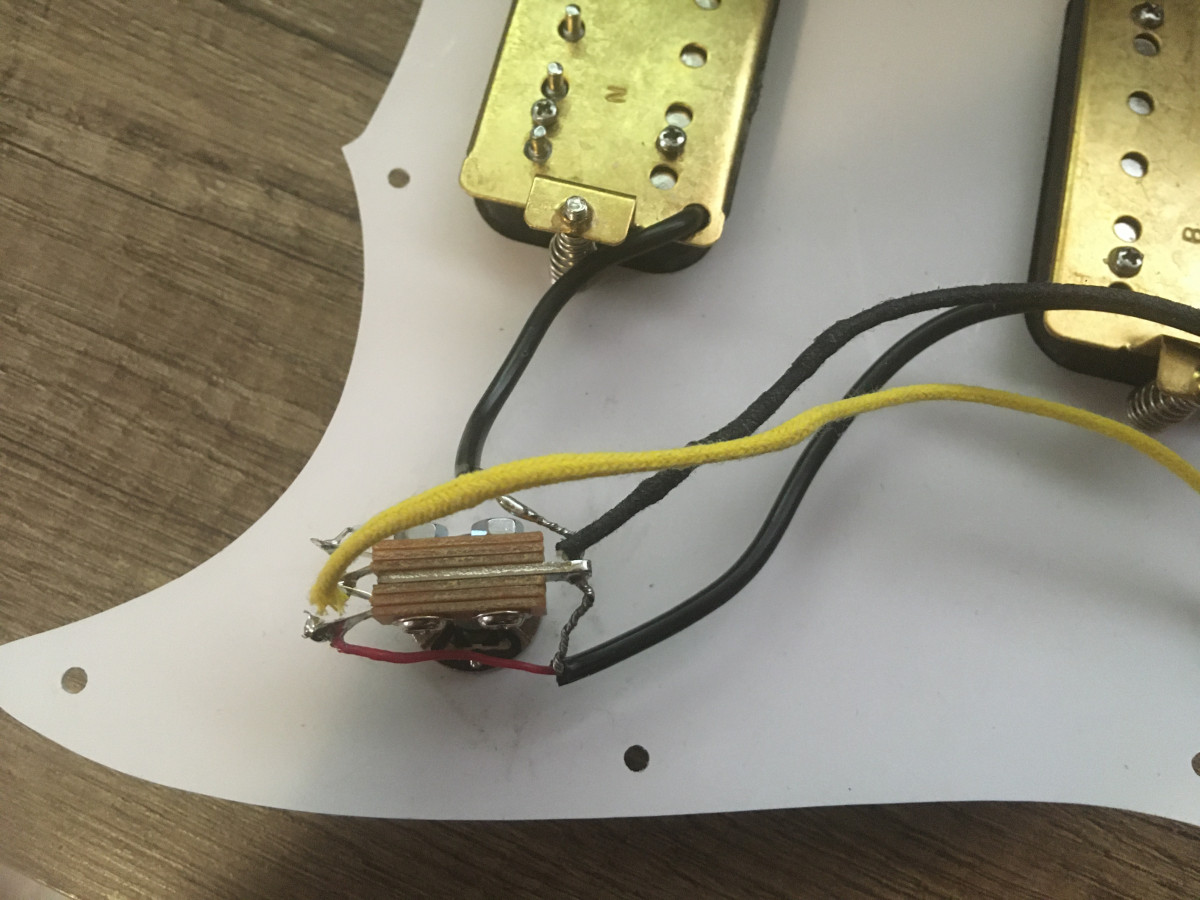

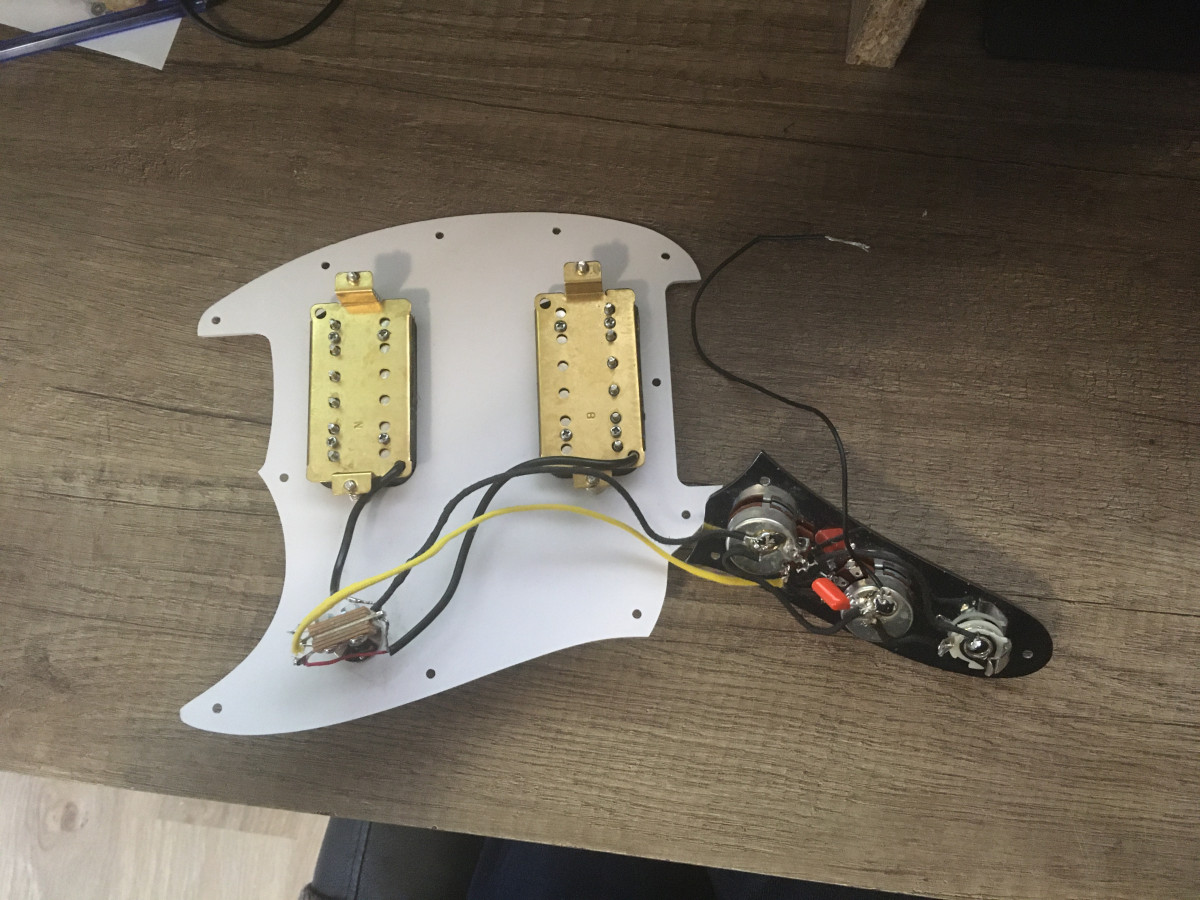

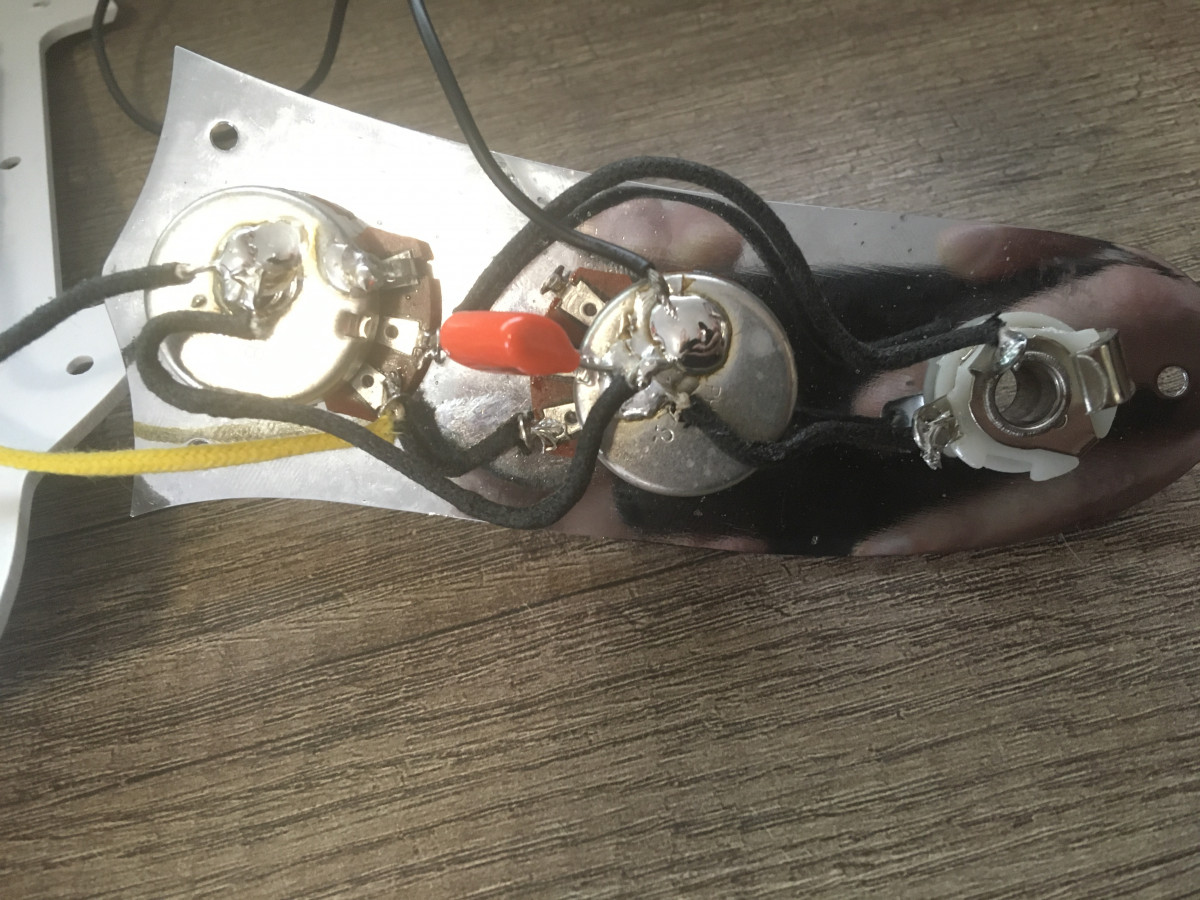

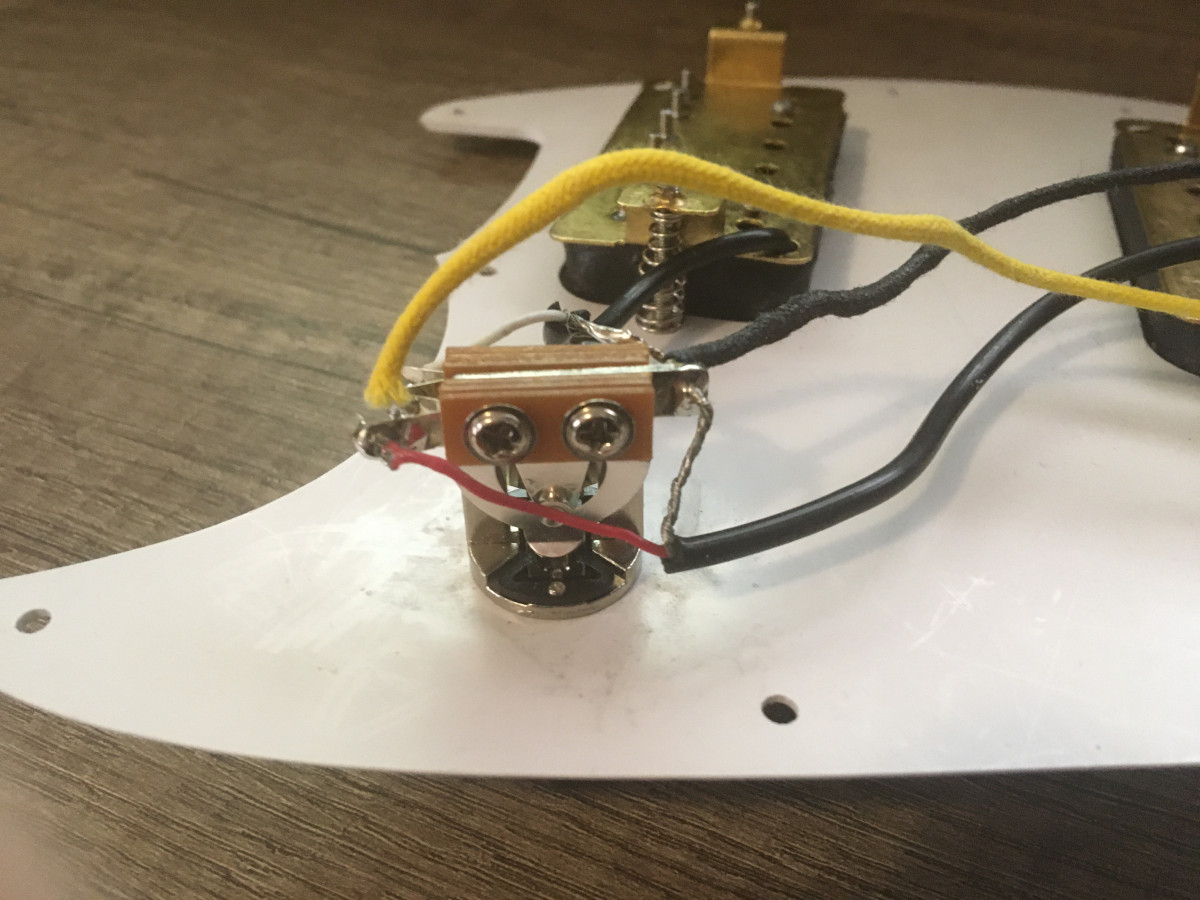

Voilà le câblage complet:





Merci d'avance !

Plusieurs choses ne vont pas, tout d’abord tu as inversé la masse et le Hot sur ton jack… Ensuite, refais tes soudure sur le câble jaune, elles ne sont pas folles et si elles touchent un autre élément, et bien pas de son… prends de la gaine thermo ou du scotch d’électricien pour isoler le tout… Bon courage…

Merci de ton retour, je vais m'y atteler.
Mais selon toi, ça fait sens mon montage des masses micros sur le toggle ?

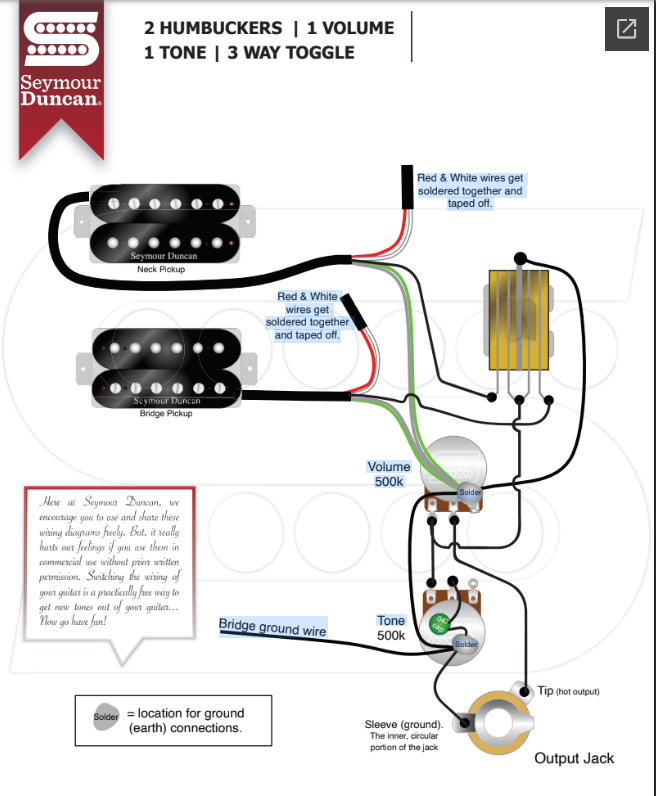

Voici le câblage dont je me suis inspiré :

Oui les masses sont bonnes à part le jack, d’ailleurs si tu vérifies par rapport au câblage que tu viens de fournir, tu verras que les deux câbles sont inversés… Tiens nous au jus…

Eh ben c'était bien ça merci, sur mon jack, les 2 trucs qui dépasse sont inversé, ça ne m'as pas sauté aux yeux du coup. C'est ok il y'a du son, je referai correctement les soudures plus tard, je compte m'offrir des SH4 plus tard et essayer de faire le montage mais avec les 2 switchq comme les anciennes.
Dernière question, avant de remonter j'aimerais blinder les cavités, le pickguard, mais est-ce qu'il faut le faire sur la plaque en fer (je l'avais fait sur ma Tele mais je ne sais pas si c'est utile...) ?

Franchement, tu comptes faire de la scène , ou ton installation électrique est foireuse? Si non, et bien oublie… Dernière chose, pense à regarder la compatibilité de tes nouveaux micros avec ton pickguard, les micros mustang Squier sont très petits par rapport à d’autres… En gros cela risque de ne pas passer si t’es nouveaux micros ont un capot et puis les pattes font que cela risque de toucher le fond de ta cavité… Je parle d’expérience, j’ai plusieurs mustangs comme la tienne entièrement modifiées…

non je joue principalement chez moi sur mon pc.
En effet on sent l'expérience et merci des conseils. Je vais mesurer tout ça, j'ai déjà agrandi la cavité electro pour mettre des potards plus gros que les originaux.
Je vais réfléchir à tout ça, encore merci de ton aide.
