Iso Line Out Box

• nasdak
• Custom Top utilisateur
• MP

• #15
• Publié par
  nasdak le 30 Mar 22, 19:44

je comprends toujours pas l'intérêt du système...

• Rivera
• Vintage Top utilisateur
• MP

• #16
• Publié par
  Rivera le 03 Apr 22, 00:00

nasdak a écrit :

je comprends toujours pas l'intérêt du système...

Comment tu récupères un signal niveau ligne qui sort de ton ampli (dry)?

Ventes:
ISO Buffer SW LNA Custom, Mesa: Dos openback pour baffle Rectifier 2x12

Si les problèmes persistent, prendre un JCM800. Deux baffles 4x12 avec gamelles d'au minimum 100dB de rendement. Mettre tous les réglages aux alentours de 10 (pas 9 ni 11), jouer 3 à 4 secondes et OHHH miracle, tu n'entends plus le buzz!!!

1

• PiPiRoSe
• Custom Supra utilisateur
• MP

• #17
• Publié par
  PiPiRoSe le 06 Apr 22, 08:23

salut Rivera

un simple line out ne conviens pas ?

mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .

• Rivera
• Vintage Top utilisateur
• MP

• #18
• Publié par
  Rivera le 07 Apr 22, 22:46

PiPiRoSe a écrit :

salut Rivera

un simple line out ne conviens pas ?

Simple non, il faut qu'il soit isolé.

Ventes:
ISO Buffer SW LNA Custom, Mesa: Dos openback pour baffle Rectifier 2x12

Si les problèmes persistent, prendre un JCM800. Deux baffles 4x12 avec gamelles d'au minimum 100dB de rendement. Mettre tous les réglages aux alentours de 10 (pas 9 ni 11), jouer 3 à 4 secondes et OHHH miracle, tu n'entends plus le buzz!!!

• oldamp
• Vintage Méga utilisateur
• MP

• #19
• Publié par
  oldamp le 07 Apr 22, 23:55

Rivera a écrit :

Merci!

Le but n'est pas de ne pas jouer fort mais juste de faire un montage en WDW.
L'isolation est là pour isolé le système dry du système wet.

Le Jensen JT 10KB a une haute impédance quand meme... Il ne faudrait pas plus bas en sortie?

Mais... faut regarder le schéma ! Il y a des résistances pour adapter impédances et niveaux... Tu calcules en fonction de ton ampli et de tes HP...

• TheSoulsRemain
• Vintage Total utilisateur

• MP

• #20
• Publié par
  TheSoulsRemain le 06 May 22, 18:26

Alors s'en ait où ?

• Rivera
• Vintage Top utilisateur
• MP

• #21
• Publié par
  Rivera le 14 May 22, 18:20

TheSoulsRemain a écrit :

Alors s'en ait où ?

J'ai pas avancé, car entre temps, une Stratocaster s'est incrusté chez moi...
D'autre part, j'ai pu tester la Suhr Isobox a coté de la Palmer Junction et pour le cout la Palmer est vraiment mieux en terme de transparence...
Je repousse ce projet à plus tard

Ventes:
ISO Buffer SW LNA Custom, Mesa: Dos openback pour baffle Rectifier 2x12

Si les problèmes persistent, prendre un JCM800. Deux baffles 4x12 avec gamelles d'au minimum 100dB de rendement. Mettre tous les réglages aux alentours de 10 (pas 9 ni 11), jouer 3 à 4 secondes et OHHH miracle, tu n'entends plus le buzz!!!

• TheSoulsRemain
• Vintage Total utilisateur

• MP

• #22
• Publié par
  TheSoulsRemain le 15 May 22, 09:48

Rivera a écrit :

TheSoulsRemain a écrit :

Alors s'en ait où ?

J'ai pas avancé, car entre temps, une Stratocaster s'est incrusté chez moi...
D'autre part, j'ai pu tester la Suhr Isobox a coté de la Palmer Junction et pour le cout la Palmer est vraiment mieux en terme de transparence...
Je repousse ce projet à plus tard

TU peux prendre des photos des intérieurs des 2 ?

• Rivera
• Vintage Top utilisateur
• MP

• #23
• Publié par
  Rivera le 19 May 22, 12:17

Désolé, mais je n'ai pas la Suhr à disposition.
Pour la Palmer, c'est possible

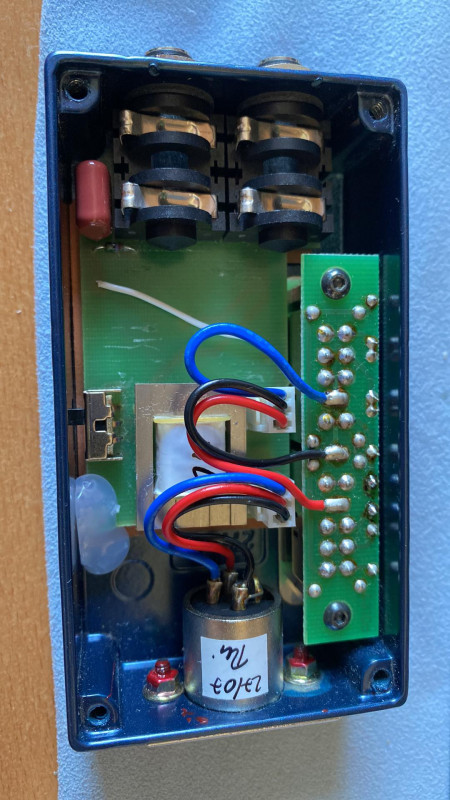

La totale

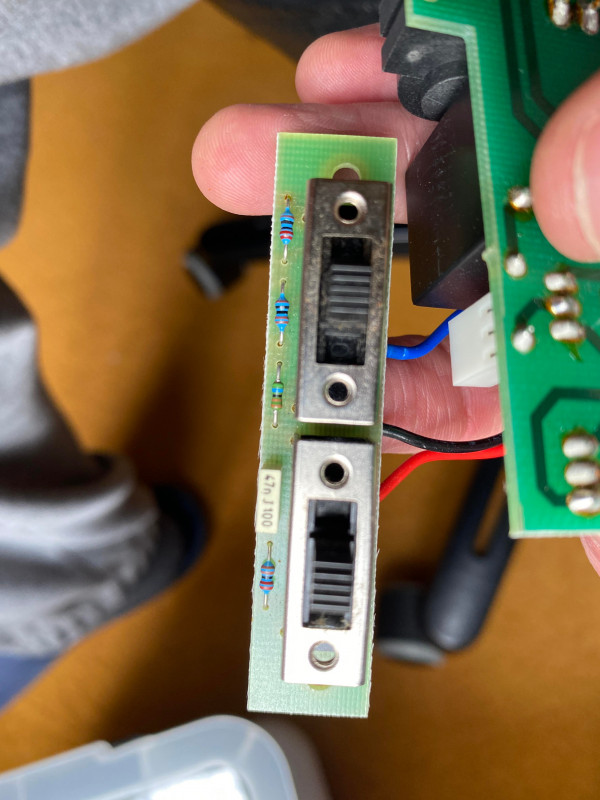

Détails 1

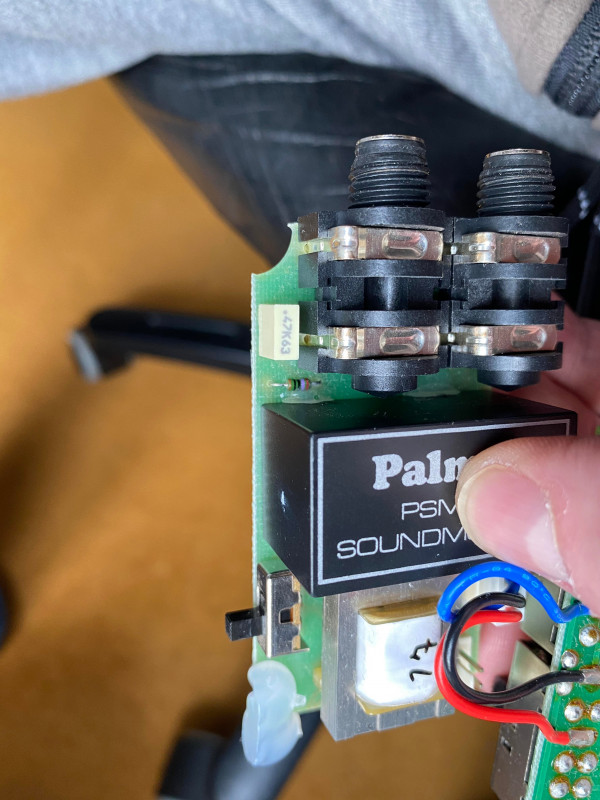

Détails 2

Ventes:
ISO Buffer SW LNA Custom, Mesa: Dos openback pour baffle Rectifier 2x12

Si les problèmes persistent, prendre un JCM800. Deux baffles 4x12 avec gamelles d'au minimum 100dB de rendement. Mettre tous les réglages aux alentours de 10 (pas 9 ni 11), jouer 3 à 4 secondes et OHHH miracle, tu n'entends plus le buzz!!!

• The Trout
• Vintage Méga utilisateur
• MP

• #24
• Publié par
  The Trout le 19 May 22, 12:52

La Palmer a une simu hp non désactivable, du coup je ne pige pas trop:

Citation:

la Palmer est vraiment mieux en terme de transparence...

“The type of cap is not as important as the value of the cap, for guitar. In an Amp, your cap type is much more important, as the signal is being passed through the cap all the time. In a guitar, you’re not hearing the cap itself, you’re hearing what the cap is impeding”. Lindy Fralin

• Rivera
• Vintage Top utilisateur
• MP

• #25
• Publié par
  Rivera le 19 May 22, 13:06

The Trout a écrit :

La Palmer a une simu hp non désactivable, du coup je ne pige pas trop:

Citation:

la Palmer est vraiment mieux en terme de transparence...

Regarde la différence entre la 1ere et la dernière photo.

Ventes:
ISO Buffer SW LNA Custom, Mesa: Dos openback pour baffle Rectifier 2x12

Si les problèmes persistent, prendre un JCM800. Deux baffles 4x12 avec gamelles d'au minimum 100dB de rendement. Mettre tous les réglages aux alentours de 10 (pas 9 ni 11), jouer 3 à 4 secondes et OHHH miracle, tu n'entends plus le buzz!!!

• dutl
• Special Top utilisateur
• MP

• #26
• Publié par
  dutl le 20 Nov 22, 07:28

Bonjour
Je déterre un peu le sujet
j'ai ce schéma ci dessous

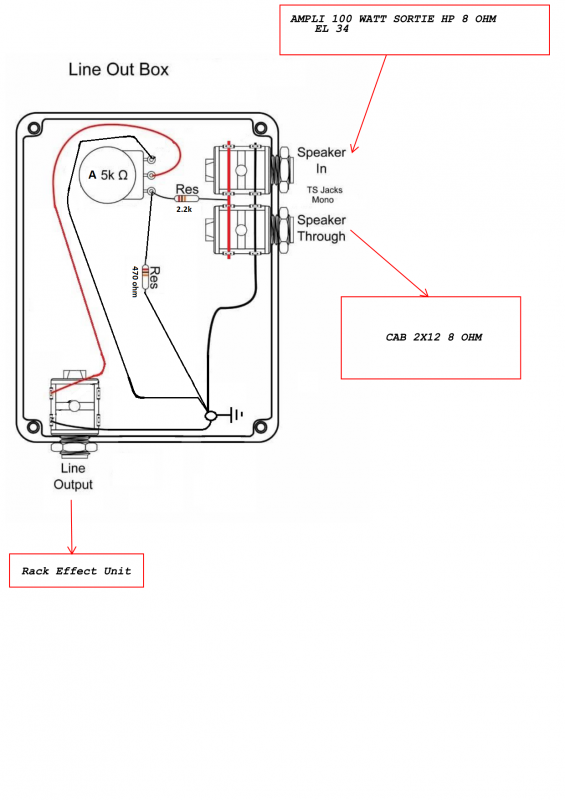

line out box

Est il viable et sans risque pour l'ampli?
Merci de vos futures réponses

• Rivera
• Vintage Top utilisateur
• MP

• #27
• Publié par
  Rivera le 20 Nov 22, 10:18

dutl a écrit :

Bonjour
Je déterre un peu le sujet
j'ai ce schéma ci dessous

line out box

Est il viable et sans risque pour l'ampli?
Merci de vos futures réponses

Aucun risque avec ce schéma pour l'ampli... le HP est bien connecté de façon adéquat pour un fonctionnement normal entre ampli et HP

Ventes:
ISO Buffer SW LNA Custom, Mesa: Dos openback pour baffle Rectifier 2x12

Si les problèmes persistent, prendre un JCM800. Deux baffles 4x12 avec gamelles d'au minimum 100dB de rendement. Mettre tous les réglages aux alentours de 10 (pas 9 ni 11), jouer 3 à 4 secondes et OHHH miracle, tu n'entends plus le buzz!!!

• dutl
• Special Top utilisateur
• MP

• #28
• Publié par
  dutl le 20 Nov 22, 12:34

Merci Rivera
Reste plus qu'à tester la box pour voir si c'est ok sur le line out voir comment le signal de l'ampli va se comporter sur la partie wet
je vous tiens au jus

• Transistorix
• Special Top utilisateur
• MP

• #29
• Publié par
  Transistorix le 20 Nov 22, 20:51

Bonsoir,

Sur les Hammond, j'utilise ce schéma pour découpler les masses de l'orgue et de la cabine lorsque les 2 sont à la terre.

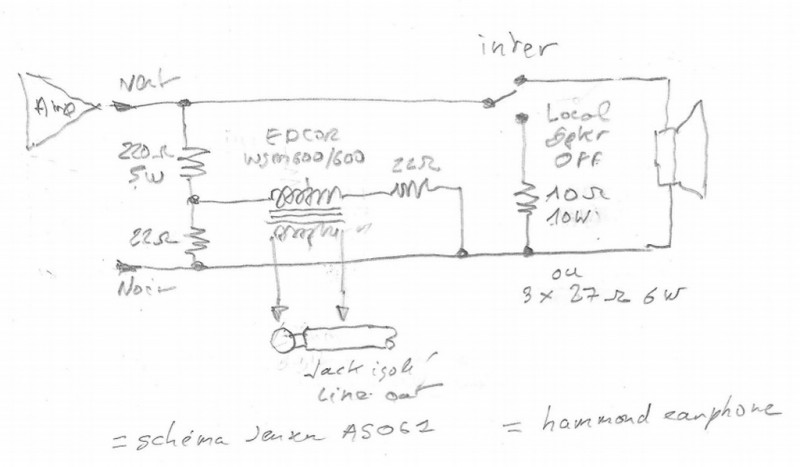

Schema Jensen AS 061 + Transfo Edcor

L'inter coupe le haut parleur de l'orgue lorsqu'il est raccordé à la cabine.
Marche très bien. Transfos Edcor pas trop chers en direct USA.

Tx

Viva Arverna liura !

• dutl
• Special Top utilisateur
• MP

• #30
• Publié par
  dutl le 08 Dec 22, 20:13

line out box

Bonjour le rendu est plutôt bon sur le line out avec ce type de branchement
